LOVATO ELECTRIC LAWN DME D121 Instruction Manual

ATTENZIONE!
Leggere attentamente il manuale prima dell'utilizzo e l'installazione.
Questi apparecchi devono essere installati da personale qualificato, nel rispetto
delle vigenti normative impiantistiche, allo scopo di evitare danni a persone o cose.
Prima di qualsiasi intervento sull'apparecchio, rimuovere eventuali tensioni pericolose
dall'apparecchio
Il costruttore non si assume responsabilità in merito alla sicurezza elettrica in caso di utilizzo
improprio del dispositivo.
I prodotti descritti in questo documento sono suscettibili in qualsiasi momento di evoluzioni o di
modifiche. Le descrizioni ed i dati a catalogo non possono pertanto avere alcun valore contrattuale.
Un interruttore o disgiuntore va compreso nell'impianto elettrico dell'edificio. Esso deve trovarsi in
stretta vicinanza dell'apparecchio ed essere facilmente raggiungibile da parte dell'operatore. Deve
essere marchiato come il dispositivo di interruzione dell'apparecchio: IEC/ EN 61010-1 § 6.11.2.1.
Installare lo strumento in contenitore e/o quadro elettrico con grado di protezione minima IP51.
Pulire lo strumento con panno morbido, non usare prodotti abrasivi, detergenti liquidi o solventi.
Indice
Introduzione
Descrizione
Selezione misure
LED metrologico
Indicazione flusso energia
Interfaccia di comunicazione RS-485
Soglia limite programmabile
Indicazione collegamento errato
Navigazione tramite tasto frontale
Funzioni avanzate
Impostazione parametri (setup)
Tabella parametri di setup
Tabella indirizzi Modbus
Dimensioni meccaniche (mm)
Schemi di collegamento
Caratteristiche Tecniche
Introduzione

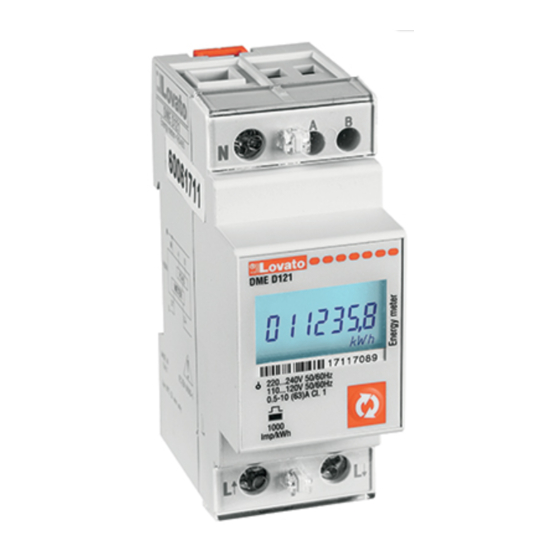

Il DME D121 è un contatore di energia monofase per inserzione diretta, per
correnti fino a 63A, dotato di interfaccia seriale RS-485.
La misurazione dell'energia è conforme alla norma EN50470-3 classe B.
Oltre alla misurazione dell'energia, è in grado di fornire ulteriori indicazioni, per
un totale di 14 misure, che possono essere visualizzati sull'ampio display LCD
retroilluminato.
Il DME D121 ha un contenitore modulare standard di larghezza 2U (36 mm) ed
è fornito di serie di coprimorsetti piombabili.
Descrizione
x
Esecuzione modulare 2U (36mm) per guida DIN.
x
Inserzione diretta per correnti max 63A.
x
Misura energia attiva conforme a EN50470-3 classe B.
x
Display LCD retroilluminato.
x
Contatore con 6+1 cifre.
x
Tasto per la selezione delle misure e programmazione.
x
Contatori di energia attiva e reattiva totali.
x
Contatori di energia parziali azzerabili.
x
Contaore totale e parziale.
x
LED frontale a impulsi per energia attiva consumata.
x
Indicazione consumo istantaneo (potenza attiva).
x
Interfaccia RS-485 con protocollo Modbus RTU e ASCII.
Doc: MHIT300B0408.docx
DME D121
Contatore di energia
monofase a inserzione diretta
con interfaccia RS-485
MANUALE OPERATIVO
Pagina
1
1
2
2
2
2
2
3
3
3
4
5
5
6
6
7
DME D121
Single-phase direct connection
energy meter
with RS-485 interface
INSTRUCTIONS MANUAL
WARNING!
x Carefully read the manual before the installation or use.
x This equipment is to be installed by qualified personnel, complying to
current standards, to avoid damages or safety hazards.
Remove eventual dangerous voltage from the product before any maintenance operation on it.
Products illustrated herein are subject to alteration and changes without prior notice.
Technical data and descriptions in the documentation are accurate, to the best of our
knowledge, but no liabilities for errors, omissions or contingencies arising therefrom are accepted.
A circuit breaker must be included in the electrical installation of the building. It must be
installed close by the equipment and within easy reach of the operator.
It must be marked as the disconnecting device of the equipment:
IEC /EN 61010-1 § 6.11.2.1
Fit the instrument in an enclosure or cabinet with minimum IP51 degree protection.
Clean the instrument with a soft dry cloth, do not use abrasives, liquid detergents or solvents.
Index

Introduction

Description

Selection Of Readings
Metrological Led
Energy Flow Indication
Rs-485 Serial Communication Interface
Programmable Limit Threshold
Incorrect Wiring Indication
Navigation With Front Key
Advanced Functions
Parameter Setting (Setup)
Setup Parameter Table
Modbus Addresses Table
Mechanical Dimensions (Mm)
Wiring Diagrams
Technical Characteristics
Introduction
The DME D121 is a single-phase active and reactive energy meter for direct
connection, for currents up to 63A, equipped with a built-in RS-485 serial
interface.
The energy accuracy is compliant with standard EN50470-3 class B.
Apart from energy metering, it can measure additional indications, for a total
of 14 measurements that can be visualized on the backlighted LCD display.
The DME D121 has a standard 2U (36mm wide) modular housing and is
supplied with sealable terminal blocks.
Description
x
Modular DIN-rail housing, 2U (36mm wide).
x
Direct connection for currents up to 63A.
x
Active energy measure complies EN50470-3 class B.
x
LCD display with backlight.
x
Counter with 6+1 digits.
x
Button for measure selection and programming.
x
Total active and reactive energy meters.
x
Partial active and reactive energy meters, resettable.
x
Hour counter, total and partial.
x
Pulse LED for active energy consumption.
x
Indication of instantaneous consumption (active power).
x
RS-485 interface with Modbus RTU and ASCII protocols.
22/11/2013
Page
1
1
2
2
2
2
2
3
3
3
4
5
5
6
6
7
p. 1 / 7
