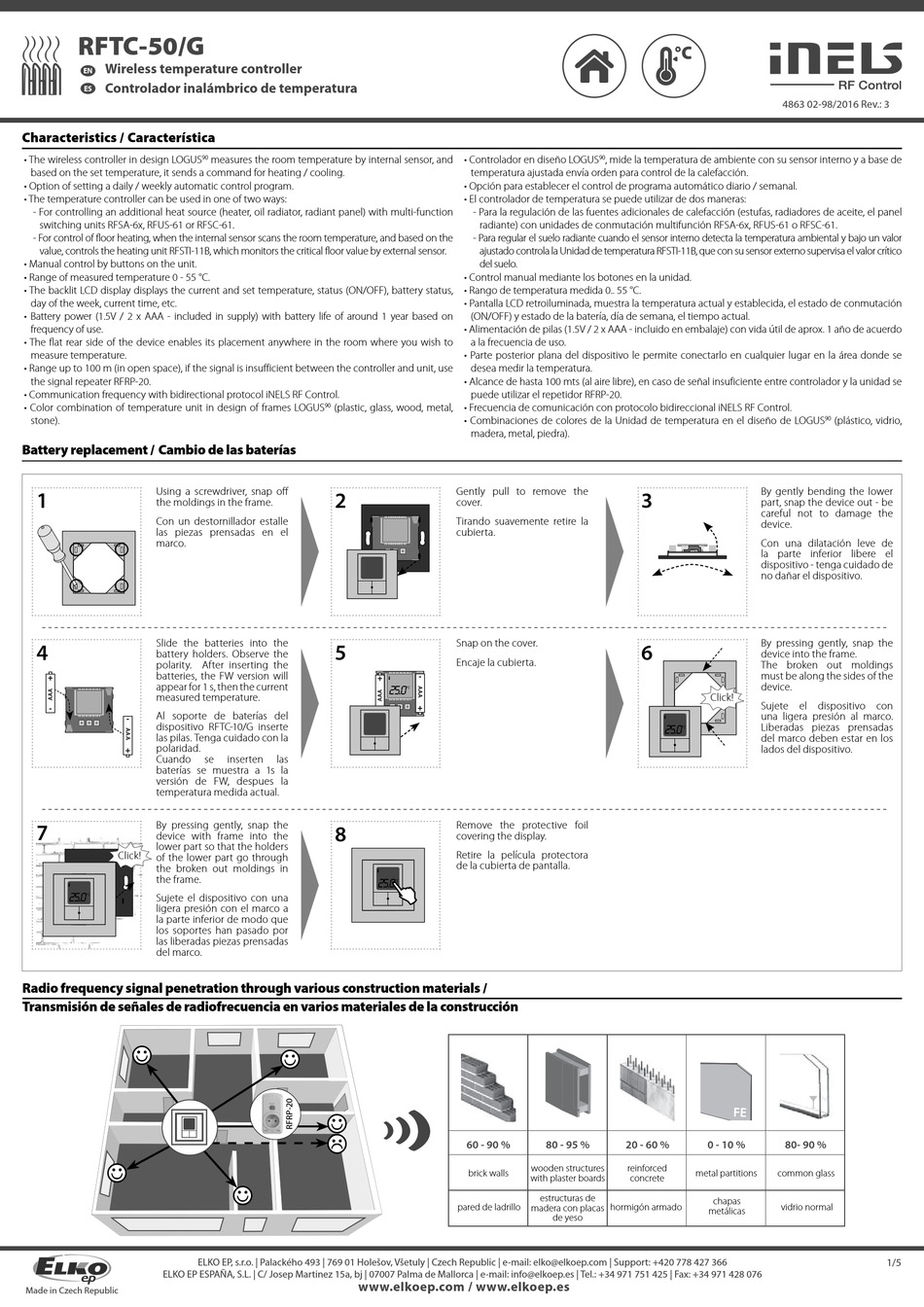

Elko iNELS RFTC-50/G Manual

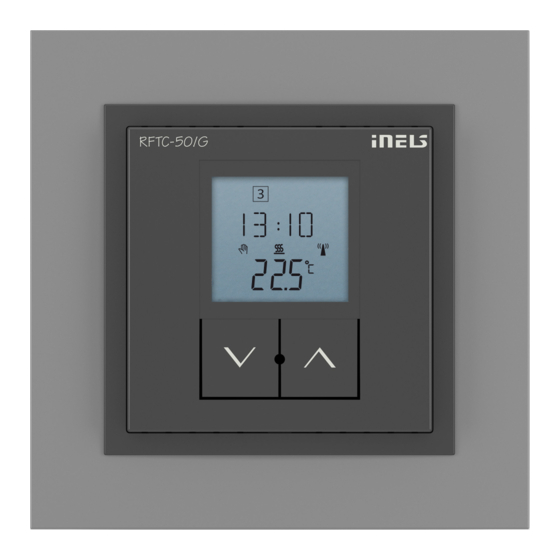

RFTC-50/G
Wireless temperature controller
EN
Controlador inalámbrico de temperatura
ES
Characteristics / Característica
• The wireless controller in design LOGUS
based on the set temperature, it sends a command for heating / cooling.
• Option of setting a daily / weekly automatic control program.
• The temperature controller can be used in one of two ways:
- For controlling an additional heat source (heater, oil radiator, radiant panel) with multi-function
switching units RFSA-6x, RFUS-61 or RFSC-61.
- For control of floor heating, when the internal sensor scans the room temperature, and based on the
value, controls the heating unit RFSTI-11B, which monitors the critical floor value by external sensor.
• Manual control by buttons on the unit.
• Range of measured temperature 0 - 55 °C.
• The backlit LCD display displays the current and set temperature, status (ON/OFF), battery status,
day of the week, current time, etc.
• Battery power (1.5V / 2 x AAA - included in supply) with battery life of around 1 year based on
frequency of use.
• The flat rear side of the device enables its placement anywhere in the room where you wish to
measure temperature.
• Range up to 100 m (in open space), if the signal is insufficient between the controller and unit, use
the signal repeater RFRP-20.
• Communication frequency with bidirectional protocol iNELS RF Control.
• Color combination of temperature unit in design of frames LOGUS
stone).
Battery replacement / Cambio de las baterías
Using a screwdriver, snap off
1
the moldings in the frame.
Con un destornillador estalle
las piezas prensadas en el
marco.
Slide the batteries into the
4
battery holders. Observe the
polarity. After inserting the
batteries, the FW version will
+
appear for 1 s, then the current
measured temperature.
-
Al soporte de baterías del
-
dispositivo RFTC-10/G inserte
las pilas. Tenga cuidado con la
polaridad.
+
Cuando
baterías se muestra a 1s la
versión de FW, despues la
temperatura medida actual.
By pressing gently, snap the
7
device with frame into the
lower part so that the holders
Click!
of the lower part go through
the broken out moldings in
the frame.
25.0
°C Sujete el dispositivo con una
ligera presión con el marco a
la parte inferior de modo que
los soportes han pasado por
las liberadas piezas prensadas
del marco.
Radio frequency signal penetration through various construction materials /
Transmisión de señales de radiofrecuencia en varios materiales de la construcción
☺
☺
ELKO EP ESPAÑA, S.L. | C/ Josep Martinez 15a, bj | 07007 Palma de Mallorca | e-mail: info@elkoep.es | Tel.: +34 971 751 425 | Fax: +34 971 428 076
Made in Czech Republic
90
measures the room temperature by internal sensor, and
90 (plastic, glass, wood, metal,
2
5
se inserten las
8
☺
☺
☺
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: elko@elkoep.com | Support: +420 778 427 366
www.elkoep.com / www.elkoep.es
• Controlador en diseño LOGUS
temperatura ajustada envía orden para control de la calefacción.
• Opción para establecer el control de programa automático diario / semanal.
• El controlador de temperatura se puede utilizar de dos maneras:
- Para la regulación de las fuentes adicionales de calefacción (estufas, radiadores de aceite, el panel
radiante) con unidades de conmutación multifunción RFSA-6x, RFUS-61 o RFSC-61.
- Para regular el suelo radiante cuando el sensor interno detecta la temperatura ambiental y bajo un valor
ajustado controla la Unidad de temperatura RFSTI-11B, que con su sensor externo supervisa el valor crítico
del suelo.
• Control manual mediante los botones en la unidad.
• Rango de temperatura medida 0.. 55 °C.
• Pantalla LCD retroiluminada, muestra la temperatura actual y establecida, el estado de conmutación
(ON/OFF) y estado de la batería, día de semana, el tiempo actual.
• Alimentación de pilas (1.5V / 2 x AAA - incluido en embalaje) con vida útil de aprox. 1 año de acuerdo
a la frecuencia de uso.
• Parte posterior plana del dispositivo le permite conectarlo en cualquier lugar en la área donde se
desea medir la temperatura.
• Alcance de hasta 100 mts (al aire libre), en caso de señal insuficiente entre controlador y la unidad se
puede utilizar el repetidor RFRP-20.
• Frecuencia de comunicación con protocolo bidireccional iNELS RF Control.
• Combinaciones de colores de la Unidad de temperatura en el diseño de LOGUS
madera, metal, piedra).
Gently pull to remove the
cover.
Tirando suavemente retire la
cubierta.
Snap on the cover.
Encaje la cubierta.
-
+
25.0
°C
+
-
Remove the protective foil
covering the display.
Retire la película protectora
de la cubierta de pantalla.
25.0
°C
60 - 90 % 80 - 95 %
wooden structures
brick walls
with plaster boards
estructuras de
pared de ladrillo
madera con placas
90
, mide la temperatura de ambiente con su sensor interno y a base de
3
6
Click!
25.0
°C
20 - 60 % 0 - 10 %
reinforced
metal partitions
concrete
chapas
hormigón armado
metálicas
de yeso
4863 02-98/2016 Rev.: 3
90
(plástico, vidrio,
By gently bending the lower
part, snap the device out - be
careful not to damage the
device.
Con una dilatación leve de
la parte inferior libere el
dispositivo - tenga cuidado de
no dañar el dispositivo.
By pressing gently, snap the
device into the frame.
The broken out moldings
must be along the sides of the
device.
Sujete el dispositivo con
una ligera presión al marco.
Liberadas piezas prensadas
del marco deben estar en los
lados del dispositivo.
80- 90 %
common glass
vidrio normal
1/5
