Carel mRack MRK0000000 Quick Start Manual

cod. +05P002870 - rel.1.1 - 06/03/2009
MRK0000*: µRack Controllo elettronico per la gestione completa di centrali frigorifere fino a 4 compressori / Electronic controller for the complete management of compressor racks with up to 4 compressors
Interfaccia utente / User interface
Collegamenti elettrici (versione a pannello) / Electrical connections (panel version)
No1 C1/2 C1/2 C3/4
N02 No3 No4 C3/4
Tx/Rx GND
GND B4
G0 B1 B2 B3 ID5 ID3 ID1
G GND GND Y GND ID4 ID2
24 V
N Line L
TRADR1W04
ATTENZIONE: separare quanto più possibile i cavi delle sonde e degli ingressi digitali dai cavi dei carichi
NO POWER
& SIGNAL
CABLES
induttivi e di potenza per evitare possibili disturbi elettromagnetici. Non inserire mai nelle stesse canali-
TOGETHER
READ CAREFULLY IN THE TEXT!
ne (comprese quelle dei quadri elettrici) cavi di potenza e cavi di segnale.
WARNING: separate as much as possible the probe and digital input signal cables from the cables
carrying inductive loads and power cables to avoid possible electromagnetic disturbance.
Never run power cables (including the electrical panel wiring) and signal cables in the same conduits.
Vi ringraziamo della scelta fatta, sicuri che sarete soddisfatti del vostro acquisto.
Introduzione
µRack è un controllo elettronico per la gestione completa di centrali frigorifere fino a 4 compressori.
Caratteristiche dei connettori
NO POWER
I connettori possono essere acquistati separatamente
& SIGNAL
presso CAREL (MCH2CON0**) o dal costruttore Molex
CABLES
TOGETHER
READ CAREFULLY IN THE TEXT!
Codice Molex‚ del Connettore
39-01-2120
39-01-2140
Numero massimo di inserzioni/disinserzioni dei connettori: 25 cicli. Sono inoltre disponibili i kit precablati MCHSMLC***.
Istruzioni per il montaggio
Lunghezza massima cavi di collegamento sonde NTC/Raziometrica:
Lunghezza massima cavi di collegamento ingressi digitali:
Lunghezza massima cavi di collegamento uscite di potenza:
Lunghezza massima cavi di collegamento uscita pilotaggio fan:
Lunghezza massima cavi di alimentazione:
L'utilizzo di alcuni input/output dipende dalla configurazione dei parametri.
Esempio di configurazione (unità 2 compressori + 2 ventilatori di condensazione)
Connettore Connessione
14 vie
G-G0
B1-GND
B2-GND
B3-GND
B4-GND
ID1-GND
ID2-GND
ID3-GND
Fig. 1
ID4-GND
ID5-GND
Y-GND
12 vie No1-C1/2
No2-C1/2
No3-C3/4
No4-C3/4
No5-C5
3 vie GND-B4-V+
Opzione chiave di programmazione parametri
Versione a pannello: a controllo spento, inserire la chiave PSOPZKEY00 nel connettore KEY/SPV. Effettuare la connessio-
ne e disconnessione dell'opzione seriale e chiave di programmazione con connettore 12 vie (relè) disinserito.
Versione guida DIN: a controllo spento, togliere il coperchio inferiore e inserire la chiave PSOPZKEY00 nell' apposito connettore.
Opzione supervisore
Versione a pannello: collegare al connettore KEY/SPV l'opzione seriale (cod. MCH200485*).
N Nota: Il ponticello di configurazione va inserito nella posizione A (fogl. istruz. MCH200485*).
Line
Versione guida DIN: togliere il coperchio inferiore e inserire la scheda di supervisione FCSER00000 nell' apposito connettore.
L
Collegare il cavo schermato (2 fili + schermo) della seriale 485 ai morsetti GND, T+, T-.
Avvertenze
• In caso di singolo trasformatore di alimentazione tra µRack ed accessori è necessario connettere tutti i terminali G0 (dei
x C5
vari controlli o delle varie schede) allo stesso morsetto del secondario e tutti i terminali G all'altro morsetto del secondario
x No5
al fine di evitare il danneggiamento dello strumento.
• Evitare cortocircuiti tra V+ e GND per non danneggiare lo strumento.
• Tenere separati i cavi di potenza (uscite relè) dai cavi relativi alle sonde, ingressi digitali e delle seriali.
• Utilizzare l'alimentazione da trasformatore dedicata esclusivamente ai controlli elettronici.
V+
Key/SPV
Protezione contro le scosse elettriche e avvertenze per la manutenzione
Togliere l'alimentazione prima di intervenire sulla scheda in fase di montaggio, manutenzione e sostituzione.
Il sistema composto dalla scheda controllo (MRK00*) e dalle altre schede opzionali (MCH200485*, MCHRTF****,
suction
pressure CONVONOFF*, CONV0/10A*) costituisce un dispositivo di comando da incorporare in apparecchiature di tipo classe I o classe
P
probe
PSOPZKEY*
II. La classe relativa alla protezione contro le scosse elettriche dipende dalla modalità con cui viene eseguita l'integrazione del
dispositivo di comando nella macchina realizzata dal costruttore. La protezione contro i cortocircuiti, per cablaggi difettosi, deve
essere garantita dal costruttore dell'apparecchiatura in cui il dispositivo di comando viene integrato.
To program key
RS485
P
MCH2004850
Interfaccia utente
option
discharge
pressure
Display a 3 cifre di colore verde (più segno e punto decimale), simbologia color ambra con simbolo di allarme di colore rosso.
probe
Simbolo Colore
con LED acceso
To serial link
1,2,3,4 Ambra Compressore 1,2,3,4 acceso
Fig. 2
Ambra Almeno un compressore acceso
Ambra Almeno un Ventilatore di condensazione attivato In contemporanea al led ALARM identifica un allarme ai ventilatori
Ambra Attivata visualizzazione pressione di mandata
Ambra Attiva visualizzazione pressione di aspirazione
Rosso Allarme attivo
Ambra Attivata visualizzazione in Bar
Rosso Attiva visualizzazione in gradi Celsius
Codice dei contatti e sezione dei cavi di collegamento ai

: connettori a 12 e 14 vie (utilizzare per la crimpatura
l'apposito attrezzo Molex  69008-0724):
Numero di vie Codice Molex‚ del contatto Sezione dei cavi ammessa
12 39-00-0077 AWG16 (1,308 mm 2 )
14 39-00-0038 AWG18-24 (0,823...0,205 mm
39-00-0046 AWG22-28 (0,324...0,081 mm
10 m
10 m
5 m
5 m
3 m
Significato
Alimentazione µRack
Sonda pressione/temperatura di mandata
Sonda temperatura ambiente
Sonda temperatura esterna
Sonda pressione aspirazione
Ingresso termico compressore 1
Ingresso termico compressore 2
Ingresso termico ventilatore 1
Ingresso termico ventilatore 2
Ingresso multifunzione configurato da parametro (vedi manuale d'uso)
Uscita PWM per modulo azionamento ventilatore di condensazione
Compressore 1
Compressore 2
Ventilatore 1
Ventilatore 2
Allarme
V+ alimentazione sonda raziometrica
Significato
con LED lampeggiante
in attesa di accensione, bloccato da tempistiche
In contemporanea al led ALARM identifica un allarme ai compressori
In contemporanea al led ALARM identifica un allarme HP mandata
In contemporanea al led ALARM identifica un allarme HL aspirazione
Thank you for your choice. We trust you will be satisfied with your purchase.
Introduction

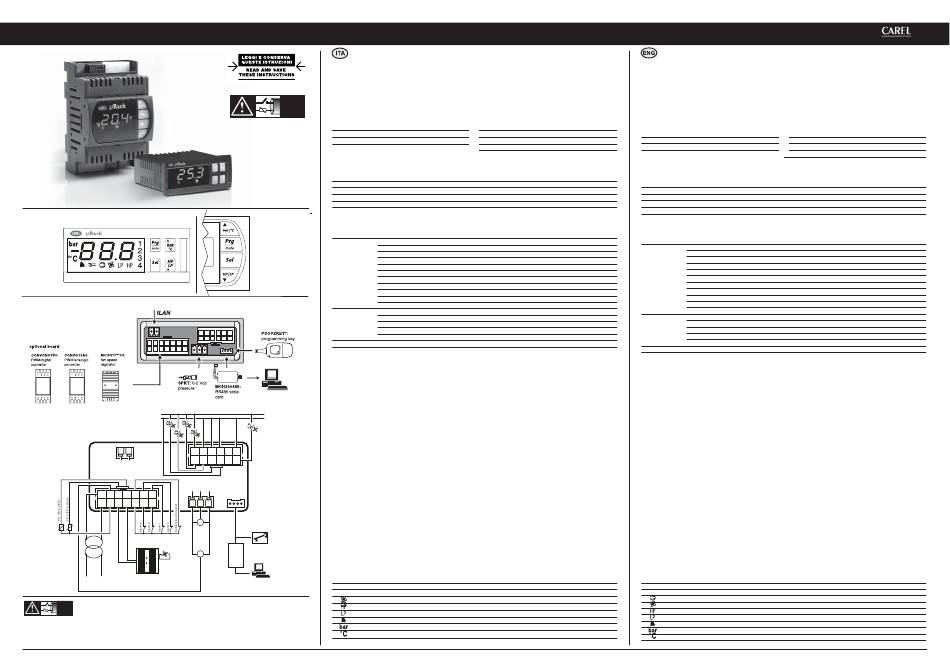

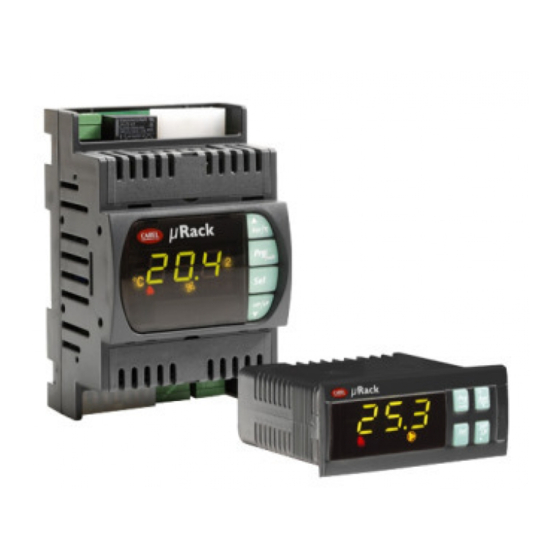

µRack is an electronic controller for the complete management of compressor racks with up to 4 compressors.
Characteristics of the connectors
The connectors can be purchased separately from CAREL
(MCH2CON0**) or from the manufacturer, Molex:
Molex connector code number of pins
allowed
39-01-2120 12
2 )
) 39-01-2140 14
2
Maximum number of connections/disconnections: 25 cycles. The pre-wired kits MCHSMLC*** are also available.
Assembly instructions
Maximum connection cable length, NTC/Ratiometric probes:
Maximum connection cable length, digital inputs:
Maximum connection cable length, power outputs:
Maximum connection cable length, fan control output:
Maximum length, power cables:
The use of some inputs/outputs depends on the configuration of the parameters.
Configuration example (unit with 2 compressors + 2 condenser fans)
Connector Connection Meaning
14 pin G-G0 µRack power supply
B1-GND Discharge pressure/temperature probe
B2-GND Room temperature probe
B3-GND Outside temperature probe
B4-GND Suction pressure probe
ID1-GND Compressor 1 thermal overload input
ID2-GND Compressor 2 thermal overload input
ID3-GND Fan 1 thermal overload input
ID4-GND Fan 2 thermal overload input
ID5-GND Multifunction input configured by parameter (see user manual)
Y-GND PWM output for modulating condenser fan operation
12 pin No1-C1/2 Compressor 1
No2-C1/2 Compressor 2
No3-C3/4 Fan 1
No4-C3/4 Fan 2
No5-C5 Alarm
3 pin GND-B4-V+ V+ power supply to ratiometric probe
Parameter programming key option
Panel version: with the controller OFF, insert the key PSOPZKEY00 in the connector KEY/SPV. Connect and disconnect the
serial and programming key options with the 12-pin connector (relay) removed.
DIN rail version: with the controller off, remove the bottom cover and insert the key PSOPZKEY00 in the special connector.
Supervisor option
Panel version: connect the serial option (code MCH200485*) to the connector KEY/SPV.
Note: the configuration jumper must be inserted in position A (technical leaflet MCH200485*)
DIN rail version: remove the bottom cover and insert the supervisor card FCSER00000 in the special connector.
Connect the 485 shielded cable (2 wires + shield) to terminals GND, T+, T-.
Warnings
• If using a single power transformer for the µRack and the accessories, connect all the G0 terminals on the various
controllers or boards to the same terminal on the secondary, and all the G terminals to the other terminal on the
secondary, to avoid damaging the instrument.
• Avoid short-circuits between V+ and GND so as to not damage the instrument.
• Separate the power cables (relay outputs) from the probe, digital input and serial cables.
• Use the power transformer exclusively dedicated to the electronic controllers.
Protection against electric shock and warnings for maintenance
Disconnect the power supply before working on the board during the assembly, maintenance and replacement operations.
The system made up of the control board (MCH200000*) and the other optional cards (MCH200002*, MCH200485*,
MCHRTF****, CONVONOFF*, CONV0/10A*, EVD000040*) represents a control device to be incorporated in class I or class II
equipment. The class of protection against electric shock depends on how the control device is integrated into the unit made
by the manufacturer. The protection against short-circuits, due to defective wiring, must be guaranteed by the manufacturer of
the equipment that the control device is built into.
User interface
Green 3 digit display (plus sign and decimal point), amber operating signals and red alarm signal.
Symbol Colour Meaning
LED on LED flashing
1,2,3,4 Amber Compressor 1,2,3,4 on Awaiting start, delayed by timers
Amber At least one compressor on Together with the ALARM LED identifies an alarm on the compressors
Amber At least one condenser fan one Together with the ALARM LED identifies an alarm on the fans
Amber Discharge pressure display activated Together with the ALARM LED identifies a discharge alarm HP
Amber Suction pressure display activated Together with the ALARM LED identifies a suction alarm HL
Red Active alarm
Amber Display in bar
Red Display in degrees Celsius
Contact code and cross-section of the connection
cables to the 12- and 14-pin connectors (for crimping,
use the special Molex tool‚ 69008-0724):
Molex contact code Cross-section of the cables
39-00-0077 AWG16 (1.308 mm )
2
39-00-0038 AWG18-24 (0.823 to 0.205 mm 2 )
39-00-0046 AWG22-28 (0.324 to 0.081 mm 2 )
10 m
10 m
5 m
5 m
3 m
