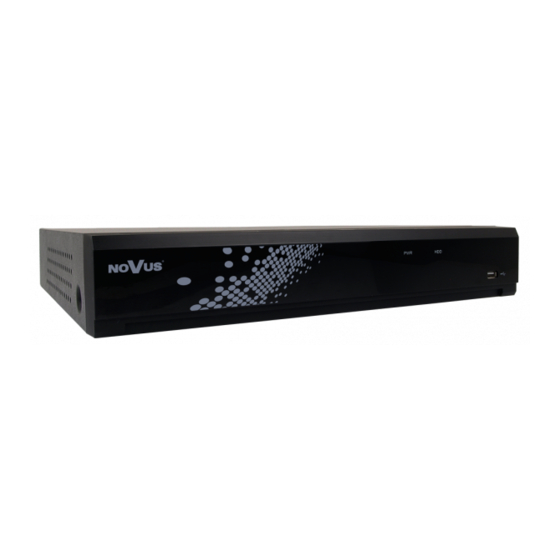

Novus NVR-4108-H1 Quick Start Manual

Network video recorder
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Q u i c k s t a r t g u i d e
NVR-4108-H1

Advertisement

loading
Need help?

Need help?

Do you have a question about the NVR-4108-H1 and is the answer not in the manual?

Questions and answers

Related Manuals for Novus NVR-4108-H1

Summary of Contents for Novus NVR-4108-H1

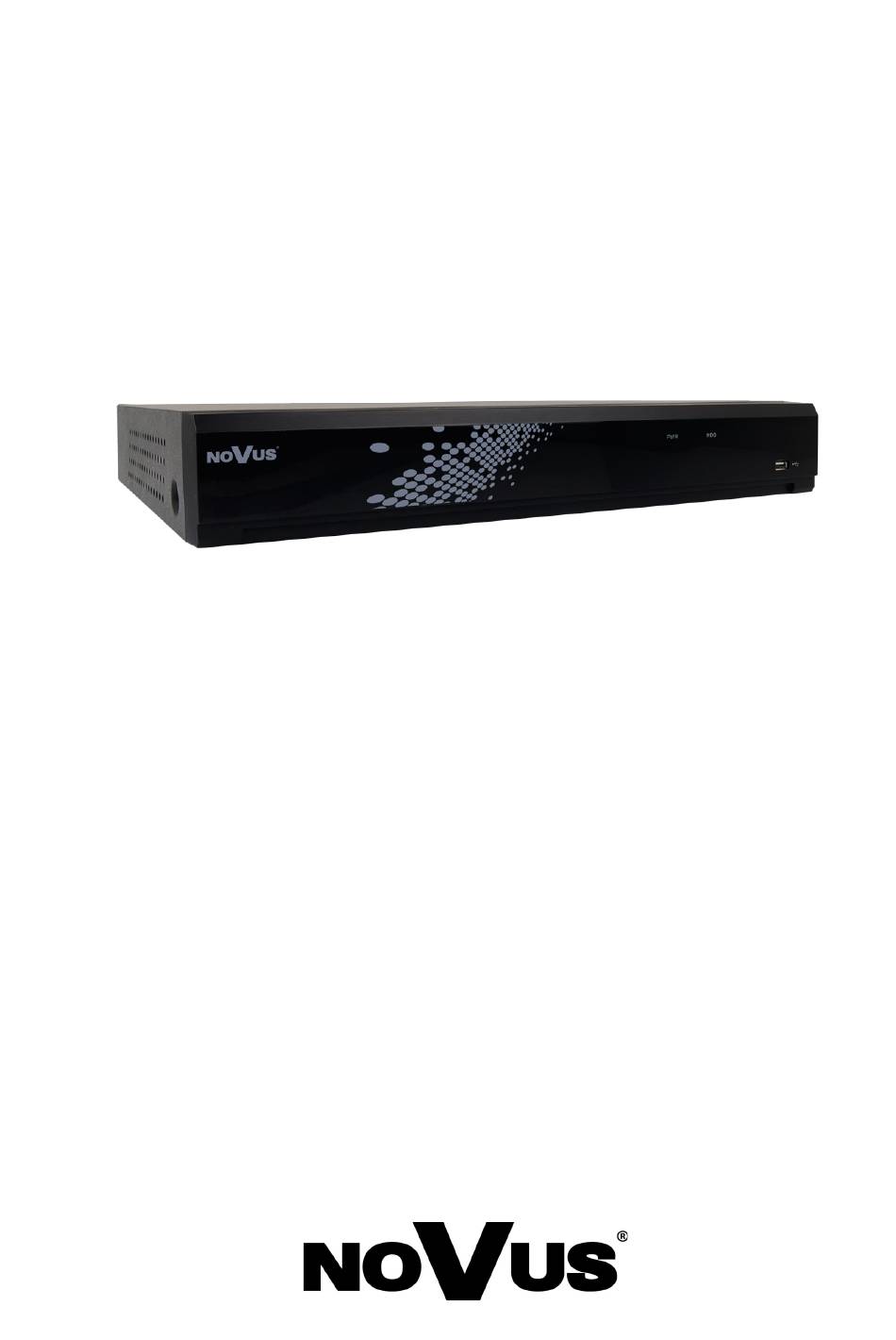

  • Page 1 Q u i c k s t a r t g u i d e NVR-4108-H1...
  • Page 2 NVR-4108-H1 Quick start guide version 1.0 IMPORTANT SAFEGUARDS AND WARNINGS INFORMACJE THE PRODUCT MEETS THE REQUIREMENTS CONTAINED IN THE FOLLOWING DIRECTIVES: DIRECTIVE 2014/30/EU EUROPEAN PARLIMENT AND OF THE COUNCIL of 26 February 2014 on the harmonisation of the laws of the Member States relating to electromagnetic compatibility (OJ L 96, 29.3.2014, p.

  • Page 3: Safety Requirements

    We strongly suggest visiting the www.novuscctv.com website in order to access the newest manual . NOVUS NVRs are dedicated to work with NOVUS cameras. Using only NOVUS products guarantees the highest image quality. Connecting cameras from other manufacturers to NOVUS NVRs may decrease video quality.

  • Page 4: Foreword Information

    • User friendly multi-lingual OSD. • IR remote controller and PC mouse included. List of compatible HDD models and maximum capacities is available on Novus Security website in the Compatible Disk file in the product tab. Functions depend on connected camera model.
  • Page 5 NVR-4108-H1 Quick start guide version 1.0 FOREWORD INFORMATION 1.2. Recorders’ technical data Video IP Cameras up to 8 channels at 2592 x 1944 resolution (video + audio) Maximum Supported 2592 x 1944 Camera Resolution Compression H.264, H.264+, H.265, H.265+ main (split screen, full screen, sequence): 1 x HDMI, 1 x VGA (up to 2...
  • Page 6 The recorder is dedicated to work with Novus 4000 series IP cameras and achieves the best functionality with them. Detailed data can be found in the compatibility table available on Novus Security website in the DOWNLOADABLE FILES tab in the product tab.

  • Page 7: Starting The Device

    NVR-4108-H1 Quick start guide version 1.0 STARTING THE DEVICE 2. STARTING THE DEVICE 2.1. Electrical connection and other rear panel elements. 1. POWER DC: Power supply connector for 12V adapter. 2. POWER SW: Power switch. 3. AUDIO OUT: Audio output for connecting speakers and amplifier (RCA connector).
  • Page 8 1.0 STARTING THE DEVICE NVR-4108-H1 support 1 x 3,5" SATA HDD. Follow the instruction to mount the HDD. Photos are illustrative, may differ slightly from the described recorder. Before staring the process make sure the power supply is not connected.
  • Page 9 NVR-4108-H1 Quick start guide version 1.0 STARTING THE DEVICE Turn the NVR aside holding HDD. Screw it tightly to the bottom. Connect SATA and power cable to HDD (as on the picture below). Install the top cover on the NVR and screw it back.
  • Page 10 NVR-4108-H1 Quick start guide version 1.0 STARTING THE DEVICE 2.3. Connecting the power supply Please connect provided power supply in the rear power port of the NVR. To start the unit turn on the power switch on back panel. Initialization lasts approximately 120 seconds.
  • Page 11 NVR-4108-H1 Quick start guide version 1.0 STARTING THE DEVICE ROUTER INTERNET IP CAMERA WARNING! Below are shown security recommendations for network architecture and configuration CCTV systems that connected Internet reduce risk of unauthorized interference with the system by a third party.
  • Page 12 NVR-4108-H1 Quick start guide version 1.0 STARTING THE DEVICE 4. Use routers with firewall function and make sure it is enabled and properly configured. 5. It is recommended to change the default network communication port numbers of used devices if there is such possibility.
  • Page 13 3. NVR OPERATING 3.1. Control NVR-4108-H1 recorder can be controlled using IR remote controller or USB mouse. 3.1.1. Controlling via IR remote controller IR remote controller is included with NVR. IR range depends on battery status and may vary between a few and several meters.
  • Page 14 NVR-4108-H1 Quick start guide version 1.0 NVR OPERATING 3.2. First Launch Wizard To start the unit connect the power cable to DC adapter, turn on the power switch on back panel and wait for initialization. It lasts for approximately 120 seconds. During this time executing any device functions and pressing any buttons is prohibited.
  • Page 15 NVR-4108-H1 Quick start guide version 1.0 NVR OPERATING The next step is to log in using the created user data. The Password button switch to login window using defined password. The Pattern window switch back to previous window. After authentication the First Launch Wizard opens.
  • Page 16 NVR-4108-H1 Quick start guide version 1.0 NVR OPERATING 3.3. Frist Launch Wizard The first launch wizard provides a quick way to configure basic NVR settings. After pressing the Start Wizard button, following sections of the wizard appear. The Next and Previous buttons allow to toggle between consecutive sections. The Cancel button exits the wizard without saving any changes.
  • Page 17 NVR-4108-H1 Quick start guide version 1.0 NVR OPERATING This section contains basic network settings of the WAN interface. The settings of the second interface can be done later in the recorder menu: DHCP - enable network settings retrieval from a DHCP server.
  • Page 18 The next section allows to add IP channels to the recorder. The Search button starts searching IP cameras, NHDR-4000 and NVR-4000 series Novus recorders in Local Area Network. There is a list of found devices on the left side, list of connected devices on the right side.
  • Page 19 NVR-4108-H1 Quick start guide version 1.0 NVR OPERATING The recorders IP addresses are with sign, which allows to add separated channels from recorders. If any channel from the recorder has already been added, its IP address is indicated by a red color.
  • Page 20 Port - port number to connect devices. It is automatically recognized by default. Protocol - protocol to connect devices. The NOVUS 4000 series IP cameras, NHDR-4000 and NVR-4000 series are using Private protocol. Another devices are using ONVIF protocol. The protocol is automatically recognized by default.
  • Page 21 - (grey icon) Information, that there is no connection to the camera. Check the entered para- meters and the network connection. 3.3.4. HDD Next section of wizzard displays list of hard discs connected to the recorder. NVR-4108-H1 allows to connect 1 HDD. All rights reserved © AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o.
  • Page 22 Caution! You need to format the disc to start recording. Formatting deletes all data permanently from the hard disk. List of compatible HDD models and maximum capacities is available on Novus Security website in the Compatible Disk file in the product tab.
  • Page 23 NVR-4108-H1 Quick start guide version 1.0 NVR OPERATING Press the Apply button after selecting the resolution. When you change the resolution, you are prompted to confirm the change. If the change is not confirmed within 20 seconds, the previous resolution is reverted.
  • Page 24 NVR-4108-H1 Quick start guide version 1.0 NVR OPERATING 3.3.7. Wizard Summary Last wizard screen displays summary of the parameters. User can select Don’t show this window next time to stop displaying wizard while another NVR restart. Press Finish to leave Wizard.

  • Page 25: Main Screen

    NVR-4108-H1 Quick start guide version 1.0 MAIN SCREEN 4. MAIN SCREEN When the initialization process is complete, live camera images are displayed on the monitor screen. Moving the mouse cursor to the bottom of the screen displays the menu bar.
  • Page 26 NVR-4108-H1 Quick start guide version 1.0 MAIN SCREEN - Start sequence display. - Start playback mode. Click on triangle mark to start quick playback recent recordings (5sec. - 5min). - Switches on/off audio, change audio level, mute. - Switches the stream of all cameras, HD means main stream, SD means substream.
  • Page 27 NVR-4108-H1 Quick start guide version 1.0 MAIN SCREEN - Add tags (the camera must be in recording process). - Show the number of recognized faces from the current camera. Note! The NVR displays main or substream depending on the display performance. If the main stream is chosen, some channels may not be displayed (depending on the available hardware resources and video streams).
  • Page 28 NVR-4108-H1 Quick start guide version 1.0 MAIN SCREEN The filter window allow to define what kind of events and which cameras appears in the pop-up window. The Statistics tab is used to indicate period (from 1 day to one year) to count AI events—face recognition, people detection, vehicles detection, zone violation by people or vehicles, crossing of the line by people or vehicles are to be counted.
  • Page 29 NVR-4108-H1 Quick start guide version 1.0 NOTES All rights reserved © AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o.
  • Page 30 AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 0 546, kontakt@aat.pl www.novuscctv.com 2020-12-17 PF, MK...
  • Page 31 Skrócona instrukcja obsługi NVR-4108-H1...
  • Page 32 NVR-4108-H1 Skrócona instrukcja obsługi wersja 1.0 UWAGI I OSTRZEŻENIA INFORMACJE PRODUKT SPEŁNIA WYMAGANIA ZAWARTE W DYREKTYWACH: DYREKTYWA PARLAMENTU EUROPEJSKIEGO I RADY2014/30/UE z dnia 26 lutego 2014 r. w sprawie harmonizacji ustawodawstw państw człon- kowskich odnoszących się do kompatybilności elektromagnetycznej (Dz.U. L 096 z 29.3.2014, str.

  • Page 33: Warunki Bezpieczeństwa

    Instrukcja obsługi znajdującą się na stronie www.novuscctv.com jest zawsze najbardziej aktualną wersją. Rejestratory marki NOVUS dedykowane są do współpracy z kamerami marki NOVUS. Tylko w połączeniu z nimi gwarantowany jest najwyższy poziom jakości obrazu. Podłączenie kamer innych producentów może skutkować...

  • Page 34: Informacje Wstępne

    NVR-4108-H1 Skrócona instrukcja obsługi wersja 1.0 INFORMACJE WSTĘPNE 1. INFORMACJE WSTĘPNE 1.1. Charakterystyka ogólna • Rejestrator cyfrowy IP. • Rozdzielczość nagrywania do 2592 x 1944. • Algorytm kompresji H.264, H.264+, H.265, H.265+. • Nagrywanie dwustrumieniowe. • Możliwość montażu: 1 x HDD 3.5” SATA.* •...
  • Page 35 NVR-4108-H1 Skrócona instrukcja obsługi wersja 1.0 INFORMACJE WSTĘPNE 1.2. Dane techniczne Wideo Kamery IP do 8 kanałów w rozdzielczości 2592 x 1944 (wideo + audio) Maksymalna wspierana 2592 x 1944 rozdzielczość kamer Kompresja H.264, H.264+, H.265, H.265+ główne (podział, pełny ekran, sekwencja): 1 x HDMI, 1 x VGA (do 2 Wyjścia monitorowe...
  • Page 36 Rejestrator dedykowany jest do pracy z kamerami IP firmy Novus serii 4000 i z nimi osiąga najlepszą funkcjonalność. Szczegółowe dane znajdują się w tabeli kompatybilności dostępnej w zakładce PLIKI DO POBRANIA.

  • Page 37: Uruchamianie Urządzenia

    NVR-4108-H1 Skrócona instrukcja obsługi wersja 1.0 URUCHAMIANIE URZĄDZENIA 2. URUCHAMIANIE URZĄDZENIA 2.1. Złącza elektryczne i inne elementy panelu tylnego rejestratorów 1. POWER DC: gniazdo do połączenia przewodu zasilania 12V. 2. POWER SW: włącznik zasilania. 3. AUDIO OUT: wyjście audio mono (złącze typu RCA) do podłączenia głośnika ze wzmacniaczem.
  • Page 38 Skrócona instrukcja obsługi wersja 1.0 URUCHAMIANIE URZĄDZENIA Rejestrator NVR-4108-H1 umożliwia montaż jednego dysku twardego. Zdjęcia stanowią element poglądowy procesu instalacji, mogą nieznacznie odbiegać od konkretnego modelu rejestratora. Zanim przystąpi się do zamontowania dysku twardego należy upewnić się, iż urządzenie jest odłączone od źródła zasilania.
  • Page 39 NVR-4108-H1 Skrócona instrukcja obsługi wersja 1.0 URUCHAMIANIE URZĄDZENIA Przytrzymując dysk ręką należy przykręcić go śrubami od spodu obudowy. Następnie podłączyć do dysku kabel zasilający i SATA jak zostało to przedstawione na poniższym zdjęciu. Po zamontowaniu i podłączeniu dysku należy założyć pokrywę i przykręcić śruby.
  • Page 40 NVR-4108-H1 Skrócona instrukcja obsługi wersja 1.0 URUCHAMIANIE URZĄDZENIA 2.3. Podłączanie zasilania Przed uruchomieniem urządzenia należy podłączyć dostarczony zasilacz DC do gniazda zasilania znajdującego na tylnym panelu rejestratora. W celu uruchomienia urządzenia należy włączyć przełącznik znajdujący się na tylnym panelu urządzenia. Uruchamianie urządzenia trwa około 120 sekund. W tym czasie nie należy uruchamiać...
  • Page 41 NVR-4108-H1 Skrócona instrukcja obsługi wersja 1.0 URUCHAMIANIE URZĄDZENIA ROUTER INTERNET KOMPUTER Kamery IP UWAGA! Poniżej zostały przedstawione podstawowe zalecenia dotyczące budowy oraz konfiguracji systemów telewizji dozorowej podłączonych do sieci Internet, pozwalające ograniczyć ryzyko nieautoryzowanej ingerencji w system przez osoby trzecie.
  • Page 42 NVR-4108-H1 Skrócona instrukcja obsługi wersja 1.0 URUCHAMIANIE URZĄDZENIA 4. Należy stosować routery wyposażone w funkcję zapory sieciowej (Firewall) oraz upewnić się, że funkcja jest włączona oraz odpowiednio skonfigurowana. 5. Jeśli urządzenia sieciowe posiadają taką funkcjonalność zalecana jest zmiana domyślnych numerów portów wykorzystywanych do komunikacji sieciowej.

  • Page 43: Obsługa Rejestratora

    OBSŁUGA REJESTRATORA 3. OBSŁUGA REJESTRATORA 3.1. Sterowanie Rejestrator NVR-4108-H1 możne być sterowany za pomocą pilota lub myszki. 3.1.1. Sterowanie za pomocą pilota zdalnego sterowania W zestawie z rejestratorem dołączany jest pilot zdalnego sterowania pracujący w podczerwieni. Zasięg pilota uzależniony jest od stanu baterii i waha się od kilku do kilkunastu metrów.
  • Page 44 NVR-4108-H1 Skrócona instrukcja obsługi wersja 1.0 OBSŁUGA REJESTRATORA 3.2. Pierwsze uruchomienie W celu uruchomienia urządzenia należy podłączyć przewód sieciowy do zasilacza, włączyć przełącznik znajdujący się na tylnej ścianie obudowy i poczekać na uruchomienie się rejestratora. Przy pierwszym uruchomieniu pojawi się menu, w którym należy wybrać i ustawić język, nazwę...
  • Page 45 NVR-4108-H1 Skrócona instrukcja obsługi wersja 1.0 OBSŁUGA REJESTRATORA W kolejnym kroku należy się zalogować, wykorzystując utworzone dane. Za pomocą przycisku Hasło przełączamy się na logowanie za pomocą hasła. Przycisk Wzór wraca do poprzedniego widoku. Po uwierzytelnieniu otwiera się Kreator pierwszego uruchomienia.
  • Page 46 NVR-4108-H1 Skrócona instrukcja obsługi wersja 1.0 OBSŁUGA REJESTRATORA 3.3. Kreator pierwszego uruchomienia Kreator pierwszego uruchomienia pozwala w szybki sposób skonfigurować podstawowe ustawienia rejestratora. Po naciśnięciu przycisku Uruchom pojawiają się kolejne sekcje Kreatora. Przyciski Dalej, Wstecz służą do przełączania pomiędzy kolejnymi sekcjami. Przycisk Anuluj wychodzi z Kreatora bez zapisywania zmian.
  • Page 47 NVR-4108-H1 Skrócona instrukcja obsługi wersja 1.0 OBSŁUGA REJESTRATORA Sekcja ta zawiera podstawowe ustawienia sieciowe dotyczące interfejsu WAN. Ustawienia drugiego interfejsu można zrobić później w menu rejestratora: DHCP - pobieranie ustawień sieciowych z serwera DHCP (domyślnie jest włączone). Adres IP - adres sieciowy rejestratora w sieci lokalnej w adresacji IPv4.
  • Page 48 Kolejna sekcja pozwala na dodawanie do rejestratora kanałów IP. Po naciśnięciu przycisku Szukaj rejestrator wyszukuje w lokalnej sieci LAN wszystkie kamery IP, rejestratory NHDR-4000 i NVR- 4000 firmy Novus, które można dodać do rejestratora. Z lewej strony wyświetlana jest lista znalezionych urządzeń, z prawej strony lista podłączonych kanałów.
  • Page 49 NVR-4108-H1 Skrócona instrukcja obsługi wersja 1.0 OBSŁUGA REJESTRATORA Przy adresach wyszukanych rejestratorów jest znak , który pozwala zdefiniować numery kanałów z rejestratora, które mają być dodane. Jeżeli z danego rejestratora dodano już jakiś kanał, wtedy jego adres IP jest oznaczony kolorem czerwonym.
  • Page 50 Port - numer portu, po którym następuje połączenie. Domyślnie jest on automatycznie rozpoznawany. Protokół - protokół, po którym następuje połączenie. Kamery NOVUS serii 4000, rejestratory NHDR-4000 i NVR-4000 łączą się po protokole Prywatny. Pozostałe kamery łączą się za pomocą protokołu ONVIF. Domyślnie protokół jest automatycznie rozpoznawany.
  • Page 51 - (ikona szara) Oznaczenie, że nie ma połączenia z wpisaną kamerą. Należy sprawdzić wpisane parametry oraz połączenie sieciowe. 3.3.4. Dyski twarde Kolejna sekcja kreatora wyświetla listę dysków podpiętych do rejestratora. NVR-4108-H1 umożliwia podłączenie jednego dysku twardego. Wszelkie prawa zastrzeżone © AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o.
  • Page 52 Numer seryjny, Model, Firmware - dane fabryczne dysku twardego. Edytuj - pole pozwalające zdefiniować tryb pracy dysku. Dysk może pracować w trybie Zapis/ Odczyt, Redundantny, Tylko do odczytu. W przypadku rejestratora NVR-4108-H1 dysk powinien być ustawiony w tryb Zapis/Odczyt. Typ - zdefiniowany w polu Edytuj typ dysku. Domyślnie dysk jest ustawiony w trybie Zapis/Odczyt.
  • Page 53 NVR-4108-H1 Skrócona instrukcja obsługi wersja 1.0 OBSŁUGA REJESTRATORA Po wyborze rozdzielczości należy nacisnąć przycisk Zatwierdź. Po zmianie rozdzielczości zostanie wyświetlony monit o potwierdzenie zmiany. Jeśli zmiana nie zostanie potwierdzona w ciągu 20 sekund, zostanie przywrócona poprzednia rozdzielczość. Uwaga! Podczas pierwszego uruchomienia rozdzielczość monitora na wyjściach HDMI i VGA jest ustawiona na 1280x1024.
  • Page 54 NVR-4108-H1 Skrócona instrukcja obsługi wersja 1.0 OBSŁUGA REJESTRATORA 3.3.7. Podsumowanie kreatora Podsumowanie wyświetla ustawione parametry. Użytkownik może zaznaczyć pole Następnym razem nie pokazuj tego okna aby nie wyświetlać kreatora przy ponownym uruchomieniu rejestratora. Przycisk Zakończ zamyka Kreator. Wszelkie prawa zastrzeżone © AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o.

  • Page 55: Ekran Główny

    NVR-4108-H1 Skrócona instrukcja obsługi wersja 1.0 EKRAN GŁÓWNY 4. EKRAN GŁÓWNY Po zakończeniu procesu inicjalizacji na ekranie monitora wyświetlane są obrazy z kamer „na żywo”. Przesunięcie kursora myszy do dołu ekranu wyświetla pasek menu. W celu wyświetlenia menu rejestratora należy nacisnąć przycisk , a następnie wybrać...
  • Page 56 NVR-4108-H1 Skrócona instrukcja obsługi wersja 1.0 EKRAN GŁÓWNY - Uruchomienie przełączania widoku kamer w sekwencji - Uruchamia tryb odtwarzania nagrań, klikając w trójkątny wskaźnik użytkownik może uru- chomić szybkie odtwarzanie nagrań z ostatnich 5s. - 5min. - Włącza odtwarzanie dźwięku, zmiana poziomu, wyciszenie.
  • Page 57 NVR-4108-H1 Skrócona instrukcja obsługi wersja 1.0 EKRAN GŁÓWNY - Dodawanie znaczników (kamera musi być w trakcie nagrywania). - Podgląd wyników rozpoznania z danej kamery. Uwaga! Rejestrator wyświetla strumienie główne lub pomocnicze w zależności od wydajności wyświetlania. Po wybraniu wyświetlania strumienia głównego, zależnie od dostępnych zasobów sprzętowych, część...
  • Page 58 NVR-4108-H1 Skrócona instrukcja obsługi wersja 1.0 EKRAN GŁÓWNY Okno filtrów pozwala zdefiniować jakiego rodzaju zdarzenia i z których kamer mają się pojawiać w okienku zdarzeń. Zakładka Statystyki służy do wskazania, z jakiego czasu (od 1 dnia do roku) mają być zliczane funkcje AI —...
  • Page 59 NVR-4108-H1 Skrócona instrukcja obsługi wersja 1.0 NOTATKI Wszelkie prawa zastrzeżone © AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o.
