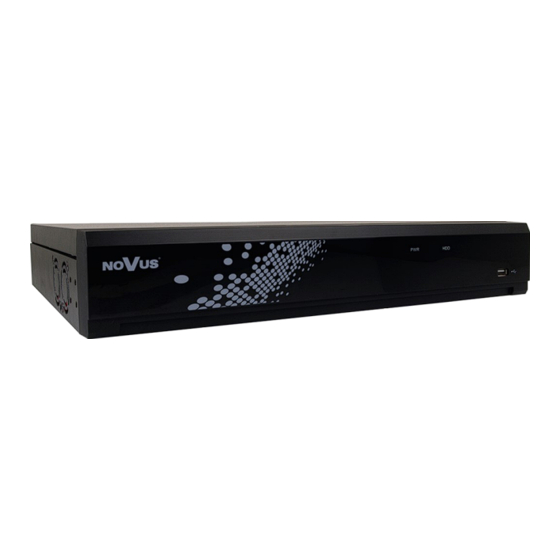

Novus NVR-4532-H4/F-II Quick Start Manual
  1. Manuals
  2. Brands
  3. Novus Manuals
  4. Measuring Instruments
  5. NVR-4532-H4/F-II
  6. Quick start manual

Novus NVR-4532-H4/F-II Quick Start Manual

Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Q u i c k s t a r t g u i d e
NVR-4532-H4/F-II

Advertisement

loading
Need help?

Need help?

Do you have a question about the NVR-4532-H4/F-II and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Novus NVR-4532-H4/F-II

Summary of Contents for Novus NVR-4532-H4/F-II

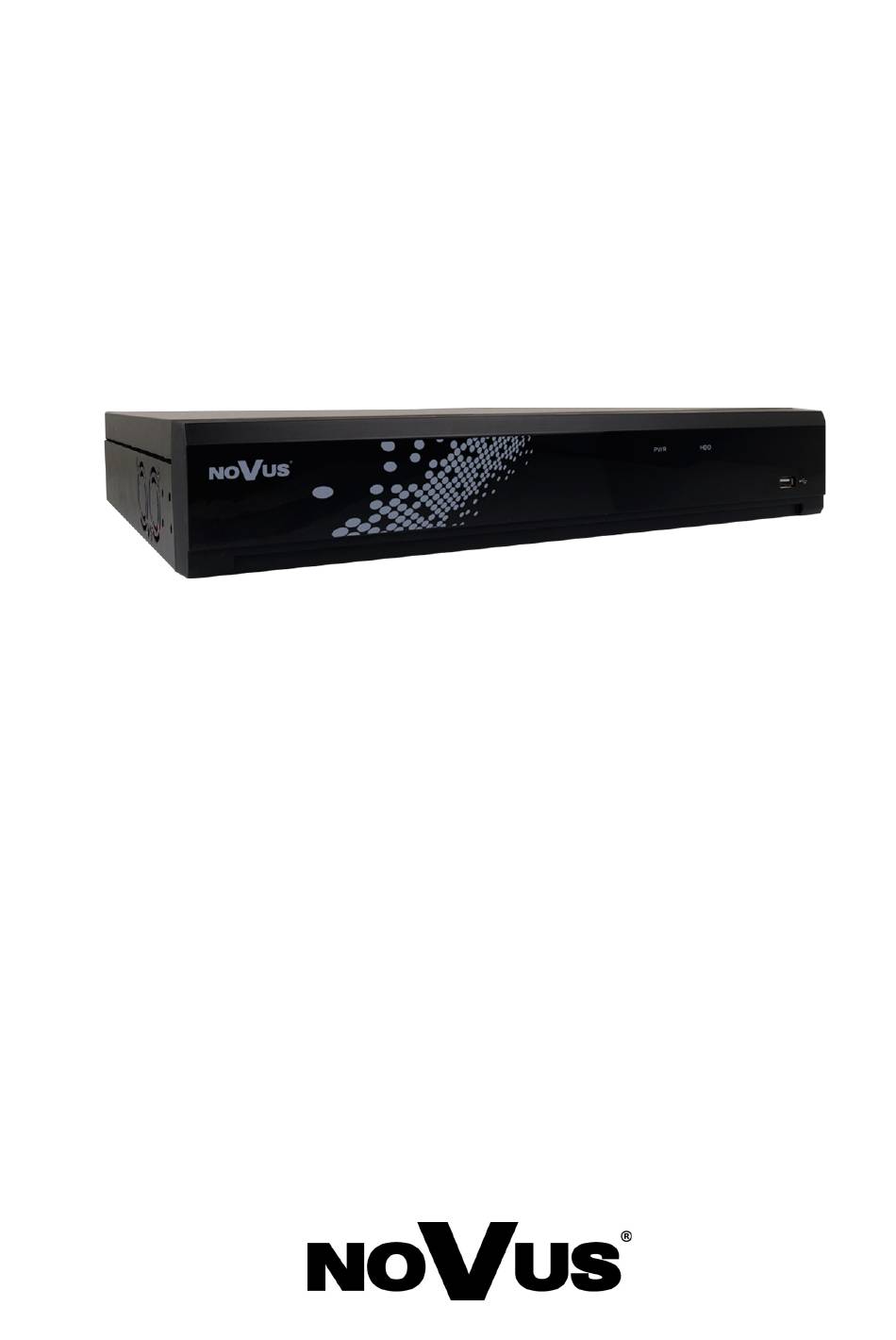

  • Page 1 Q u i c k s t a r t g u i d e NVR-4532-H4/F-II...
  • Page 2 NVR-4532-H4/F-II Quick start guide version 1.0 IMPORTANT SAFEGUARDS AND WARNINGS INFORMACJE THE PRODUCT MEETS THE REQUIREMENTS CONTAINED IN THE FOLLOWING DIRECTIVES: DIRECTIVE 2014/30/EU EUROPEAN PARLIMENT AND OF THE COUNCIL of 26 February 2014 on the harmonisation of the laws of the Member States relating to electromagnetic compatibility (OJ L 96, 29.3.2014, p.

  • Page 3: Safety Requirements

    We strongly suggest visiting the www.novuscctv.com website in order to access the newest manual . NOVUS NVRs are dedicated to work with NOVUS cameras. Using only NOVUS products guarantees the highest image quality. Connecting cameras from other manufacturers to NOVUS NVRs may decrease video quality.

  • Page 4: Foreword Information

    • User friendly multi-lingual OSD • IR remote controller and PC mouse included List of compatible HDD models and maximum capacities is available on Novus Security website in the Compatible Disk file in the product tab. Functions depend on connected camera model.
  • Page 5 NVR-4532-H4/F-II Quick start guide version 1.0 FOREWORD INFORMATION 1.2. Recorders’ technical data Video IP Cameras up to 32 channels at 3840 x 2160 resolution (video + audio) max. 3840 x 2160 Supported Resolution max. 3000 x 3000 for fisheye cameras Compression H.264, H.264+, H.265, H.265+...
  • Page 6 60 W (with 4 HDDs) Operating Temperature -10°C ~ 45°C In order to take full advantage of the recorder capabilities it is recommended to use NOVUS IP 4000 series cameras. The availability of individual functions (including face recognition) depends on the model of cameras used as well as the software version of the recorder and cameras.

  • Page 7: Starting The Device

    NVR-4532-H4/F-II Quick start guide version 1.0 STARTING THE DEVICE 2. STARTING THE DEVICE 2.1. Electrical connection and other rear panel elements. 13 14 1. POWER DC: Power supply connector for 12V adapter. 2. POWER SW: Power switch. 3. AUDIO OUT: Audio output for connecting speakers and amplifier (RCA connector).
  • Page 8 1.0 STARTING THE DEVICE NVR-4532-H4/F-II supports 4 x 3,5" SATA HDD. Follow the instruction to mount the HDD’s. Photos are illustrative, may differ slightly from the described recorder. Before staring the process make sure the power supply is not connected.
  • Page 9 NVR-4532-H4/F-II Quick start guide version 1.0 STARTING THE DEVICE Unscrew the HDDs mountings as shown on picture below. Each pair allow to screw two HDDs. Screw the HDDs to mountings. Then screw the mountings to the base. SATA and power cables are attached to the mainboard.
  • Page 10 1024x768, 1280x1024, 1440x900, 1280x720, 1920x1080. 2.5. Connecting ethernet and IP cameras The NVR-4532-H4/F-II recorder has two 10/100/1000 Mbps connectors to connect cameras via a switch or router. Each of the connectors works in a different addressing. It is recommended to connect the cameras to a switch in a separate network. The switch should be connected to the second network connector LAN (it has not gateway address, it is not possible to connect it to the Internet).
  • Page 11 NVR-4532-H4/F-II Quick start guide version 1.0 STARTING THE DEVICE SWITCH ROUTER IP cameras INTERNET Note! Below are shown security recommendations for network architecture and configuration CCTV systems that connected Internet reduce risk of unauthorized interference with the system by a third party.
  • Page 12 NVR-4532-H4/F-II Quick start guide version 1.0 STARTING THE DEVICE 4. Use routers with firewall function and make sure it is enabled and properly configured. 5. It is recommended to change the default network communication port numbers of used devices if there is such possibility.
  • Page 13 3. NVR OPERATING 3.1. Control NVR-4532-H4/F-II recorder can be controlled using IR remote controller or USB mouse. 3.1.1. Controlling via IR remote controller IR remote controller is included with NVR. IR range depends on battery status and may vary between a few and several meters.
  • Page 14 NVR-4532-H4/F-II Quick start guide version 1.0 NVR OPERATING 3.2. First Launch Wizard 3.2.1. Language selection and creating admin password To start the unit connect the power cable to DC adapter, turn on the power switch on back panel and wait for initialization. It lasts for approximately 120 seconds. During this time executing any device functions and pressing any buttons is prohibited.
  • Page 15 NVR-4532-H4/F-II Quick start guide version 1.0 NVR OPERATING 3.2.2. Administrator password recovery The next step is to set the admin password recovery options. The options do not allow to view the current password, they allow to redefine it. There are 3 options: - Security questions - choose 3 questions and define the answers.
  • Page 16 NVR-4532-H4/F-II Quick start guide version 1.0 NVR OPERATING The next step is to log in using the created user data. The Password button switch to login window using defined password. The Pattern window switch back to previous window. After authentication the First Launch Wizard opens.
  • Page 17 NVR-4532-H4/F-II Quick start guide version 1.0 NVR OPERATING 3.3. Frist Launch Wizard The first launch wizard provides a quick way to configure basic NVR settings. After pressing the Start Wizard button, following sections of the wizard appear. The Next and Previous buttons allow to toggle between consecutive sections. The Cancel button exits the wizard without saving any changes.
  • Page 18 NVR-4532-H4/F-II Quick start guide version 1.0 NVR OPERATING This section contains basic network settings of the WAN interface. The settings of the second interface can be done later in the recorder menu: DHCP - enable network settings retrieval from a DHCP server.
  • Page 19 The next section allows to add IP channels to the recorder. The Search button starts searching IP cameras, NHDR-4000 and NVR-4000 series Novus recorders in Local Area Network. There is a list of found devices on the left side, list of connected devices on the right side.
  • Page 20 NVR-4532-H4/F-II Quick start guide version 1.0 NVR OPERATING The recorders IP addresses are with sign, which allows to add separated channels from recorders. If any channel from the recorder has already been added, its IP address is indicated by a red color.
  • Page 21 Port - port number to connect devices. It is automatically recognized by default. Protocol - protocol to connect devices. The NOVUS 4000 series IP cameras, NHDR-4000 and NVR-4000 series are using Private protocol. Another devices are using ONVIF protocol. The protocol is automatically recognized by default.
  • Page 22 3.3.4. HDD Next section of wizzard displays list of hard discs connected to the recorder. NVR-4532-H4/F-II allows to connect up to 4 HDDs. The Add NetHDD button allows to additionally configure NAS as an additional disk for records.
  • Page 23 NVR-4532-H4/F-II Quick start guide version 1.0 NVR OPERATING No. - number of the disk. * means recording. Serial No., Model, Firmware - disk information. Edit - allow to change the HDD mode. HDD modes: Read/Write, Redundance, Read Only. Type - information about HDD mode, which can be changed in Edit field. Default mode is Read/Write.
  • Page 24 NVR-4532-H4/F-II Quick start guide version 1.0 NVR OPERATING Press the Apply button after selecting the resolution. When you change the resolution, you are prompted to confirm the change. If the change is not confirmed within 20 seconds, the previous resolution is reverted.
  • Page 25 NVR-4532-H4/F-II Quick start guide version 1.0 NVR OPERATING 3.3.7. Wizard Summary Last wizard screen displays summary of the parameters. User can select Don’t show this window next time to stop displaying wizard while another NVR restart. Press Finish to leave Wizard.

  • Page 26: Main Screen

    NVR-4532-H4/F-II Quick start guide version 1.0 MAIN SCREEN 4. MAIN SCREEN When the initialization process is complete, live camera images are displayed on the monitor screen. Moving the mouse cursor to the bottom of the screen displays the menu bar.
  • Page 27 NVR-4532-H4/F-II Quick start guide version 1.0 MAIN SCREEN - Start sequence display. - Start playback mode. Click on triangle mark to start quick playback recent recordings (5sec. - 5min). - Switches on/off audio, change audio level, mute. - Switches the stream of all cameras, HD means main stream, SD means substream.
  • Page 28 NVR-4532-H4/F-II Quick start guide version 1.0 MAIN SCREEN - Picture settings - allows to adjust hue, brightness, contrast, saturation, sharpness levels (available only for 4000 series cameras). - Switches the stream of camera, HD means main stream, SD means substream.
  • Page 29 NVR-4532-H4/F-II Quick start guide version 1.0 MAIN SCREEN The filter window allow to define what kind of events and which cameras appears in the pop-up window. The Statistics tab is used to indicate period (from 1 day to one year) to count AI events—face recognition, people detection, vehicles detection, zone violation by people or vehicles, crossing of the line by people or vehicles are to be counted.
  • Page 30 AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 0 546, kontakt@aat.pl www.novuscctv.com 2022-09-06 PF, MK...
  • Page 31 Skrócona instrukcja obsługi NVR-4532-H4/F-II...
  • Page 32 NVR-4532-H4/F-II Skrócona instrukcja obsługi wersja 1.0 UWAGI I OSTRZEŻENIA INFORMACJE PRODUKT SPEŁNIA WYMAGANIA ZAWARTE W DYREKTYWACH: DYREKTYWA PARLAMENTU EUROPEJSKIEGO I RADY2014/30/UE z dnia 26 lutego 2014 r. w sprawie harmonizacji ustawodawstw państw członkowskich odnoszących się do kompatybilności elektromagnetycznej (Dz.U. L 096 z 29.3.2014, str. 79—106, z późniejszymi zmianami)

  • Page 33: Warunki Bezpieczeństwa

    Instrukcja obsługi znajdującą się na stronie www.novuscctv.com jest zawsze najbardziej aktualną wersją. Rejestratory marki NOVUS dedykowane są do współpracy z kamerami marki NOVUS. Tylko w połączeniu z nimi gwarantowany jest najwyższy poziom jakości obrazu. Podłączenie kamer innych producentów może skutkować...

  • Page 34: Informacje Wstępne

    NVR-4532-H4/F-II Skrócona instrukcja obsługi wersja 1.0 INFORMACJE WSTĘPNE 1. INFORMACJE WSTĘPNE 1.1. Charakterystyka ogólna • Rejestrator cyfrowy IP • Rozdzielczość nagrywania do 3840 x 2160 • Algorytm kompresji H.264, H.264+, H.265, H.265+ • Nagrywanie dwustrumieniowe • Możliwość montażu: 4 x HDD 3.5” SATA * •...
  • Page 35 NVR-4532-H4/F-II Skrócona instrukcja obsługi wersja 1.0 INFORMACJE WSTĘPNE 1.2. Dane techniczne Wideo Kamery IP do 32 kanałów w rozdzielczości 3840 x 2160 (wideo + audio) maks. 3840 x 2160 Obsługiwana rozdzielczość maks. 3000 x 3000 dla kamer typu fisheye Kompresja H.264, H.264+, H.265, H.265+...
  • Page 36 60 W (z 4 dyskami) Temperatura pracy -10°C ~ 45°C Aby w pełni wykorzystać możliwości rejestratora zaleca się stosowanie kamer NOVUS IP serii 4000. Dostępność poszczególnych funkcji (w tym analizy obrazu) zależy od modelu zastosowanych kamer jak również wersji oprogramowania rejestratora i kamer.

  • Page 37: Uruchamianie Urządzenia

    NVR-4532-H4/F-II Skrócona instrukcja obsługi wersja 1.0 URUCHAMIANIE URZĄDZENIA 2. URUCHAMIANIE URZĄDZENIA 2.1. Złącza elektryczne i inne elementy panelu tylnego rejestratorów 13 14 1. POWER DC: gniazdo do połączenia przewodu zasilania 12V. 2. POWER SW: włącznik zasilania. 3. AUDIO OUT: wyjście audio mono (złącze typu RCA) do podłączenia głośnika ze wzmacniaczem.
  • Page 38 Skrócona instrukcja obsługi wersja 1.0 URUCHAMIANIE URZĄDZENIA Rejestrator NVR-4532-H4/F-II umożliwia montaż czterech dysków twardych. Zdjęcia stanowią element poglądowy procesu instalacji, mogą nieznacznie odbiegać od konkretnego modelu rejestratora. Zanim przystąpi się do zamontowania dysków twardych należy upewnić się, iż urządzenie jest odłączone od źródła zasilania.
  • Page 39 NVR-4532-H4/F-II Skrócona instrukcja obsługi wersja 1.0 URUCHAMIANIE URZĄDZENIA Należy odkręcić śruby uchwytów wskazane na zdjęciu. Każda para uchwytów umożliwia przykręcenie dwóch dysków. Dyski należy przykręcić do uchwytów, a następnie uchwyty przykręcić z powrotem do rejestratora. Domyślnie wszystkie kable SATA oraz kable zasilające są podłączone do płyty głównej rejestratora i gotowe do podłączenia dysków.
  • Page 40 1024x768, 1280x1024, 1440x900, 1280x720, 1920x1080. 2.5. Podłączanie kamer i sieci Rejestrator NVR-4532-H4/F-II posiada 2 złącza 10/100/1000 Mbit/s. Należy do nich podłączyć kamery za pośrednictwem switcha lub routera. Każde ze złącz pracuje w innej adresacji. Zalecane jest podłączenie kamer do switch’a w odseparowanej sieci. Switch należy podłączyć do drugiego złącza sieciowego LAN (nie można na nim ustawić...
  • Page 41 NVR-4532-H4/F-II Skrócona instrukcja obsługi wersja 1.0 URUCHAMIANIE URZĄDZENIA SWITCH ROUTER Kamery IP INTERNET KOMPUTER UWAGA! Poniżej zostały przedstawione podstawowe zalecenia dotyczące budowy oraz konfiguracji systemów telewizji dozorowej podłączonych do sieci Internet, pozwalające ograniczyć ryzyko nieautoryzowanej ingerencji w system przez osoby trzecie.
  • Page 42 NVR-4532-H4/F-II Skrócona instrukcja obsługi wersja 1.0 URUCHAMIANIE URZĄDZENIA 4. Należy stosować routery wyposażone w funkcję zapory sieciowej (Firewall) oraz upewnić się, że funkcja jest włączona oraz odpowiednio skonfigurowana. 5. Jeśli urządzenia sieciowe posiadają taką funkcjonalność zalecana jest zmiana domyślnych numerów portów wykorzystywanych do komunikacji sieciowej.

  • Page 43: Obsługa Rejestratora

    OBSŁUGA REJESTRATORA 3. OBSŁUGA REJESTRATORA 3.1. Sterowanie Rejestrator NVR-4532-H4/F-II możne być sterowany za pomocą pilota lub myszki. 3.1.1. Sterowanie za pomocą pilota zdalnego sterowania W zestawie z rejestratorem dołączany jest pilot zdalnego sterowania pracujący w podczerwieni. Zasięg pilota uzależniony jest od stanu baterii i waha się od kilku do kilkunastu metrów.
  • Page 44 NVR-4532-H4/F-II Skrócona instrukcja obsługi wersja 1.0 OBSŁUGA REJESTRATORA 3.2. Pierwsze uruchomienie 3.2.1. Wybór języka i tworzenie hasła administratora W celu uruchomienia urządzenia należy podłączyć przewód sieciowy do zasilacza, włączyć przełącznik znajdujący się na tylnej ścianie obudowy i poczekać na uruchomienie się rejestratora.
  • Page 45 NVR-4532-H4/F-II Skrócona instrukcja obsługi wersja 1.0 OBSŁUGA REJESTRATORA 3.2.2. Odzyskiwanie hasła administratora W kolejnym etapie należy ustawić opcje przywracania hasła administratora. Opcje nie pozwalają na podgląd obecnego hasła, umożliwiają na nowo je zdefiniować. Dostępne są 3 opcje: - Konfiguracja pytań bezpieczeństwa - należy wybrać 3 pytania i zdefiniować odpowiedzi. Wymagane jest udzielenie odpowiedzi na wszystkie pytania.
  • Page 46 NVR-4532-H4/F-II Skrócona instrukcja obsługi wersja 1.0 OBSŁUGA REJESTRATORA W kolejnym kroku należy się zalogować, wykorzystując utworzone dane. Za pomocą przycisku Hasło przełączamy się na logowanie za pomocą hasła. Przycisk Wzór wraca do poprzedniego widoku. Po uwierzytelnieniu otwiera się Kreator pierwszego uruchomienia.
  • Page 47 NVR-4532-H4/F-II Skrócona instrukcja obsługi wersja 1.0 OBSŁUGA REJESTRATORA 3.3. Kreator pierwszego uruchomienia Kreator pierwszego uruchomienia pozwala w szybki sposób skonfigurować podstawowe ustawienia rejestratora. Po naciśnięciu przycisku Uruchom pojawiają się kolejne sekcje Kreatora. Przyciski Dalej, Wstecz służą do przełączania pomiędzy kolejnymi sekcjami. Przycisk Anuluj wychodzi z Kreatora bez zapisywania zmian.
  • Page 48 NVR-4532-H4/F-II Skrócona instrukcja obsługi wersja 1.0 OBSŁUGA REJESTRATORA Sekcja ta zawiera podstawowe ustawienia sieciowe dotyczące interfejsu WAN. Ustawienia drugiego interfejsu można zrobić później w menu rejestratora: DHCP - pobieranie ustawień sieciowych z serwera DHCP (domyślnie jest włączone). Adres IP - adres sieciowy rejestratora w sieci lokalnej w adresacji IPv4.
  • Page 49 Kolejna sekcja pozwala na dodawanie do rejestratora kanałów IP. Po naciśnięciu przycisku Szukaj rejestrator wyszukuje w lokalnej sieci LAN wszystkie kamery IP, rejestratory NHDR-4000 i NVR- 4000 firmy Novus, które można dodać do rejestratora. Z lewej strony wyświetlana jest lista znalezionych urządzeń, z prawej strony lista podłączonych kanałów.
  • Page 50 NVR-4532-H4/F-II Skrócona instrukcja obsługi wersja 1.0 OBSŁUGA REJESTRATORA Przy adresach wyszukanych rejestratorów jest znak , który pozwala zdefiniować numery kanałów z rejestratora, które mają być dodane. Jeżeli z danego rejestratora dodano już jakiś kanał, wtedy jego adres IP jest oznaczony kolorem czerwonym.
  • Page 51 Port - numer portu, po którym następuje połączenie. Domyślnie jest on automatycznie rozpoznawany. Protokół - protokół, po którym następuje połączenie. Kamery NOVUS serii 4000, rejestratory NHDR-4000 i NVR-4000 łączą się po protokole Prywatny. Pozostałe kamery łączą się za pomocą protokołu ONVIF. Domyślnie protokół jest automatycznie rozpoznawany.
  • Page 52 3.3.4. Dyski twarde Kolejna sekcja kreatora wyświetla listę dysków podpiętych do rejestratora. Do NVR-4532-H4/F-II można podłączyć bezpośrednio do 4 dysków twardych. Przycisk Dodaj dysk sieciowy pozwala dodatkowo skonfigurować macierz sieciową jako dodatkowy dysk do zapisywania nagrań.
  • Page 53 NVR-4532-H4/F-II Skrócona instrukcja obsługi wersja 1.0 OBSŁUGA REJESTRATORA Nr - liczba porządkowa dysku. Gwiazdka przy numerze oznacza aktualny zapis na dysku. Numer seryjny, Model, Firmware - dane fabryczne dysku twardego. Edytuj - pole pozwalające zdefiniować tryb pracy dysku oraz grupę, w której ma się znajdować. Dysk może pracować...
  • Page 54 NVR-4532-H4/F-II Skrócona instrukcja obsługi wersja 1.0 OBSŁUGA REJESTRATORA Po wyborze rozdzielczości należy nacisnąć przycisk Zatwierdź. Po zmianie rozdzielczości zostanie wyświetlony monit o potwierdzenie zmiany. Jeśli zmiana nie zostanie potwierdzona w ciągu 20 sekund, zostanie przywrócona poprzednia rozdzielczość. Uwaga! Podczas pierwszego uruchomienia rozdzielczość monitora na wyjściach HDMI i VGA jest ustawiona na 1280x1024.
  • Page 55 NVR-4532-H4/F-II Skrócona instrukcja obsługi wersja 1.0 OBSŁUGA REJESTRATORA 3.3.7. Podsumowanie kreatora Podsumowanie wyświetla ustawione parametry. Użytkownik może zaznaczyć pole Następnym razem nie pokazuj tego okna aby nie wyświetlać kreatora przy ponownym uruchomieniu rejestratora. Przycisk Zakończ zamyka Kreator. Wszelkie prawa zastrzeżone © AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o.

  • Page 56: Ekran Główny

    NVR-4532-H4/F-II Skrócona instrukcja obsługi wersja 1.0 EKRAN GŁÓWNY 4. EKRAN GŁÓWNY Po zakończeniu procesu inicjalizacji na ekranie monitora wyświetlane są obrazy z kamer „na żywo”. Przesunięcie kursora myszy do dołu ekranu wyświetla pasek menu. W celu wyświetlenia menu rejestratora należy nacisnąć przycisk , a następnie wybrać...
  • Page 57 NVR-4532-H4/F-II Skrócona instrukcja obsługi wersja 1.0 EKRAN GŁÓWNY - Uruchomienie przełączania widoku kamer w sekwencji. - Uruchamia tryb odtwarzania nagrań, klikając w trójkątny wskaźnik użytkownik może urucho- mić szybkie odtwarzanie nagrań z ostatnich 5s. - 5min. - Włącza odtwarzanie dźwięku, zmiana poziomu, wyciszenie.
  • Page 58 NVR-4532-H4/F-II Skrócona instrukcja obsługi wersja 1.0 EKRAN GŁÓWNY - Ustawienia obrazu: odcień, jasność, kontrast, nasycenie, ostrość (dostępne tylko dla kamer IP serii 4000). - Wybór typu strumienia: HD - strumień główny, SD - strumień pomocniczy. - Dodawanie znaczników (kamera musi być w trakcie nagrywania).
  • Page 59 NVR-4532-H4/F-II Skrócona instrukcja obsługi wersja 1.0 EKRAN GŁÓWNY Okno filtrów pozwala zdefiniować jakiego rodzaju zdarzenia i z których kamer mają się pojawiać w okienku zdarzeń. Zakładka Statystyki służy do wskazania, z jakiego czasu (od 1 dnia do roku) mają być zliczane funkcje AI —...
  • Page 60 AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 0 546, kontakt@aat.pl www.novuscctv.com/pl 2022-09-06 PF, MK...
