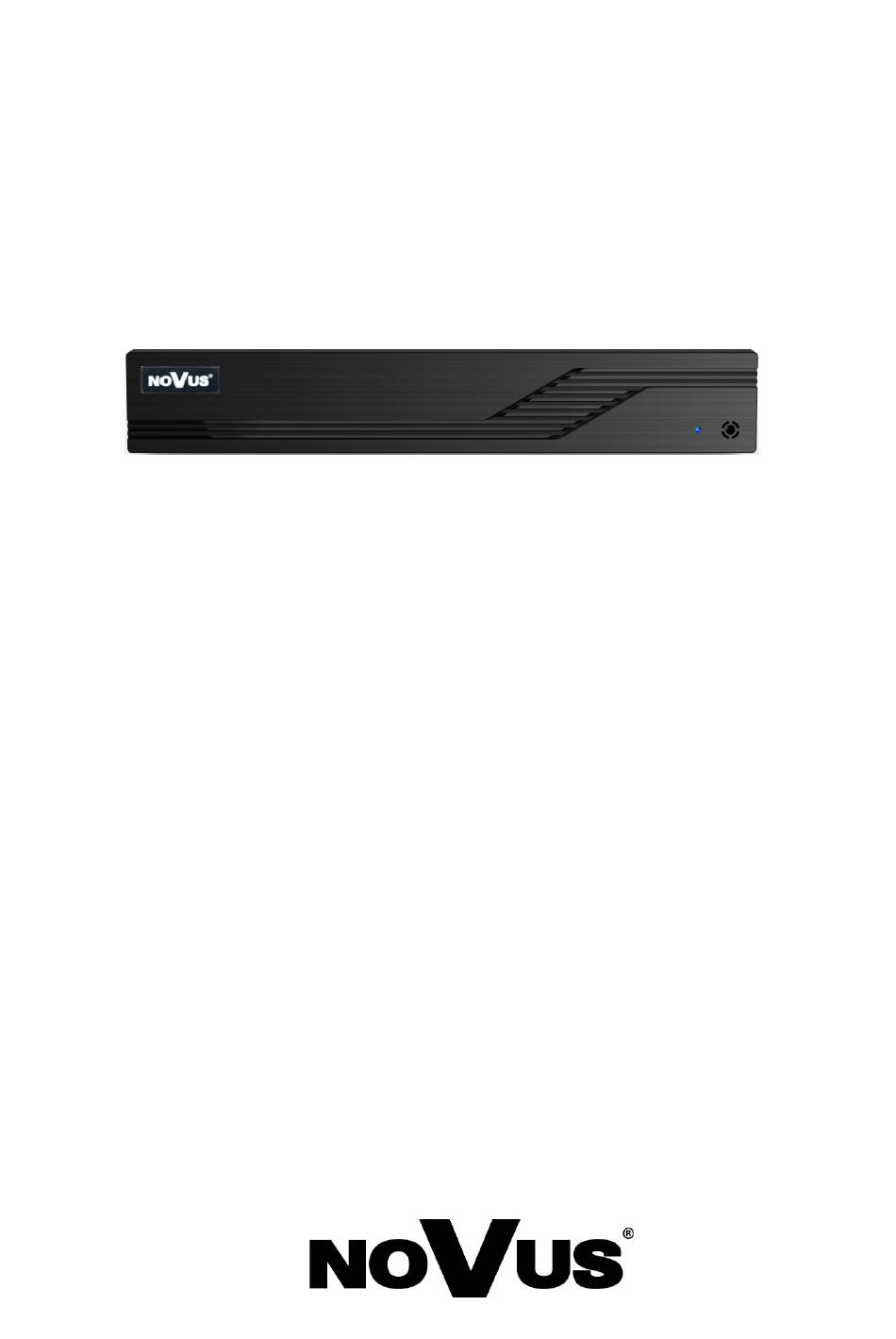

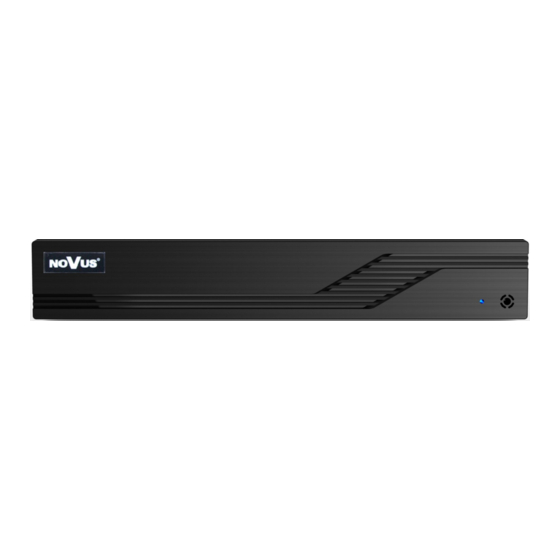

  • Page 1 Q u i c k s t a r t g u i d e NHDR-6016-H1-II...

  • Page 2: Important Safeguards And Warnings

    11. You cannot allow any metal objects get inside the recorder. It might cause serious damage. If a metal object gets inside the device contact the authorised Novus service immediately. 12. The manufacturer does not bear responsibility for damage or loss of data stored on HDDs or other media occurred during the usage of the product.

  • Page 3: Foreword Information

    NHDR-6016-H1-II Quick start guide version 1.1 FOREWORD INFORMATION 1. FOREWORD INFORMATION Video Video Input 16 x BNC Operating mode AHD 5Mpx, TVI 5Mpx, CVI 5Mpx main (split screen, full screen, sequence): 1 x HDMI (FullHD), 1 x VGA (FullHD), 1 x BNC,...
  • Page 4 BEZPIECZEŃSTWA SP. Z O.O. company is not responsible for incompatibility problems resulting from cameras of other brands than NOVUS, which are using ONVIF protocol. If you are using ONVIF protocol cameras other than NOVUS brand it is recommended to test each time whether required functions work correctly.

  • Page 5: Starting The Device

    NHDR-6016-H1-II Quick start guide version 1.1 STARTING THE DEVICE STARTING THE DEVICE Electrical connection and other back panel elements. VIDEO IN: BNC Video inputs for connecting video signal from cameras AUDIO IN: Audio mono inputs to connect microphones CVBS: CVBS Video output...
  • Page 6 NOTE! In order to find information regarding the compatible models of HDDs and their maximum capacities, please contact Novus distributor or check the information presented at www.novuscctv.com. AAT SYSTEMY BEZPIECZEŃSTWA SP. Z O.O. company is not responsible for any problems from using not recommended hard drives.
  • Page 7 NHDR-6016-H1-II Quick start guide version 1.1 STARTING THE DEVICE After removing the case, mount the disk using mounting screws supplied in the set (4 pcs.). And then connect the power cord and signal.The recorder casing has 6 holes enabling adaptation to hard disk mounting holes.
  • Page 8 NHDR-6016-H1-II Quick start guide version 1.1 STARTING THE DEVICE 2.4. Connecting monitor The recorders have HDMI and VGA connectors. Following resolutions are supported for HDMI output : 1280x1024, 1920x1080. NOTE: Emergency switching of the screen resolution is possible after pressing the right mouse button after more than 5 seconds until you hear a sound signal from the recorder.
  • Page 9 • Connecting USB devices The NHDR-6016-H1-II recorders have 2 USB 2.0 ports on the rear panel. The ports allow you to connect a USB memory, mouse and other compatible USB devices. 3. NHDR OPERATING 3.1. Front panel description...
  • Page 10 NHDR-6016-H1-II Quick start guide version 1.1 NHDR OPERATING 3.3. First start After the first start of the NHDR, a window is displayed that allows you to select the language used in the menu (window on the left) and the location of the device in (window on the right). Left clicking in one window changes the settings.
  • Page 11 NHDR-6016-H1-II Quick start guide version 1.1 NHDR OPERATING In the password change wizard, you must change the password. The password must be at least 8 characters long. It should contain a number, uppercase and lowercase. They must be entered on the on- screen keyboard available after clicking on NEW PASSWORD and CONFIRM PASSWORD.
  • Page 12 NHDR-6016-H1-II Quick start guide version 1.1 NHDR OPERATING After clicking the NEXT button, a window appears that allows you to set a set of questions and answers that can unlock access to the recorder when root password is unknow. To add a question, click the QUESTION field to enter a question using the keyboard. Then click on the ANSWER field to enter the answer to the question.
  • Page 13 NHDR-6016-H1-II Quick start guide version 1.1 NHDR OPERATING Pressing the OK button confirms the intention to format the disk. To start formatting, enter a username and password for a user with administrator rights. After entering the username and password, press the FORMAT NOW button. After successful formatting, the disk should have the status "READ AND WRITE".
  • Page 14 NHDR-6016-H1-II Quick start guide version 1.1 NHDR OPERATING 3.4. Wizzard setup When the NHDR is started for the first time, the settings wizard window is displayed. In order to properly configure the recorder, please follow the procedure given: Information: Recommended setting values for cameras can be found in the "Camera compatibility table" available at www.novuscctv.com.
  • Page 15 NHDR. To change the addressable cameras, click on the icon in the column EDIT (This works with cameras NOVUS 6000 series only). Enter the address in the IP ADDRESS and set the masks in the SUBNET MASK then press the OK button to save the settings.
  • Page 16 NHDR-6016-H1-II Quick start guide version 1.1 NHDR OPERATING If you are having problems connecting to the camera, you must enter the correct user name in the USER NAME and password in the PASSWORD field and then press the OK button to save the settings.
  • Page 17 NHDR-6016-H1-II Quick start guide version 1.1 NHDR OPERATING - MOTION RECORD + SENSOR RECORD - starts recording after motion detecion alarm and after alarm from alarm inputs - ALWAYS(24x7) RECORD +MOTION RECORD - constant recording and recoring after receiving motion detection information from the camera.

  • Page 18: Video Window

    4. NHDR MENU 4.1. Live monitoring NOVUS network video recorders features a multilingual OSD menu allowing to adjust the settings of the device. Available languages are: English, Polish, and others As soon as the NHDR completes its initialization process, it will enter the real-time monitoring image.
  • Page 19 NHDR-6016-H1-II Quick start guide version 1.1 NHDR MENU Menu bar icons All rights reserved © AAT SYSTEMY BEZPIECZEŃSTWA SP. Z O.O.
  • Page 20 NHDR-6016-H1-II Quick start guide version 1.1 NHDR MENU View menu NOTE: Detailed information about configuration, service and installation of device is available in full version of user's manual located on the www.novuscctv.com All rights reserved © AAT SYSTEMY BEZPIECZEŃSTWA SP. Z O.O.

  • Page 21: Smart Playback

    NHDR-6016-H1-II Quick start guide version 1.1 NHDR MENU 4.2. Searching and playing recorded video To begin playback of recorded material, select the button in the live preview RECORDINGS GRAPH CALENDAR REPLAY OPTIONS VIEW OPTIONS SMART PLAYBACK Choose the date from the calendar and press OK button. You can identify the type of the recording data by the color in the bar.
  • Page 22 NHDR-6016-H1-II Quick start guide version 1.1 NHDR MENU - +/- 30 seconds - jumps forward/backward 30 seconds in recording time Event list - displays a list of events (motion detection, alarm input activation) registered for the selected channel Backup - start menu archiving recordings...
  • Page 23 NHDR-6016-H1-II Quick start guide version 1.1 NOTES All rights reserved © AAT SYSTEMY BEZPIECZEŃSTWA SP. Z O.O.
  • Page 24 AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 0 546, kontakt@aat.pl www.novuscctv.com 2022-06-08 PF...
  • Page 25 Skrócona instrukcja obsługi NHDR-6016-H1-II...
  • Page 26 NHDR-6016-H1-II Skrócona instrukcja obsługi wersja 1.1 UWAGI, OSTRZEŻENIA I WARUNKI BEZPIECZEŃSTWA PRODUKT SPEŁNIA WYMAGANIA ZAWARTE W DYREKTYWACH: DYREKTYWA PARLAMENTU EUROPEJSKIEGO RADY2014/30/UE z dnia 26 lutego 2014 r. w sprawie harmonizacji ustawodawstw państw członkowskich odnoszących się do kompatybilności elektromagnetycznej (Dz.U. L 096 z 29.3.2014, str. 79—106, z późniejszymi zmianami) –...

  • Page 27: Informacje Wstępne

    NHDR-6016-H1-II Skrócona instrukcja obsługi wersja 1.1 INFORMACJE WSTĘPNE INFORMACJE WSTĘPNE Wideo Wejścia wideo 16 x BNC Tryb pracy AHD 5Mpx, TVI 5Mpx, CVI 5Mpx główne (podział, pełny ekran, sekwencja): 1 x HDMI (FullHD), 1 x VGA (FullHD), 1 x BNC, Wyjścia monitorowe...
  • Page 28 Z O.O.. nie ponosi odpowiedzialności za problemy wynikłe z niekompatybilności kamer innych marek niż NOVUS podłączanych przy wykorzystaniu protokołu ONVIF. W wypadku korzystania z protokołu ONVIF w kamerze marki innej niż NOVUS zaleca się każdorazowo przeprowadzić test na poprawność obsługi w rejestratorze poszczególnych funkcji kamery.

  • Page 29: Uruchamianie Urządzenia

    NHDR-6016-H1-II Skrócona instrukcja obsługi wersja 1.1 URUCHAMIANIE URZĄDZENIA 2. URUCHAMIANIE URZĄDZENIA 2.1. Opis złącz elektrycznych panelu tylnego VIDEO IN: Wejścia wideo BNC do podłączenia sygnału wizyjnego z kamer AUDIO IN: Wejście audio do podłączenia mikrofonu CVBS: Wyjście wideo CVBS HDMI: Złącze monitora w standardzie HDMI.
  • Page 30 Skrócona instrukcja obsługi wersja 1.1 URUCHAMIANIE URZĄDZENIA 2.2 Instalacja dysków Rejestrator NHDR-6016-H1-II, umożliwiają montaż jednego dysku wewnątrz rejestratora. UWAGA: W celu uzyskania informacji o kompatybilnych modelach twardych dysków oraz maksymalnych ich pojemnościach należy skontaktować się z dystrybutorem lub sprawdzić na stronie www.novuscctv.com.
  • Page 31 NHDR-6016-H1-II Skrócona instrukcja obsługi wersja 1.1 URUCHAMIANIE URZĄDZENIA Po zdjęciu obudowy należy zamontować dysk przy użyciu śrub montażowych dostarczonych w zestawie (4 szt.), a następnie podłączyć przewód zasilający oraz sygnałowy. Po przykręceniu dysków należy podłączyć do dysków kable zasilające i sygnałowe.
  • Page 32 NHDR-6016-H1-II Skrócona instrukcja obsługi wersja 1.1 URUCHAMIANIE URZĄDZENIA 2.4. Podłączanie monitora Rejestrator współpracuje z monitorami wyposażonymi w złącze HDMI, VGA. Dla wyjścia HDMI dostępne są następujące rozdzielczości: 1280x1024, 1920x1080. UWAGA : Awaryjne przełączanie rozdzielczości ekranu jest możliwe po naciśnięciu prawego przycisku myszki po czasie dłuższym niż...

  • Page 33: Obsługa Rejestratora

    Wyjście audio umożliwia podłączenia głośnika ze wzmacniaczem. Sygnał na wyjściu audio wynosi ok 200mV przy impedancji 1kΩ. • Podłączenie urządzeń USB Rejestrator NHDR-6016-H1-II posiada 2 porty USB 2.0 na panelu tylnym. Porty umożliwiają podłączenie pamięci USB, myszy i innych kompatybilnych urządzeń USB. 3. OBSŁUGA REJESTRATORA 3.1. Opis panelu przedniego POWER Dioda sygnalizująca zasilanie rejestratora.
  • Page 34 NHDR-6016-H1-II Skrócona instrukcja obsługi wersja 1.1 OBSŁUGA REJESTRATORA 3.3. Pierwsze uruchomienie Po pierwszym uruchomieniu NHDR-a wyświetlane jest okno umożliwiające wybór języka używanego w menu (okno z lewej strony) oraz lokalizacji urządzania w (oknie z prawej strony). Kliknięcie lewym przyciskiem myszki w jednym z okien zmienia ustawiania. Aby wybrać język polski należy w oknie z lewej strony wybrać...
  • Page 35 NHDR-6016-H1-II Skrócona instrukcja obsługi wersja 1.1 OBSŁUGA REJESTRATORA W kreatorze zmiany hasła należy dokonać zmiany hasła. Hasło musi mieć długość co najmniej 8 znaków. Powinno zawierać cyfrę, i dużą i mała literę. Należy je wpisać na klawiaturze ekranowej dostępnej po kliknięciu w polach NOWE HASŁO i POTWIERDŹ HASŁO.
  • Page 36 NHDR-6016-H1-II Skrócona instrukcja obsługi wersja 1.1 OBSŁUGA REJESTRATORA Po kliknięciu na przycisku DALEJ wyświetli się okno umożliwiające ustawianie zestawu pytań i odpowiedzi, które mogą odblokować dostęp do rejestratora. Aby dodać pytanie należy kliknąć na polu PYTANIE aby za pomocą klawiatury wpisać pytanie.
  • Page 37 NHDR-6016-H1-II Skrócona instrukcja obsługi wersja 1.1 OBSŁUGA REJESTRATORA Naciśnięcie przycisku OK potwierdza zamiar formatowania dysku. Aby uruchomić formatowanie należy wprowadzić nawę użytkownika i hasło dla użytkownika z prawami administratora. Po wprowadzeniu nazwy użytkownika i hasła należy nacisnąć przycisk FORMATUJ TERAZ.
  • Page 38 NHDR-6016-H1-II Skrócona instrukcja obsługi wersja 1.1 OBSŁUGA REJESTRATORA 3.4. Wstępna konfiguracja Po pierwszym uruchomieniu NHDR-a wyświetlane jest okno kreatora ustawień. W celu właściwego skonfigurowania rejestratora należy postępować zgodnie z podaną procedurą: Informacja: Zalecane wartości ustawień w kamerach znajdują się w „Tabeli kompatybilności kamer” dostępnej na stronie www.novuscctv.com.
  • Page 39 Aby zmienić adresację kamer IP należy kliknąć na ikonie w kolumnie EDYTUJ (Funkcja działa z kamerami NOVUS IP serii 6000). Wprowadź adres w polu ADRES IP i ustawiania maski w polu MASKI POD następnie naciśnij przycisk OK w celu zapisania ustawień.
  • Page 40 NHDR-6016-H1-II Skrócona instrukcja obsługi wersja 1.1 OBSŁUGA REJESTRATORA Jeżeli występują problemy z połączeniem z kamerą należy wprowadzić poprawna nazwę użytkownika w polu NAZWA UŻYT i hasło w polu HASŁO a następnie nacisnąć przycisk OK w celu zapisania ustawień. Jeśli rejestrator nawiązał połączenie z kamerą w kolumnie STATUS zostanie wyświetlony napis POŁĄCZONY.
  • Page 41 NHDR-6016-H1-II Skrócona instrukcja obsługi wersja 1.1 OBSŁUGA REJESTRATORA - NAGRAJ PO DETEKCJI + NAGRAJ Z AKT. WEJ. - nagrywanie po zdarzeniu detekcji ruchu i po zdarzeniu wygenerowanym z wejścia alarmowego - ZAWSZE (24/7) + NAGRAJ PO DETEKCJ - nagrywanie ciągłe i dodatkowe nagrywanie po zdarzeniach detekcji ruchu.

  • Page 42: Menu Rejestratora

    MENU REJESTRATORA 4. MENU REJESTRATORA 4.1. Obserwacja obrazów z kamer Rejestratory sieciowe NOVUS posiadają wielopoziomowe menu wyświetlane na ekranie monitora służące do obsługi i programowania. Menu urządzenia jest wielojęzyczne i wyświetlane w jednym z następujących języków: angielski, polski i inne.
  • Page 43 NHDR-6016-H1-II Skrócona instrukcja obsługi wersja 1.1 MENU REJESTRATORA Ikony paska stanu AAT SYSTEMY BEZPIECZEŃSTWA SP. Z O.O. wszystkie prawa zastrzeżone...
  • Page 44 NHDR-6016-H1-II Skrócona instrukcja obsługi wersja 1.1 MENU REJESTRATORA Menu widok UWAGA : Szczegółowe informacje na temat konfiguracji obsługi oraz instalacji rejestratorów dostępne w pełnej wersji instrukcji obsługi dostępnej na stronie internetowej www.novuscctv.com AAT SYSTEMY BEZPIECZEŃSTWA SP. Z O.O. wszystkie prawa zastrzeżone...
  • Page 45 NHDR-6016-H1-II Skrócona instrukcja obsługi wersja 1.1 MENU REJESTRATORA 4.2. Wyszukiwanie i odtwarzanie nagrań. Aby rozpocząć odtwarzanie zarejestrowanych materiałów należy wybrać przycisk odtwarzanie w oknie podgląd na żywo, wyświetlone zostanie wówczas okno jak poniżej : GRAF ILUSTRUJĄCY NAGRANIA KALENDARZ OPCJE WYŚWIETLANIA...
  • Page 46 NHDR-6016-H1-II Skrócona instrukcja obsługi wersja 1.1 MENU REJESTRATORA • + / - 30 sekund - przesuwa bieżące odtwarzania do przodu lub tyłu o 30 sekund. • Lista zdarzeń - wyświetla listę zdarzeń (detekcji ruch, aktywacji wejść alarmowych) zarejestrowanych dla wybranych kanałów •...
  • Page 47 NHDR-6016-H1-II Skrócona instrukcja obsługi wersja 1.1 NOTATKI AAT SYSTEMY BEZPIECZEŃSTWA SP. Z O.O. wszystkie prawa zastrzeżone...
  • Page 48 AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 0 546, kontakt@aat.pl www.novuscctv.com/pl 2022-06-08 PF...
