U s e r 's m a n u a l
( s h o r t )

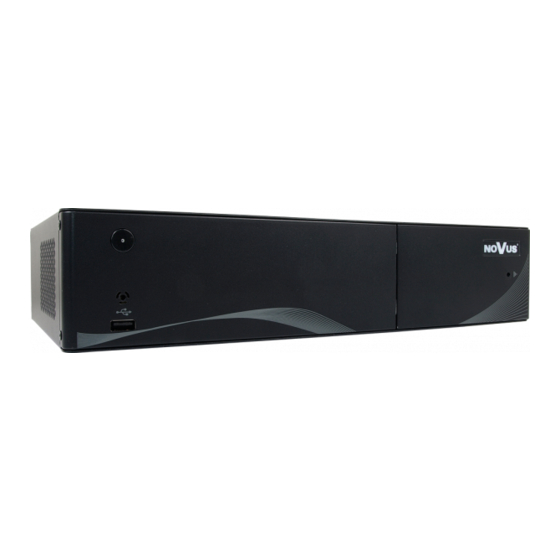

NVR-7308P8-H2
NVR-7316P8-H2
NVR-7524P8-H4

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NVR-7308P8-H2 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Novus NVR-7308P8-H2

Summary of Contents for Novus NVR-7308P8-H2

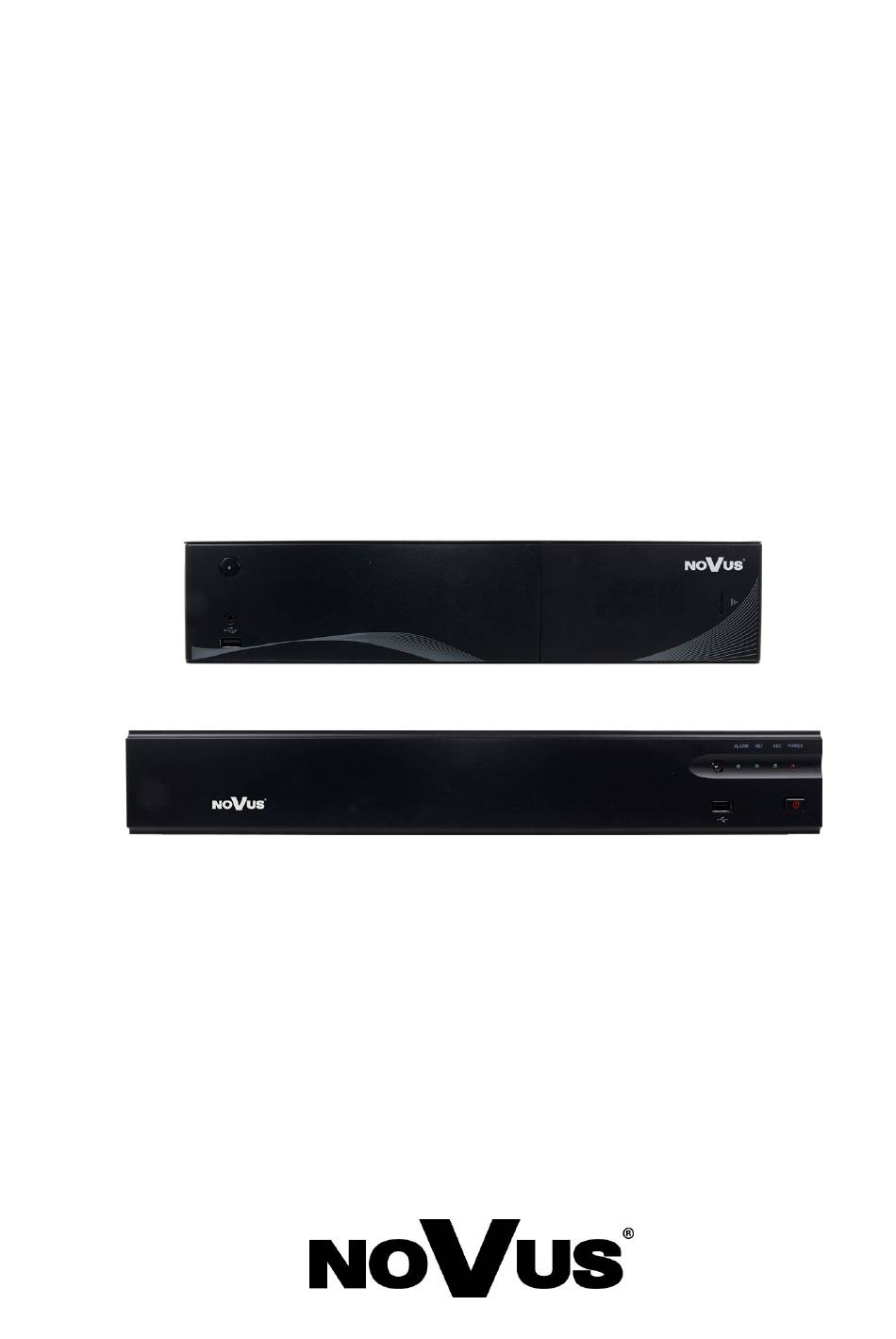

  • Page 1 U s e r ’s m a n u a l ( s h o r t ) NVR-7308P8-H2 NVR-7316P8-H2 NVR-7524P8-H4...

  • Page 2: Important Safeguards And Warnings

    NVR-7308P8-H2, NVR-7316P8-H2, NVR-7524P8-H4, User’s manual (Short) ver.1.0 IMPORTANT SAFEGUARDS AND WARNINGS All rights reserved © AAT Holding S.A.

  • Page 3: Foreword Information

    NVR-7308P8-H2, NVR-7316P8-H2, NVR-7524P8-H4, User’s manual (Short) ver.1.0 FOREWORD INFORMATION 1. FOREWORD INFORMATION 1.1. Network recorder’s technical data NVR-7308P8-H2 Video IP Cameras 8 channels at 2592 x 1944 resolution (video + audio) Supported Cameras/Protocols NOVUS, ONVIF Supported Resolution max. 2592 x 1944 Compression H.264...
  • Page 4 NVR-7308P8-H2, NVR-7316P8-H2, NVR-7524P8-H4, User’s manual (Short) ver.1.0 FOREWORD INFORMATION NVR-7316P8-H2 Video IP Cameras 16 channels at 2592 x 1944 resolution (video + audio) Supported Cameras/Protocols NOVUS, ONVIF Supported Resolution max. 2592 x 1944 Compression H.264 Monitor Output main (split screen, full screen, sequence): 1 x HDMI, 1 x VGA (up to 2 monitors simultaneously)
  • Page 5 NVR-7308P8-H2, NVR-7316P8-H2, NVR-7524P8-H4, User’s manual (Short) ver.1.0 FOREWORD INFORMATION NVR-7524P8-H4 Video IP Cameras 24 channels at 2592 x 1944 resolution (video + audio) Supported Cameras/Protocols NOVUS, ONVIF Supported Resolution max. 2592 x 1944 Compression H.264 Monitor Output main (split screen, full screen, sequence): 1 x HDMI, 1 x VGA (up to 2 monitors simultaneously)
  • Page 6 Company is not responsible for incompatibility problems resulting from cameras of other brands than NOVUS, which are using ONVIF protocol. If you are using ONVIF protocol cameras other than NOVUS brand it is recommended to test each time whether required functions work correctly.

  • Page 7: Starting The Device

    NVR-7308P8-H2, NVR-7316P8-H2, NVR-7524P8-H4, User’s manual (Short) ver.1.0 STARTING THE DEVICE STARTING THE DEVICE Electrical connection and other back panel elements. NVR-7308P8-H2, NVR-7316P8-H2 back panel NVR-7524P8-H4 back panel FAN: NVR fan, do not cover it. POWER SW: NVR power switch. POWER SOCKET: To plug in the power cord...
  • Page 8 NVR-7308P8-H2, NVR-7316P8-H2, NVR-7524P8-H4, User’s manual (Short) ver.1.0 STARTING THE DEVICE 2.2 HDD mounting Novus NVR supports 2 internal SATA HDD (models NVR-7308P8-H2, NVR-7316P8-H2) or 4 internal SATA HDD (model NVR-7524P8-H4). WARNING! In order to find information regarding the compatible models of HDDs and their maximum capacities, please contact Novus distributor or check the information presented at www.novuscctv.com.
  • Page 9 NVR-7308P8-H2, NVR-7316P8-H2, NVR-7524P8-H4, User’s manual (Short) ver.1.0 STARTING THE DEVICE Next put bracket with HDD on his place, and carefully push it into NVR socket. The same way install HDD2 if necessary. After installing all HDD close the front cover.
  • Page 10 NVR-7308P8-H2, NVR-7316P8-H2, NVR-7524P8-H4, User’s manual (Short) ver.1.0 STARTING THE DEVICE When all HDDs are installed mount bracket to the NVRs side and screw it tightly. Then connect the power cable and data cable to the disks. In the same way install HDDs in other brackets, and mount bracket in NVR.
  • Page 11 NVR-7308P8-H2, NVR-7316P8-H2, NVR-7524P8-H4, User’s manual (Short) ver.1.0 STARTING THE DEVICE 2.4. Connecting monitor This product supports following interfaces for main monitor: HDMI, VGA. For HDMI and VGA outputs following resolutions are supported: 800x600, 1024x768, 1280x720 1280x1024, 1366x768, 1440x900, 1920x1080. After changing resolution you have to confirm it by clicking YES. In case of monitor does not display anything please wait 8 seconds, then previous resolution will be restored.
  • Page 12 NVR-7308P8-H2, NVR-7316P8-H2, NVR-7524P8-H4, User’s manual (Short) ver.1.0 STARTING THE DEVICE 2.6. Connecting external devices  Connecting audio ports Audio output signal normally are above 200mV 1kΩ. You can connect to it the audio amplifier with the external speakers.  Connecting USB devices NVR has 1 x USB 2.0 port on front and one 1 x USB 3.0 on back.
  • Page 13 NVR-7308P8-H2, NVR-7316P8-H2, NVR-7524P8-H4, User’s manual (Short) ver.1.0 NVR OPERATING 3. NVR OPERATING 3.1. Front panel description ON/OFF Reset button (maintenance only) / Hardware turn on/off button. USB 2.0 port for external Flash memory and mouse connection. Shows power, recording, network connection or active alarm statuses.
  • Page 14 NVR-7308P8-H2, NVR-7316P8-H2, NVR-7524P8-H4, User’s manual (Short) ver.1.0 NVR OPERATING By default local authorization of NVR is disabled so you can manipulate NVR without any username or password. After configuring NVR it is strongly recommended to set up user password. Default login is root/pass. For safety reasons, it is recommended to change default user name and password.
  • Page 15 NVR-7308P8-H2, NVR-7316P8-H2, NVR-7524P8-H4, User’s manual (Short) ver.1.0 NVR OPERATING 3.4. Startup configuration Prior to using NVR for the first time, initial setup is strongly advised. Before you connect the IP cameras to the NVR, please set up network and stream parameters of IP cameras in the right way.
  • Page 16 NVR-7308P8-H2, NVR-7316P8-H2, NVR-7524P8-H4, User’s manual (Short) ver.1.0 NVR OPERATING III. Network Settings: set up network parameters according to you ISP information: IP (by default it is 192.168.1.100) SUBNET MASK (by default it is 255.255.255.0). Optionally if you are going to connect NVR to the Internet (for cloud access, sending email, etc) set up GATEWAY, PRIMARY and BACKUP DNS.
  • Page 17 NVR-7308P8-H2, NVR-7316P8-H2, NVR-7524P8-H4, User’s manual (Short) ver.1.0 NVR OPERATING IP Camera Management: menu allows to manage IP cameras connected to the system. There are two possibility to connect IP cameras:  Camera is connected to build-in PoE switch. In such situation camera will be automatically discovered and added to NVR at channel corresponding to PoE port of NVR (A selection).
  • Page 18 NVR-7308P8-H2, NVR-7316P8-H2, NVR-7524P8-H4, User’s manual (Short) ver.1.0 NVR OPERATING VI. Bitrate Integrated Management: menu allows to modify mainstream and substream values. Stream size could be chosen by user for each stream. After changing value, confirm it by SAVE button. It is also possible to set streams size automatically by using SMART CONFIG button.
  • Page 19 4. NVR MENU 4.1. Live monitoring NOVUS network video recorders features a multilingual OSD menu allowing to adjust the settings of the device. Available languages are: English, Polish, and others As soon as the NVR completes its initialization process, it will enter the real-time monitoring image.
  • Page 20 NVR-7308P8-H2, NVR-7316P8-H2, NVR-7524P8-H4, User’s manual (Short) ver.1.0 NVR MENU Right mouse click on screen will bring QUICK MENU for quick operation. QUICK MENU description: All rights reserved © AAT Holding S.A.
  • Page 21 NVR-7308P8-H2, NVR-7316P8-H2, NVR-7524P8-H4, User’s manual (Short) ver.1.0 NVR MENU After clicking icon MAIN MENU will be opened. Main Menu is divided on 9 section. Table below show short description each of it: Detailed information about configuration, service and installation of device is available in full version of user's manual located on the www.novuscctv.com...
  • Page 22 NVR-7308P8-H2, NVR-7316P8-H2, NVR-7524P8-H4, User’s manual (Short) ver.1.0 NVR MENU 4.2. Searching and playing recorded video To start the playback choose Data Inquiry menu. Then following window appears: CALENDAR GRAPH WITH RECORDING Choose the date from the calendar and press Inquiry button to find records for selected date.

  • Page 23: Playback Buttons

    NVR-7308P8-H2, NVR-7316P8-H2, NVR-7524P8-H4, User’s manual (Short) ver.1.0 NVR MENU VIDEO PLAYBACK WINDOW PLAYBACK CALENDAR GRAPH WITH GRAPH ZOOM BUTTONS RECORDING On calendar you can easy change playback range. Use graph zoom buttons to expand displaying graph on screen. Graph is displaying sum of each channel available recordings.
  • Page 24 NVR-7308P8-H2, NVR-7316P8-H2, NVR-7524P8-H4, User’s manual (Short) ver.1.0 NVR MENU 4.3. Changing the menu language If after NVR booting up the currently selected menu language is different than expected, to change it, please follow the steps below: Move mouse cursor to the bottom of the screen and click icon to display main menu.
  • Page 25 NVR-7308P8-H2, NVR-7316P8-H2, NVR-7524P8-H4, User’s manual (Short) ver.1.0 NVR MENU All rights reserved © AAT Holding S.A.
  • Page 26 2016-03-04 AN, TL AAT Holding S.A., 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 07 00, fax: +4822 546 07 59 www.novuscctv.com...
  • Page 27 ł u g i (skrócona) NVR-7308P8-H2 NVR-7316P8-H2 NVR-7524P8-H4...
  • Page 28 NVR-7308P8-H2, NVR-7316P8-H2, NVR-7524P8-H4, Instrukcja obsługi (skrócona) wer.1.0 UWAGI, OSTRZEŻENIA I WARUNKI BEZPIECZEŃSTWA Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC). Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna EMC 2004/108/EC. Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC do 1500VDC.

  • Page 29: Informacje Wstępne

    NVR-7308P8-H2, NVR-7316P8-H2, NVR-7524P8-H4, Instrukcja obsługi (skrócona) wer.1.0 INFORMACJE WSTĘPNE INFORMACJE WSTĘPNE 1.1. Dane techniczne rejestratorów sieciowych NVR-7308P8-H2 Wideo Kamery IP do 8 kanałów w rozdzielczości 2592 x 1944 (wideo + audio) Wspierane kamery/protokoły NOVUS, ONVIF Obsługiwana rozdzielczość maks. 2592 x 1944 Kompresja H.264...
  • Page 30 NVR-7308P8-H2, NVR-7316P8-H2, NVR-7524P8-H4, Instrukcja obsługi (skrócona) wer.1.0 INFORMACJE WSTĘPNE NVR-7316P8-H2 Wideo Kamery IP do 16 kanałów w rozdzielczości 2592 x 1944 (wideo + audio) Wspierane kamery/protokoły NOVUS, ONVIF Obsługiwana rozdzielczość maks. 2592 x 1944 Kompresja H.264 Wyjścia monitorowe główne (podział, pełny ekran, sekwencja): 1 x HDMI, 1 x VGA (do 2 monitorów jednocześnie) Wsparcie dwustrumieniowości...
  • Page 31 NVR-7308P8-H2, NVR-7316P8-H2, NVR-7524P8-H4, Instrukcja obsługi (skrócona) wer.1.0 INFORMACJE WSTĘPNE NVR-7524P8-H4 Wideo Kamery IP do 24 kanałów w rozdzielczości 2592 x 1944 (wideo + audio) Wspierane kamery/protokoły NOVUS, ONVIF Obsługiwana rozdzielczość maks. 2592 x 1944 Kompresja H.264 Wyjścia monitorowe główne (podział, pełny ekran, sekwencja): 1 x HDMI, 1 x VGA (do 2 monitorów jednocześnie) Wsparcie dwustrumieniowości...
  • Page 32 NOVUS podłączanych przy wykorzystaniu protokołu ONVIF. W wypadku korzystania z protokołu ONVIF w kamerze marki innej niż NOVUS zaleca się każdorazowo przeprowadzić test na poprawność obsługi w rejestratorze poszczególnych funkcji kamery.

  • Page 33: Uruchamianie Urządzenia

    NVR-7308P8-H2, NVR-7316P8-H2, NVR-7524P8-H4, Instrukcja obsługi (skrócona) wer.1.0 URUCHAMIANIE URZĄDZENIA 2. URUCHAMIANIE URZĄDZENIA 2.1. Opis złącz elektrycznych panelu tylnego NVR-7308P8-H2, NVR-7316P8-H2 NVR-7524P8-H4 WENTYLATOR: Wentylator, nie zastawiać WŁĄCZNIK: Włącznik zasilania ZŁACZE ZAŚ.: Gniazdo do podłączenia przewodu zasilającego ZŁĄCZE OCHR.: Złącze do podłączenia przewodu ochronnego AUDIO IN: Wejście audio do podłączenia mikrofonu*...
  • Page 34 NVR-7308P8-H2, NVR-7316P8-H2, NVR-7524P8-H4, Instrukcja obsługi (skrócona) wer.1.0 URUCHAMIANIE URZĄDZENIA 2.2 Instalacja dysków Rejestratory sieciowe serii 7000 umożliwiają montaż dwóch dysków wewnętrznych (modele NVR- 7308P8-H2, NVR-7316P8-H2) lub czterech dysków wewnętrznych (model NVR-7524P8-H4). UWAGA: W celu uzyskania informacji o kompatybilnych modelach twardych dysków oraz maksymalnych ich pojemnościach należy skontaktować...
  • Page 35 NVR-7308P8-H2, NVR-7316P8-H2, NVR-7524P8-H4, Instrukcja obsługi (skrócona) wer.1.0 URUCHAMIANIE URZĄDZENIA Następnie należy umieścić uchwyt dysku z powrotem w rejestratorze i ostrożnie wsunąć do środka. W taki sam sposób należy zainstalować drugi dysk. Po zainstalowaniu dysków należy zamknąć pokrywę. Opis instalacji dysków w modelu NVR-7524P8-H4 W celu zamontowania dysków twardych należy odkręcić...
  • Page 36 NVR-7308P8-H2, NVR-7316P8-H2, NVR-7524P8-H4, Instrukcja obsługi (skrócona) wer.1.0 URUCHAMIANIE URZĄDZENIA Następnie należy przykręcić uchwyt montażowy do podstawy rejestratora i podłączyć do dysków kable zasilający i sygnałowy. W ten sam sposób należy zamontować pozostałe dwa dyski. Po zakończeniu instalacji dysków należy założyć osłonę i przykręcić śrubami.
  • Page 37 NVR-7308P8-H2, NVR-7316P8-H2, NVR-7524P8-H4, Instrukcja obsługi (skrócona) wer.1.0 URUCHAMIANIE URZĄDZENIA 2.4. Podłączanie monitora Rejestrator współpracuje z monitorami wyposażonymi w złącze HDMI (lub DVI), VGA. Dla wyjść HDMI i VGA dostępne są następujące rozdzielczości: 1024x768, 1280x720 1280x1024, 1440x900, 1920x1080. Po zmianie rozdzielczości należy zapisać zmianę ustawień przyciskiem OK. Jeśli monitor nic nie wyświetli należy odczekać...

  • Page 38: Obsługa Rejestratora

    NVR-7308P8-H2, NVR-7316P8-H2, NVR-7524P8-H4, Instrukcja obsługi (skrócona) wer.1.0 OBSŁUGA REJESTRATORA 2.6. Połączenia urządzeń zewnętrznych  Podłączanie audio Wyjście audio umożliwia podłączenia głośnika ze wzmacniaczem. Sygnał na wyjściu audio wynosi ok 200mV przy impedancji 1kΩ.  Podłączenie urządzeń USB Rejestrator posiada 1 port USB 2.0 na panelu przednim oraz 1 port USB 3.0 na panelu tylnym. Porty umożliwiają...
  • Page 39 NVR-7308P8-H2, NVR-7316P8-H2, NVR-7524P8-H4, Instrukcja obsługi (skrócona) wer.1.0 OBSŁUGA REJESTRATORA 3. OBSŁUGA REJESTRATORA 3.1. Opis panelu przedniego Przycisk wyłączenia systemu Port USB 2.0 do podłączenia myszy ze złączem USB, lub pamięci typu Flash do kopiowania nagrań. Sygnalizują bieżący status zasilania i połączenia sieciowego.
  • Page 40 NVR-7308P8-H2, NVR-7316P8-H2, NVR-7524P8-H4, Instrukcja obsługi (skrócona) wer.1.0 OBSŁUGA REJESTRATORA Domyślnie rejestrator ma wyłączoną lokalną autoryzację użytkownika, tak wiec po uruchomieniu jest w pełni dostępny bez potrzeby podawania nazwy i hasła. Zaleca się włączyć autoryzację po zakończeniu instalacji systemu Domyślnym kontem użytkownika jest root/pass. Ze względów bezpieczeństwa zalecana jest zmiana domyślnego hasła.
  • Page 41 NVR-7308P8-H2, NVR-7316P8-H2, NVR-7524P8-H4, Instrukcja obsługi (skrócona) wer.1.0 OBSŁUGA REJESTRATORA 3.4. Wstępna konfiguracja Przed przystąpieniem do pracy z rejestratorem sieciowym należy przeprowadzić wstępną konfigurację urządzenia. Informacja: Zalecane wartości ustawień w kamerach znajdują się w „Tabeli kompatybilności kamer” dostępnej na stronie www.novuscctv.com. W przypadku ustawienia niewłaściwych wartości mogą wystąpić problemy z wyszukaniem, podłączeniem kamer lub uzyskaniem płynnego obrazu bez zniekształceń.
  • Page 42 NVR-7308P8-H2, NVR-7316P8-H2, NVR-7524P8-H4, Instrukcja obsługi (skrócona) wer.1.0 OBSŁUGA REJESTRATORA III. Sieć: menu pozwala zmienić ustawienia sieciowe rejestratora niezbędne do komunikacji, takie jak: IP (domyślne 192.168.1.100) Maska podsieci (domyślne ustawienia to 255.255.255.0). W przypadku gdy konieczne jest połączenie NVRa z Internetem (do zdalnego dostępu, wysyłania emaili, itp.) należy skonfigurować...
  • Page 43 NVR-7308P8-H2, NVR-7316P8-H2, NVR-7524P8-H4, Instrukcja obsługi (skrócona) wer.1.0 OBSŁUGA REJESTRATORA Zarządzanie kamerami : menu umożliwia dodawanie i usuwanie kamer oraz zmianę ich parametrów. Należy rozróżnić dwie metody podłączenia kamer IP:  Kamery podłączone bezpośrednio do portów PoE rejestratora zostaną automatycznie wykryte, podłączone i dodane na właściwym kanale wideo (odnośnik A). Dla kamer z ustawieniami fabrycznymi nie trzeba podawać...
  • Page 44 NVR-7308P8-H2, NVR-7316P8-H2, NVR-7524P8-H4, Instrukcja obsługi (skrócona) wer.1.0 OBSŁUGA REJESTRATORA VI. Konfiguracja strumieni kamer: menu umożliwia dostosowanie strumieni wideo kamer oraz dla pierwszego i drugiego strumienia. Wartości strumieni mogą być wybrane przez użytkownika samodzielnie, wówczas zmiany należy zatwierdzić przyciskiem ZAPISZ. Używając przycisku SZYBKA KONFIGURACJA można uruchomić...

  • Page 45: Menu Rejestratora

    MENU REJESTRATORA 4. MENU REJESTRATORA 4.1. Obserwacja obrazów z kamer Rejestratory sieciowe NOVUS posiadają wielopoziomowe menu wyświetlane na ekranie monitora służące do obsługi i programowania. Menu urządzenia jest wielojęzyczne i wyświetlane w jednym z następujących języków: angielski, polski i inne.
  • Page 46 NVR-7308P8-H2, NVR-7316P8-H2, NVR-7524P8-H4, Instrukcja obsługi (skrócona) wer.1.0 MENU REJESTRATORA Nazwa Ikona Opis Audio Włączenie/Wyłączenie audio Informacje Najechanie kursorem wyświetli aktualną temperaturę urządzenia Szybkie Uruchamia odtwarzanie 5 minut wstecz. odtwarzanie Podziały Wybór trybu podziału XX% pozostałej wolnej przestrzeni do zapisu, najechanie kursorem wy- Status dysków...
  • Page 47 NVR-7308P8-H2, NVR-7316P8-H2, NVR-7524P8-H4, Instrukcja obsługi (skrócona) wer.1.0 MENU REJESTRATORA Kliknięcie w ikonę uruchomi menu główne rejestratora. Menu to podzielone jest na 9 sekcji, tabela poniżej zawiera krótki opis zawartości każdej z nich. Ikona Opis Nazwa Menu umożliwia wyszukiwanie i odtwarzanie zarejestrowanych Odtwarzanie nagrań...
  • Page 48 NVR-7308P8-H2, NVR-7316P8-H2, NVR-7524P8-H4, Instrukcja obsługi (skrócona) wer.1.0 MENU REJESTRATORA 4.2. Wyszukiwanie i odtwarzanie nagrań. Aby rozpocząć odtwarzanie zarejestrowanych materiałów należy wybrać menu odtwarzanie, wyświetlone zostanie wówczas okno jak poniżej: KALENDARZ GRAF ILUSTRUJĄCY NAGRANIA Na kalendarzu należy wybrać pożądaną datę i wcisnąć przycisk WYSZUKAJ. Na grafie wyświetlone zostaną...
  • Page 49 NVR-7308P8-H2, NVR-7316P8-H2, NVR-7524P8-H4, Instrukcja obsługi (skrócona) wer.1.0 MENU REJESTRATORA OKNO ODTWARZANIA PRZYCISKI KALENDARZ GRAF ILUSTRUJĄCY SKALOWANIE NAWIGACYJNE NAGRANIA GRAFU Na kalendarzu można zmienić odtwarzany dzień. Przy pomocy przycisków SKALOWANIA GRAFU Można zwiększyć lub zmniejszyć zakres wyświetlanych nagrań. Wskaźnik wyświetla sumę...
  • Page 50 NVR-7308P8-H2, NVR-7316P8-H2, NVR-7524P8-H4, Instrukcja obsługi (skrócona) wer.1.0 MENU REJESTRATORA 4.3. Zmiana języka menu W przypadku, gdy po uruchomieniu rejestratora aktualnie wybrany język menu jest inny niż oczekiwany, w celu jego zmiany należy postępować zgodnie z poniższą procedurą: Należy przesunąć kursor do dołu ekranu i wybrać ikonę...
  • Page 51 NVR-7308P8-H2, NVR-7316P8-H2, NVR-7524P8-H4, Instrukcja obsługi (skrócona) wer.1.0 MENU REJESTRATORA AAT Holding S.A. wszystkie prawa zastrzeżone...
  • Page 52 2016-03-04 AN MK AAT Holding S.A. , 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 07 00, fax: +4822 546 07 59 www.novuscctv.com...
