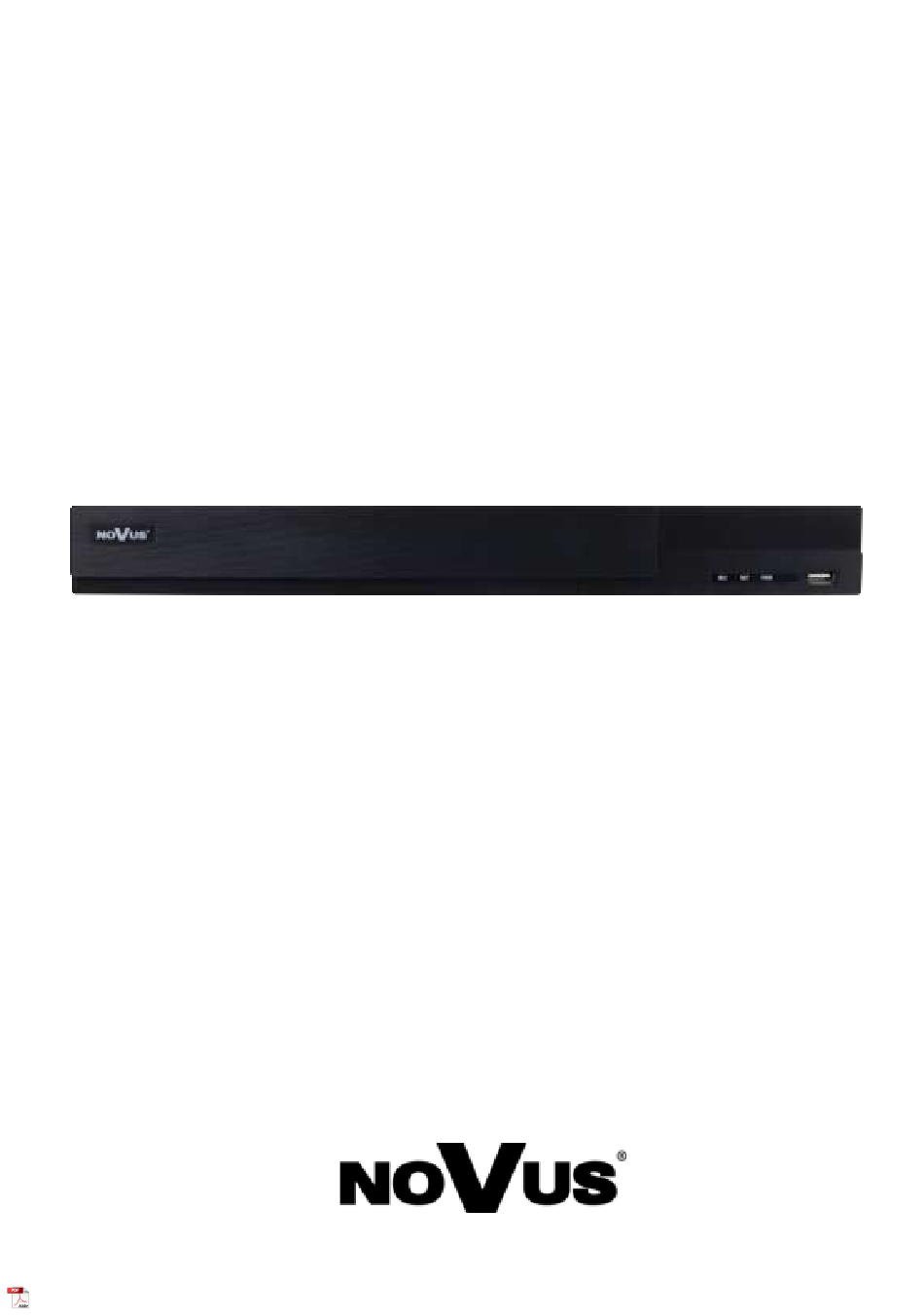

U s e r ' s m a n u a l
( s h o r t )
NVR-6232-H2/F

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NVR-6232-H2 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Novus NVR-6232-H2

Summary of Contents for Novus NVR-6232-H2

  • Page 1 U s e r ’ s m a n u a l ( s h o r t ) NVR-6232-H2/F...

  • Page 2: Important Safeguards And Warnings

    11. You cannot allow any metal objects get inside the recorder. It might cause serious damage. If a metal object gets inside the device contact the authorised Novus service immediately. 12. The manufacturer does not bear responsibility for damage or loss of data stored on HDDs or other media occurred during the usage of the product.

  • Page 3: Foreword Information

    NVR-6232-H2/F User’s manual (Short) ver.1.0 FOREWORD INFORMATION 1. FOREWORD INFORMATION 1.1. Network recorder’s technical data Video up to 32 channels at 3840 x 2160 resolution (video + audio) IP Cameras up to 16 channels at 3840 x 2160 resolution (video + audio) in face recognition mode...
  • Page 4 BEZPIECZEŃSTWA SP. Z O.O. is not responsible for incompatibility problems resulting from cameras of other brands than NOVUS, which are using ONVIF protocol. If you are using ONVIF protocol cameras other than NOVUS brand it is recommended to test each time whether required functions work correctly.

  • Page 5: Starting The Device

    NVR-6232-H2/F User’s manual (Short) ver.1.0 STARTING THE DEVICE STARTING THE DEVICE Electrical connection and other back panel elements. NVR-6232-H2/F CONNECTORS : Block of alarm input/output connectors AUDIO IN: Audio mono inputs to connect microphones. VGA: VGA connector, to connect VGA monitor...
  • Page 6 WARNING! In order to find information regarding the compatible models of HDDs and their maximum capacities, please contact Novus distributor or check the information presented at www.novuscctv.com. AAT SYSTEMY BEZPIECZEŃSTWA SP. Z O.O. is not responsible for any problems from using not recommended hard drives.
  • Page 7 NVR-6232-H2/F User’s manual (Short) ver.1.0 STARTING THE DEVICE After removing the housing, mount the disk or disks using the mounting screws (4 pieces per disk). The drives should be screwed in the places marked in the picture below After screwing the disks, connect the signal and power cables between the disk and the recorder main board.

  • Page 8: Network Switch

    For HDMI following resolutions are supported: 1280x1024, 1920x1080 i 3840x2160. 2.5. Connecting camera and Network NVR-6232-H2/F need external network switch for connecting cameras. Please notice that the Ethernet connection is effective within 100 meter distance. To connect IP cameras please connect cables like on image and follow the described below.
  • Page 9 Alarm in Alarm out RS485 The NVR-6232-H2/F network recorder has alarm inputs and outputs. The alarm inputs are marked in the ALARM-IN section. The individual inputs should be connected as shown in the figure below: ALARM IN1 IN2 IN3 IN4 CZUJNIK An example of connecting the alarm output no.
  • Page 10 NVR-6232-H2/F User’s manual (Short) ver.1.0 NVR OPERATING 3. NVR OPERATING 3.1. Front panel description LEDs for monitoring NVR activity. - REC - monitors recording activity - NET - monitors networking activity - PWR - activities when power is on USB PORT USB 2.0 port for external Flash memory and mouse connection.
  • Page 11 NVR-6232-H2/F User’s manual (Short) ver.1.0 NVR OPERATING The next wizard window allows you to set time parameters such as TIME ZONE, SYSTEM TIME, DATE FORMAT, TIME FORMAT, DST, SYNCHRONOUS, NTP SERVER and VIDEO FORMAT. After making your selection, click the NEXT button. You must change the password in the password change wizard.
  • Page 12 NVR-6232-H2/F User’s manual (Short) ver.1.0 NVR OPERATING After clicking on the NEXT button, a window is displayed that allows you to set a set of questions and answers that can unlock access to the recorder. To add a question, click on the QUESTION field to enter the question using the keyboard. Then click on the ANSWER field to enter the answer to the question.
  • Page 13 NVR-6232-H2/F User’s manual (Short) ver.1.0 NVR OPERATING If the STATUS field displays information about the inaccessibility of the disk, format the disk by clicking on the FORMAT button. A window appears asking you to confirm that you want to format the disk.
  • Page 14 NVR-6232-H2/F User’s manual (Short) ver.1.0 NVR OPERATING 3.4. Startup configuration Prior to using NVR for the first time, initial setup is strongly advised. Before you connect the IP cameras to the NVR, please set up network and stream parameters of IP cameras in the right way.
  • Page 15 NVR-6232-H2/F User’s manual (Short) ver.1.0 NVR OPERATING I. NETWORK SETTINGS : By default, the recorder has the download of the IP address and DNS settings from the DHCP server enabled. If retrieving the address fails, the DVR is available at 192.168.1.100 with a subnet mask of 255.255.255.0.
  • Page 16 NVR. To change the addressable cameras, click on the icon in the column EDIT (This works with cameras NOVUS IP 6000 series). Enter the address in the IP ADDRESS field and set the masks in the SUBNET MASK, then press the OK button to save the settings.

  • Page 17: Record Settings

    NVR-6232-H2/F User’s manual (Short) ver.1.0 NVR OPERATING If you are having problems connecting to the camera, you must enter the correct user name in the USER NAME and password in the PASSWORD field and then press the OK button to save the settings.
  • Page 18 NVR-6232-H2/F User’s manual (Short) ver.1.0 NVR OPERATING You can set one of the modes: - MANUAL RECORD SETTINGS - You can set the recording time from the moment you select the manual recording in range from 1 minute to 1 hour or manually off recording.
  • Page 19 NVR-6232-H2/F User’s manual (Short) ver.1.0 NVR OPERATING This panel allows you to scan the QR code in the SuperLive Plus application or enter the device code on autonat.com to connect to a device connected to the Internet behind a NAT-equipped router. To add...

  • Page 20: Video Window

    4. NVR MENU 4.1. Live monitoring NOVUS network video recorders features a multilingual OSD menu allowing to adjust the settings of the device. Available languages are: English, Polish, and others As soon as the NVR completes its initialization process, it will enter the real-time monitoring image.
  • Page 21 NVR-6232-H2/F User’s manual (Short) ver.1.0 NVR MENU Item Icon Description Settings Click to run configuration of NVR parameters Logout Starts playback menu Shutdown Starts backup menu Menu bar icons Item Icon Description Start Click to open start menu Full screen...
  • Page 22 NVR-6232-H2/F User’s manual (Short) ver.1.0 NVR MENU Icon Description Item OSD ON/OSD OFF Turns on/off OSD information Playback Starts playback for displayed cameras Manual Record Turn on / off manually recording channels. Manual Alarm Allow to trigger the alarm manually.
  • Page 23 NVR-6232-H2/F User’s manual (Short) ver.1.0 NVR MENU 4.2. Searching and playing recorded video To begin playback of recorded material, select the button to play in the live preview, you will see the window below: GRAPH WITH RECORDING CALENDAR VIEW OPTIONS REPLAY OPTIONS Select the desired date on the calendar and press the OK button.
  • Page 24 NVR-6232-H2/F User’s manual (Short) ver.1.0 NVR MENU Item Icon Descryption Displays the recordings made in manual Manualy recording mode Sensor Displays alarm recordings from alarm inputs Displays recordings triggered by all types of All AI intelligent image analysis alarms Displays recordings triggered by motion...
  • Page 25 NVR-6232-H2/F User’s manual (Short) ver.1.0 NVR MENU The following options are available in the display options: Item Icon Descryption Displays video images on the entire menu scre- Full Screen Enable / Disable NVR OSD display Sets the number of divisions available in the...
  • Page 26 NVR-6232-H2/F User’s manual (Short) ver.1.0 NVR MENU 4.4. Starting face recognition in the recorder. The NVR-6232-H2/F recorder in normal operation mode supports 32 video channels. When the face recognition function recorder supports video channels. To start the face recognition function, the number of cameras added from the NVR must not exceed In the main menu please choose AI/EVENT then in submenu click on FACE RECOGNITION section.
  • Page 27 NVR-6232-H2/F User’s manual (Short) ver.1.0 NVR MENU 4.4. Changing the menu language If after NVR booting up the currently selected menu language is different than expected, to change it, please follow the steps below: Click-on bottom left on start menu button .
  • Page 28 2021-09-29 MB, MK SYSTEMY BEZPIECZEŃSTWA SP. Z O.O. , 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 07 00, fax: +4822 546 07 59 www.novuscctv.com...
  • Page 29 ł u g i (skrócona) NVR-6232-H2/F...
  • Page 30 NVR-6232-H2/F Instrukcja obsługi (skrócona) wer.1.0 UWAGI, OSTRZEŻENIA I WARUNKI BEZPIECZEŃSTWA PRODUKT SPEŁNIA WYMAGANIA ZAWARTE W DYREKTYWACH: DYREKTYWA PARLAMENTU EUROPEJSKIEGO I RADY2014/30/UE z dnia 26 lutego 2014 r. w sprawie harmonizacji ustawodawstw państw członkowskich odnoszących się do kompatybilności elektromagnetycznej (Dz.U. L 096 z 29.3.2014, str. 79—106, z późniejszymi zmianami) –...

  • Page 31: Informacje Wstępne

    NVR-6232-H2/F Instrukcja obsługi (skrócona) wer.1.0 INFORMACJE WSTĘPNE INFORMACJE WSTĘPNE 1.1. Dane techniczne rejestratorów sieciowych Wideo do 32 kanałów w rozdzielczości 3840 x 2160 (wideo + audio) Kamery IP do 16 kanałów w rozdzielczości 3840 x 2160 (wideo + audio) w trybie rozpoznawania twarzy Maksymalna wspierana rozdzielczość...
  • Page 32 NOVUS podłączanych przy wykorzystaniu protokołu ONVIF. W wypadku korzystania z protokołu ONVIF w kamerze marki innej niż NOVUS zaleca się każdorazowo przeprowadzić test na poprawność obsługi w rejestratorze poszczególnych funkcji kamery.

  • Page 33: Uruchamianie Urządzenia

    NVR-6232-H2/F Instrukcja obsługi (skrócona) wer.1.0 URUCHAMIANIE URZĄDZENIA 2. URUCHAMIANIE URZĄDZENIA 2.1. Opis złącz elektrycznych panelu tylnego NVR-6232-H2/F ZŁĄCZA: Blok złączy wejść/wyjść alarmowych AUDIO IN: Wejście audio do podłączenia mikrofonu VGA: Złącze monitora, należy użyć przewodu VGA D-SUB HDMI: Złącze monitora w standardzie HDMI USB 3.0:...
  • Page 34 NVR-6232-H2/F Instrukcja obsługi (skrócona) wer.1.0 URUCHAMIANIE URZĄDZENIA 2.2 Instalacja dysków Rejestrator sieciowy NVR-6232-H2/F umożliwia montaż maksymalnie dwóch dysków wewnętrznych. UWAGA: W celu uzyskania informacji o kompatybilnych modelach twardych dysków oraz maksymalnych ich pojemnościach należy skontaktować się z dystrybutorem lub sprawdzić na stronie www.novuscctv.com.
  • Page 35 NVR-6232-H2/F Instrukcja obsługi (skrócona) wer.1.0 URUCHAMIANIE URZĄDZENIA Po zdjęciu obudowy należy zamontować dysk lub dyski przy użyciu śrub montażowych (4 sztuki na dysk). Dyski należy przykręcić w miejscach oznaczanych na obrazie poniżej Po przykręceniu dysków należy podłączyć kable sygnałowe i zasilające między dyskiem a płytą...
  • Page 36 Dla wyjścia HDMI dostępne są następujące rozdzielczości: 1280x1024, 1920x1080 i 3840x2160. 2.5. Podłączanie kamer i sieci Rejestrator NVR-6232-H2/F wymaga użycia przełącznika sieciowego do podłączenia kamer. Dopuszczalna odległość kabla od przełącznika do każdej z kamer wynosi 100m. Kamery, Internet i inne urządzeni należy podłączyć jak pokazano poniżej.
  • Page 37 Wejścia Wyjścia alarmowe alarmowe Złącza RS485 Złącza masy Rejestrator sieciowy NVR-6232-H2/F posiada wejścia i wyjście alarmowe. Wejścia alarmowe oznaczone są w sekcji ALARM-IN. Poszczególne wejścia powinny być połączone tak jak na rysunku przedstawionym poniżej: ALARM IN1 IN2 IN3 IN4 CZUJNIK Przykład podłączenia wyjścia alarmowego nr.

  • Page 38: Obsługa Rejestratora

    NVR-6232-H2/F Instrukcja obsługi (skrócona) wer.1.0 OBSŁUGA REJESTRATORA 3. OBSŁUGA REJESTRATORA 3.1. Opis panelu przedniego DIODY LED Diody sygnalizacji pracy rejestratora. - REC - uruchomione nagrywanie - NET - przesyłanie danych w sieci komputerowej - PWR - aktywne zasilanie sieciowe GNIAZDO USB Port USB 2.0 do podłączenia myszy ze złączem USB lub pamięci typu...
  • Page 39 NVR-6232-H2/F Instrukcja obsługi (skrócona) wer.1.0 OBSŁUGA REJESTRATORA Następne okno kreatora umożliwia ustawianie parametrów czasowych jak STREFA CZASOWA, CZAS SYSTEMU, FORMAT DATY, FORMAT CZASU, CZAS LETNI, SYNCHRONIZACJA, SERWER NTP i FORMAT WIDEO. Po dokonaniu wyboru należy kliknąć przycisk DALEJ. W kreatorze zmiany hasła należy dokonać zmiany hasła. Hasło musi mieć długość co najmniej 8 znaków.
  • Page 40 NVR-6232-H2/F Instrukcja obsługi (skrócona) wer.1.0 OBSŁUGA REJESTRATORA Po kliknięciu na przycisku DALEJ wyświetli się okno umożliwiające ustawianie zestawu pytań i odpowiedzi, które mogą odblokować dostęp do rejestratora. Aby dodać pytanie należy kliknąć na polu PYTANIE aby za pomocą klawiatury wpisać pytanie.
  • Page 41 NVR-6232-H2/F Instrukcja obsługi (skrócona) wer.1.0 OBSŁUGA REJESTRATORA Jeśli w polu STANU wyświetlona jest informacja o niedostępności dysku należy sformatować dysk klikając na przycisku FORMATUJ. Wyświetlone zostanie okno z pytaniem o potwierdzenie zamiaru formatowania dysku. UWAGA : Formatowanie powoduje utratę informacji zapisanych na dysku twardym.
  • Page 42 NVR-6232-H2/F Instrukcja obsługi (skrócona) wer.1.0 OBSŁUGA REJESTRATORA 3.4. Wstępna konfiguracja Po pierwszym uruchomieniu NVR-a wyświetlane jest okno kreatora ustawień (jeśli funkcja nie została wcześniej wyłączona). W celu właściwego skonfigurowania rejestratora należy postępować zgodnie z podaną procedurą: Informacja: Zalecane wartości ustawień w kamerach znajdują się w „Tabeli kompatybilności kamer” dostępnej na stronie www.novuscctv.com.

  • Page 43: Ustawienia Sieciowe

    NVR-6232-H2/F Instrukcja obsługi (skrócona) wer.1.0 OBSŁUGA REJESTRATORA USTAWIENIA SIECIOWE : Rejestrator domyślnie posiada włączone pobieranie adresu IP oraz ustawień DNS z serwera DHCP. Jeśli pobieranie adresu nie powiedzie się, rejestrator jest dostępny pod adresem 192.168.1.100 z maską podsieci 255.255.255.0. W wyświetlonym menu można zmienić...
  • Page 44 NVR-6232-H2/F Instrukcja obsługi (skrócona) wer.1.0 OBSŁUGA REJESTRATORA DODAJ KAMERY : Umożliwia konfigurację kamer IP i dodanie ich do rejestratora. Górne okno wyświetla kamery wyszukane przez rejestrator. W dolnym oknie znajdują się lista dostępnych kanałów istniej możliwość zmiany nazwy kanału po kliknięciu w polu EDYTUJ.

  • Page 45: Ustawienia Nagrywania

    NVR-6232-H2/F Instrukcja obsługi (skrócona) wer.1.0 OBSŁUGA REJESTRATORA Jeżeli występują problemy z połączeniem z kamerą, należy wprowadzić poprawna nazwę użytkownika w polu NAZWA UŻYT i hasło w polu HASŁO a następnie nacisnąć przycisk OK w celu zapisania ustawień. Jeśli rejestrator nawiązał połączenie z kamerą w kolumnie STATUS zostanie wyświetlony napis POŁĄCZONY.
  • Page 46 NVR-6232-H2/F Instrukcja obsługi (skrócona) wer.1.0 OBSŁUGA REJESTRATORA Można ustawić jeden z trybów : Tryb RĘCZNY - w tym trybie użytkownik musi ręcznie wywołać nagrywanie kanałów Ustawienia nagrywanie ręcznego - umożliwia wybór harmonogramów nagrywania dla każdej z kamer. AUTOMATYCZNY - ustawia dla wszystkich kamer jeden z poniższych trybów : - NAGRAJ PO DETEKCJI - uruchamia nagrywanie po otrzymaniu informacji z kamery o detekcji ruchu.
  • Page 47 NVR-6232-H2/F Instrukcja obsługi (skrócona) wer.1.0 OBSŁUGA REJESTRATORA Ten panel umożliwia zeskanowanie kodu QR w aplikacji SuperLive Plus lub wpisanie kodu urządzenia do witryny autonat.com w celu połączenia się z urządzeniem podłączonym do sieci Internetu znajdującym się za routerem wyposażonym w funkcje NAT. Aby dodać urządzenia w do listy urządzeń...

  • Page 48: Menu Rejestratora

    MENU REJESTRATORA 4. MENU REJESTRATORA 4.1. Obserwacja obrazów z kamer Rejestratory sieciowe NOVUS posiadają wielopoziomowe menu wyświetlane na ekranie monitora służące do obsługi i programowania. Menu urządzenia jest wielojęzyczne i wyświetlane w jednym z następujących języków: angielski, polski i inne.
  • Page 49 NVR-6232-H2/F Instrukcja obsługi (skrócona) wer.1.0 MENU REJESTRATORA Menu start Nazwa Ikona Opis Ustawienia Uruchamia menu z ustawieniami Wyloguj Wylogowuje użytkownika z menu rejestratora Wyłącz Wyłącznie rejestratora Ikony paska stanu Nazwa Ikona Opis Start Uruchamia menu Start Pełny ekran Przełącza obraz wideo na cały ekran Pojedynczy obraz Przełącza do pojedynczego widoku wideo...
  • Page 50 NVR-6232-H2/F Instrukcja obsługi (skrócona) wer.1.0 MENU REJESTRATORA Nazwa Ikona Opis Wł/Wył OSD Włącza / wyłącza wyświetlane informacji OSD Odtwarzanie Uruchamia odtwarzanie wyświetlanych kamer Nagrywanie ręczne Włącza/wyłącz ręczne nagrywanie kanałów Alarm ręczny Uruchamianie alarmu ręcznego Status nagrywania Wyświetla informację o nagrywaniu Stan alarmów...

  • Page 51: Opcje Wyświetlania

    NVR-6232-H2/F Instrukcja obsługi (skrócona) wer.1.0 MENU REJESTRATORA 4.2. Wyszukiwanie i odtwarzanie nagrań. Aby rozpocząć odtwarzanie zarejestrowanych materiałów, należy wybrać przycisk odtwarzanie w oknie podgląd na żywo, wyświetlone zostanie wówczas okno jak poniżej : GRAF ILUSTRUJĄCY NAGRANIA KALENDARZ OPCJE ODTWARZANIA OPCJE WYŚWIETLANIA Na kalendarzu należy wybrać...
  • Page 52 NVR-6232-H2/F Instrukcja obsługi (skrócona) wer.1.0 MENU REJESTRATORA Nazwa Ikona Opis Wyświetla nagrania nagrane w trybie nagrywania Ręczny ręcznego Wyświetla nagrania nagrane w trybie alarmu Czujnik z wejść alarmowych Wyświetla nagrania wyzwolone wszystkimi Wszystkie inteligencje rodzajami alarmów inteligentnej analizy obrazu Alarm ruch Wyświetla nagrania wyzwolone detekcją...
  • Page 53 NVR-6232-H2/F Instrukcja obsługi (skrócona) wer.1.0 MENU REJESTRATORA W opcjach wyświetlania dostępne są następujące opcje : Nazwa Ikona Opis Pełny ekran Wyświetla obrazy wideo na całym ekranie menu Włącza/Wyłącza wyświetlanie OSD NVRa Ustawia ilość dostępnych podziałów w menu od- Podział twarzania Kamera Umożliwia wybranie kanałów do wyświetlania...
  • Page 54 MENU REJESTRATORA 4.3. Uruchamianie rozpoznawania twarzy w rejestratorze. Rejestrator NVR-6232-H2/F w normalnym trybie pracy obsługuje 32 kanały wideo. Przy włączonej funkcji rozpoznawania twarzy rejestrator obsługuje do 16 kanałów wideo. Aby uruchomić funkcję rozpoznawania twarzy liczba kamer dodanych od NVRa nie może być...
  • Page 55 NVR-6232-H2/F Instrukcja obsługi (skrócona) wer.1.0 NOTATKI 4.4. Zmiana języka menu W przypadku, gdy po uruchomieniu rejestratora aktualnie wybrany język menu jest inny niż oczekiwany, w celu jego zmiany należy postępować zgodnie z poniższą procedurą : Należy wybrać przycisk otwierania MENU a następnie wybrać...
  • Page 56 2021-09-29 MB MK AAT Systemy Bezpieczeństwa sp. z o.o. ., ul. Puławska 431, 02-801 Warszawa tel.: +4822 546 07 00, fax: +4822 546 07 59 www.novuscctv.com...
