ETON CORE A2 GEBRÜCKTER BETRIEB
ANLEITUNG ZUM BRÜCKENBETRIEB DER CORE A2 HIGH-END ENDSTUFE
Schließen Sie zunächst Ihren ETON CORE A2, 2-Kanal High-End Verstärker wie in der Bedie-
nungsanleitung beschrieben an. Achten Sie hierbei auf die Warnhinweise und Informationen in
Ihrer Bedienungsanleitung! Vorsicht, klemmen Sie niemals den Verstärker unter Strom an!
Sollten Sie Ihren CORE A2 Verstärker im Brückenbetrieb (2-Kanal auf 1 Kanal gebrückt) ver-
wenden wollen, um zum Beispiel einen Subwoofer mit nur einer Schwingspule zu betreiben,
so beachten Sie folgende Informationen. Achten Sie darauf, den Widerstandswert von 2 Ohm
nicht zu unterschreiten! Der Verstärker kann nicht unter 2 Ohm betrieben werden!
Der CLASS-AB Verstärker wurde für den Einsatz an 2 Ohm bzw. 4 Ohm oder höher konzipiert.

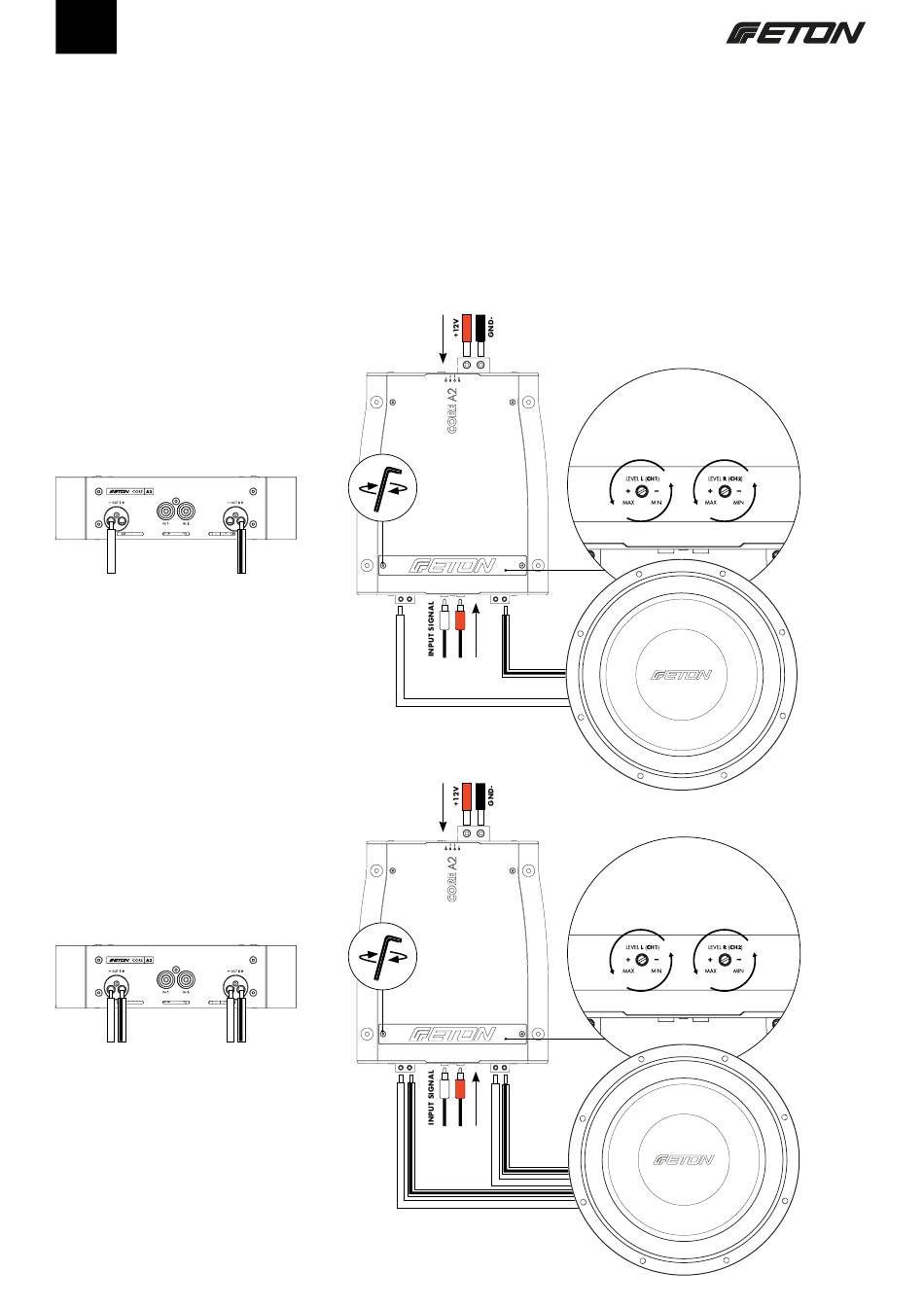

SUBWOOFER SINGLE VOICECOIL LAYOUT
–
4 Ohm gebr.
SUBWOOFER DOUBLE VOICECOIL LAYOUT
– + –
2 x 2 Ohm
+
–
+
– +
Der Verstärker is nicht für Ströme unter 2 Ohm ausgelegt! Achtung: Ihr Verstärker kann dabei
irreparable Schäden nehmen, die nicht von der Garantie abgedeckt sind! Daher überprüfen Sie
stets ihr Anschluss-Layout und messen Sie ggf. unter zu Hilfename eines Mulitmeters den aktuell
anliegenden Widerstand.
GAIN- / LEVEL-EINSTELLUNG: Bei der Pegel- / Verstärkungseinstellung im gebrückten Betrieb
müssen Sie vorsichtig sein, bitte verwenden Sie dazu ein Multimeter! Linker und rechter Kanal
müssen gleich sein!
Leistung an 4 Ohm: 2 x 138 W (RMS) | Leistung an 2 Ohm: 2 x 255 W (RMS) |
Leistung an 4 Ohm gebrückt: 1 x 504 W (RMS)
GAIN / LEVEL CONTROL CH 1 + CH 2
+
– +
GAIN / LEVEL CONTROL CH 1 + CH 2
– +
– +
