- Page 1 Manual A 155F / A 155HW OBS! BYT FILTER REGELBUNDET...

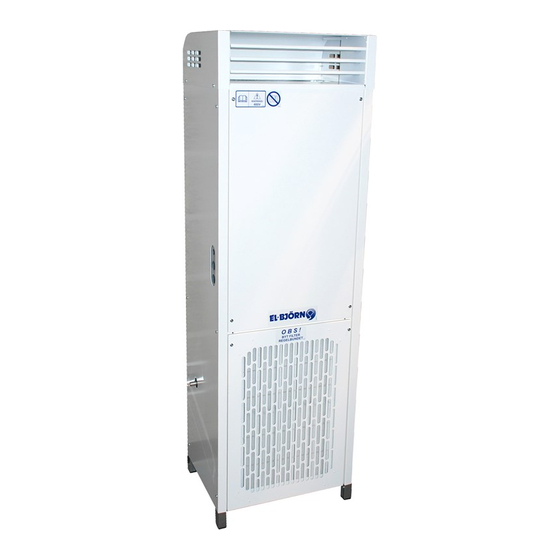

- Page 2 Avfuktare A 155 är konstruerad för torkning av tvätt i större torkrum t.ex. en hyresfastighet. Avfuktaren kan förses med ett rörsystem för upphängning av tvätt. Denna manualen behandlar både avfuktare A 155F (standard) och A 155HW (hot water/hetvatten). Avfuktare A 155 är en kondensavfuktare och bygger på principen att luftens fuktighet kondenserar på kalla ytor. De kalla ytorna skapas på...
-
Page 3: Teknisk Data
Mått H x B x D : 1500 x 470 x 370 mm Vikt: 70 kg Elanslutning: 3N~400V +PE Avsäkring: 10 A, trög Märkeffekt (A 155F) 5400W Tillsatsvärme: 4000W Märkeffekt (A 155HW) 1400W Tillsatsvärme: Hetvatten <+55º (Vattenflödet ca 5,6 l/min, Effekt ca 3,4kw. Vid delta 10º) Luftflöde(friblåsande):... - Page 4 UPPSTÄLLNING Avfuktaren ställs upp vågrätt på ett plant och stabilt underlag intill en vägg. Montera och justera de ställbara fötterna, så att avfuktaren står vågrätt. Montera de två tippskydden på vardera sidan mellan avfuktaren och väggen. Då avfuktaren levereras med rörsystem (ersätter torklinor) för hängning av tvätt skall detta monteras på...
- Page 5 Timer, mekaniskt uppvridbar (tillbehör) Som tillbehör till torkrumsavfuktaren kan en mekanisk timer monteras för att reglera drifttiden. Montera timern på lämplig plats (t.ex innanför dörren) i torkrummet och anslut enligt följande: • Använd kabel med min. area 0,75 mm² • Koppla in på...
- Page 6 DRIFT HANTERING NORMALDRIFT Start Timer med förinställd tid Tryck på startknappen (B) och torkrumsavfuktaren går under inställd tid (fabriksinställd 2,5 tim). Om startknappen trycks in under drift börjar driftstiden om från noll. Avfuktaren kan stoppas med stoppknappen (C). Timer mekaniskt uppvridbar Vrid timerns ratt (D) till önskad driftstid.
- Page 7 TERMOSTAT VÄRME(GT1) Överhettningsskydd (GT2:1 och GT2:2) Termostat GT1 styr värmebatteriet och är inställbar 0-9 GT2:1 och GT2:2 är överhettningsskydd som är placerade i (motsvarar ca 0 - +50°C). värmebatteriet och bryter manöverströmmen till kontaktor Normalinställning = 7 K3 vid 90ºC. De måste återställas manuellt då temperaturen Termostaten är placerad innanför el-luckan.
-
Page 8: Service / Underhåll
SERVICE / UNDERHÅLL VARNING! Innan underhållsarbete utförs på avfuktaren skall maskinen göras spänningslös. Detta görs genom att strömmen stängs av med hjälp av arbetsbrytaren. Allt underhåll på elsystemet skall utföras av behörig elektriker. Allt underhåll på kylsystemet skall utföras av behörig kylmontör. Varje år VARNING! Kontrollera varje år nedanstående punkter. - Page 9 ÅTERSTÄLLNING ÖVERHETTNINGSSKYDD (GT2:1 OCH GT2:2) Om värmebatteriet slutar fungera kan det bero på att överhettningsskydd GT2:1/GT2:2 har löst ut. Överhettningsskydden är placerad i övre delen bakom el-luckan och återställs enligt följande: 1. Stäng av strömmen genom att slå ifrån arbetsbrytaren. 2.
-
Page 10: Personal Protective Equipment
SAFETY may not play with the device. Children may not clean or perform maintenance on the device without supervision. Warning signs and instructions on the product. • However, the product is suitable for use in situations where there are persons (including children) with reduced Read the instruction manual carefully and ensure you physical or mental capacity or diminished responsibility. -
Page 11: Application Area
Dimensions H x W x L: 1500 x 470 x 370 mm Weight: 70 kg Electrical connection: 3N~400V+PE Fuse: 10A, slow Rated power: (A 155F) 5400W Auxiliary heating: 4000W Rated power: (A 155HW) 1400W Auxiliary heating: Hot water <+55°C (Water flow 5,6 l/min, Power 3,4kW) -
Page 12: Electrical Connection
Assembly Assemble the dehumidifier horizontally on a flat, stable surface next to a wall. Attach and adjust the feet until the dehumidifier is standing horizontal. Attach the two anti-tip devices on either side between the wwdehumidifier and the wall. When the dehumidifier is delivered with piping (replacing the drying lines) for the hanging of laundry, it should be mounted on the dehumidifier according to instruction provided with the piping. - Page 13 Timer, mechanical wind-up (accessory) A mechanical timer can be fitted as an accessory to the drying room dehumidifier. Fit the timer in a suitable place (e.g. inside the door) in the drying room, and connect as follows: • Use a cable with 1.5 mm min.
-
Page 14: Operation
OPERATION HANDLING DURING NORMAL OPERATION Start Electronic timer with preset time Press the start button (B) and the drying room dehumidifier will run for the preset time (factory setting 2.5 h). If the start button is pressed again during operation, the operating time will start again from zero. -
Page 15: Electrical System
GT1 controls the auxiliary heating and can be set from 0-9 (equivalent to approx. 0 - 50°C). Overheating protector A 155F (GT2:1 and GT2:2) Normal setting = 7 GT2:1 and GT2:2 are two thermocontacts inside the heating The thermostat is located inside the electrical cover. -
Page 16: Service & Maintenance
SERVICE/ MAINTENANCE WARNING! Before performing any maintenance work on the drying room dehumidifier, the machine must be disconnected from the electrical supply. This is done by turning of the main (operation) switch. All maintenance on the electrical system must be performed by qualified electricians. All maintenance on the cooling system must be performed by qualified cooling technicians. -
Page 17: Repairs/Spare Parts
Repairs/spare parts. In case of extensive repairs, please contact your distributor. NOTE! During the warranty period, always contact the distributor before performing a repair. When ordering spare parts, always state: • Type • Serial number Information concerning type can be found on the upper row of the drying room dehumidifier’s type plate. - Page 18 KUVAUS Kuivain A 155 on tarkoitettu pyykin kuivaamiseen isoissa kuivaushuoneissa, esim. vuokrakiinteistöissä. Tämä ohjekirja käsittelee kuivainta A 155F (vakio) ja A 155 Hw (hot water/kuumavesi). Kuivain A 155a on kondenssikuivain ja toimintaperiaatteena on ilman kosteuden tiivistyminen kylmille pinnoille. Kylmät pinnat muodostetaan höyrystimessä, kun kompressori siirtää lämpöä höyrystimestä lauhduttimeen.
-
Page 19: Tekniset Tiedot
1500 x 470 x 370 mm Paino: 70 kg Sähköliitäntä: 3N~400 V + PE Sulake: 10 A hidas Nimellisteho (A 155F) 5400 W Lisälämmitys: 4000 W Nimellisteho (A 155HW) 1400 W Lisälämmitys: Kuumavesi <+55° (Vesivirta n. 5,6 l/min, teho n. 3,4 kW. Delta 10°) Ilmavirta (vapaasti puhaltava): 1300 m Kylmäaine:... - Page 20 PYSTYTYS Kuivain asetetaan vaakasuoraan tasaiselle ja tukevalle alustalle seinän viereen. Asenna ja säädä säädettävät jalat niin, että kuivain tulee vaakasuoraan. Asenna kaatumissuojat kuivaimen molemmille puolille kuivaimen ja seinän välille. Kun kuivain toimitetaan pyykin ripustukseen tarkoitetulla putkistolla (korvaa pyykkinarut), se on asennettava kuivaimeen putkiston mukana toimitettavan ohjeen mukaisesti.
- Page 21 Mekaanisesti käännettävä ajastin (lisävaruste) Kuivaushuonekuivaimeen voidaan asentaa lisävarusteena mekaaninen ajastin käyntiajan säätämiseksi. Asenna ajastin sopivaan paikkaan (esim. oven sisäpuolelle) kuivaushuoneessa ja liitä se seuraavasti: • Käytä kaapelia, jonka poikkipinta-ala on vähintään 0,75 mm² 3N~400V+PE • Kytke lattaliittimiin 1 ja 3 ajastimessa ja paikkoihin 3 ja 4 kuivaimen liitinrimassa (X).
- Page 22 KÄYTTÖ KÄSITTELY NORMAALIKÄYTÖSSÄ Käynnistys Ajastin valmiiksi asetetulla ajalla Paina käynnistyspainiketta (B), jolloin kuivaushuonekuivain on käynnissä asetetun ajan (tehdasasetus 2,5 tuntia). Jos käynnistyspainiketta painetaan käytön aikana, käyntiaika alkaa uudestaan nollasta. Kuivain voidaan pysäyttää pysäytyspainikkeella (C). Mekaanisesti käännettävä ajastin Käännä ajastimen nuppi (D) halutun käyntiajan kohdalle. HUOMAA! Älä...
- Page 23 TERMOSTAATTI LÄMMITYS (GT1) Termostaatti GT1 ohjaa lämmityspatteria ja sen säätöalue on 0–9 (vastaa n. 0 – +50 °C). Normaali asetus = 7 Termostaatti sijaitsee sähköluukun takana. Löysää Ylikuumenemissuoja (GT2:1 ja GT2:2) suodatinluukun yläruuvit. Irrota sähköluukun neljä ruuvia GT2:1 ja GT2:2 ovat lämmityspatteriin asennettuja ja avaa se.
-
Page 24: Huolto / Kunnossapito
HUOLTO / KUNNOSSAPITO VAROITUS! Kone on tehtävä virrattomaksi ennen kuivaimelle tehtäviä huoltotöitä. Tämä tehdään katkaisemalla virta työkytkimellä. Sähköjärjestelmän kaikki huoltotyöt on annettava ammattitaitoisen sähköasentajan tehtäviksi. Jäähdytysjärjestelmän kaikki huoltotyöt on annettava ammattitaitoisen kylmälaiteasentajan tehtäviksi. Vuosittain VAROITUS! Käytä lauhduttimelle ja höyrystimel- Tarkista seuraavat kohdat kerran vuodessa. le tehtävissä... -
Page 25: Ylikuumenemissuojan Palauttaminen
YLIKUUMENEMISSUOJAN PALAUTTAMINEN (GT2:1 JA GT2:2) Jos lämmityspatteri lakkaa toimimasta, syynä voi olla ylikuumenemissuojan GT2:1/GT2:2 laukeaminen. Ylikuumenemissuoja sijaitsee yläosassa sähköluukun takana ja se palautetaan seuraavasti: 1. Katkaiset virta kytkemällä työkytkin pois päältä. 2. Tarkasta, miksi suoja on lauennut, ja korjaa vika. GT2:1 Syynä... - Page 26 ........................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................ - 26 -...
- Page 27 ........................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................ - 27 -...
- Page 28 El-Björn AB, Box 29, 334 21 Anderstorp Tel: 0371-588 100, Fax: 0371-181 34 info@elbjorn.se, www.elbjorn.com...
