МОДУЛЬ ЭЛЕКТРОННыЙ
Элемент
А1
Learn
F
+
−
CL
FU1 ... FU3
FU4
HL1, HL2
X1
Х2
Х3
X6
X9
X10
X11
Светодиод
OP.L
CL.L
PH1
S
CL
OP
SB
LR
Y
Состояние светодиодов при воротах в промежуточном положении и отсутствии
команд выделено жирным шрифтом.
БЛОК УПРАВЛЕНИЯ CUID-400N
Модуль встроенного приемника радиоуправления
Кнопка программирования пультов радиоуправления
Кнопка настройки параметров работы привода
(вход в режим / выход из режима настройки; выбор параметра настройки по кольцу;
сохранение выбранного значения настройки)
Кнопка выбора значения настройки в сторону увеличения по кольцу
Кнопка выбора значения настройки в сторону уменьшения по кольцу
Кнопка сброса настроек
Предохранители высоковольтной части (10 A)
Внимание! Используйте предохранители, наполненные кварцевым песком
Предохранитель низковольтной части (0,8 A)
Дисплей (индикация дисплея при работе привода приведена в таб. 5)
Разъем подключения сети
Разъем подключения электродвигателя привода
Разъем подключения ламп
Разъем подключения антенны радиоуправления
Разъем подключения выключателей конечных положений привода
Разъем подключения модуля управляющих кнопок и индикаторов (светодиодов),
расположенного на крышке корпуса блока управления
Разъем подключения управляющих устройств, устройств безопасности, питание
дополнительных устройств (аксессуары)
Назначение индикации
Выключатель конечного положения открытия
(вход «OP.L»)
Выключатель конечного положения закрытия
(вход «CL.L»)
Устройство безопасности закрытия (вход «PH1»)
Устройство безопасности СТОП (вход «S»)
Команда на закрытие и остановку (вход «CL»)
Команда на открытие, остановку или закрытие
(вход «OP»)
Команда остановки движения (кнопка блока «STOP»)
Команды радиоуправления (пульт AT-4)
| БЛОК УПРАВЛІННЯ CUID-400N

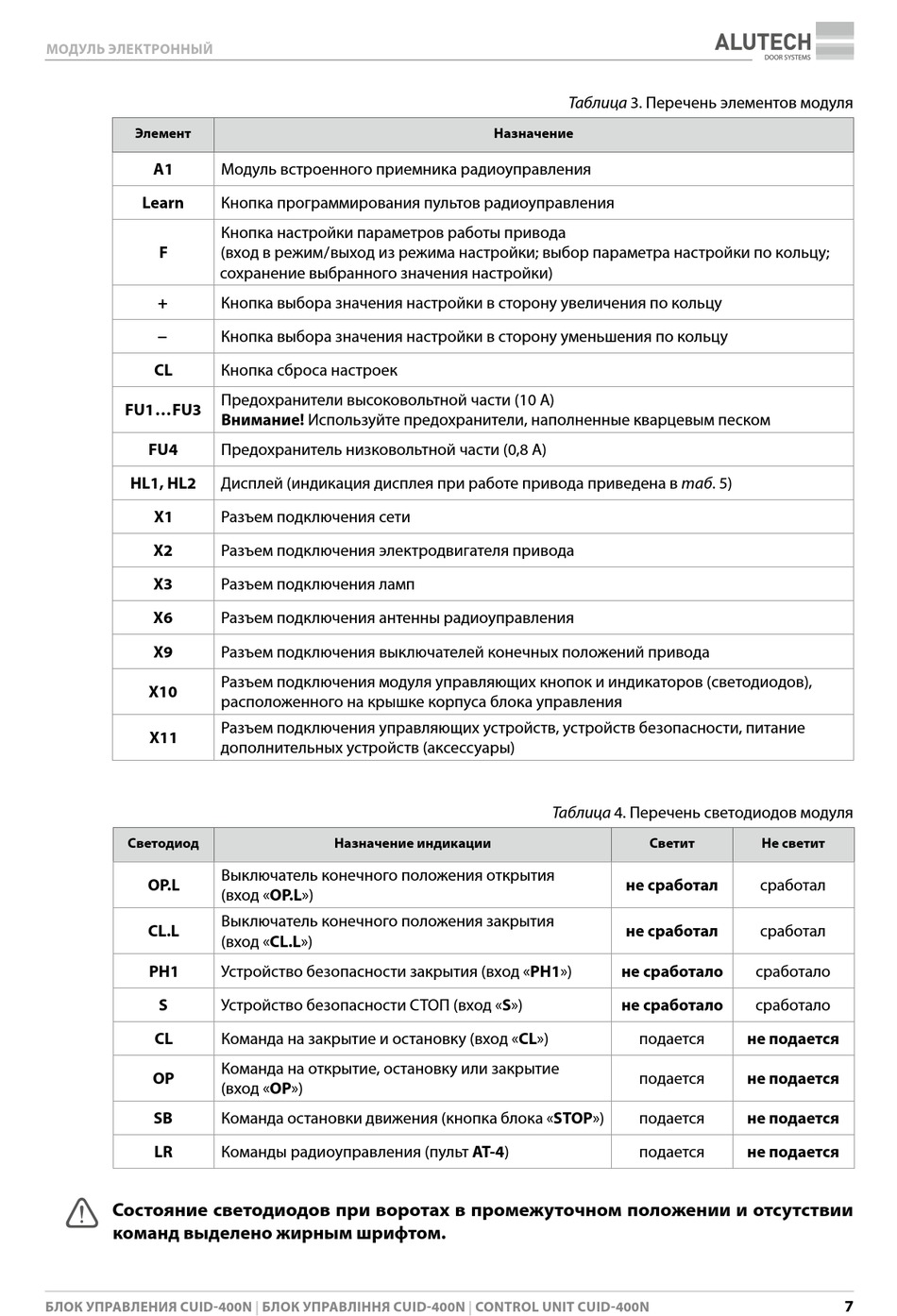

Таблица 3. Перечень элементов модуля
