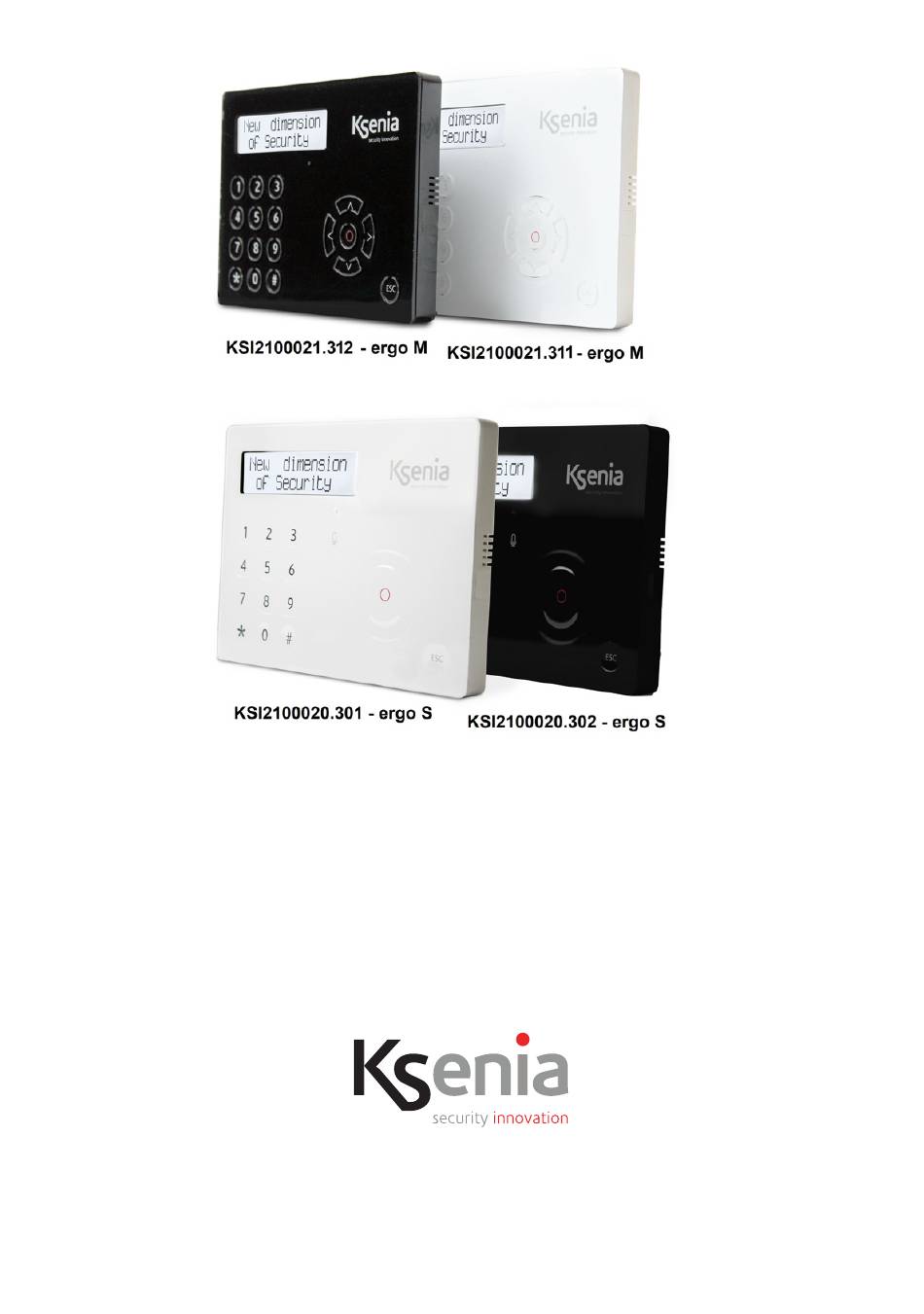

- Page 1 Manuale utente - User manual guide Manuel utilisateur - Manual usuario code R30021.100 www.kseniasecurity.com...
-
Page 2: Table Of Contents
INDICE - INDEX - SOMMAIRE - ÍNDICE INTRODUZIONE ....................4 DESCRIZIONE DELLA TASTIERA ..............5 ATTIVAZIONE SCENARI .................. 9 OPERAZIONI CON LA CHIAVE................ 9 MENU PRINCIPALE ..................10 MENU AVANZATO ..................11 RIEPILOGO VISUALIZZAZIONE INFORMAZIONI A RIPOSO.......12 CERTIFICAZIONI..................... 14 INTRODUCTION..................... 15 DESCRIPTION OF THE KEYPAD ..............16 ACTIVATING THE SCENARIOS..............19 OPERATIONS WITH KEY ................20 MAIN MENU....................20... - Page 3 MENÚ PRINCIPAL ..................42 MENÚ AVANZADO..................43 RESUMEN DE LA PANTALLA DE INFORMACIÓN........45 CERTIFICACIONES..................47...
-
Page 4: Introduzione
INTRODUZIONE Le tastiere ergo M e ergo S con ampio schermo LCD grafico possono controllare, programmare e gestire le centrali Ksenia della serie lares 4.0. Caratteristiche principali: • visualizzazione dello stato dell’impianto; • visualizzazione dei parametri di funzionamento (data/ora, rete GSM attiva, livello GSM, ecc.);... -

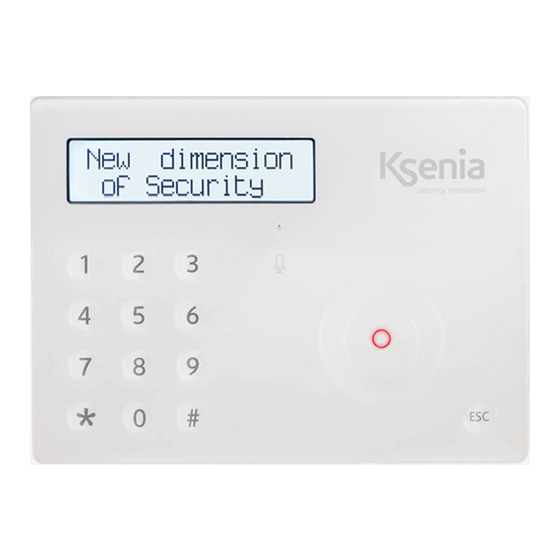

Page 5: Descrizione Della Tastiera
DISPLAY Il display permette le visualizzazioni di tutte le informazioni e dei dati gestibili tramite ergo S (ergo M). Il display visualizza 2 righe di 16 caratteri ciascuna, ma nella tastiera e’ implementato un sistema di scorrimento automatico che permette di visualizzare stringhe lunghe fino a 32 caratteri... - Page 6 REGOLAZIONE DEL CONTRASTO Con la tastiera a riposo, mantenendo la pressione sul tasto “destra” o “sinistra” per più di tre secondi, compare una barra scorrevole che regola il contrasto del display. Premere il tasto “ENTER” per confermare il nuovo valore, premere invece il tasto “ESC” per uscire senza modificare il valore precedente.
- Page 7 Durante lo stato di blocco della tastiera per l’attivazione della funzione pulizia, sul display di ergo S (ergo M) verranno visualizzate le seguenti informazioni: • Prima riga: “Blocco tastiera”...
- Page 8 Lo scroll in realtà non è un tasto ma la zona delimitata dal cerchio (presente sul lato destro di ergo S) (tasti nel caso di ergo M) in cui è presente una piccola depressione. Agendo in questa zona, in senso orario (per andare avanti) o antiorario (per andare all’indietro) si può:...
-
Page 9: Attivazione Scenari
OPERAZIONI CON LA CHIAVE Le chiavi a transponder RFID possono essere utilizzate in alternativa ai codici: è sufficiente avvicinare una chiave valida alla zona di lettura della tastiera (posta in alto a destra, sotto il logo Ksenia) per accedere al menu utente. -
Page 10: Menu Principale
MENU PRINCIPALE Stato partizioni Premendo il tasto Enter, è possibile vedere lo stato di inserimento delle partizioni. Stato zone Premendo il tasto ENTER, è possibile vedere lo stato in tempo reale delle zone. Inoltre è possibile effettuare le operazioni di Esclusione/Reinclusione delle zone Modifica PIN Premendo il tasto Enter, è... -
Page 11: Menu Avanzato
MENU AVANZATO Registro eventi Visualizzazione del registro eventi. Premendo il tasto Enter è possibile entrare nella visualizzazione del registro eventi e navigare tra gli eventi partendo dall’ultimo registrato. Per avere ulteriori dettagli sull’evento e sufficiente premere di nuovo il tasto Enter. Permesso install. -
Page 12: Riepilogo Visualizzazione Informazioni A Riposo
RIEPILOGO VISUALIZZAZIONE INFORMAZIONI A RIPOSO PRIMA RIGA DEL DISPLAY SISTEMA OK Non ci sono anomalie CONFIGURAZIONE La centrale sta elaborando ed applicando una nuova configurazione. SABOTAGGIO E’ in corso un sabotaggio su almeno una delle partizioni su cui è abilitata la tastiera ALLARME! E’... - Page 13 SECONDA RIGA DEL DISPLAY Sulla seconda riga del display sono visualizzate informazioni personalizzabili dall’installatore in maniera differente per ciascuna tastiera. Le informazioni visualizzabili sono: Data ed ora Stato di inserimento dell’impianto (scenario attivo) Temperatura esterna (richiede almeno una sirena da esterno imago BUS) Temperatura interna (richiede almeno una sirena da interno radius BUS o tastiera con sensore di temperatura).
-
Page 14: Certificazioni
Queste apparecchiature sono state sviluppate secondo criteri di qualità, affidabilità e prestazioni adottati dalla Ksenia Security. Si raccomanda di verificare il corretto funzionamento del sistema almeno una volta al mese. Le procedure per il collaudo dipendono dalla configurazione del sistema. -
Page 15: Introduction
INTRODUCTION ergo M and ergo S keypads with Wide Dot Matrix LCD Display can control, program and manage Ksenia lares 4.0 control panels. Main characteristics: • display of system status; • display of functioning parameters (date/time, active GSM network, GSM level, etc);... -
Page 16: Description Of The Keypad
7. RFID area DISPLAY The display shows all the information and the data that ergo S (ergo M) can manage, on two rows with 16 characters each also an automatic scroll system is implemented that allows you to view automatically strings up to... - Page 17 CONTRAST ADJUSTMENT Pressing keys “Left” or “Right” when keypad is in idle, a sliding bar used for contrast adjustment will be enabled. The ENTER key will store the new contrast value, the ESC key will leave value unchanged. Values will change on a 3 seconds key holding. RFID AREA The keypad is provided with an internal antenna that allows to detect any device that fits the RFID.
- Page 18 During the editing, a further pressure on the ENTER key can confirm the value or modify it and the ergo S (ergo M) display will show: the following data, the subsequent menu or the value itself. Once confirmed the new...
-
Page 19: Activating The Scenarios
Actually, “Scroll” is not a key but the zone delimited by a circle (on the right side of ergo S) (keys for ergo M) characterized by a little depression. The action on this zone clockwise (to move forward) or anticlockwise (to move backwards) permits to: •... -
Page 20: Operations With Key
The RFID transponder key can be used instead of the keypad keys to activate the codes: to access the user menu, bring a valid key near the reading zone of the keypad (located at top right, under Ksenia logo). MAIN MENU... -
Page 21: Advanced Options
ADVANCED OPTIONS Event logger Event logs display. Press Enter to display the records; you can browse through the events starting from the last one recorded. For additional details of the event, press the Enter key again. Enable maint. In this menu you can enable the installer to log in for system maintenance. -
Page 22: Display Information In Stand-By Mode
DISPLAY INFORMATION IN STAND-BY MODE FIRST ROW OF THE DISPLAY SYSTEM OK There are no faults CONFIGURAZIONE The control panel is processing and applying a new configuration. TAMPER Tamper in progress on at least one of the partitions enabled for the keypad. ALARM! Alarm in progress on at least one of the partitions enabled for the keypad. - Page 23 SECOND ROW OF THE DISPLAY The information set on the lower row can be customized by the installer on a keypad-by-keypad basis. Infos are the following: Date and time System arming status (active scenario) External temperature (at least one imago BUS siren must be present in the system) Internal temperature (at least one interior siren radius BUS or temperature sensing keypad must be present in the system).
-
Page 24: Certifications
Test procedures depends on the system configuration. Ask to the installer for the procedures to be followed. Ksenia Security srl shall not be responsible for damage arising from improper installation or maintenance by unauthorized personnel. -
Page 25: Introduction
INTRODUCTION Les claviers ergo M et ergo S avec écran LCD large, font partie des interfaces de commandes existantes pour l’utilisateur. Les claviers servent à la programmation et à la gestion des centrales Ksenia lares 4.0. Caractéristiques principales: • affichage de l’état du système;... -
Page 26: Description Du Clavier
7. Zone lecteur de proximité RFID AFFICHAGE L’écran affiche toutes les informations et les données que l’ergo S (ergo M) peut gérer. L’écran peut afficher jusqu’à deux lignes de 16 caractères chacune, mais ergo a un système automatique de défilement pour afficher... - Page 27 REGLAGE DU CONTRASTE Appuyez sur les touches «Gauche» ou «Droite» quand le clavier est inactif, une barre coulissante utilisée pour le réglage du contraste sera activée. La touche ENTER va stocker la nouvelle valeur de contraste, la touche ESC quittera en laissant la valeur inchangée. Les valeurs vont changer en gardant la touche enfoncée pendant 3 secondes.
- Page 28 TOUCHE ESC La touche ESC permet de quitter le menu actuel et revenir au niveau précédent. Cela signifie que, dans un menu ramifié, les clics répétés sur la touche seront nécessaires pour revenir, par exemple au menu principal. Une pression pendant 2 s. sur la touche ESC, lorsque le clavier n’est pas utilisé, permet l’activation de la fonction de nettoyage.
-
Page 29: Activer Les Scénarios
(sur le côté droit de l’ergo S) (touches dans le cas de l’ergo M) caractérisé par une petite dépression. L’action sur cette zone dans le sens horaire (pour avancer) ou à gauche (pour revenir en arrière) permet •... -
Page 30: Opérations Avec Le Badge De Proximité
Le badge transpondeur RFID peut être utilisée à la place des touches du clavier pour activer les codes: pour accéder au menu utilisateur, amener un badge valide près de la Zone lecteur de proximité RFID (située en haut à droite, sous le logo Ksenia). -
Page 31: Menu Avancé
MENU PRINCIPAL Statut armement Appuyer sur la touche Enter pour afficher le statut de toutes les partitions (armés/désarmés) Etat zone Appuyer sur la touche Enter pour afficher l’état de toutes les zones en temps réel et changer leurs statut (exclusion/réinclusion). Changer PIN Appuyer sur la touche Enter pour changer le code PIN. - Page 32 MENU AVANCÉ Mémoire d’évént. Affichage des événements. Appuyez sur la touche Enter pour afficher les enregistrements; vous pouvez parcourir les événements à partir du dernier enregistré. Pour plus de détails sur l'événement, appuyez encore sur la touche Enter. Activer mainten. Dans ce menu, il est possible d'activer la maintenance à...
-
Page 33: Affichage De L'information En Mode D'attente (Stand-By)
AFFICHAGE DE L’INFORMATION EN MODE D’ATTENTE (STAND-BY) En mode d’attente, la ligne supérieure du clavier affiche le statut du système. Les informations sont affichées dans l’ordre prioritaire suivant: SYSTEME OK Il n’y a pas de défaut CONFIGURATION La centrale effectue et applique une nouvelle configuration. - Page 34 DEUXIÈME LIGNE DE L'AFFICHAGE DU CLAVIER Les informations définies dans la ligne inférieure peuvent être personnalisées par l'installateur clavier-par-clavier. Les informations sont les suivantes: Date et l'heure Etat d’activation du système (ON/OFF) Température extérieure (sirène imago BUS requise) Température intérieure (sirène radius BUS requise) Opérateur GSM (requiert un lien vers le gemino BUS) Indication des zones ouvertes en temps réel NOTE: Si vous êtes dans le menu utilisateur et qu’aucune touche n’est effleurée...
-
Page 35: Certifications
CERTIFICATIONS ergo S ergo M Europe - CE, RoHS Europe - CE, RoHS, EN50131 grade 3 - class II EN50131 Grade 3 - Class II T031:2014 T031:2014 SSF 1014 Larmklass 3... - Page 36 Ces produits sont étés conçus et fabriqués selon les normes de qualité et de performance les plus exigeantes adoptées par Ksenia Security. Il est conseillé de vérifier intégralement le fonctionnement du système installé au moins une fois par mois. Les procédures de test dépendent de la configuration du système.
-
Page 37: Introducción
INTRODUCCIÓN Los teclados de la serie "ergo" con pantalla LCD de matriz de puntos pueden controlar, programar y gestionar las centrales lares 4.0 de Ksenia. CARACTERÍSTICAS PRINCIPALES: • Visualización del estado del sistema; • visualización de los parámetros de funcionamiento (fecha/hora, red GSM activa, nivel de GSM, etc.);... -
Page 38: Descripción Del Teclado
7. Área de RFID/ Lector de proximidad RFID (distancia máxima 2 cm) PANTALLA La pantalla muestra toda la información y los datos que el ergo S (ergo M) puede gestionar. La pantalla puede mostrar hasta 2 líneas de 16 caracteres cada una, pero el ergo cuenta con un sistema de desplazamiento automático que muestra 32 caracteres. - Page 39 AJUSTE DEL CONTRASTE Al pulsar sobre las teclas "Izquierda" o "Derecha" cuando el teclado está en reposo, se habilitará una barra de desplazamiento que se utiliza para ajustar el contraste. La tecla ENTER guardará el nuevo valor de contraste, la tecla ESC no aplicará...
- Page 40 • Segunda línea: el tiempo para la limpieza estará marcado por una línea de puntos creciente, que irá aumentando de izquierda a derecha. Cuando la línea se llene, el ergo S (ergo M) estará listo para aceptar comandos de nuevo.
-
Page 41: Attivazione Scenari
En realidad, la "tecla de desplazamiento" no es una tecla en sí, sino un área al lado derecho del ergo S (ergo M) que tiene un ligero relieve y está bordeada por un círculo. Tocar esta zona en el sentido de las agujas del reloj (para avanzar) o en sentido contrario (para retroceder) permite: •... -
Page 42: Operaciones Con Tecla Transpondedor
Las teclas de transpondedor RFID se pueden usar como una alternativa a los códigos: es suficiente acercar una tecla válida al área de lectura del teclado (ubicada en la parte superior derecha, bajo del logo Ksenia) para acceder al menú del usuario. -
Page 43: Menú Avanzado
Opciones ergo Al seleccionar esta función, puede modificar los siguientes parámetros del teclado: - Volumen: alto, máximo, bajo, apagado. - Sirena: activa o desactiva la señal acústica cuando se viola un área. - Sensibilidad de las teclas: sensibilidad de los sensores de teclado Bajo, Medio, Alto. - Page 44 En esta sección puede verificar los parámetros de configuración del panel de control: dirección IP / máscara de subred / puerta de enlace. Gestión de usuarios Descripción del submenú: - Descripción: cambie el nombre de usuario usando el teclado (vea arriba "Tabla de asociación de clave / carácter").
-
Page 45: Resumen De La Pantalla De Información
RESUMEN DE LA PANTALLA DE INFORMACIÓN PRIMERA LÍNEA DE LA PANTALLA SISTEMA OK No hay anomalias CONFIGURACIÓN El panel de control está procesando y aplicando una nueva configuración. SABOTAGE Un sabotaje está en al menos una de las particiones en las que el teclado está... - Page 46 SEGUNDA LÍNEA DE LA PANTALLA La información personalizable se muestra en la segunda línea de la pantalla por el instalador de manera diferente para cada teclado. La información que se muestra es: Fecha y hora Estado de inserción del sistema (escenario activo) Temperatura exterior (requiere al menos una sirena exterior imago BUS) Temperatura interna (requiere al menos un radio BUS de sirena...
-
Page 47: Certificaciones
Ksenia Security srl no se responsabiliza de los daños derivados de la instalación o el mantenimiento inadecuados por parte de personal no autorizado. El contenido de este manual está sujeto a cambios sin previo aviso por parte de Ksenia Security. - Page 48 3. Consommation réduite 4. Emballage composé essentiellement de fibres et matériaux recyclés CUIDADO MEDIOAMBIENTAL ergo S y ergo M han sido diseñado y fabricado específicamente de la siguiente manera para la protección del medio ambiente: 1. Sin PVC 2. Laminado libre de halógenos y PCBA sin plomo 3.
