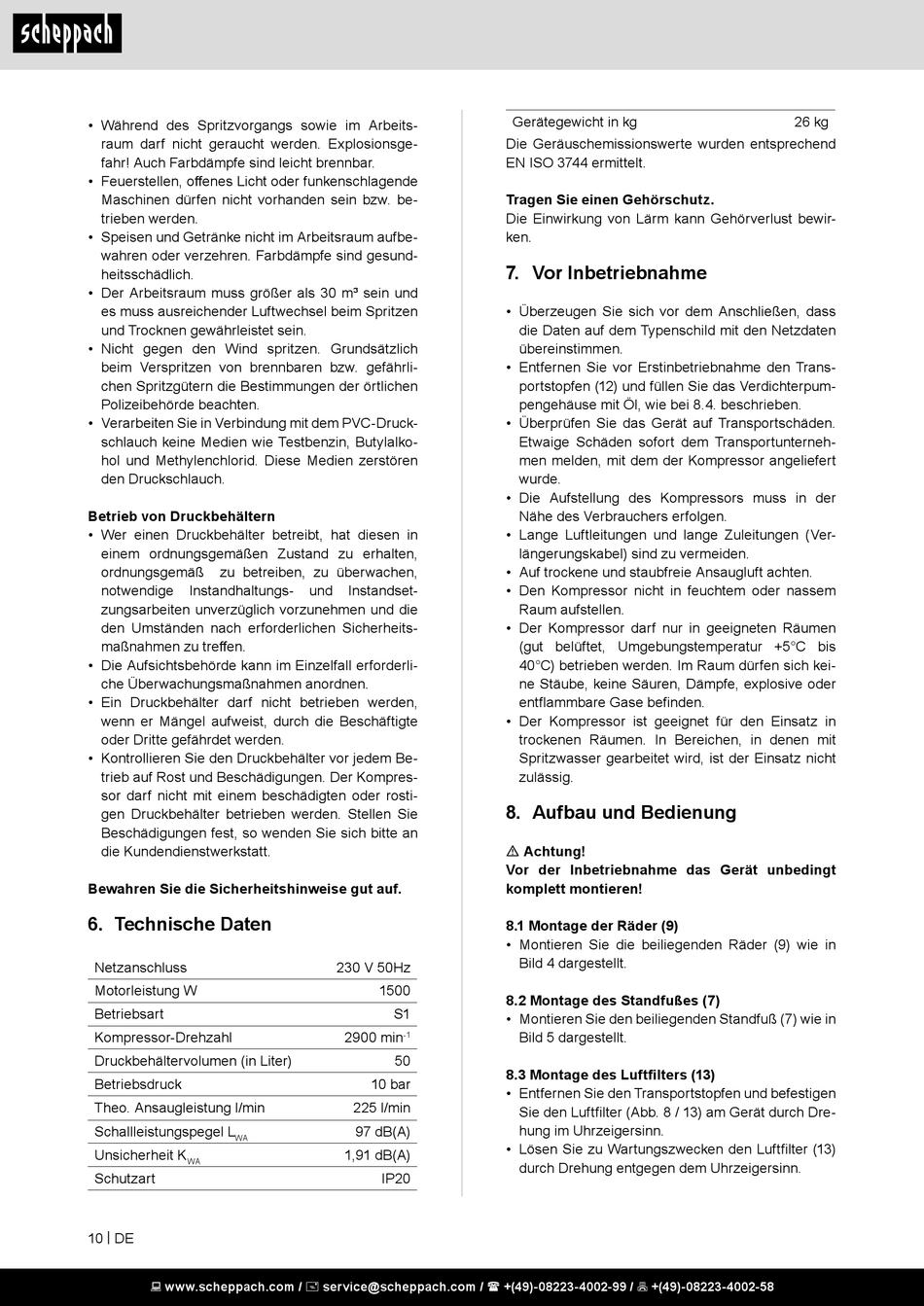

• Während des Spritzvorgangs sowie im Arbeits-
raum darf nicht geraucht werden. Explosionsge-
fahr! Auch Farbdämpfe sind leicht brennbar.
• Feuerstellen, offenes Licht oder funkenschlagende
Maschinen dürfen nicht vorhanden sein bzw. be-
trieben werden.
• Speisen und Getränke nicht im Arbeitsraum aufbe-
wahren oder verzehren. Farbdämpfe sind gesund-
heitsschädlich.
• Der Arbeitsraum muss größer als 30 m³ sein und
es muss ausreichender Luftwechsel beim Spritzen
und Trocknen gewährleistet sein.
• Nicht gegen den Wind spritzen. Grundsätzlich
beim Verspritzen von brennbaren bzw. gefährli-
chen Spritzgütern die Bestimmungen der örtlichen
Polizeibehörde beachten.
• Verarbeiten Sie in Verbindung mit dem PVC-Druck-
schlauch keine Medien wie Testbenzin, Butylalko-
hol und Methylenchlorid. Diese Medien zerstören
den Druckschlauch.
Betrieb von Druckbehältern
• Wer einen Druckbehälter betreibt, hat diesen in
einem ordnungsgemäßen Zustand zu erhalten,
ordnungsgemäß zu betreiben, zu überwachen,
notwendige Instandhaltungs-
zungsarbeiten unverzüglich vorzunehmen und die
den Umständen nach erforderlichen Sicherheits-
maßnahmen zu treffen.
• Die Aufsichtsbehörde kann im Einzelfall erforderli-
che Überwachungsmaßnahmen anordnen.
• Ein Druckbehälter darf nicht betrieben werden,
wenn er Mängel aufweist, durch die Beschäftigte
oder Dritte gefährdet werden.
• Kontrollieren Sie den Druckbehälter vor jedem Be-
trieb auf Rost und Beschädigungen. Der Kompres-
sor darf nicht mit einem beschädigten oder rosti-
gen Druckbehälter betrieben werden. Stellen Sie
Beschädigungen fest, so wenden Sie sich bitte an
die Kundendienstwerkstatt.
Bewahren Sie die Sicherheitshinweise gut auf.

6. Technische Daten

Netzanschluss
Motorleistung W
Betriebsart
Kompressor-Drehzahl
Druckbehältervolumen (in Liter)
Betriebsdruck
Theo. Ansaugleistung l/min
Schallleistungspegel L
WA
Unsicherheit K
WA
Schutzart
10 | DE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
und Instandset-
230 V 50Hz
1500
S1
2900 min
-1
50
10 bar
225 l/min
97 dB(A)
1,91 dB(A)
IP20
Gerätegewicht in kg
Die Geräuschemissionswerte wurden entsprechend
EN ISO 3744 ermittelt.
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewir-
ken.

7. Vor Inbetriebnahme

• Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.
• Entfernen Sie vor Erstinbetriebnahme den Trans-
portstopfen (12) und füllen Sie das Verdichterpum-
pengehäuse mit Öl, wie bei 8.4. beschrieben.
• Überprüfen Sie das Gerät auf Transportschäden.
Etwaige Schäden sofort dem Transportunterneh-
men melden, mit dem der Kompressor angeliefert
wurde.
• Die Aufstellung des Kompressors muss in der
Nähe des Verbrauchers erfolgen.
• Lange Luftleitungen und lange Zuleitungen (Ver-
längerungskabel) sind zu vermeiden.
• Auf trockene und staubfreie Ansaugluft achten.
• Den Kompressor nicht in feuchtem oder nassem
Raum aufstellen.
• Der Kompressor darf nur in geeigneten Räumen
(gut belüftet, Umgebungstemperatur +5°C bis
40°C) betrieben werden. Im Raum dürfen sich kei-
ne Stäube, keine Säuren, Dämpfe, explosive oder
entflammbare Gase befinden.
• Der Kompressor ist geeignet für den Einsatz in
trockenen Räumen. In Bereichen, in denen mit
Spritzwasser gearbeitet wird, ist der Einsatz nicht
zulässig.

8. Aufbau und Bedienung

m Achtung!
Vor der Inbetriebnahme das Gerät unbedingt
komplett montieren!
8.1 Montage der Räder (9)
• Montieren Sie die beiliegenden Räder (9) wie in
Bild 4 dargestellt.
8.2 Montage des Standfußes (7)
• Montieren Sie den beiliegenden Standfuß (7) wie in
Bild 5 dargestellt.
8.3 Montage des Luftfilters (13)
• Entfernen Sie den Transportstopfen und befestigen
Sie den Luftfilter (Abb. 8 / 13) am Gerät durch Dre-
hung im Uhrzeigersinn.
• Lösen Sie zu Wartungszwecken den Luftfilter (13)
durch Drehung entgegen dem Uhrzeigersinn.
26 kg
