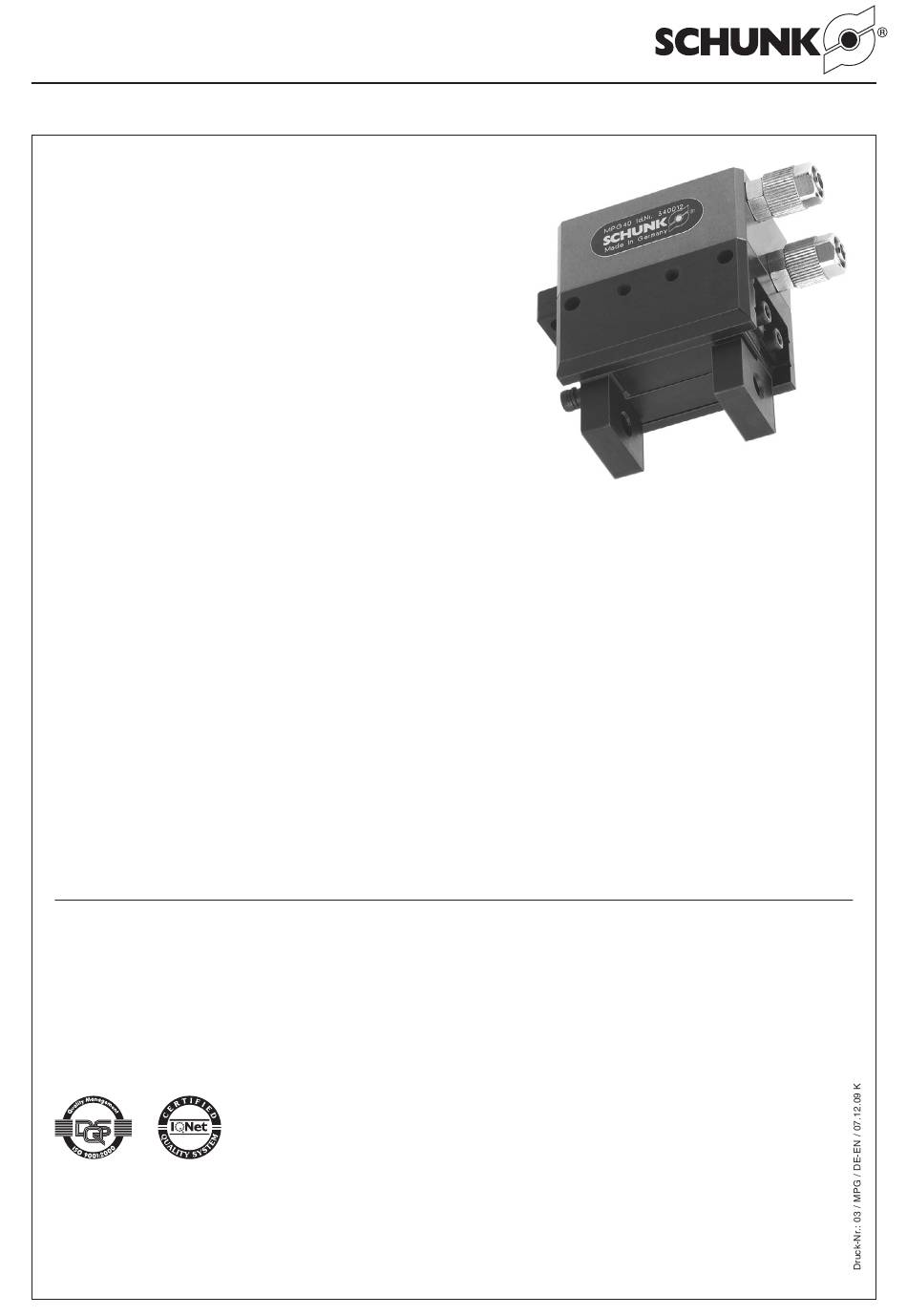

Montage- und Betriebsanleitung für

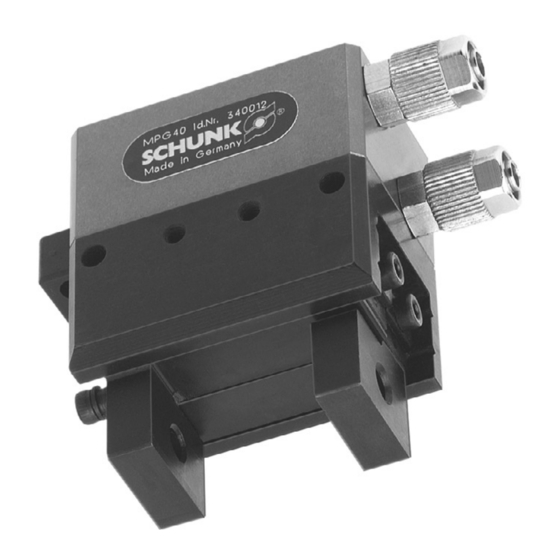

Kleiner 2-Finger-Parallelgreifer Type MPG
Kleiner 2-Finger-Parallelgreifer
Small 2-Finger-Parallel-Gripper
Type: MPG 10
MPG 12
MPG 16
MPG 20
MPG 25
MPG 32
MPG 40
MPG 50
MPG 64
MPG 80
Sehr geehrter Kunde,
wir gratulieren zu Ihrer Entscheidung für SCHUNK. Damit
haben Sie sich für höchste Präzision, hervorragende
Qualität und besten Service entschieden.
Sie erhöhen die Prozesssicherheit in Ihrer Fertigung
und erzielen beste Bearbeitungsergebnisse – für die
Zufriedenheit Ihrer Kunden.
SCHUNK-Produkte werden Sie begeistern.
Unsere ausführlichen Montage- und Betriebshinweise
unterstützen Sie dabei.
Sie haben Fragen? Wir sind auch nach Ihrem Kauf jeder-
zeit für Sie da. Sie erreichen uns unter den unten aufge-
führten Kontaktadressen.
Mit freundlichen Grüßen
Ihre SCHUNK GmbH & Co. KG
Spann- und Greiftechnik
SCHUNK GmbH & Co. KG
Spann- und Greiftechnik
Bahnhofstr. 106-134
74348 Lauffen/Neckar
Deutschland
Tel. +49-7133-103-0
Fax +49-7133-103-2189
automation@de.schunk.com
www.schunk.com
Reg. No. DE-003496 QM
Reg. No. DE-003496 QM
(Id.-No. 340 006)
(Id.-No. 340 007)
(Id.-No. 340 008, 340 038, 340 058)
(Id.-No. 340 009, 340 039, 340 059, 340 069)
