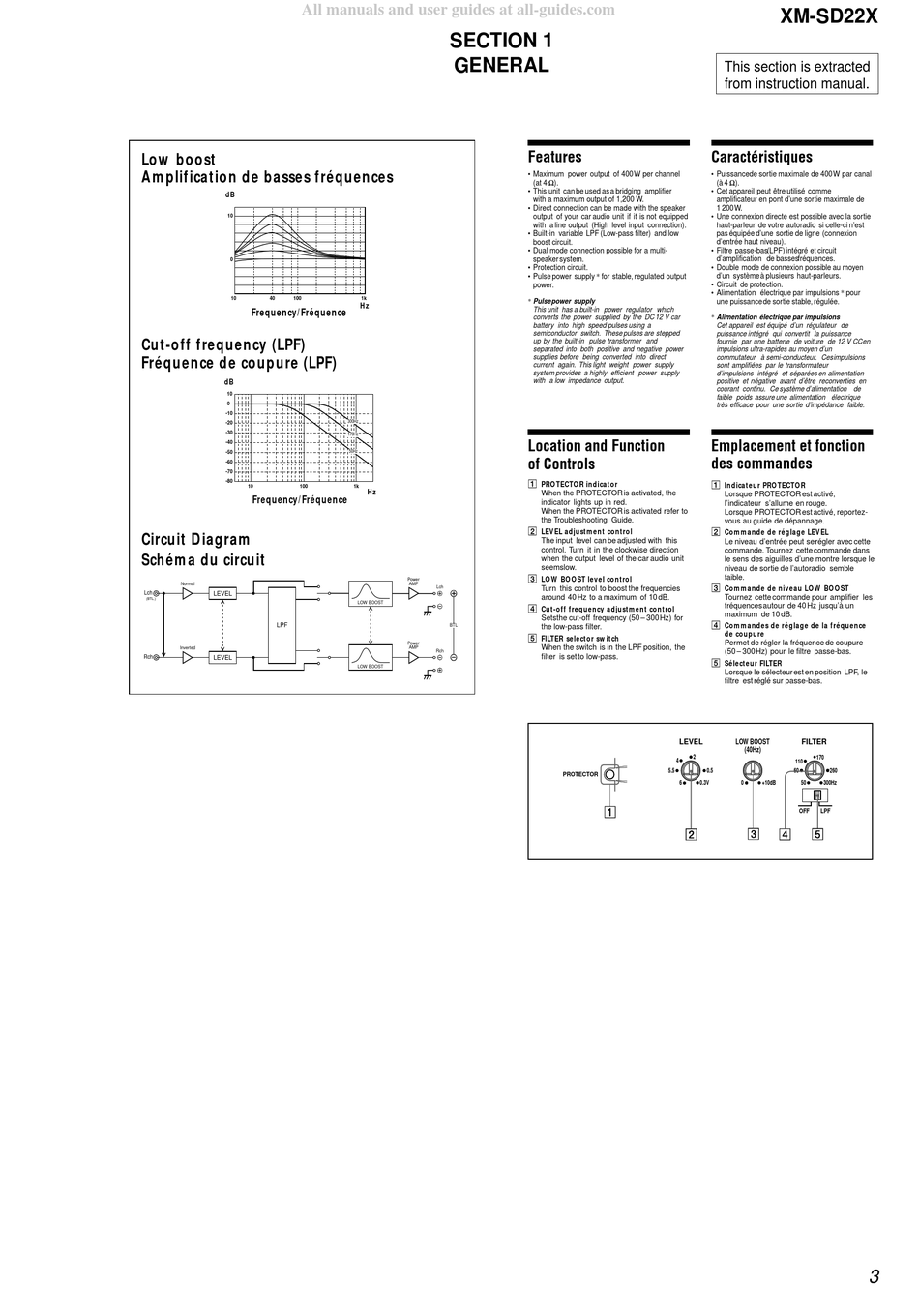

General; Location And Function Of Controls - Sony XM-SD22X Service Manual

Stereo power amplifier
Hide thumbs

Advertisement

All manuals and user guides at all-guides.com
Low boost
Amplification de basses fréquences
dB
10
0
10
40
100
Frequency/Fréquence
Cut-off frequency (LPF)
Fréquence de coupure (LPF)
dB
10
0
-10
-20
-30
-40
-50
-60
-70
-80
10
100
Frequency/Fréquence
Circuit Diagram
Schéma du circuit
Normal
Lch
LEVEL
(BTL.)
LPF
Inverted
Rch
LEVEL
SECTION 1

GENERAL

1k
Hz
300Hz
170Hz
50Hz
1k
Hz
Power
AMP
Lch
LOW BOOST
BTL
Power
AMP
Rch
LOW BOOST
Features
• Maximum power output of 400 W per channel
(at 4 Ω).
• This unit can be used as a bridging amplifier
with a maximum output of 1,200 W.
• Direct connection can be made with the speaker
output of your car audio unit if it is not equipped
with a line output (High level input connection).
• Built-in variable LPF (Low-pass filter) and low
boost circuit.
• Dual mode connection possible for a multi-
speaker system.
• Protection circuit.
• Pulse power supply * for stable, regulated output
power.
* Pulse power supply
This unit has a built-in power regulator which
converts the power supplied by the DC 12 V car
battery into high speed pulses using a
semiconductor switch. These pulses are stepped
up by the built-in pulse transformer and
separated into both positive and negative power
supplies before being converted into direct
current again. This light weight power supply
system provides a highly efficient power supply
with a low impedance output.
Location and Function
of Controls
1 PROTECTOR indicator
When the PROTECTOR is activated, the
indicator lights up in red.
When the PROTECTOR is activated refer to
the Troubleshooting Guide.
2 LEVEL adjustment control
The input level can be adjusted with this
control. Turn it in the clockwise direction
when the output level of the car audio unit
seems low.
3 LOW BOOST level control
Turn this control to boost the frequencies
around 40 Hz to a maximum of 10 dB.
4 Cut-off frequency adjustment control
Sets the cut-off frequency (50 – 300 Hz) for
the low-pass filter.
5 FILTER selector switch
When the switch is in the LPF position, the
filter is set to low-pass.
LEVEL
2
4
5.5
PROTECTOR
6
0.3V
XM-SD22X
This section is extracted
from instruction manual.
Caractéristiques
• Puissance de sortie maximale de 400 W par canal
(à 4 Ω).
• Cet appareil peut être utilisé comme
amplificateur en pont d'une sortie maximale de
1 200 W.
• Une connexion directe est possible avec la sortie
haut-parleur de votre autoradio si celle-ci n'est
pas équipée d'une sortie de ligne (connexion
d'entrée haut niveau).
• Filtre passe-bas (LPF) intégré et circuit
d'amplification de basses fréquences.
• Double mode de connexion possible au moyen
d'un système à plusieurs haut-parleurs.
• Circuit de protection.
• Alimentation électrique par impulsions * pour
une puissance de sortie stable, régulée.
* Alimentation électrique par impulsions
Cet appareil est équipé d'un régulateur de
puissance intégré qui convertit la puissance
fournie par une batterie de voiture de 12 V CC en
impulsions ultra-rapides au moyen d'un
commutateur à semi-conducteur. Ces impulsions
sont amplifiées par le transformateur
d'impulsions intégré et séparées en alimentation
positive et négative avant d'être reconverties en
courant continu. Ce système d'alimentation de
faible poids assure une alimentation électrique
très efficace pour une sortie d'impédance faible.
Emplacement et fonction
des commandes
1 Indicateur PROTECTOR
Lorsque PROTECTOR est activé,
l'indicateur s'allume en rouge.
Lorsque PROTECTOR est activé, reportez-
vous au guide de dépannage.
2 Commande de réglage LEVEL
Le niveau d'entrée peut se régler avec cette
commande. Tournez cette commande dans
le sens des aiguilles d'une montre lorsque le
niveau de sortie de l'autoradio semble
faible.
3 Commande de niveau LOW BOOST
Tournez cette commande pour amplifier les
fréquences autour de 40 Hz jusqu'à un
maximum de 10 dB.
4 Commandes de réglage de la fréquence
de coupure
Permet de régler la fréquence de coupure
(50 – 300 Hz) pour le filtre passe-bas.
5 Sélecteur FILTER
Lorsque le sélecteur est en position LPF, le
filtre est réglé sur passe-bas.
LOW BOOST
FILTER
(40Hz)
170
110
0.5
60
260
0
+10dB
50
300Hz
OFF
LPF
3
