Elektrischer Anschluss; Tachogenerator; Kabelanschluss; Anschlussklemmen Tdp 0,2 Lt - Baumer TDP 0,2+OG 9 Installation And Operating Instructions Manual

6

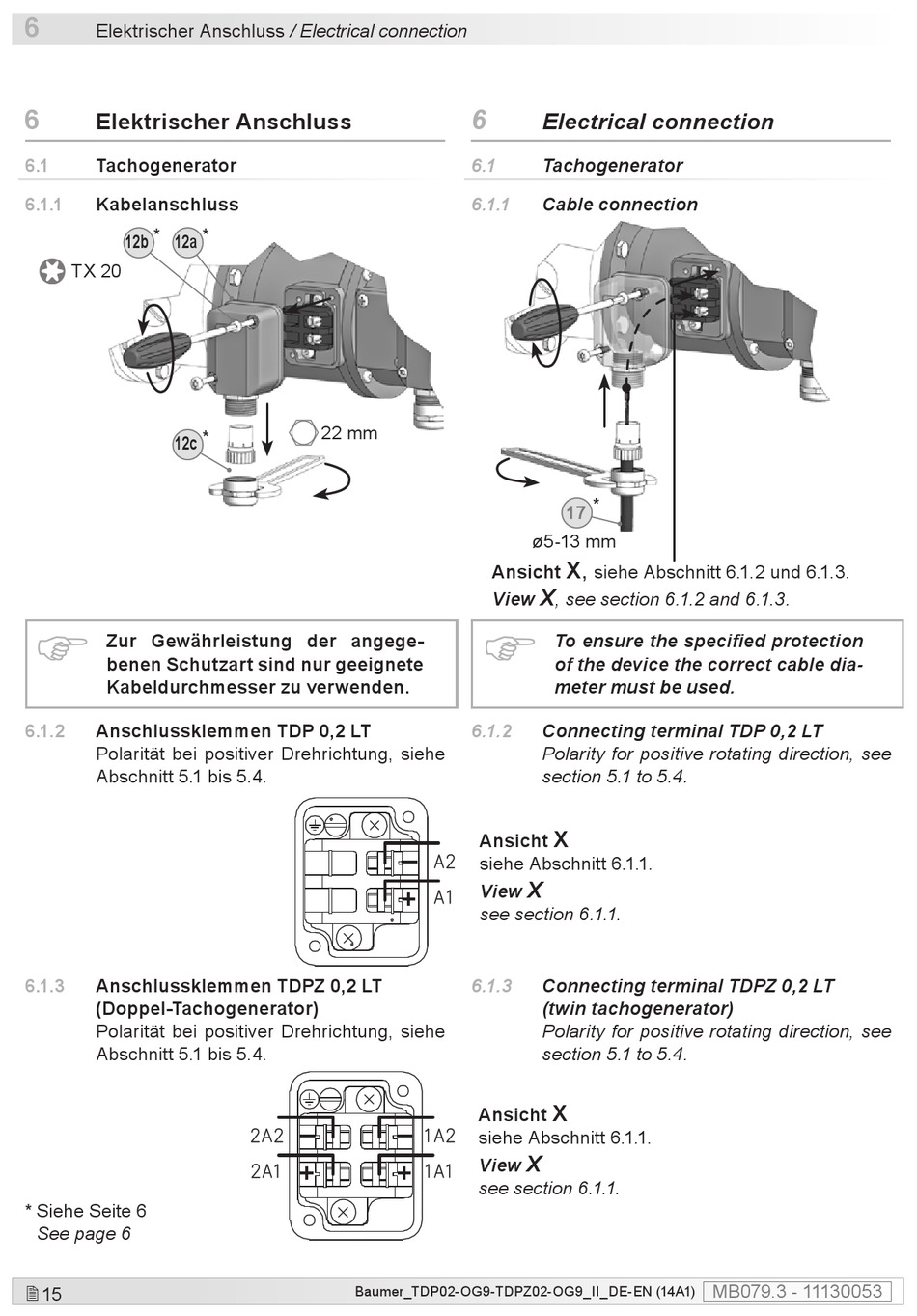

Elektrischer Anschluss / Electrical connection
6

Elektrischer Anschluss

6.1

Tachogenerator

6.1.1

Kabelanschluss

*
12b 12a
TX 20
12c *
Zur Gewährleistung der angege-
benen Schutzart sind nur geeignete
Kabeldurchmesser zu verwenden.
6.1.2

Anschlussklemmen TDP 0,2 LT

Polarität bei positiver Drehrichtung, siehe
Abschnitt 5.1 bis 5.4.
6.1.3 Anschlussklemmen TDPZ 0,2 LT
(Doppel-Tachogenerator)
Polarität bei positiver Drehrichtung, siehe
Abschnitt 5.1 bis 5.4.
* Siehe Seite 6
See page 6
 15
*
22 mm
_
+
Baumer_TDP02-OG9-TDPZ02-OG9_II_DE-EN (14A1)
6

Electrical connection

6.1

Tachogenerator

6.1.1

Cable connection

17
ø5-13 mm
X,
Ansicht
X
View
, see section 6.1.2 and 6.1.3.
To ensure the specified protection
of the device the correct cable dia-
meter must be used.
6.1.2

Connecting terminal TDP 0,2 LT

Polarity for positive rotating direction, see
section 5.1 to 5.4.
X
Ansicht
_
siehe Abschnitt 6.1.1.
X
View
+
see section 6.1.1.
6.1.3 Connecting terminal TDPZ 0,2 LT
(twin tachogenerator)
Polarity for positive rotating direction, see
section 5.1 to 5.4.
X
Ansicht
_
siehe Abschnitt 6.1.1.
X
View
+
see section 6.1.1.
*
siehe Abschnitt 6.1.2 und 6.1.3.
MB079.3 - 11130053
