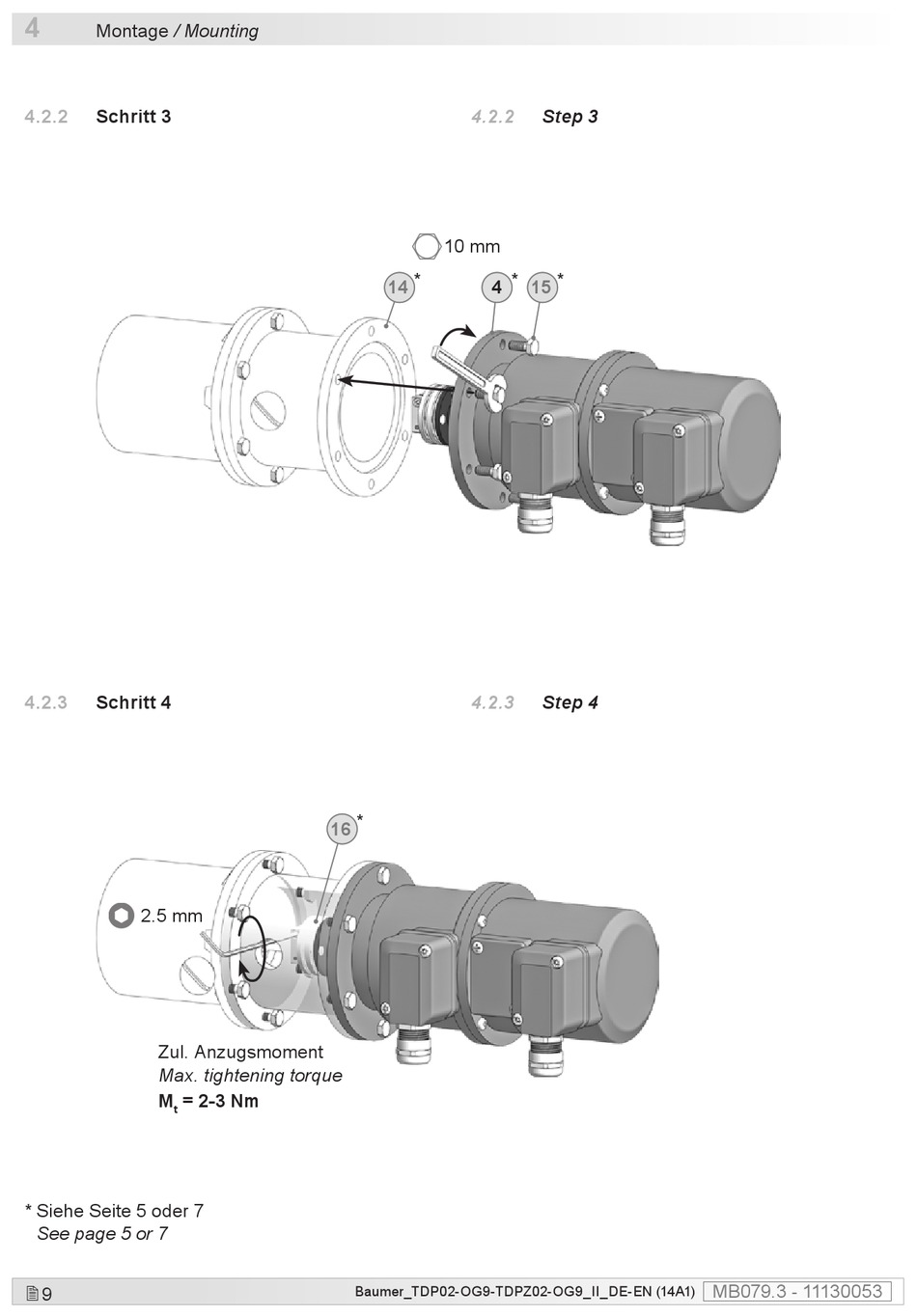

Montage / Mounting
4.2.2

Schritt 3

4.2.3

Schritt 4

2.5 mm
Zul. Anzugsmoment
Max. tightening torque
M = 2-3 Nm
t
* Siehe Seite 5 oder 7
See page 5 or 7
 9
4.2.2
10 mm
* 4 *
14
4.2.3
*
16
