4
Montage / Mounting

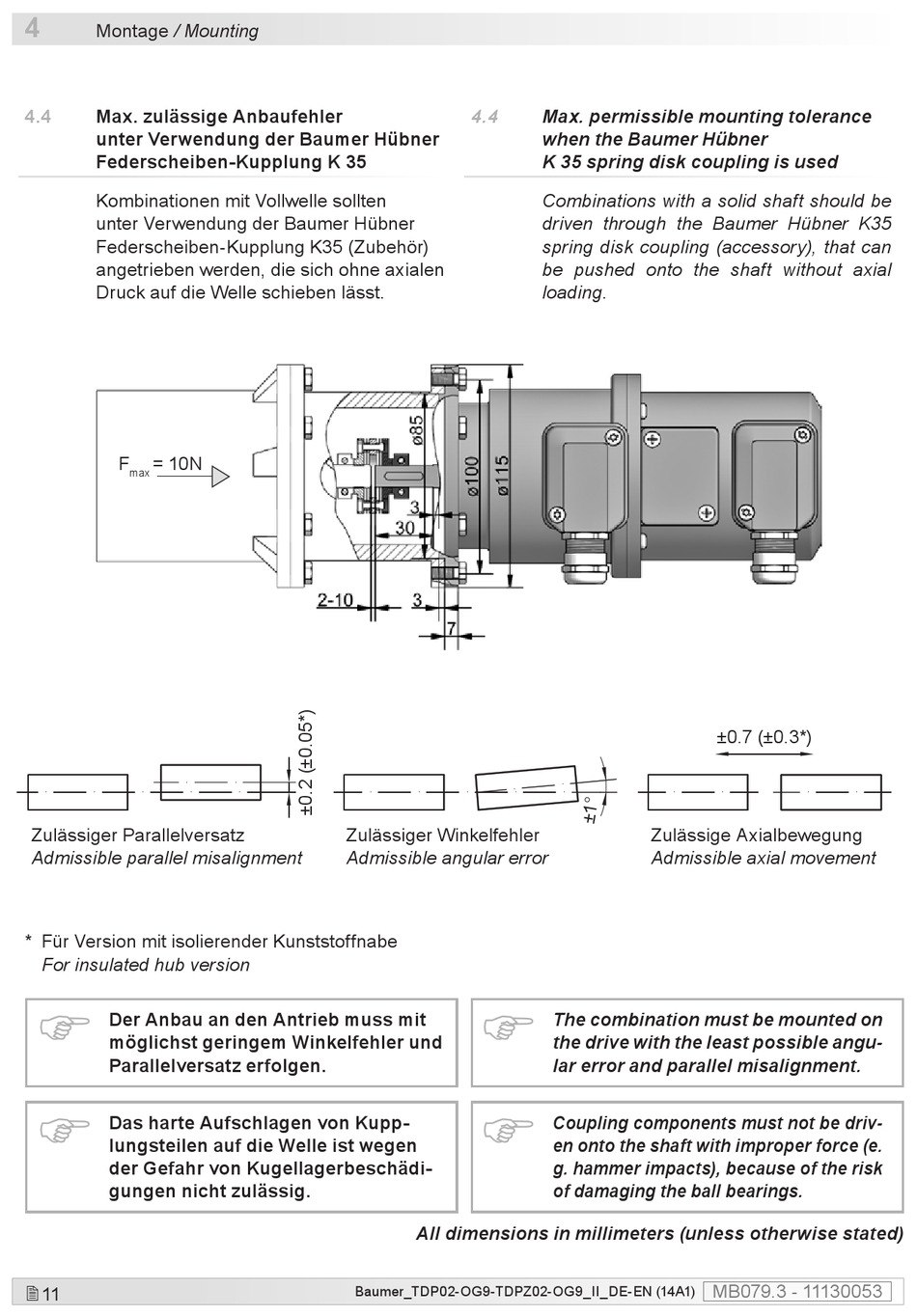

4.4 Max. zulässige Anbaufehler
unter Verwendung der Baumer Hübner
Federscheiben-Kupplung K 35
Kombinationen mit Vollwelle sollten
unter Verwendung der Baumer Hübner
Federscheiben-Kupplung K35 (Zubehör)
angetrieben werden, die sich ohne axialen
Druck auf die Welle schieben lässt.
F = 10N
max
Zulässiger Parallelversatz
Admissible parallel misalignment
* Für Version mit isolierender Kunststoffnabe
For insulated hub version
Der Anbau an den Antrieb muss mit
möglichst geringem Winkelfehler und
Parallelversatz erfolgen.
Das harte Aufschlagen von Kupp-
lungsteilen auf die Welle ist wegen
der Gefahr von Kugellagerbeschädi-
gungen nicht zulässig.
 11
4.4
Zulässiger Winkelfehler
Admissible angular error
All dimensions in millimeters (unless otherwise stated)
Baumer_TDP02-OG9-TDPZ02-OG9_II_DE-EN (14A1)
Max. permissible mounting tolerance
when the Baumer Hübner
K 35 spring disk coupling is used
Combinations with a solid shaft should be
driven through the Baumer Hübner K35
spring disk coupling (accessory), that can
be pushed onto the shaft without axial
loading.
Zulässige Axialbewegung
Admissible axial movement
The combination must be mounted on
the drive with the least possible angu-
lar error and parallel misalignment.
Coupling components must not be driv-
en onto the shaft with improper force (e.
g. hammer impacts), because of the risk
of damaging the ball bearings.
MB079.3 - 11130053
±0.7 (±0.3*)
