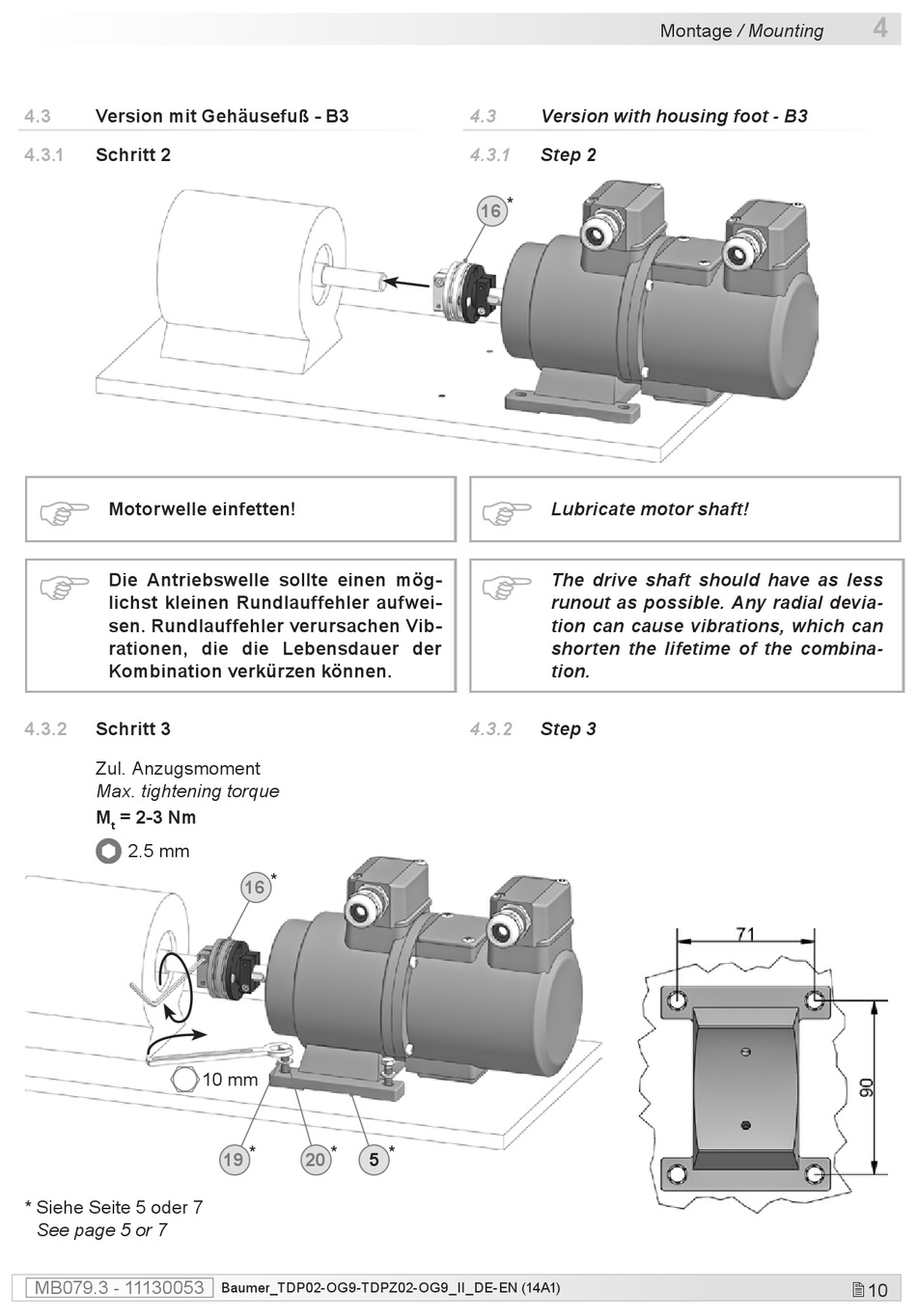

4.3 Version mit Gehäusefuß - B3
4.3.1

Schritt 2

Motorwelle einfetten!
Die Antriebswelle sollte einen mög-
lichst kleinen Rundlauffehler aufwei-
sen. Rundlauffehler verursachen Vib-
rationen, die die Lebensdauer der
Kombination verkürzen können.
4.3.2

Schritt 3

Zul. Anzugsmoment
Max. tightening torque
M = 2-3 Nm
t
2.5 mm
* Siehe Seite 5 oder 7
See page 5 or 7
MB079.3 - 11130053
*
16
10 mm
* *
19 20 5
Baumer_TDP02-OG9-TDPZ02-OG9_II_DE-EN (14A1)
4.3

Version with housing foot - B3

4.3.1

Step 2

*
16
Lubricate motor shaft!
The drive shaft should have as less
runout as possible. Any radial devia-
tion can cause vibrations, which can
shorten the lifetime of the combina-
tion.
4.3.2

Step 3

*
Montage / Mounting
