IT

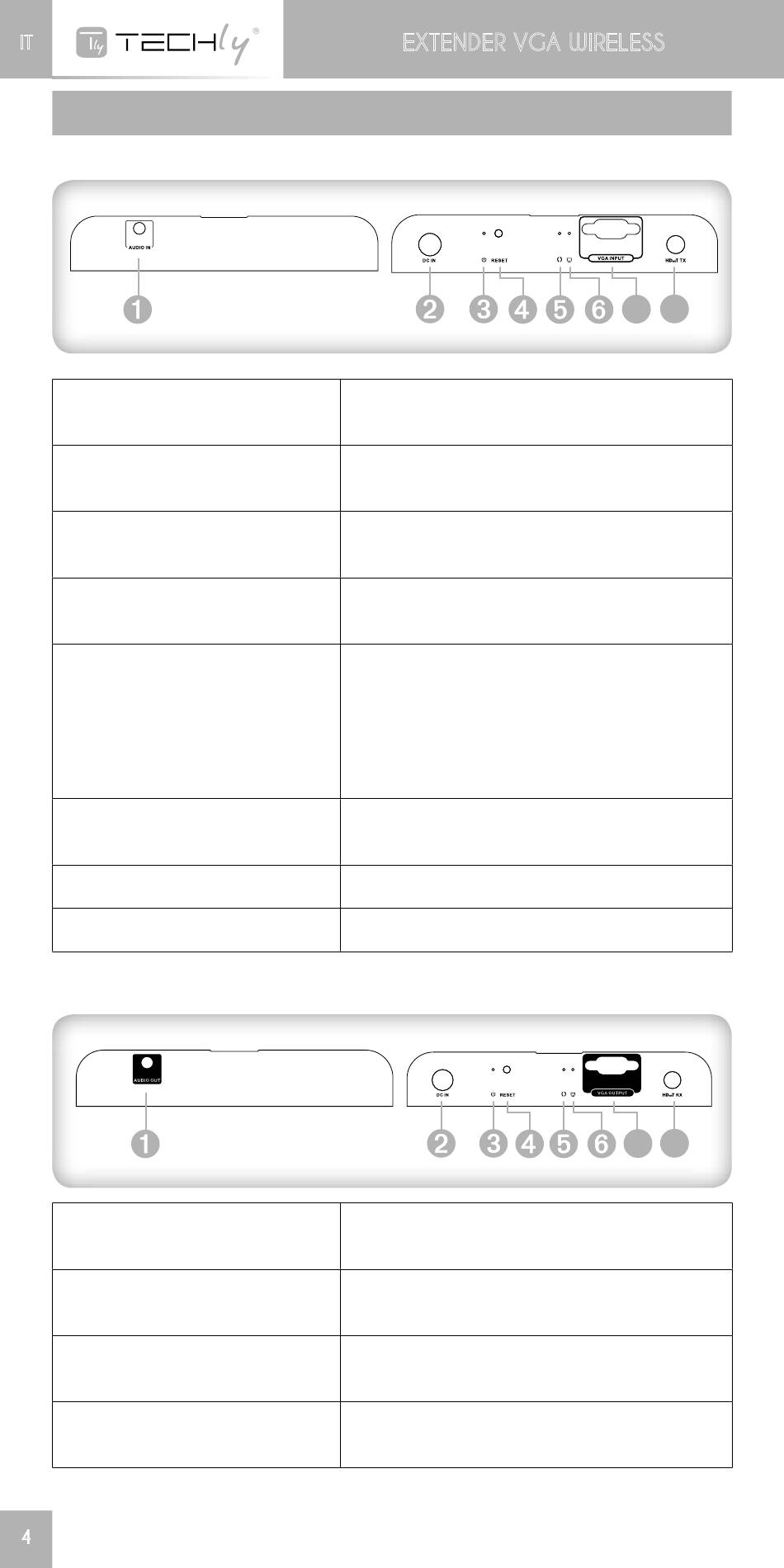

DESCRIZIONE PANNELLO
1. VGA EXTENDER TX (Trasmettitore)
A udio
➊
Ingresso alimentazione
➋
➌ Spia alimentazione
R eset
➍
Spia trasmissione dati
➎
Spia collegamento
➏
I ngresso VGA
➐
A ntenna
➑
2. VGA EXTENDER RX (Ricevitore)
A udio
➊
Ingresso alimentazione
➋
Spia alimentazione
➌
R eset
➍
4
EXTENDER VGA WIRELESS
Connettere il jack da 3.5mm del cavo
audio
Connettere con l'alimentatore
DC5V/3A
Si illumina quando la periferica è
accesa
Premere il tasto reset per riavviare
la periferica
Il led lampeggia lentamente durante la
fase di creazione del collegamento. Il
led lampeggia velocemente quando la
connessione è avvenuta con successo
e si stanno trasmettendo i dati
E' illuminato quando il segnale wireless
è presente
Connettere con la sorgente VGA
Invia il segnale wireless
Connettere il jack da 3.5mm del cavo
audio
Connettere con l'alimentatore
DC5V/3A
Si illumina quando la periferica è
accesa
Premere il tasto reset per riavviare la
periferica
7 8
7 8
