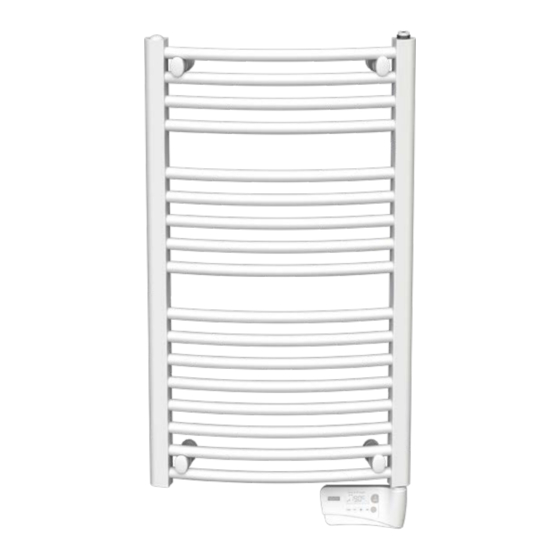

Related Manuals for Purmo JARL 10 05 230 03 2 W
Summary of Contents for Purmo JARL 10 05 230 03 2 W
- Page 1 JARL - ALAID - ALAID RF INSTALLATION AND MOUNTING INSTRUCTIONS ASENNUSOHJE MONTERINGSINSTRUKSJONER INSTALLATIONS- OCH MONTERINGSANVISNINGAR JARL ALAID ALAID RF M16MI366 - A04 - 07/18 | 1...
- Page 2 65 à 85 VERSION MIXTE VERSION ELECTRIQUE JARL raccordement central a liaison RF a liaison RF JARL 10 05 230 03 2 W JARL 13 05 230 05 2 W 1222 1309 1125 JARL 16 06 230 08 2 W 1537...
- Page 3 VERSION VERSION ELECTRIQUE raccordement ce ALAID standard standa 100 à 120 100 à 120 Ø1/2F 89 à 109 VERSION MI VERSION ELECTRIQUE raccordement cent ALAID a liaison RF a liaison R ALAID 10 05 230 03 2 W ALAID 13 05 230 05 2 W 1222 1309 1125...
- Page 4 ALAID RF ALAID IR – not sold in all markets BANDAI IR – not s 100 - 120 88 - 108 Modell Modell TAHITISurf_Elect_Cintre_28/06 ALAI IR 1305 1222 1342 1125 BAN 1004 ALAID RF ALAI IR 1706 1537 1657 1440 BAN 1404 ALAID RF 13 05 230 03 2 C 1222...
-
Page 5: General Information
INSTALLATION AND MAINTENANCE OF YOUR TOWEL RAIL 1. GENERAL INFORMATION WARNING ATTENTION – Some parts of this product may become very hot and cause burns. Particular attention should be given in presence of children and vulnerable people. It is advisable to keep children of less than 3 years old away from it, unless they are under constant supervision. - Page 6 INSTALLATION AND MAINTENANCE OF YOUR TOWEL RAIL 2. MOUNTING INSTRUCTIONS OF YOUR TOWEL RAILS To make the most of your towel rail and for greater comfort, we would ask you to take the following recommendations into account: 2.1 Positioning . Radiator can be placed in volume 2 of bathroom if it is not possible to reach the switches or control device from the bathtub or shower.
- Page 7 INSTALLATION AND MAINTENANCE OF YOUR TOWEL RAIL 2.3 Mounting 1. Start by screwing the two upper wall mounts securely into the wall. (The distance between the mounts can be seen from the figure on the drawing page.) Ensure that the mounts are horizontal. 2.
-
Page 8: Conditions Of Use
INSTALLATION AND MAINTENANCE OF YOUR TOWEL RAIL 4. CONDITIONS OF USE Refer to the paragraph WARNINGS in point 1. General information • The heater can be used continuously without any risk. • For operating the electronic regulation refer to the operating instructions. 5. - Page 9 PYYHEKUIVAIMEN ASENNUS JA HOITO 1. YLEISTÄ VAROITUS HUOMIO – JOTKIN TÄMÄN TUOTTEEN OSAT VOIVAT KUUMENTUA POLTTAVIKSI JA AI- HEUTTAA PALOVAMMOJA. OLE ERITYISEN TARKKAAVAINEN LASTEN TAI LOUKKAANTUMISALTTIIDEN HENKILÖIDEN LÄSNÄOLLESSA. ALLE KOLMIVUOTIAITA LAPSIA EI PIDÄ PÄÄSTÄÄ KUIVAIMEN LUO, JOL- LEI HEITÄ KOKO VALVOTA JATKUVASTI. 3 - 8 -VUOTIAAT LAPSET VOIVAT VAIN KÄYNNISTÄÄ...
- Page 10 PYYHEKUIVAIMEN ASENNUS JA HOITO 2. PYYHEKUIVAIMEN ASENNUS Jotta pyyhekuivaimen käyttö olisi miellyttävää ja saisit siitä täyden hyödyn, kannattaa ottaa huomioon seuraavat suositukset: 2.1 Asennuspaikka • Pyyhekuivain voidaan asentaa alueelle 2 mikäli ei ole mahdollista ylettyä pyyhekuivaimen kytkimeen tai ohjaimeen kylpyammeesta tai suihkusta käsin. •...
- Page 11 PYYHEKUIVAIMEN ASENNUS JA HOITO 2.3 Asennus 1. Aloita kiinnittämällä kaksi ylempää seinäkiinnikettä seinään. Katso asennusväli piirroskuvasta. Tarkista että kiinnikkeet tulevat vaakasuoraan. 2. Asenna pyyhekuivaimeen tulevat kiinnikkeen vastakappaleet ylimmän ja toiseksi ylimmän vaakaputken väliin. Älä kierrä vastakappaletta vielä tiukkaan pyyhekuivaimeen vaan sen tulee liikkua vapaasti.
- Page 12 PYYHEKUIVAIMEN ASENNUS JA HOITO 4. KÄYTTÖEHDOT Katso kappale VAROITUKSET kohdasta 1. Yleistä • Lämmitintä voidaan vaaratta käyttää jatkuvasti. • Katso elektronisen säädön käyttö käyttöohjeista 5. HOITO-OHJEET Laitetta hoidettaessa on lämmittimen oltava kytkettynä pois päältä. Varmista siis, että laite on pois päältä.
-
Page 13: Generell Informasjon
INSTALLASJON OG VEDLIKEHOLD AV HÅNDKLESTATIVET 1. GENERELL INFORMASJON ADVARSEL OBS: ENKELTE DELER AV DETTE PRODUKTET KAN BLI SVÆRT VARME OG KAN FORÅR- SAKE BRANNSÅR. VÆR SPESIELT OPPMERKSOM NÅR DET ER BARN ELLER UTSATTE PERSONER TIL STEDE. DET ANBEFALES Å HOLDE BARN UNDER 3 ÅR UNNA STATIVET HVIS DE IKKE ER UNDER KONSTANT OPPSYN. - Page 14 INSTALLASJON OG VEDLIKEHOLD AV HÅNDKLESTATIVET 2. INSTALLERE HÅNDKLESTATIVET For å få det meste ut av håndklestativet og for bedre komfort, ber vi deg ta følgende forholdsregler: 2.1 Plassering • Diagrammene nedenfor viser korrekt plassering av apparatet. fig. 1 fig. 2 Apparatet må...
- Page 15 INSTALLASJON OG VEDLIKEHOLD AV HÅNDKLESTATIVET 10. Heng opp apparatet i alle festetappene og trekk til slutt til alle skruene. Apparatet kan også justeres i dybden. Trekk også til skruene. 11. Kontroller at apparatet henger korrekt,hvis ikke etterjusterer du. Trykk fast dekkplatene på framsiden for å skjule skruene. ALAID RF 1.
- Page 16 INSTALLASJON OG VEDLIKEHOLD AV HÅNDKLESTATIVET 3. TILKOBLING - ELEKTRISK • Strømforsyningen skjer med enfas vekselstrøm 230-240 V~ - 50Hz. • Koble aggregatet til et uttak som oppfyller gjeldende elektriske forskrifter • Koble den opprinnelig monterte nettkabelen til nettet via en koblingsboks som er plassert bak aggregatet uten mellomliggende eluttak, og som sitter minst 25 cm over gulvet.
-
Page 17: Allmän Information
INSTALLATION OCH UNDERHÅLL AV HANDDUKSTORK 1. ALLMÄN INFORMATION VARNING OBSERVERA – VISSA DELAR AV PRODUKTEN KAN BLI MYCKET VARMA OCH ORSAKA ALL- VARLIGA BRÄNNSKADOR. VAR SÄRSKILT FÖRSIKTIG I NÄRHETEN AV BARN OCH KÄNSLIGA PERSONER. VI REKOM- MENDERAR ATT HÅLLA BARN UNDER 3 ÅR BORTA FRÅN APPARATEN OM DE INTE ÄR UNDER STÄNDIG UPPSIKT. - Page 18 INSTALLATION OCH UNDERHÅLL AV HANDDUKSTORK 2. INSTALLATION AV HANDDUKSTORKEN För att du ska kunna njuta av handdukstorkens komfort till fullo, ber vi dig följa rekommendationerna nedan: 2.1 Placering fig. 1 fig. 2 • Handdukstorken kan placeras i zon 2 om det inte är möjligt att nå brytare eller manöverdon från badkaret eller duschen.
- Page 19 INSTALLATION OCH UNDERHÅLL AV HANDDUKSTORK 2.3 Montering 1. Börja med att skruva fast de två övre väggfästena i väggen. (Avstånd mellan fästena framgår av figuren på ritningssidan.) Se till att fästena sitter vågrätt. 2. Montera två klämfästen mellan det översta och det näst översta horisontella röret. 3.
- Page 20 INSTALLATION OCH UNDERHÅLL AV HANDDUKSTORK 4. NORMALA BRUKSBETINGELSER Se stycket VARNINGAR i punkt 1. Allmän information • Handdukstorken kan vara i kontinuerlig drift utan risk. • För manövrering av den elektroniska styrningen, se bruksanvisningen 5. UNDERHÅLLSTIPS Underhållsarbeten får endast utföras när handdukstorken är avstängd. Kontrollera därför att apparaten är avstängd.
- Page 21 INFORMATION product reference product model options purchase date supplier supplier phone number invoice n° M16MI366 - A04 - 07/18 | 21...
- Page 22 MODELLBETECKNING (AR) JARL-ALAID-ALAID RF CHROME Post Symbol Värde Enhet Värmeeffekt 0,30 Nominell avgiven värmeeffekt / Maximal kontinuerlig : F30M00860500HS00 max,c 0,50 Nominell avgiven värmeeffekt / Maximal kontinuerlig : F30M01220500HS00 max,c 0,75 Nominell avgiven värmeeffekt / Maximal kontinuerlig : F30M01530600HS00 max,c Nominell avgiven värmeeffekt / Maximal kontinuerlig : F32M00860500HS00 0,30 max,c...
- Page 23 MODEL IDENTIFIER(S) JARL-ALAID-ALAID RF CHROME Item Symbol Value Unit Heat output 0,30 Nominal heat output / Maximum continous heat output : F30M00860500HS00 max,c 0,50 Nominal heat output / Maximum continous heat output : F30M01220500HS00 max,c Nominal heat output / Maximum continous heat output : F30M01530600HS00 0,75 max,c 0,30...
- Page 24 Sverige Tel +46 (0)510-48 13 00 info@lviprodukter.se www.lviprodukter.se Suomi Purmo T. +358 (0)6 786 91 11 info@purmo.fi www.purmo.fi Norge Purmo Tlf. +46 (0)42-15 30 00 info@purmo.no www.purmo.no...
