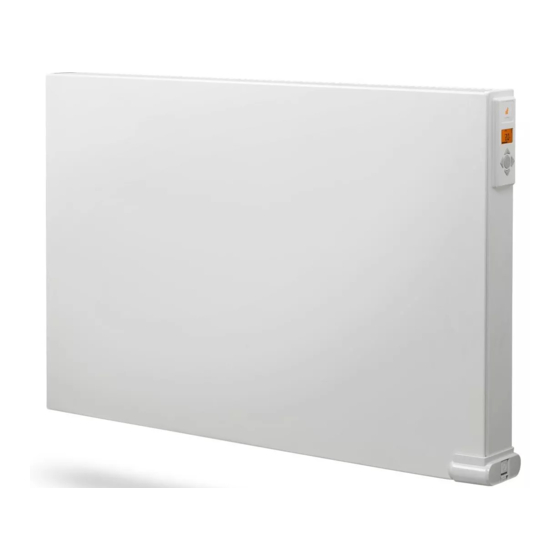

INSTALLATION AND OPERATING MANUAL
GB
A NEW GENERATION THAT TURNS EVOLUTION INTO A REVOLUTION
CLASS I - 230V & 400 V - 50 HZ

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the YALI DIGITAL and is the answer not in the manual?

Questions and answers

Related Manuals for Purmo YALI DIGITAL

Summary of Contents for Purmo YALI DIGITAL

  • Page 1 YALI DIGITAL YALI PARADA YALI RAMO ASENNUS- JA KÄYTTÖ- OHJE UUSI MULLISTAVA LÄMMITINSUKUPOLVI LUOKKA I – 230 V & 400 V – 50 HZ INSTALLASJONS- OG DRIFTSHÅNDBOK EN NY GENERASJON SOM FORVANDLER EVOLUSJON TIL EN REVOLUSJON KLASSE I – 230 V OG 400 V – 50 HZ INSTALLATIONS- OCH BRUKSANVISNING EN NY GENERATION SOM GÖR EVOLUTION TILL REVOLUTION...
