Summary of Contents for BlackVue DR590X-2CH

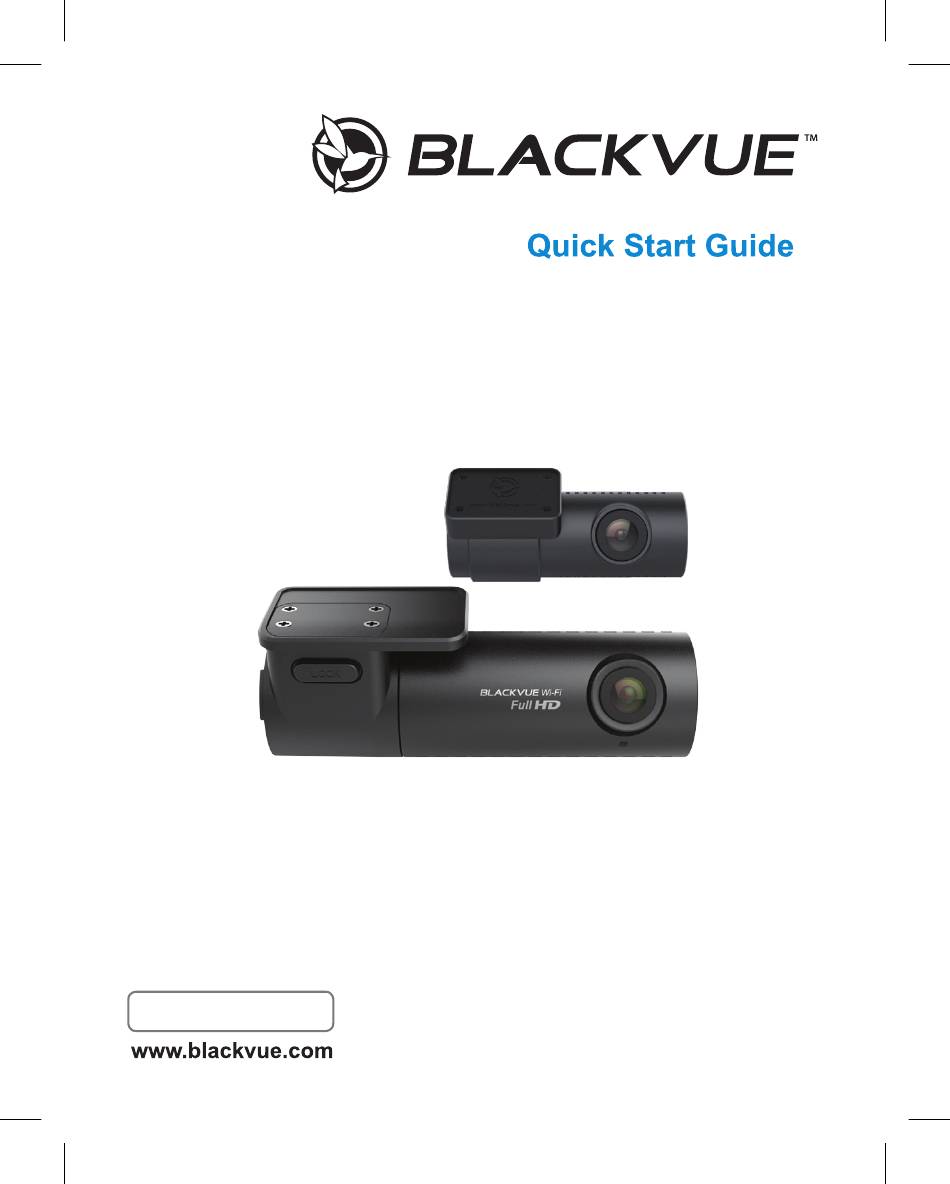

  • Page 1 DR590X-2CH DR750X-2CH DR590W-2CH ENGLISH / NEDERLANDS...
  • Page 2 BLACKVUE DR590X-2CH For manuals, customer support and FAQs go to www.blackvue.com Voor handleidingen, Customer Support en Veelgestelde Vragen, ga naar www.blackvue.com...

  • Page 3: Important Safety Information

    Important safety information For user safety and to avoid property damage, read through this manual and follow these safety instructions to use the product correctly. y Do not disassemble, repair, or modify the product yourself. Doing so may cause fire, electric shock, or malfunction. For internal inspection and repair, contact the service center.

  • Page 4: Fcc Compliance Information

    This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) This device must accept any interference received, including interference that may cause undesired operation of this device. FCC ID: YCK-DR590X-2CH...
  • Page 5 Contact local authorities to learn about disposal and recycling options available in your area. 2. The correct disposal of your BlackVue dashcam will help prevent potential negative consequences for the environment and human health.
  • Page 6 ICC Compliance This Class [B] digital apparatus complies with Canadian ICES-003. This radio transmitter has been approved by Industry Canada to operate with the antenna types listed below with the maximum permissible gain and required antenna impedance for each antenna type indicated. Antenna types not included in this list, having a gain greater than the maximum gain indicated for that type, are strictly prohibited for use with this device.

  • Page 7: Declaration Of Conformity

    Product: radio equipment/ dashcam Type: DR590X-2CH Declaration and applicable standards Hereby, TJM Supplies B.V. declares that the type of radio equipment DR590X-2CH conforms to: Directive EMC 2014/53/EU and the RoHS directive (2011/65/EU) on the restriction of the use of certain hazardous substances in electronic equipment by applying EN 50581: 2012 and IEC 62321-3-1: 2013.

  • Page 8: Verklaring Van Overeenstemming

    Product: radioapparatuur/ dashcam Model(len): DR590X-2CH Verklaring en toepasselijke normen Hierbij verklaart TJM Supplies B.V., dat het type radioapparatuur DR590X-2CH conform is met: Richtlijn EMC 2014/53/EU en de RoHS richtlijn (2011/65/EU) betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen in elektronische apparatuur door toepassing van EN 50581:2012 en IEC 62321-3-1:2013.

  • Page 9: Need Help

    In the box Check the box for each of the following items before installing the BlackVue dashcam. Front camera Rear camera Cigarette lighter Rear camera power cable connection cable Quick start guide Cable clips (5 EA) microSD Card microSD card adapter...

  • Page 10: Front Camera

    At a glance The following diagrams explain each part of the BlackVue dashcam. Front camera Lock button Camera lens 111.8 mm Front security LED Mounting bracket : Lights on during (i) normal mode, (ii) an event is being recorded (impact detected), (ii) manual recording has started, or (iv) motion is detected in parking mode.
  • Page 11 Connectivity details label: - Default Wi-Fi SSID - Default Wi-Fi password - Cloud code - QR code Serial number label Rear camera connection port GPS connection port or Cover External connectivity module port DC in (Power connector) Wi-Fi Button microSD card slot - Press once to turn on/off Wi-Fi.

  • Page 12: Rear Camera

    Rear camera Mounting bracket Camera lens 67.4 mm Rear security LED V out : Stays on in all recordings (Front camera modes but can be connection port) turned off from firmware settings.
  • Page 13 Install and power up STEP 1 Install the front camera behind the rear view mirror. Install the rear camera at the top of the back windshield. Remove any foreign matter and clean and dry the windshield before installation. Warning y Do not install the product in a location where it can obstruct the driver's field of vision.
  • Page 14 Adjust the angle of the lens by rotating the body of the front camera. We recommend pointing the lens slightly downwards (≈ 10° below horizontal), so as to record video with a 6:4 road to background ratio. Peel off the protective film from the double-sided tape and attach the rear camera to the rear windshield.
  • Page 15 Use the pry tool to lift the edges of the windshield trim/molding and tuck in the power cord. Rear camera connection cable Power cord Turn on the engine. The BlackVue dashcam will power up and start recording. Video files are stored on the microSD card.
  • Page 16 A low voltage power cut-off function and a parking mode timer to protect the automotive battery from discharge is installed in the device. Settings can be changed in the BlackVue App or Viewer. Locate the fuse box to connect the hardwiring power cable.
  • Page 17 Connect the GND cable to metal ground bolt. Connect the power cable to the DC in terminal of the front camera. BlackVue will power up and start recording. Video files are stored on the microSD card. Note y When you run the dashcam for the first time the firmware is automatically loaded onto the microSD card.
  • Page 18 Playing video files on your (Android/iOS) Search for the BlackVue app in the Google Play Store or Apple App Store and install it on your smartphone. “Pair” your smartphone with the BlackVue dashcam via direct Wi-Fi: (i) Press the Wi-Fi button once to turn on Wi-Fi.
  • Page 19 (v) Open the BlackVue app and select WI-FI. Select the video file you want to play from the video list. Note y Direct Wi-Fi lets you connect your smartphone to your dashcam via Wi-Fi within a range of 10m. y All image shown are for illustration purposes only. Actual App may differ from...
  • Page 20 Use the included microSD card adapter to connect the card to a computer. Download BlackVue Viewer program from www.blackvue.com > Support > Downloads and install it on your computer. Run BlackVue Viewer. To play, select a video and click on the play button or double click the selected video.
  • Page 21 Windows/macOS Viewer Note y All images shown are for illustration purpose only. Actual program may differ from images shown.
  • Page 22 The dashcam's time zone is initially set to (GMT-11). To display the correct time please select your time zone. Using your smartphone (Android/iOS) “Pair” your smartphone with the BlackVue dashcam via direct Wi-Fi (for details see STEP 2 ‘Playing video files on your smartphone’). Open the BlackVue app and select WI-FI.
  • Page 23 Go back to the Firmware settings menu and configure other desired settings. Settings that can be changed include Wi-Fi SSID & password, image quality, sensitivity settings, voice recording on/off, speed unit (km/h, MPH, off), LEDs on/ off, voice guidance volume, Cloud settings etc. Once settings are configured, tap and tap Save.
  • Page 24 (km/h, MPH, off), LEDs on/off, voice guidance volume, Cloud settings etc. For more information about changing the settings in BlackVue Viewer, please download the manual from www.blackvue.com > Support > Downloads. Time zone setting If you do not connect the GPS receiver or CM100GLTE-M: To manually set the time select Manual time setting and set your date and time.

  • Page 25: Connect To Blackvue Cloud (Optional)

    Connect to BLACKVUE CLOUD (optional) STEP 4 If you don’t have a Blackvue connectivity module or if you don’t want to use the BLACKVUE CLOUD Lite Service, you can skip this step. If you have a BlackVue connectivity module (CM100GLTE-M), you can use the BlackVue app to connect to BLACKVUE CLOUD Lite Service and see in real-time where your car is and the dashcam’s live image feed.
  • Page 26 Register. Connect your BlackVue dashcam to Cloud connectivity (Using CM100GLTE-M) Make sure your BlackVue dashcam and connectivity module is connected. Then, follow the below steps for SIM registration. (i) Locate the SIM card slot. Unscrew the bolt from SIM slot cover. Then, unmount the SIM slot by using a SIM eject tool.
  • Page 27 For full details, refer to the "SIM activation guide" that is included in the CM100GLTE-M package. y To use the BlackVue Cloud Lite Service, SIM card must be properly activated for Internet access via LTE-M network. y When the dashcam is connected to internet, you can use BlackVue Cloud Lite Service features such as Real-time location, push notification on BlackVue app and PC Viewer.

  • Page 28: Tips For Optimal Performance

    Downloads and install it on your computer. Insert the microSD card into the microSD card reader and connect the reader to your computer. Launch the copy of BlackVue Viewer that is installed on your computer. Click the Format button, select the card drive and click OK.

  • Page 29: Product Specifications

    Product specifications: Model Name DR590X-2CH Front: Black/Width 111.8 mm x Height 34 mm/87.8 g Color/Size/Weight Rear: Black/Width 67.4 mm x Height 25 mm/20.3 g Memory microSD Card (32 GB/64 GB/128 GB/256 GB) Normal recording, Event recording (when impact is detected...
  • Page 30 Speaker Built-in (Voice Guidance) Front: Recording LED, GPS LED, LTE/Wi-Fi LED, Front Security LED Indicators Rear: Rear Security LED Wi-Fi button: Button * Press once to turn on/off Wi-Fi. Sensor 3-Axis Acceleration Sensor Backup Battery Built-in super capacitor DC 12V-24V (DC Plug (Ø3.5 x Ø1.1)) to Input Power Wires (Black: GND/Yellow: B+/Red: ACC) Normal Mode (WiFi On/GPS On): 370mA/hour...
  • Page 31 Software * Windows 7 or higher and Mac Yosemite OS X (10.10) or higher Application BlackVue Application (Android 5.0 or higher, iOS 9.0 or higher) Others Adaptive Format Free File Management System * STARVIS is a trademark of Sony Corporation.

  • Page 32: Hulp Nodig

    In het vakje Vink het vakje aan voor elk van de volgende items voordat u de BlackVue-dashcam installeert. Camera voorzijde Camera achterzijde Voedingskabel Aansluitkabel voor van de camera achterzijde sigarettenaansteker Snelstartgids Kabelklemmen (5 EA) microSD- microSD-kaart kaartadapter Dubbelzijdige Bedrade tape voor de...
  • Page 33 In een oogopslag De volgende diagrammen verklaren elk onderdeel van de BlackVue-dashcam. Camera voorzijde Vergrendeltoets Cameralens 111,8 mm Veiligheidslampje voorzijde Montagesteun : Licht op wanneer (i) in normale modus, (ii) een activiteit wordt opgenomen (botsing waargenomen), (iii) handmatige opname is gestart of (iv) beweging wordt gedetecteerd in parkeermodus.
  • Page 34 Label voor connectiviteitsgegevens: - Standaard Wi-Fi SSID - Standaard Wi-Fi-wachtwoord - Cloud-code - QR-code Label serienummer Verbindingspoort camera achterzijde GPS-verbindingspoort of Poort voor externe connectiviteitsmodule Aansluiting voor de stroominvoer Wi-Fi-knop microSD-kaartsleuf - Druk hier één keer op om Wi-Fi aan of uit te zetten.
  • Page 35 Camera achterzijde Montagesteun Cameralens 67,4 mm Veiligheidslampje achter V-uit : Blijft aan in alle (verbindingspoort opnamemodi, maar kan camera voorzijde) uitgezet worden vanuit de firmware-instellingen.
  • Page 36 Installeren en opstarten STAP 1 Installeer de camera voorzijde achter de achteruitkijkspiegel. Installeer de camera achterzijde bovenaan de achterruit. Verwijder eventueel vuil en maak de voorruit voor het installeren schoon en droog. Waarschuwing y Plaats het apparaat niet op een plek waar het gezichtsveld van de bestuurder belemmerd kan worden.
  • Page 37 Pas de hoek van de lens aan door de behuizing van de camera voorzijde te draaien. We raden aan de lens iets naar beneden te wijzen (≈10 ° onder horizontaal), om video met een 6:4 weg:achtergrond-verhouding op te nemen. Haal het beschermfolie van de dubbelzijdige tape en bevestig de camera achterzijde aan de achterruit.
  • Page 38 Gebruik de wrikker om de hoeken van de afwerking van de voorruit op te tillen en duw het netsnoer eronder. Aansluitkabel voor camera achterzijde Netsnoer Start de motor. De BlackVue dashcam zal aangaan en beginnen met opnemen. Videobestanden worden opgeslagen op de microSD-kaart.
  • Page 39 Het apparaat is voorzien van een voedingsonderbrekingsfunctie bij laagspanning en een parkeermodustimer die de accu van uw auto beschermt tegen ontlading. Instellingen kunnen worden gewijzigd in de BlackVue-app of Viewer. Zoek naar de zekeringkast om de bedrade voedingskabel aan te sluiten.
  • Page 40 Sluit de GND-kabel aan op de metalen aardingsbout. Sluit de voedingskabel aan op de DC-ingang van de camera voorzijde. BlackVue zal opstarten en beginnen met opnemen. Videobestanden worden opgeslagen op de microSD-kaart. Opmerking y Wanneer u de dashcam voor het eerst aanzet, zal de firmware automatisch op de microSD-kaart geïnstalleerd worden.
  • Page 41 Videobestanden afspelen op uw (Android/iOS) Zoek naar de BlackVue-app in de Google Play Store of Apple App Store en installeer deze op uw smartphone. “Koppel” uw smartphone met de BlackVue-dashcam via directe Wi-Fi: (i) Druk één keer op de Wi-Fi-toets om Wi-Fi aan te zetten.
  • Page 42 (v) Open de BlackVue-app en selecteer WI-FI. Selecteer het videobestand dat u uit de videolijst wilt afspelen. Opmerking y Met directe Wi-Fi kunt u, binnen een bereik van 10m, uw smartphone verbinden met uw dashcam. y Alle getoonde afbeeldingen zijn uitsluitend ter illustratie. Werkelijke app kan...
  • Page 43 Verwijder de microSD-kaart uit de dashcam. Open het zijpaneel Om te verwijderen Gebruik de meegeleverde microSD-kaartadapter om de kaart te verbinden met een computer. Download het programma BlackVue Viewer vanaf www.blackvue.com > Support > Downloads en installeer het op uw computer.
  • Page 44 Start BlackVue Viewer. Selecteer een video en klik op de afspeeltoets of dubbelklik op de geselecteerde video om deze af te spelen. Windows/macOS Viewer Opmerking y Alle getoonde afbeeldingen zijn uitsluitend ter illustratie. Werkelijke programma kan afwijken van de weergegeven afbeeldingen.
  • Page 45 De tijdzone van de dashcam staat aanvankelijk ingesteld op (GMT-11). Selecteer uw tijdzone om de juiste tijd weer te geven. Uw smartphone (Android/iOS) gebruiken “Koppel” uw smartphone met de BlackVue-dashcam via directe Wi-Fi (bekijke voor meer informatie STAP 2 ‘Videobestanden afspelen op uw smartphone’). Open de BlackVue-app en selecteer WI-FI.
  • Page 46 Ga terug naar het Firmware-instellingenmenu en configureer andere gewenste instellingen. Instellingen die kunnen worden gewijzigd zijn SSID en wachtwoord van Wi-Fi, beeldkwaliteit, gevoeligheidsinstellingen, spraakopname aan/uit, snelheidseenheid (km/u, MPU, uit), lampjes aan/uit, volume van gesproken begeleiding, Cloud-instellingen, etc. Zodra de instellingen zijn geconfigureerd, tikt u op en vervolgens op Opslaan.
  • Page 47 De tijdzone en andere firmware-instellingen van de dashcam computer wijzigen op uw (Windows/macOS) Start het programma BlackVue Viewer nadat u de microSD-kaart van de dashcam heeft aangesloten op uw computer. Klik op de -toets om het BlackVue- instellingenpaneel te openen.
  • Page 48 BLACKVUE CLOUD Lite-service, kunt u deze stap overslaan. Als u een BlackVue-connectiviteitsmodule (CM100GLTE-M) heeft, kunt u de BlackVue- app gebruiken om verbinding te maken met BLACKVUE CLOUD Lite Service en zien waar uw auto zich op dat moment bevindt en livebeelden van de dashcam bekijken.
  • Page 49 Steek de simkaart in de simkaartsleuf. Plaats de simkaartsleuf terug in de connectiviteitsmodule en schroef vervolgens de bout vast om de simkaartsleuf vast te zetten. (ii) “Koppel” uw smartphone met de BlackVue-dashcam via directe Wi-Fi. (iii) Open de BlackVue-app en selecteer WI-FI >...
  • Page 50 Raadpleeg de "SIM-activeringshandleiding" in het CM100GLTE-M-pakket voor meer informatie. y Om de BlackVue Cloud Lite Service te gebruiken, moet de simkaart correct zijn geactiveerd voor internettoegang via het LTE-M-netwerk. y Wanneer de dashcam is verbonden met internet, kunt u BlackVue Cloud Lite Service-functies (zoals realtime locatie, push-melding, auto-upload) gebruiken in de BlackVue-app en PC Viewer.
  • Page 51 Download BlackVue Windows Viewer vanaf www.blackvue.com > Support > Downloads en installeer deze op uw computer. Steek de microSD-kaart in de microSD kaartlezer en verbind de lezer met uw computer. Start BlackVue Viewer vanaf uw computer. Klik op de Formatteer -toets, selecteer het kaartstation en klik op OK.
  • Page 52 Productspecificaties: Modelnaam DR590X-2CH Kleur/Grootte/ Voorzijde: Zwart/Breedte 111,8 mm x Hoogte 34 mm/87,8 g Gewicht Achterzijde: Zwart/Breedte 67,4 mm x Hoogte 25 mm/20,3 g Geheugen microSD-kaart (32 GB/64 GB/128 GB/256 GB) Normale opname, Activiteitsopname (wanneer botsing wordt gedetecteerd in normale en parkeermodus), Handmatige...
  • Page 53 Microfoon Ingebouwd Luidspreker (gesproken Ingebouwd begeleiding) Voorzijde: Opnamelampje, GPS-lampje, LTE/Wi-Fi-lampje, Lampjes veiligheidslampje vóór Achterzijde: Veiligheidslampje achter Wi-Fi-knop: Toets * Druk hier één keer op om Wi-Fi aan of uit te zetten. Sensor 3-assige acceleratiesensor Reservebatterij Ingebouwde supercondensator DC 12 V - 24 V (DC Plug (Ø3,5 x Ø1,1)) naar draden (zwart: Ingangsvermogen GND / geel: B+ / rood: ACC) Normale modus (Wi-Fi aan / GPS aan): 370mA/uur...
  • Page 54 Achterzijde: FCC, CE, RoHS, WEEE BlackVue Viewer Software * Windows 7 of nieuwer en Mac Yosemite OS X (10.10) of nieuwer BlackVue-applicatie (Android 5.0 of nieuwer, iOS 9.0 of Applicatie nieuwer) Overige Aangepast formaatvrij bestandsbeheersysteem * STARVIS is een handelsmerk van Sony Corporation.

  • Page 55: Product Warranty

    Product Warranty The term of this product warranty is 1 year from the purchase date. (Accessories such as an External Battery/microSD Card: 6 Months) We, PittaSoft Co., Ltd., provide the product warranty according to the Consumer Dispute Settlement Regulations (drawn up by the Fair Trade Commission).
  • Page 56 FCC ID: YCK-DR750X-2CH / HVIN: DR750X-2CH FCC ID: YCK-DR590X-2CH / HVIN: DR590X-2CH / IC: 23402-DR590X2CH FCC ID: YCK-DR750X-2CH / HVIN : DR750X-2CH Product | Car Dashcam Model Name | DR590X-2CH DR750X-2CH | Pittasoft Co., Ltd. / South Korea Manufacturer Address...
