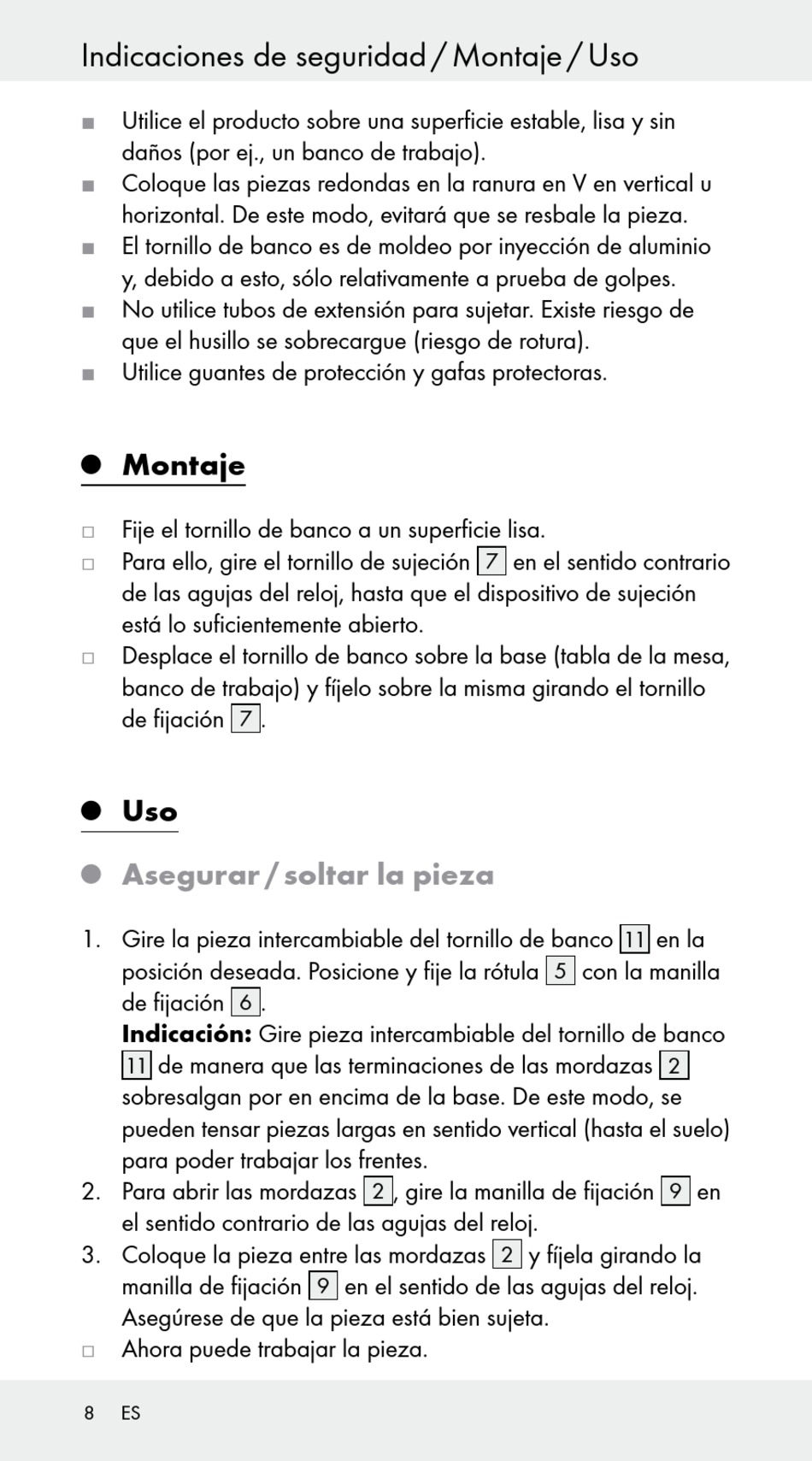

Indicaciones de seguridad / Montaje / Uso
J
U tilice el producto sobre una superficie estable, lisa y sin
daños (por ej., un banco de trabajo).
J
C oloque las piezas redondas en la ranura en V en vertical u
horizontal. De este modo, evitará que se resbale la pieza.
J
E l tornillo de banco es de moldeo por inyección de aluminio
y, debido a esto, sólo relativamente a prueba de golpes.
J
N o utilice tubos de extensión para sujetar. Existe riesgo de
que el husillo se sobrecargue (riesgo de rotura).
J
U tilice guantes de protección y gafas protectoras.

Montaje

Q
j
F ije el tornillo de banco a un superficie lisa.
j
P ara ello, gire el tornillo de sujeción
de las agujas del reloj, hasta que el dispositivo de sujeción
está lo suficientemente abierto.
j
D esplace el tornillo de banco sobre la base (tabla de la mesa,
banco de trabajo) y fíjelo sobre la misma girando el tornillo
de fijación

Uso

Q

Asegurar / soltar la pieza

Q
1. Gire la pieza intercambiable del tornillo de banco
posición deseada. Posicione y fije la rótula
de fijación
Indicación: Gire pieza intercambiable del tornillo de banco
de manera que las terminaciones de las mordazas
11
sobresalgan por en encima de la base. De este modo, se
pueden tensar piezas largas en sentido vertical (hasta el suelo)
para poder trabajar los frentes.
2. Para abrir las mordazas
el sentido contrario de las agujas del reloj.
3. Coloque la pieza entre las mordazas
manilla de fijación
Asegúrese de que la pieza está bien sujeta.
j
A hora puede trabajar la pieza.
8 ES
.
7
.
6
2
en el sentido de las agujas del reloj.
9
en el sentido contrario
7
, gire la manilla de fijación
y fíjela girando la
2
en la
11
con la manilla
5
2
en
9
