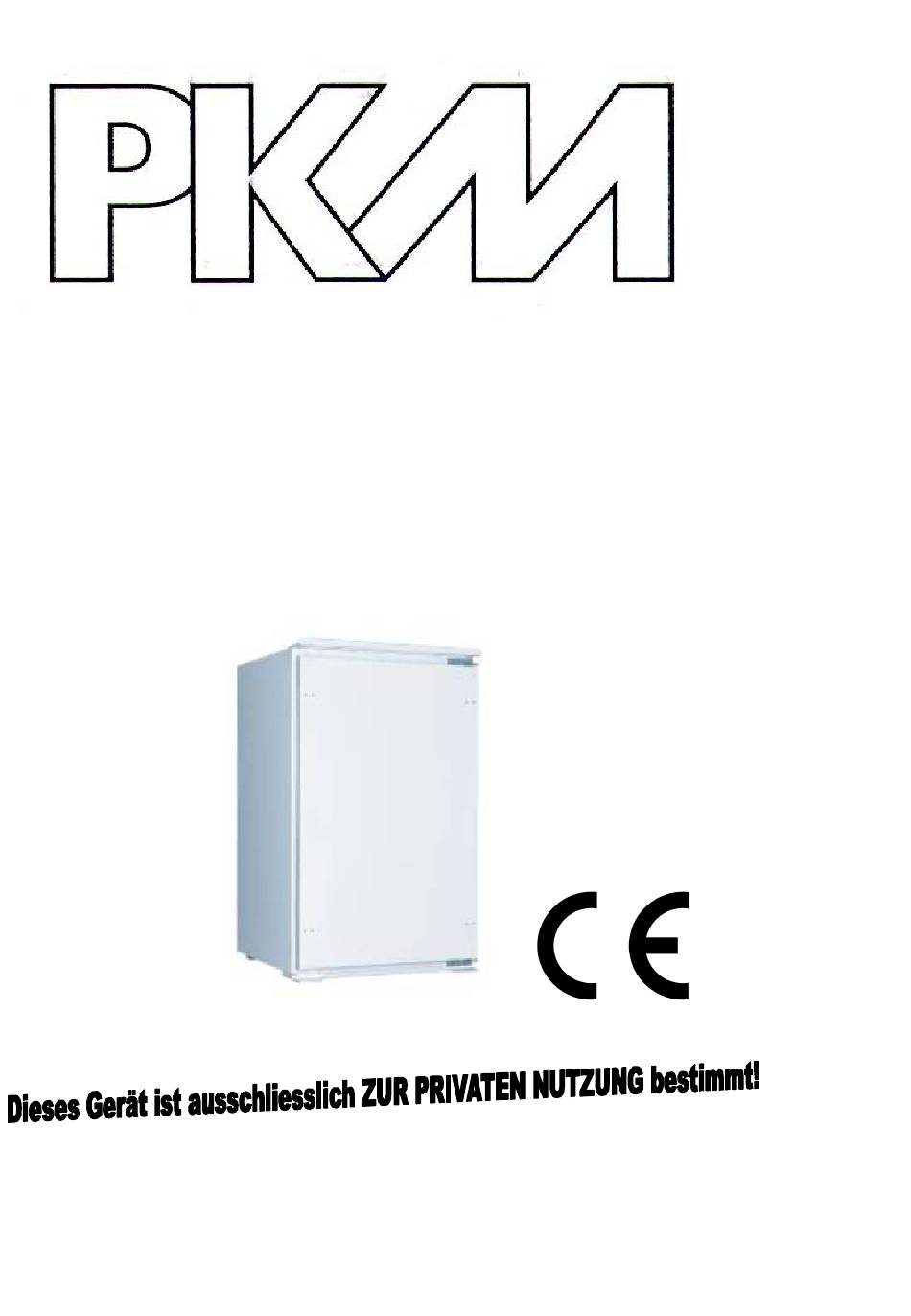

- Page 1 BEDIENUNGSANLEITUNG (D) (GB) (FR) EinbaukÄhlschrank KS 120.4 A+ EB EinbaukÄhlschrank KS 130.0 A+ EB WICHTIG! Bitte lesen Sie sorgfÅltig die Bedienungshinweise bevor Sie das GerÅt benutzen!
- Page 2 Inhaltsverzeichnis: Seite 1 Inhaltsverzeichnis Seite 2 Umweltaspekte Seite 3 Wichtige Hinweise und Informationen Seite 4 technische Daten EinbaukÄhlschrank KS 120.4A+ EB Seite 5 technische Daten EinbaukÄhlschrank KS 130.0A+ EB Seite 6 Einbau des GerÅtes in die Nische Seite 9 Temperaturregelung Abtauen/ Reinigen Seite 10 TÄranschlag des GerÅtes wechseln...
- Page 3 Umweltaspekte BITTE UNTERSTÄTZEN SIE UNSERE UMWELT, INDEM SIE DIE ALTGERÄTE SOWIE DIE VERPACKUNGEN GEMÅÇ DEN ALLGEMEINEN RICHTLINIEN ENTSORGEN. AltgerÄte sind kein unbrauchbarer Abfall Durch eine umweltgerechte Entsorgung werden viele wertvolle Rohstoffe wieder gewonnen. Bevor Sie ein beliebiges AltgerÉt entsorgen, machen Sie dieses vorher unbedingt funktionsuntÑchtig! Das bedeutet, immer den Netzstecker ziehen und danach das Anschlusskabel durchtrennen und direkt mit dem Netzstecker entfernen und entsorgen!
- Page 4 Wichtige Hinweise und Informationen Der KÑhlschrank ist fÑr den Gebrauch im Haushalt bestimmt. Er entspricht den heutigen modernen Anforderungen, ist FKW-und FCKW frei. Dieser KÅhlschrank unterliegt Klimaklasse fÅr Betrieb unter Haushaltsbedingungen geeignet gewÄhrleistet eine zuverlÄssige Funktion RAUMTEMPERATUREN von 16ÇC-32ÇC. Dieses GerÉt ist mit dem umweltfreundlichen KÉltemittel Isobutan R600a ausgestattet. Dieses Naturgas ist umweltfreundlich, jedoch brennbar.
- Page 5 PKM EinbaukÄhlschrank KS 120.4A+ EB EinbaukÄhlschrank mit 4-Sterne Eisfach (-18ÉC) Klimaklasse N Nettoinhalt: 120 Liter Nettoinhalt: 105 Liter (davon 15 Liter Gefrierteil) GefriervermÇgen: 2 kg / 24 h Energieklasse: A+ oder B je nach Modell ...
- Page 6 PKM EinbaukÄhlschrank KS 130.0A+ EB EinbaukÄhlschrank (Klimaklasse N) Nettoinhalt: 130 Liter Energieklasse: A+ oder B , je nach Modell FCKW / FKW-frei (SchÅumung + KÄhlmittel = 100 %) KÄhlmittel R600a / 15 g TÄranschlag wechselbar rechts oder links ...
- Page 7 Aufbau des GerÄtes Vor dem AnschlieÇen des GerÉts ist zu ÑberprÑfen, ob dieses und die Netzanschlussleitungen keine TransportschÉden aufweisen. Die Stecker der Netzanschluss-Leitungen dÑrfen nur an einer entsprechend vorschriftsmÉÇig geerdeten Steckdose angeschlossen werden. Verwenden 220-240V/50 Netzbetrieb keine Steckdosenleisten bzw. Mehrfachsteckdosen! Die Netzanschlussleitungen sind im Falle einer BeschÄdigung nur von einem qualifizierten Fachpersonal auszuwechseln.
- Page 8 Der nach dem Einbauen entstandene Zwischenraum zwischen Einbau-Nische und KÑhlgerÉt, wird durch Einstecken der im Lieferumfang enthaltenen Plastikprofildichtung ausgeglichen. Um die Schleppvorrichtung zum Üffnen bzw. SchlieÇen der TÑr zu montieren, gehen Sie bitte schrittweise wie folgt vor: Befestigen Sie die zwei kleinen Scharniere mit den im Lieferumfang enthaltenen Schrauben. Je nach TÑrschlag entscheiden Sie sich bitte fÑr eine Links- bzw.
- Page 9 Montieren Sie nun das lange Scharnier an der Innenseite der MÖbeltÑre. Nehmen Sie wie in folgender Zeichnung aufgefÑhrt das richtige MaÇ, indem die Scharniere aufeinander gesteckt werden. Bei der anschlieÇenden Ausrichtung achten Sie bitte darauf, dass die AuÇenseite des langen Scharniers ca.
- Page 10 Temperaturregelung ACHTUNG: Sobald Sie das Ger€t an den daf•r vorgesehenen Einsatzort gestellt haben, lassen Sie es bitte 2 Stunden waagerecht stehen BEVOR Sie es anschlie‚en! Sobald Sie den KÑhlschrank eingeschaltet haben, stellen Sie den Thermostat-Schalter auf die Normaltemperatur-Stufe 3. Nach ca. 5 Stunden hat das GerÉt seine normale Betriebstemperatur erreicht und der KÑhlschrank ist einsatzfÉhig.
- Page 11 ALLGEMEIN GILT beim Reinigen: Bei der Reinigung des KÑhlschrankes muss: 1. vorher das KÑhl-/Gefriergut aus dem GerÉt genommen werden. 2. das GerÉt abgeschaltet und vom Netz getrennt werden. 3. das GerÉt mit Warmwasser oder einer milden Seifenlauge ausgewaschen werden. Reinigen Sie das GerÉt nie mit heiÇem Wasser! Verwenden Sie nie Scheuermittel oder Chemikalien.
- Page 12 TÅranschlag des Gefrierfaches wechseln (nur bei GerÄtebezeichnung KS-120.4A+ EB) 1. LÖsen und entfernen Sie die zwei Schrauben (1) auf der linken Seite. 2. Entfernen Sie nun die 2 Schraubenabdeckungen (2) und den TÑrschlieÇmechanismus (3). 3. Demontieren Sie nun die GefrierfachtÑr (4) und montieren Sie anschlieÇend wieder alle Teile in umgekehrter Reihenfolge.
- Page 13 Wichtiger Zusatz zu Ihrer Bedienungsanleitung ! Wichtiger Zusatz zu Ihrer Bedienungsanleitung: Bevor Sie das GerÅt anschlieÇen und betreiben beachten Sie folgenden Sicherheitshinweis! PrÉfen Sie in jedem Fall auch das technische Umfeld des GerÅtes! Sind alle Kabel oder Leitungen die zu Ihrem GerÅt fÉhren in Ordnung? Oder sind Sie Éberaltert und halten der GerÅteleistung nicht mehr Stand?
- Page 14 Garantiebedingungen Deutschland Sehr geehrter Kunde, wir gratulieren Ihnen zum neuen Ger€t und w‚nschen Ihnen viel Freude daran. Sollten Sie dennoch einmal einen Grund zu einer technischen Reklamation erkennen, dann wenden Sie sich bitte an unsere Service Rufnummer 01805-246060 (0,14 EUR pro Min. aus dem dt. Festnetz, mobil ggf. abweichend). Geben Sie im Falle einer Stƒrung Ihre genaue Anschrift, Telefonnummer und den GER…TETYP (vom Typenschild des Ger€tes) Eine genaue Fehlerbeschreibung erspart Ihnen und uns Zeit und Geld.
- Page 15 Nur wenn durch Nachbesserung(en) oder Umtausch des Ger€tes die herstellerseitig vorgesehene Nutzung endg‚ltig nicht zu erreichen sein sollte, kann der K€ufer aus Gew€hrleistung innerhalb von sechs Monaten, gerechnet vom Tag des Kaufes, Herabsetzung des Kaufpreises oder Aufhebung des Kaufvertrages verlangen. Schadenersatzanspr‚che, auch hinsichtlich Folgesch€den, sind, soweit sie nicht auf Vorsatz oder grober Fahrl€ssigkeit beruhen, ausgeschlossen.
- Page 16 INSTRUCTIONS FOR USE Built-in fridge KS 120.4 A+ EB Built-in fridge KS 130.0 A+ EB IMPORTANT! Please read the instructions for use carefully before using the appliance!
-
Page 17: Table Of Contents
Table of contents: Page 1 Contents Page 2 Environmental aspects Page 3 Important notes and information Page 4 Technical data built-in fridge KS 120.4A+ EB Page 5 Technical data built-in fridge KS 130.0A+ EB Page 6 Installation in corners Page 9 Temperature control Defrosting/Cleaning Page 10... -
Page 18: Environmental Aspects
Environmental aspects PLEASE SUPPORT OUR ENVIRONMENT BY DISPOSING OF YOUR OLD APPLIANCE PACKAGING ACCORDANCE WITH STATUTORY REQUIREMENTS. Old appliances are not unusable waste. Many valuable raw materials can be recovered by environmentally-friendly disposal. Before disposing of your old appliance, it must be rendered unusable! Pull the plug out of the socket, cut the connecting lead off and dispose of the plug together with the remaining lead in an environmentally-friendly manner! Any appliances with snap-catch or lock, e.g. -
Page 19: Important Notes And Information
Important notes and information The fridge is intended for domestic use and complies with current requirements and is CFC-free. This fridge is a climatic class N appliance and is suitable for domestic use and operates reliably at ambient temperatures of 16ÇC-32ÇC. This appliance contains environmentally-friendly refrigerant Isobutan R600a. - Page 20 PKM built-in fridge KS 120.4A+ EB Built-in fridge with 4 star freezer compartment (-18ÉC) climatic class N Net capacity: 120 litres Net capacity: 105 litres (of which 15 litres freezer compartment) Freezer capacity: 2 kg/24 h ...
- Page 21 PKM built-in fridge KS 130.0A+ EB Built-in fridge (climatic class N) Net capacity: 130 litres Energy class: A+ CFC-free (foam + refrigerant = 100%) Refrigerant R600a/15 g Reversible doors, right or left Automatic defrost ...
-
Page 22: Installation In Corners
Installation Before connecting the appliance, a check must be made to ensure that the appliance and mains leads are not damaged through transport. The plugs of the mains leads must be connected only to a properly earthed socket. Do not use any extension leads or trailing sockets for 230V/50 Hz mains operation! Damaged mains leads must be replaced only by a qualified person. - Page 23 The space between the installation corner and fridge can be compensated by using the plastic profile seal supplied with the fridge. Plastic profile seal (Side view in cross- section) The procedure for fitting the mechanism for opening and closing the door is as follows: Fix the two small hinges using the supplied screws.
- Page 24 Fix the long hinge to the inside of the cupboard door. Refer to the diagram for the correct size, and fix the hinges as shown. For subsequent alignment, ensure that the outside part of the long hinge is at a distance of about 2 cm from the outside of the cupboard door.
-
Page 25: Temperature Control
Temperature control After switching on the fridge, set the thermostat to the normal temperature setting 3. The fridge will reach operating temperature after about 5 hours and is then ready to use. (Fig. Thermostat switch) If a higher (warmer) temperature is required, set the thermostat switch from 3 to 2 or lower if required. -
Page 26: Reversing Doors
GENERAL NOTES for cleaning: When cleaning the fridge: 1. Remove all products from the fridge/freezer. 2. Switch off the fridge and isolate from the supply. 3. Wash out the fridge with warm water or a mild soapy solution. Never clean the appliance with hot water! Do not use abrasive agents or chemicals. -
Page 27: Reversing Freezer Door (Only For Ks 120.4A+ Eb)
Reversing freezer door (only for appliance KS-120.4A+ EB) 1. Loosen and remove the two screws (1) on the left side. 2. Remove the 2 screw covers (2) and door closing mechanism (3). 3. Remove the freezer door (4) and subsequently refit all parts in reverse order. Troubleshooting Fault Possible cause and remedy... -
Page 28: Important Supplement To Instructions For Use
Important supplement to these instructions for use ! Important supplement to these instructions for use: Before connecting and using the appliance the following safety information should be observed! The following checks should be made! Are all cables or leads leading to the appliance intact? Are they old and no longer suitable for the appliance rating? All connections old and new must be checked by a qualified person! - Page 29 MODE D'EMPLOI RÉfrigÉrateur Ñ encastrer KS 120.4 A+ EB RÉfrigÉrateur Ñ encastrer KS 130.0 A+ EB IMPORTANT ! Veuillez lire attentivement les informations fournies par le mode d'emploi avant d'utiliser l'appareil !
- Page 30 Table des matiÖres : Page 1 Table des matiÖres Page 2 Aspects relatifs Ü l'environnement Page 3 Remarques et informations importantes Page 4 Donnáes techniques RÉfrigÉrateur Ñ encastrer KS 120.4A+ EB Page 5 Donnáes techniques RÉfrigÉrateur Ñ encastrer KS 130.0A+ EB Page 6 Montage de l'appareil dans la niche Page 9...
- Page 31 Aspects relatifs Ñ l'environnement VEUILLEZ PROTEGER NOTRE ENVIRONNEMENT GERANT APPAREILS USAGES AINSI QUE LES EMBALLAGES CONFORMEMENT AUX DIRECTIVES GENERALES. Les appareils usagÖs ne sont pas des dáchets inutilisables Leur gestion respectueuse de l'environnement permet de rácupárer bon nombre de prácieuses matiàres premiàres. Avant de vous dábarrasser d'un appareil usagá...
- Page 32 Informations et conseils importants Le ráfrigárateur est destiná â l'usage domestique. Il correspond aux exigences modernes actuelles et ne contient ni FC ni CFC. Le rÖfrigÖrateur est soumis Ñ la classe climatique N. Il convient Ñ l'utilisation dans des conditions domestiques et garantit un fonctionnement fiable dans des conditions de tempÖratures ambiantes allant de 16ÇC Ñ...
- Page 33 RÉfrigÉrateur Ñ encastrer PKM KS 120.4A+ EB Ráfrigárateur Ü encastrer Ü compartiment Ü glace 4 átoiles (-18ÉC) classe climatique N Contenance nette : 120 litres Contenance nette : 105 litres (dont 15 litres partie congálation) Capacitá de congálation : 2 kg / 24 h ...
- Page 34 RÉfrigÉrateur Ñ encastrer PKM KS 130.0A+ EB Ráfrigárateur Ü encastrer (classe climatique N) Contenance nette : 130 litres Classe ánergátique : A+ Sans CFC / FC (moussage + produit ráfrigárant = 100 %) Ráfrigárant R600a / 15 g ...
- Page 35 Montage de l'appareil Avant de raccorder l'appareil, várifier qu'il n'accuse aucun dommage de transport et les cordons d'alimentation de secteur non plus. Ne raccorder les fiches mäles des cordons d'alimentation de secteur qu'â une prise de courant mise â la terre en consáquence et selon les ràgles. Pour un fonctionnement sur le secteur 230V/50 Hz, ne pas utiliser de bloc multiprises ni de prises multiples ! Ne faire Üchanger les cordons d'alimentation de secteur endommagÜs que par un...
- Page 36 L'espace existant apràs la pose entre la niche et le ráfrigárateur sera compensá au moyen des joints profilás en plastique faisant partie de la livraison. Joint profilá en plastique (Vue de cåtá en section transversale) Pour monter le dispositif servant â l'ouverture, voire â la fermeture de la porte, procáder par átapes comme suit : Fixer les deux petites charniàres avec les vis faisant partie du contenu de la livraison.
- Page 37 Monter la charniàre longue du cåtá intárieur des portes de meubles. Mesurer correctement comme indiquá sur l'illustration suivante en plaçant les charniàres l'une sur l'autre. Lors de l'alignement suivant, veiller â ce que le cåtá extárieur de la charniàre longue accuse env. 2 cm d'ácart par rapport au bord extárieur des portes de meubles.
- Page 38 RÖglage de la tempÖrature Dàs que vous avez mis le ráfrigárateur en marche, placez le bouton du thermostat sur la tempárature normale 3. Au bout d'env. 5 heures, l'appareil a atteint la tempárature de service normale et le ráfrigárateur peut ãtre utilisá. (Fig.
- Page 39 S'APPLIQUE EN GENERAL au nettoyage : Lors du nettoyage du ráfrigárateur, il faut : 1. d'abord enlever la marchandise ráfrigáráe/congeláe de l'appareil. 2. mettre l'appareil hors service et le dábrancher. 3. laver l'appareil â l'eau chaude ou avec une eau lágàrement savonneuse. Ne jamais nettoyer l'appareil avec de l'eau bouillante ! Ne jamais utiliser de produits rácurants ni de produits chimiques.
- Page 40 Changer le cátÖ d'ouverture de la porte de l'appareil (seulement pour dásignation d'appareil KS-120.4A+ EB) 1. Desserrer et enlever les deux vis (1) du cåtá gauche. 2. Enlever ensuite les 2 caches des vis (2) et le mácanisme de fermeture de la porte (3). 3.
- Page 41 SupplŠment important au mode d'emploi ! SupplÖment important au mode d'emploi : Avant de raccorder l'appareil et de l'utiliser, tenir compte des conseils de sÖcuritÖ suivants ! Bien vÖrifier Ögalement l'environnement technique de l'appareil ! Tous les cÜbles et lignes allant á l'appareil sont-ils bien en ordre ? Ou bien sont-ils trop vieux et ne correspondent-ils plus á...
- Page 42 Sous rÉserve d'erreur d'impression ou bien de modifications techniques dans ce mode d'emploi...
- Page 43 CKPKM-A02...
