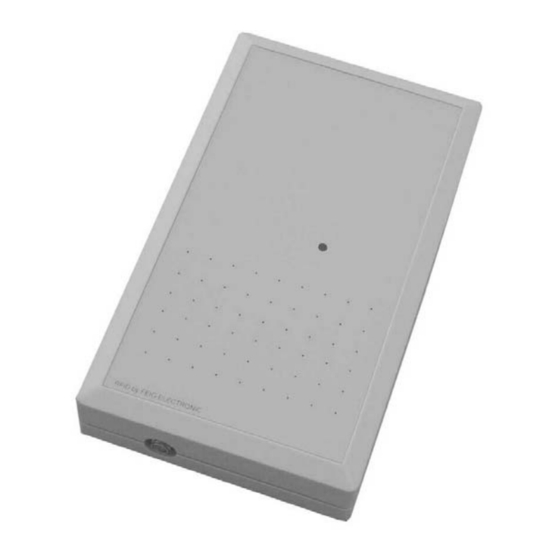

- Page 1 MONTAGE INSTALLATION ID ISC.MR101-USB ID ISC.PR101-USB (deutsch / english) preliminary public (B) 2005-03-14 M50300-0de-ID-B.doc...
- Page 2 OBID i-scan Montage ID ISC.PR / MR101-USB FEIG ELECTRONIC GmbH Seite 2 von 30 M50300-0de-ID-B.doc...
- Page 3 OBID i-scan Montage ID ISC.PR / MR101-USB deutsche Version ab Seite 4 english version from page 18 FEIG ELECTRONIC GmbH Seite 3 von 30 M50300-0de-ID-B.doc...
- Page 4 FEIG ELECTRONIC GmbH übernimmt keine Gewähr für die einwandfreie Funktion in systemfremden Umgebungen. FEIG ELECTRONIC GmbH übernimmt keine Gewährleistung dafür, dass die in diesem Dokument enthaltenden Informationen frei von fremden Schutzrechten sind. FEIG ELECTRONIC GmbH er- teilt mit diesem Dokument keine Lizenzen auf eigene oder fremde Patente oder andere Schutz- rechte.
-
Page 5: Table Of Contents
Bedien- und Anzeigeelemente .................... 12 4.1. LED ..........................12 Technische Daten ........................ 13 Zulassungen ........................15 6.1. Europa (CE)......................... 15 Anhang ..........................16 7.1. Zubehör ......................... 16 7.1.1. Wandmontagesatz ID ISC.MS.MR/PR-A..............17 FEIG ELECTRONIC GmbH Seite 5 von 30 M50300-0de-ID-B.doc... -
Page 6: Sicherheits- Und Warnhinweise - Vor Inbetriebnahme Unbedingt Lesen
Alle Arbeiten am Gerät und dessen Aufstellung müssen in Übereinstimmung mit den nationa- len elektrischen Bestimmungen und den örtlichen Vorschriften durchgeführt werden. • Beim Arbeiten an dem Gerät müssen die jeweils gültigen Sicherheitsvorschriften beachtet werden. FEIG ELECTRONIC GmbH Seite 6 von 30 M50300-0de-ID-B.doc... -
Page 7: Leistungsmerkmale Der Reader
Der ID ISC.PR101 wird über die USB-Schnittstelle versorgt. Es wird keine zusätzliche Spannungs- versorgung benötigt 2.2. Verfügbare Readertypen Folgende Reader sind z.Z. verfügbar: Readertyp Beschreibung ID ISC.MR101-USB USB-Schnittstelle und externe Antenne ID ISC.PR101-USB USB-Schnittstelle und interne Antenne Tabelle 1: Reader Typen FEIG ELECTRONIC GmbH Seite 7 von 30 M50300-0de-ID-B.doc... -
Page 8: Montage Und Anschluss
Lesereichweite bewirken. Der Abstand zu derartigen Flächen sollte mindes- tens 10 cm betragen. 3.1. Anschlussbuchsen Fig. 1: Anschlussbuchsen Buchse Beschreibung Spannungsversorgung USB-Buchse SMA Anschluss der externen Antenne (Eingangsimpedanz 50Ω) Tabelle 2: Anschlüsse FEIG ELECTRONIC GmbH Seite 8 von 30 M50300-0de-ID-B.doc... -
Page 9: Usb-Schnittstellenanschluss X3
X1 / Innen +12V + 12 V DC – Versorgungsspannung X1 / Außen AGND Ground – Versorgungsspannung Tabelle 4: Anschluss der Versorgungsspannung + 12 V DC AGND Fig. 2: Belegung der Spannungsversorgungsbuchse. FEIG ELECTRONIC GmbH Seite 9 von 30 M50300-0de-ID-B.doc... -
Page 10: Antennenanschluss X4 (Nur Id Isc.mr101)
Betriebsgüte muss die Antenne mit einer 50Ω Ω Ω Ω -Quelle, z.B. einem Network Ana- lyzer oder einem Frequenzgenerator, versorgt werden. • Beim Anschluss einer Antenne ist darauf zu achten, dass diese die zulässigen Grenz- werte der nationalen Vorschriften bezüglich Funkanlagen nicht überschreitet. 3.5. Inbetriebnahme FEIG ELECTRONIC GmbH Seite 10 von 30 M50300-0de-ID-B.doc... -
Page 11: Id Isc.mr101
100 mA. Die USB-Schnittstelle des Rechners muss ein High Powered Hub sein. Ein High Powered Hub versorgt den Reader mit bis zu 500mA. Hinweis: Die Funktion des Readers ist nur gewährleistet, wenn er an einen High Powered Hub ange- schlossen wird. FEIG ELECTRONIC GmbH Seite 11 von 30 M50300-0de-ID-B.doc... -
Page 12: Bedien- Und Anzeigeelemente
Reader-Software. Leuchtet, wenn der Reader betriebsbereit ist. LED rot „LABEL“ Leuchtet, wenn ein Label erkannt wird. LED orange „INITIALISIERUNG“ Blinkt während der Reader-Initialisierung nach dem Einschalten. Tabelle 7: Standard-Konfiguration der LED FEIG ELECTRONIC GmbH Seite 12 von 30 M50300-0de-ID-B.doc... -
Page 13: Technische Daten
• Unterstützte Transponder ISO 15693 kompatibel, I•Code 1 (optional I•Code EPC und I•Code UID) • Adresseinstellung für Schnittstelle Device ID des Readers • Signalgeber optisch 1 LED ( mehrfarbig – rot / grün) FEIG ELECTRONIC GmbH Seite 13 von 30 M50300-0de-ID-B.doc... - Page 14 -25°C bis +70°C - Lagerung Angewendete Normen • Zulassung Funk EN 300 330 - Europa - USA EN 301 489 • EMV • Sicherheit EN 60950 - Niederspannung EN 50364 - Human Exposure FEIG ELECTRONIC GmbH Seite 14 von 30 M50300-0de-ID-B.doc...
-
Page 15: Zulassungen
Die Funkanlage entspricht, bei bestimmungsgemäßer Verwendung den grundlegenden Anforde- rungen des Artikels 3 und den übrigen einschlägigen Bestimmungen der R&TTE Richtlinie 1999/5/EG vom März 99. Equipment Classification gemäß ETSI EN 300 330 und ETSI EN 301 489 FEIG ELECTRONIC GmbH Seite 15 von 30 M50300-0de-ID-B.doc... -
Page 16: Anhang
ID ISC.MR101 und ID ISC.PR101. 1663.000.00 ID ISC.ANT340/240 Externe Antenne Abm.: 340mm x 240mm x 9mm Schutzart.: IP30 1451.000.00 ID ISC.ANT300/300 Externe Antenne Abm.: 300mm x 300mm x 30mm Schutzart.: IP65 Tabelle 8: Zubehör FEIG ELECTRONIC GmbH Seite 16 von 30 M50300-0de-ID-B.doc... -
Page 17: Wandmontagesatz Id Isc.ms.mr/Pr-A
Mit Hilfe des Wandmontagesatzes kann der Reader auf einer ebenen Fläche befestigt werden. • Die Schrauben auf der Rückseite des Readers entfernen. • Die einzelnen Wandhalter mit denen im Montagesatz beigefügten Schrauben befestigen. Abbildung 3: Montage Wandhalter FEIG ELECTRONIC GmbH Seite 17 von 30 M50300-0de-ID-B.doc... - Page 18 The installation instructions given in this manual are based on advantageous boundary conditions. FEIG ELECTRONIC GmbH does not give any guarantee promise for perfect function in cross en- vironments. FEIG ELECTRONIC GmbH assumes no responsibility for the use of any information contained in this manual and makes no representation that they free of patent infringement.
- Page 19 Control and display elements ..................... 26 4.1. LED ..........................26 Technical data........................27 Approvals ..........................29 6.2. Europe (CE)......................... 29 Appendix ..........................30 7.1. Accessories........................30 7.1.1. Wall mounting kit ID ISC.MS.MR/PR-A ............... 30 FEIG ELECTRONIC GmbH Page 19 of 30 M50300-0de-ID-B.doc...
-
Page 20: Safety Instructions / Warning - Read Before Start-Up
Works at the device and its installation have to be executed according to the national legal requirements and local prescriptions. • When working on devices the valid safety regulations must be observed FEIG ELECTRONIC GmbH Page 20 of 30 M50300-0de-ID-B.doc... -
Page 21: Performance Features Of The Readers
The reader ID ISC.PR101 will be powered via the USB-Interface. An additional power supply is not necessary. 2.2. Available reader-types Following reader-Types are available at present: Reader-Types Description ID ISC.MR101-USB USB-Interface and external antenna ID ISC.PR101-USB USB-Interface and internal antenna Table 1: Reader-Types FEIG ELECTRONIC GmbH Page 21 of 30 M50300-0de-ID-B.doc... -
Page 22: Assembly And Wiring
The distance between the reader and such surfaces should be min. 10 cm. 3.1. Connector sockets Fig. 1: Connector sockets Sockets Description Power supply USB-plug Connection of the external antenna (direct impedance 50Ω) Table 2: Connection sockets FEIG ELECTRONIC GmbH Page 22 of 30 M50300-0de-ID-B.doc... -
Page 23: Usb-Interface Connection X3
+12V + 12 V DC – supply voltage X1 / outside AGND Ground – supply voltage Table 4: Connecting the supply voltage + 12 V DC AGND Fig. 2: DC socket configuration FEIG ELECTRONIC GmbH Page 23 of 30 M50300-0de-ID-B.doc... -
Page 24: Antenna Terminal X4 (Only Id Isc.mr101)
Q the antenna must be supplied with a 50 Ohm source such as a network analyzer or frequency generator. • When connecting an antenna, ensure that it does not exceed the permissible limits pre- scribed by the national regulations for radio frequency devices. FEIG ELECTRONIC GmbH Page 24 of 30 M50300-0de-ID-B.doc... -
Page 25: Starting
100 mA. The USB-Interface must be a High Powered Hub. A High Powered Hub sup- ports the reader up to 500mA. Note: The function of the reader is only guaranteed if it is connected to a High Powered Hub. FEIG ELECTRONIC GmbH Page 25 of 30 M50300-0de-ID-B.doc... -
Page 26: Control And Display Elements
Turns on when the reader is ready. LED red „LABEL“ Turns on when a label is detected. LED orange „INITIALIZING“ Flashes during reader initialization after power-up. Table 7: Standard configuration of the LEDs FEIG ELECTRONIC GmbH Page 26 of 30 M50300-0de-ID-B.doc... -
Page 27: Technical Data
ISO 15693 kompatibel, I•Code 1 (optional I•Code EPC und I•Code UID) • Address setting for interface Device ID of the reader • Visual indicators 1 LED ( multicolor – red / green) FEIG ELECTRONIC GmbH Page 27 of 30 M50300-0de-ID-B.doc... - Page 28 -25°C to +70°C - Storage Applicable Norms • Radio approval EN 300 330 - Europe - USA • EMC EN 301 489 • Safety EN 60950 – Europe EN 50364 – Human Exposure FEIG ELECTRONIC GmbH Page 28 of 30 M50300-0de-ID-B.doc...
-
Page 29: Approvals
6.2. Europe (CE) When used according to regulation, this radio equipment conforms with the basic requirements of Article 3 and the other relevant provisions of the R&TTE Guideline 1999/E6 dated March 99. FEIG ELECTRONIC GmbH Page 29 of 30 M50300-0de-ID-B.doc... -
Page 30: Appendix
The wall mounting kit can be used to attach the reader to a flat surface. Remove the screws from the back side of the reader • Attach the individual wall hangers using the screws supplied with the mounting kit • Fig.3 Mounting wall hangers FEIG ELECTRONIC GmbH Page 30 of 30 M50300-0de-ID-B.doc...
