El sistema de ductos que se extiende desde este ventilador hasta el exterior del edificio tiene un fuerte efecto sobre el flujo de aire,
el ruido y el consumo de energía del ventilador. Elija el trazado de ductos más corto y recto posible para optimizar el rendimiento;
además, evite instalar el ventilador con ductos más pequeños que los recomendados. El aislamiento que rodea a los ductos puede
reducir la pérdida de energía e inhibir el crecimiento de moho. Es posible que los ventiladores instalados con ductos ya existentes no
alcancen su flujo de aire nominal.

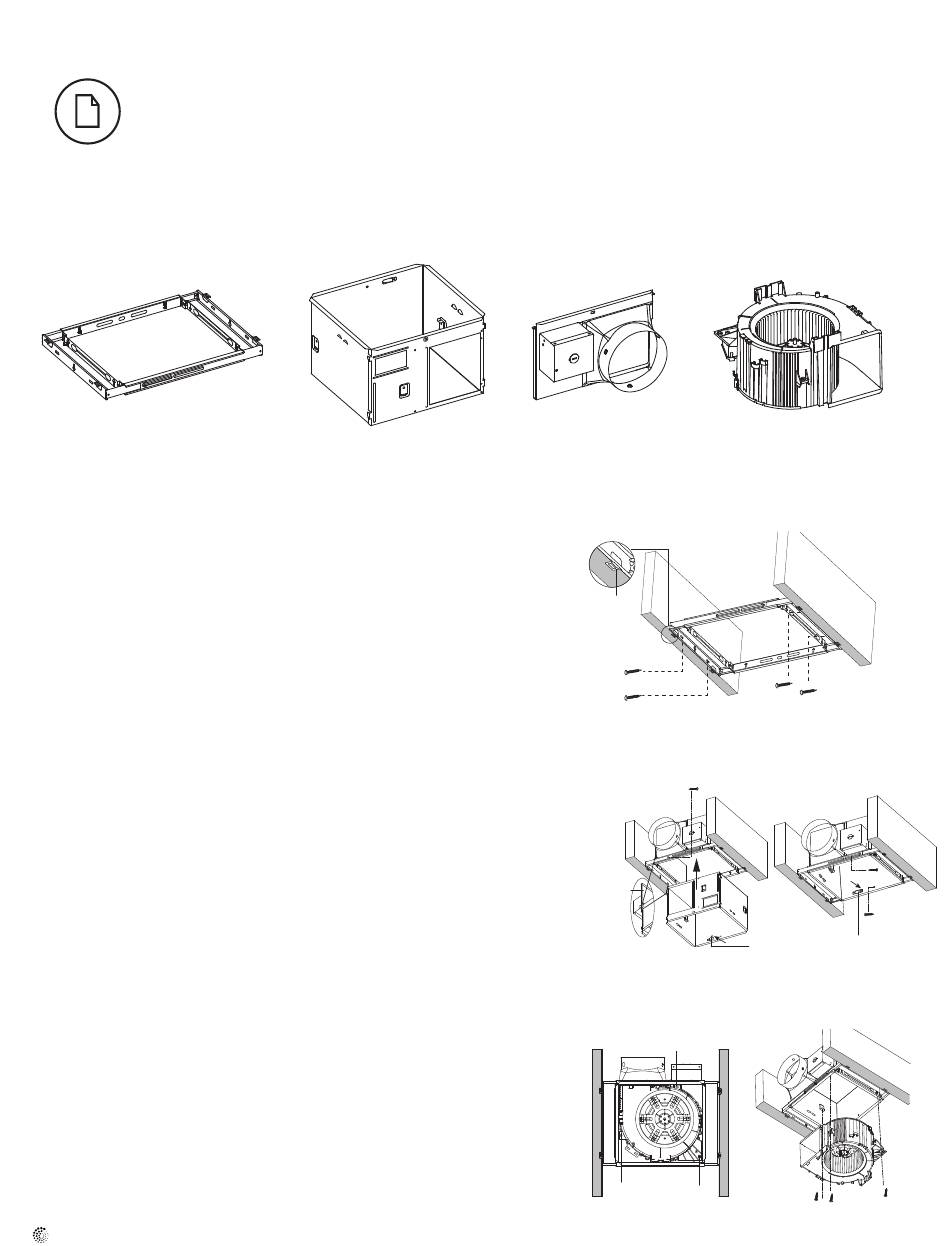

Armado
Retire el conjunto del ducto y el del soplador antes de la instalación.
Bastidor de montaje EZ
1. Instalar el bastidor de montaje EZ
2. Instalar el ducto y la carcasa
Conecte el ducto al bastidor y fíjelo con tornillos. Tire de la lengüeta de la
carcasa, empuje la carcasa hacia el interior del bastidor y deslícela por la
ranura del bastidor. Fije el bastidor, el ducto y la carcasa con dos tornillos.
Empuje la lengüeta hacia atrás para bloquear la carcasa.
3. Instalar el conjunto del soplador
Instale el conjunto del soplador en la carcasa y fíjelo con tornillos.
fantech
Carcasa Conjunto del ducto Conjunto del soplador
Lengüeta
ranura
Lengüeta
orificio
orificio orificio
Lengüeta
