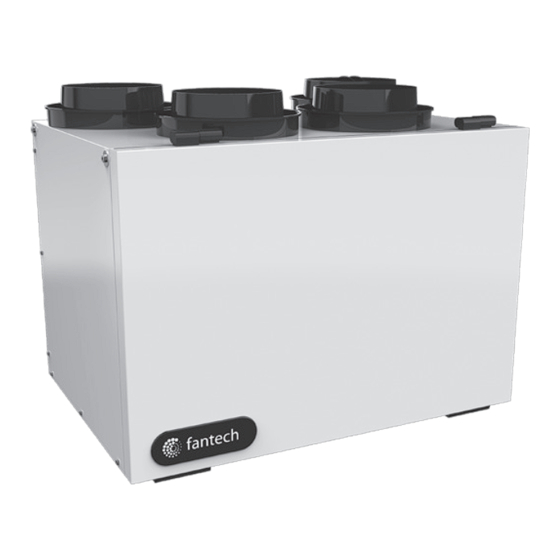

Operation Manual
VHR 2004 • VHR 2005 R • VHR 704
Item #: 405191
Rev Date: 2016-06-13
Advertisement
Chapters
Table of Contents
Related Manuals for SystemAir Fantech SHR Series
Summary of Contents for SystemAir Fantech SHR Series
- Page 1 Item #: 405191 Rev Date: 2016-06-13 Operation Manual SHR • VHR Series Heat Recovery Ventilators SHR 1504 • SHR 1505 R(D) • SHR 2004 • SHR 2005 R(D) • SHR 3005 R • SHR 3205 RD VHR 2004 • VHR 2005 R • VHR 704 United States 10048 Industrial Blvd., Lenexa, KS, 66215 Tel.: 800.747.1762 •...
-
Page 2: Table Of Contents
Table of content INTRODUCTION What are HRVs? ..............3 How do they work? . -
Page 3: What Are Hrvs
Note Warning/ Information Technical Practical tip Important information note What are HRVs? To understand these products and their functions, here are a few things to remember. Heat Recovery Ventilators (HRVs) are recommended for colder areas of the country that have longer heating seasons as well as drier desert areas of the South. -
Page 4: Operation
Operation A Heat Recovery Ventilator (HRV) is designed to bring fresh air into a building while exhausting an equal amount of stale air. During the winter months, the incoming cold fresh air is warmed by utilizing the heat recovered from the stale air before it is exhausted to the outdoors. During summer months when the indoor space is air conditioned, the HRV will help in cooling the incoming fresh air using the stale air that is being exhausted. -
Page 5: Modes Of Operations
Modes of Operation The switch on the side of the unit is used to toggle between STANDBY, LOW speed and MEDIUM speed modes. In order to activate HIGH speed, a jumper must be placed between the DEHUM + and DEHUM - contacts. 1. -
Page 6: Optional Remote Controls
Low Voltage Control Systems * Please see instruction manuals for individual controls for proper wiring and set up of control systems. – CENTRAL CONTROLS These control options can only be used individually CONTROLS FEATURES CONNECT TO ECO-Touch • Our most complete, yet easy to use control system •... -
Page 7: Maintenance
Maintenance MAKE SURE UNIT IS UNPLUGGED BEFORE ATTEMPTING ANY MAINTENANCE WORK The following components should also be inspected regularly and well maintained. Filters need to be checked regularly Filters The filters (2) need to be checked and cleaned every three months or when they appear dirty. Wash in warm sudsy water (mild detergent) or use a soft •... -
Page 8: Troubleshooting
Troubleshooting Problem Causes Solutions Air is too dry Dehumidistat control is set too low Increase the desired level of humidity. Change ventilation mode from continuous mode to standby. HRV out of balance Have contractor balance HRV airflows Air is too humid Dehumidistat control is set too high Reduce the desired level of humidity. -
Page 9: Hrv Maintenance Chart
HRV maintenance chart Limited Warranty • The Heat recovery aluminum core has a Lifetime Limited Warranty. Maintenance Required Recommended Frequency Date Maintenance Performed Check and Clean Filters Every 3 months or if • The warranty is limited to 5 years on parts and 7 years on fans from the dirty date of purchase, including parts... - Page 10 Notes...
