Einstellungen
5.1.4

Einstellung Feder-Stahllamellen

Die Stahllamellen sollten nicht seitlich über die Steinkontur hervorstehen, da sie sonst beim Ablegevorgang die bereits
verlegten Steine erfassen und diese ins Planum drücken können.
Je nach Länge des Paketes seitlich überstehende Lamellen abnehmen oder durch 1,5-Fache Lamellen oder Halblamellen
ersetzen.
Für bestimmte Steinsysteme kann es vorteilhaft oder gar notwendig sein (z.B. Sechsecksteine), spezielle Lamellen
einzusetzen. Hierzu ggf. Hersteller der Verlegezange kontaktieren.

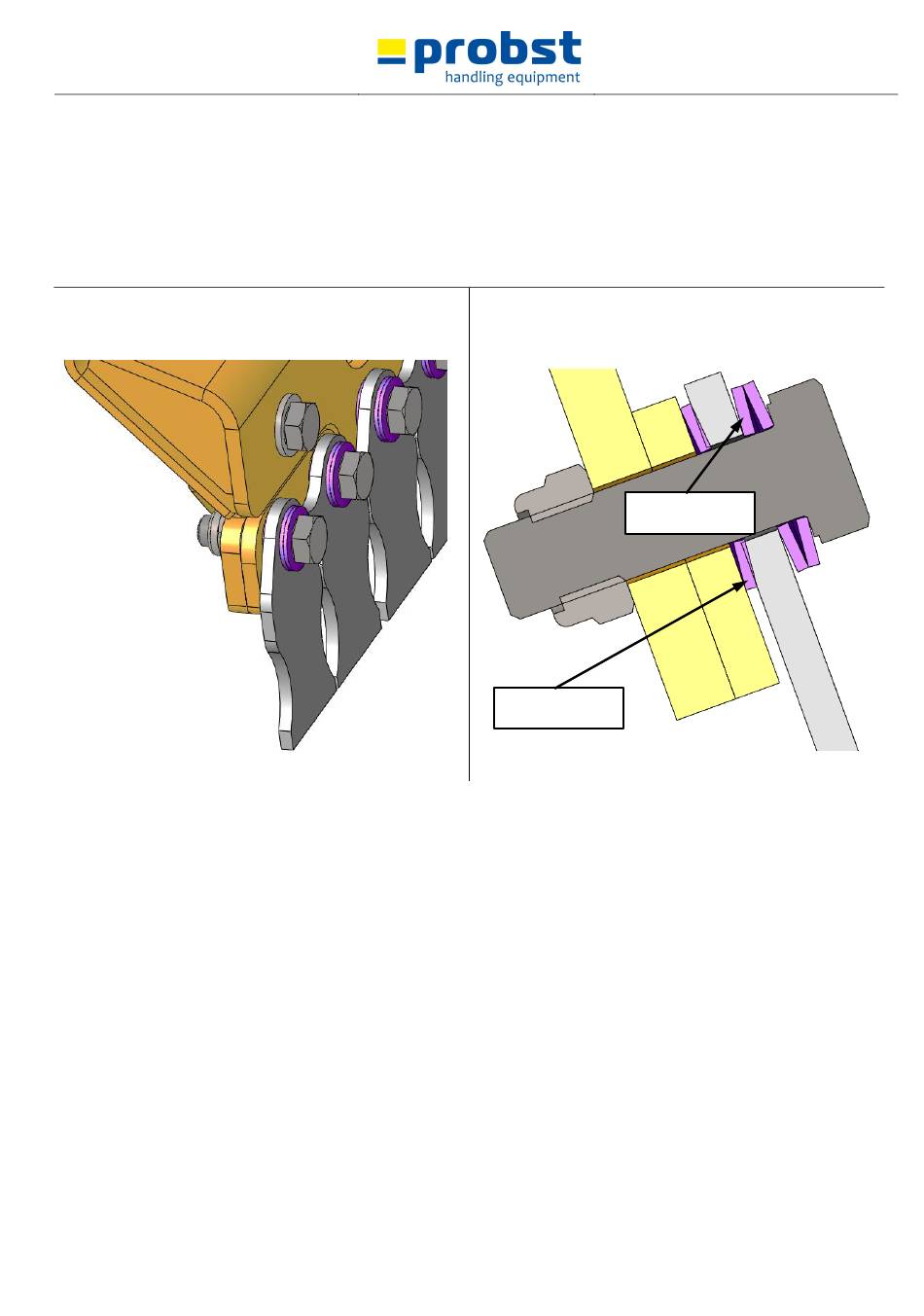

Bild A
Die selbstsichernden Muttern straff anziehen und wieder ½ Umdrehung lösen, um den Lamellen über die Tellerfedern
Anfangsflexibilität zu geben und dadurch schonendes und sicheres Greifen zu ermöglichen
5140.0042
Bei der Montage der Befestigungsschrauben für die
Lamellen darauf achten, dass die Anordnung der drei
Tellerfedern der Darstellung entspricht (Bild B)
Stahllamellen
Bild B
V1
Stahllamellen
