Einstellungen

5
Einstellungen
5.1

Allgemein

Alle Einstellarbeiten dürfen nur bei stillgelegtem Gerät vorgenommen werden!
Vorsicht bei allen Einstellarbeiten besteht Verletzungsgefahr der Hände!
5.1.1

Greiftiefeneinstellung

5.1.1.1

Planumseite

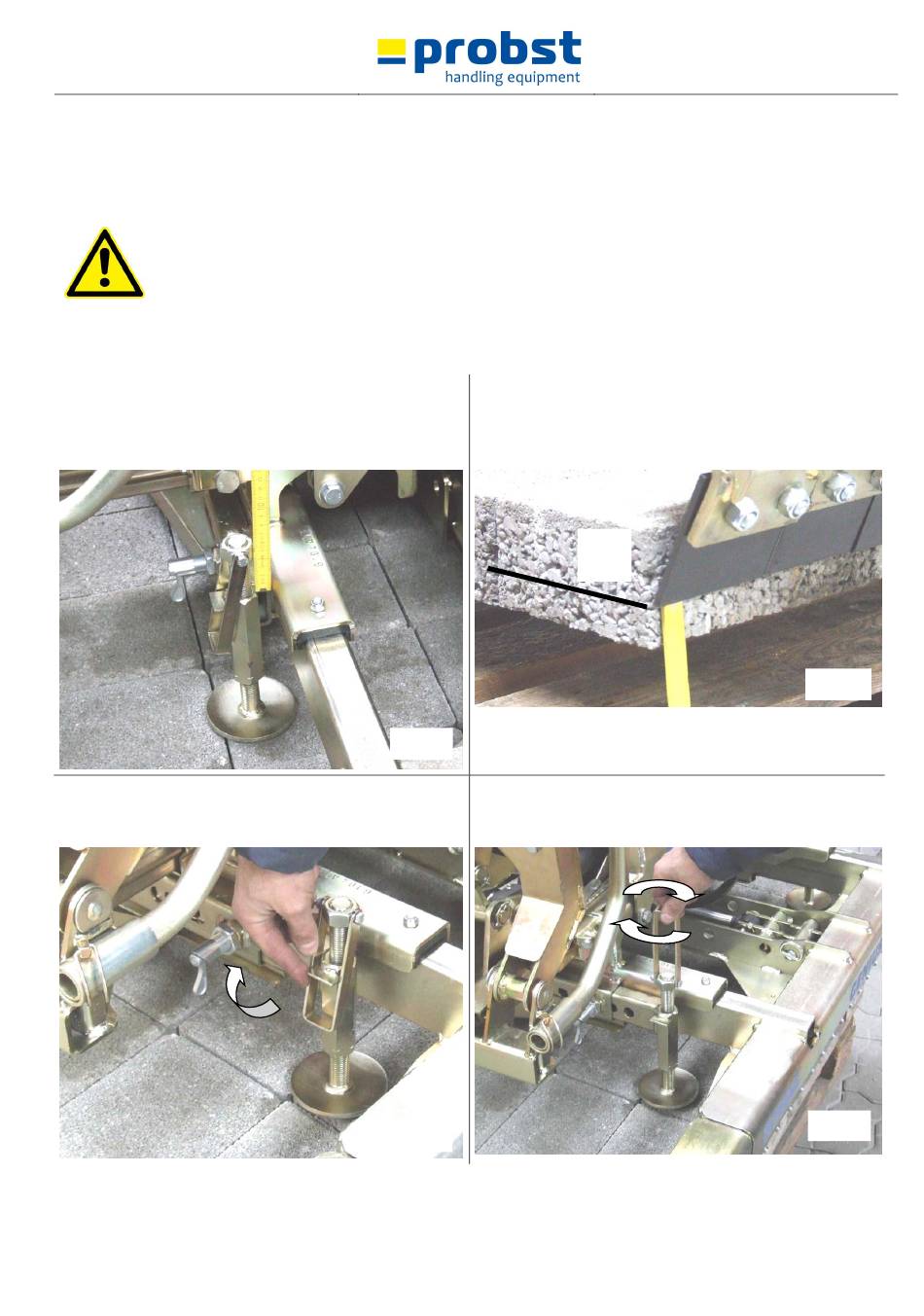

Greiftiefeneinstellung (Planumseite) ist so einzustellen, dass
die Stahllamellen sich im unteren
2) befinden.
Kurbel nach oben schwenken.
5140.0042
der Steinlage (siehe Bild
Bild 1
Bild 3
Bei extrem großen Steinlagen empfiehlt es sich die
Greiftiefeneinstellung etwas niedriger einzustellen, so dass die
Stahllamellen im untersten Bereich der Steinlage greifen. Ansonsten
besteht die Gefahr, dass die Steinlage beim Anheben eventuell
auseinander bricht.
J
¼
Greiftiefeneinstellung auf beiden Seiten rechts u. links am
Gerät gleich einstellen.
Kurbel wieder nach unten schwenken einrasten.
V1
19 / 44
Bild 2
Bild 4
DE
