- Page 1 Betriebsanleitung Operating Instructions Instructions d'emploi Bedrijfshandleiding KKV 8/14 53100061 DE/GB/FR/NL...
- Page 5 Betriebsanleitung Original Betriebsanleitung Kabelkanal-Versetzzange KKV 8/14 KKV 8/14 53100061...
- Page 6 Bitte beachten Sie, dass das Produkt ohne vorliegende Betriebsanleitung in Landessprache nicht eingesetzt / in Betrieb gesetzt werden darf. Sollten Sie mit der Lieferung des Produkts keine Betriebsanleitung in Ihrer Landessprache erhalten haben, kontaktieren Sie uns bitte. In Länder der EU / EFTA senden wir Ihnen diese kostenlos nach.
-
Page 7: Table Of Contents
Störungsbeseitigung ............................ 16 Reparaturen ..............................17 Prüfungspflicht .............................. 17 Hinweis zum Typenschild ..........................18 Hinweis zur Vermietung/Verleihung von PROBST-Geräten ................ 18 Entsorgung / Recycling von Geräten und Maschinen ..................18 Änderungen gegenüber den Angaben und Abbildungen in der Betriebsanleitung sind vorbehalten. 53100061... -
Page 8: Eg-Konformitätserklärung
DIN EN ISO 13857 Sicherheit von Maschinen - Sicherheitsabstände gegen das Erreichen von Gefährdungsbereichen mit den oberen und unteren Gliedmaßen Dokumentationsbevollmächtigter: Name: Jean Holderied Anschrift: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Unterschrift, Angaben zum Unterzeichner: Erdmannhausen, 04.01.2023................(Eric Wilhelm, Geschäftsführer) 53100061... -
Page 9: Allgemeines
Das Gerät (KKV 8/14) darf ausschließlich zum Greifen, Transportieren und Versetzen von Kabelkanälen der Klasse I-IF verwendet werden! Das Gerät (KKV 8/14) ist mit einem Handtragegriff und mit einer Einhängeöse ausgerüstet und kann daher auch an einem Hebezeug/Trägergerät wie Bagger, Ladekran und der gleichen befestigt werden. - Page 10 Allgemeines NICHT ERLAUBTE TÄTIGKEITEN: Eigenmächtige Umbauten am Gerät oder der Einsatz von eventuell selbstgebauten Zusatzvorrichtungen gefährden Leib und Leben und sind deshalb grundsätzlich verboten!! Tragfähigkeiten (WLL) des Gerätes dürfen nicht überschritten und Nennweiten/Greifbereiche dürfen nicht überschritten bzw. unterschritten werden. Alle nicht bestimmungsgemäßen Transporte mit dem Gerät sind strengstens untersagt: •...
-
Page 11: Übersicht Und Aufbau

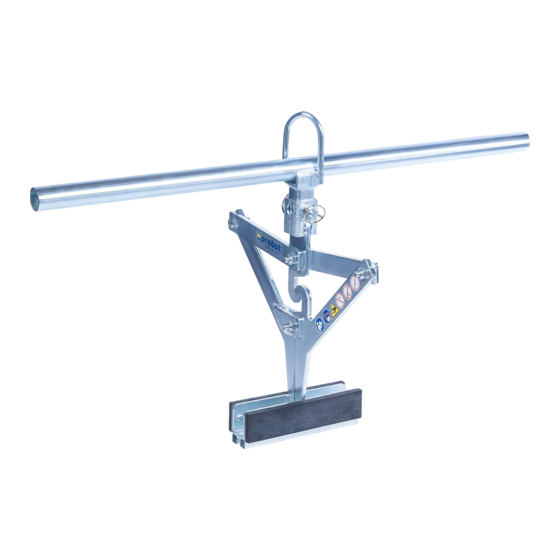

Allgemeines Übersicht und Aufbau Einhängeöse für Kranhaken Handgriff Steckbolzen Klappspint Arretierungshaken Gummigreifbacken Abb.1 Technische Daten Die genauen technischen Daten (wie z.B. Tragfähigkeit, Eigengewicht, etc.) sind dem Typenschild zu entnehmen. 53100061 6 / 18... -
Page 12: Sicherheit
Sicherheit Sicherheit Sicherheitshinweise Lebensgefahr! Bezeichnet eine Gefahr. Wenn sie nicht gemieden wird, sind Tod und schwerste Verletzungen die Folge. Gefährliche Situation! Bezeichnet eine gefährliche Situation. Wenn sie nicht gemieden wird, können Verletzungen oder Sachschäden die Folge sein. Verbot! Bezeichnet ein Verbot. Wenn es nicht eingehalten wird, sind Tod und schwerste Verletzungen, oder Sachschäden die Folge. -
Page 13: Sicherheitskennzeichnung
Sicherheit Sicherheitskennzeichnung VERBOTSZEICHEN Symbol Bedeutung Bestell-Nr. Größe 29040210 Ø 30 mm Niemals unter schwebende Last treten. Lebensgefahr! 29040209 Ø 50 mm 29040204 Ø 80 mm 29040213 Ø 30 mm Es dürfen keine konischen Greifgüter gegriffen werden. 29040212 Ø 50 mm 29040211 Ø... -
Page 14: Persönliche Sicherheitsmaßnahmen
Sicherheit Persönliche Sicherheitsmaßnahmen • Jeder Bediener muss die Bedienungsanleitung für das Gerät mit den Sicherheitsvorschriften gelesen und verstanden haben. • Das Gerät und alle übergeordneten Geräte in/an die das Gerät eingebaut ist, dürfen nur von dafür beauftragten und qualifizierten Personen betrieben werden. •... -
Page 15: Sicherheit Im Betrieb
Sicherheit Sicherheit im Betrieb 3.9.1 Allgemeines • Die Arbeit mit dem Gerät darf nur in bodennahem Bereich erfolgen. Das Schwenken des Gerätes über Personen hinweg ist untersagt. • Der Aufenthalt unter schwebender Last ist verboten. Lebensgefahr! • Das manuelle Führen ist nur bei Geräten mit Handgriffen erlaubt. •... -
Page 16: Installation
Installation Installation Mechanischer Anbau Nur Original-Probst-Zubehör verwenden, im Zweifelsfall Rücksprache mit dem Hersteller halten. Die Tragfähigkeit des Trägergerätes/Hebezeuges darf durch die Last des Gerätes, der optionalen Anbaugeräte (Drehmotor, Einstecktasche, Kranausleger etc.) und die zusätzliche Last der Greifgüter nicht überschritten werden! Greifgeräte müssen immer kardanisch aufgehängt werden, so dass sie in jeder Position frei auspendeln... -
Page 17: Transport - Und Arbeitsposition
Installation Transport – und Arbeitsposition Sobald das Gerät (KKV 8/14) ohne Greifgut „Transportposition“ „Arbeitsposition“ (Kabelkanal) angehoben und transportiert wird, muss es sich in der „Transportposition“ befinden! Vorsicht beim Wechseln von Transport- in Arbeitsposition (u. umgekehrt) - Verletzungsgefahr der Hände! → Schutzhandschuhe verwenden! -
Page 18: Einstellungen
Einstellungen Einstellungen Handgriffverstellung Der Handgriff für die Zwei-Mann-Bedienung kann wahlweise um Handgriff 90 Grad verdreht werden. • Klappsplint entfernen und Steckbolzen herausziehen. • Handgriff entnehmen, um 90 Grad verdrehen und wieder einsetzen. • Steckbolzen wieder einstecken und mit Klappsplint sichern. Klapp- splint Steckbolzen... -
Page 19: Bedienung
• Das Gerät (KKV 8/14) in „Transportposition“ (Abb. 1). zum Greifgut bewegen. • Das Gerät (KKV 8/14) mittig in dem Greifgut (Kabelkanal) positionieren, Handgriff leicht zur Seite neigen, um das Gerät in die „Arbeitsposition“ (Abb. 2) zu bringen. • Das Gerät (KKV 8/14) kann nun mit dem Greifgut (Kabelkanal) angehoben werden (Abb. 3). -
Page 20: Wartung Und Pflege
Wartung und Pflege Wartung und Pflege Wartung Um eine einwandfreie Funktion, Betriebssicherheit und Lebensdauer des Gerätes zu gewährleisten, sind die in der unteren Tabelle aufgeführten Wartungsarbeiten nach Ablauf der angegebenen Fristen durchzuführen. Es dürfen nur Original-Ersatzteile verwendet werden, ansonsten erlischt die Gewährleistung. Alle Arbeiten dürfen nur bei stillgelegtem Gerät erfolgen! Bei allen Arbeiten muss sichergestellt sein, dass sich das Gerät nicht unabsichtlich schließen kann. -
Page 21: Störungsbeseitigung
Wartung und Pflege Störungsbeseitigung STÖRUNG URSACHE BEHEBUNG Die Klemmkraft ist nicht ausreichend, die Last rutscht ab (optional) Die Greifbacken sind abgenutzt Greifbacken erneuern (optional) Traglast ist größer als zulässig Traglast reduzieren Greifbereichs-Einstellung Greifbereich entsprechend der zu Es ist der falsche Greifbereich eingestellt (optional) transportierenden Güter einstellen Die Materialoberfläche ist verschmutzt... -
Page 22: Reparaturen
• Die dementsprechenden gesetzlichen Bestimmungen u. die der Konformitätserklärung sind zu beachten! • Die Durchführung der Sachkundigenprüfung kann auch durch den Hersteller Probst GmbH erfolgen. Kontaktieren Sie uns unter: service@probst-handling.de • Wir empfehlen, nach durchgeführter Prüfung und Mängelbeseitigung des Gerätes die Prüfplakette „Sachkundigenprüfung/ Expert inspection“... -
Page 23: Hinweis Zum Typenschild
(z.B. Kran, Kettenzug, Gabelstapler, Bagger...) mit zu berücksichtigen. Beispiel: Hinweis zur Vermietung/Verleihung von PROBST-Geräten Bei jeder Verleihung/Vermietung von PROBST-Geräten muss unbedingt die dazu gehörige Original- Betriebsanleitung mitgeliefert werden (bei Abweichung der Sprache des jeweiligen Benutzerlandes, ist zusätzlich die jeweilige Übersetzung der Original-Betriebsanleitung mit zuliefern)! Entsorgung / Recycling von Geräten und Maschinen... - Page 24 (durch eine autorisierte Fachwerkstatt)! Nach jeder erfolgten Durchführung eines Wartungsintervalls muss unverzüglich dieser Wartungsnachweis (mit Unterschrift u. Stempel) an uns übermittelt werden 1). 1) per E-Mail an: service@probst-handling.de / per Fax oder Post Betreiber: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Gerätetyp:...
- Page 25 Operating Instructions Translation of original operating instructions Cable Channel Clamp KKV 8/14 KKV 8/14 53100061...
- Page 26 Safety procedures ............................17 Hints to the type plate ..........................18 Hints to the renting/leasing of PROBST devices ..................18 Disposal / recycling of devices and machines ..................... 18 We hereby reserve the right to make changes to the information and illustrations in the operating instructions.
-
Page 27: Ec-Declaration Of Conformity / Ukca-Declaration Of Conformity
Address: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Authorized person for UK-documentation: Name: Nigel Hughes Address: Probst Ltd ; Unit 2 Fletcher House; Stafford Park 17; Telford Shropshire TF3 3DG, United Kingdom Signature, information to the subscriber: Erdmannhausen, 04.01.2023................(Eric Wilhelm, Managing director) -
Page 28: General
The device (KKV 8/14) is only suitable for gripping and transporting of cable channels of type I-IF. The device (KKV 8/14) is equipped with a handles (for 2-man operation) and also with a suspension lug for the use at an lifting device/support frame such as excavators, loading crane and the same. - Page 29 General NOT ALLOWED ACTIVITIES: Unauthorized alterations of the device and the use of any self-made additional equipment could cause danger and are therefore forbidden! Carrying capacities / working load limits(WLL) of the device must not be exceeded and nominal widths/gripping ranges must not be exceeded or fallen below. All unauthorized transports with the device are strictly prohibited: •...
-
Page 30: Survey And Construction
General Survey and construction Suspension lug for crane hook Handle Plug bolt Safty clip Locking hook Rubber gripper Fig.1 Technical data The exact technical data (carrying capacity / working load limit (WLL), dead weight, etc.) are listed on the type plate. 53100061 6 / 18... -
Page 31: Safety
Safety Safety Safety symbols Danger to life! Identifies imminent hazard. If you do not avoid the hazard, death or severe injury will result. Hazardous situation! Identifies a potentially hazardous situation. If you do not avoid the situation, injury or damage to property can result. -
Page 32: Safety Marking
Safety Safety Marking PROHIBITION SIGN Symbol Meaning Order-No. Size 29040210 Ø 30 mm It is not allowed to stand under hanging loads. Danger to life! 29040209 Ø 50 mm 29040204 Ø 80 mm 29040213 Ø 30 mm The transportation of non-rectangular goods is not allowed! 29040212 Ø... -
Page 33: Personal Safety Requirements
Safety Personal safety requirements Each operator must have read and understood the operating instructions (and all safety instructions). Only qualified, authorized personal is allowed to operate the device and all devices which are connected (lifting device/carrier). The manual guiding is only allowed for devices with handles. Otherwise there is a risk of injury to the hands! Protective equipment •... -
Page 34: General
Safety Safety procedures 3.9.1 General • The use of the device is only permitted in proximity to the ground. Do not swing it over people heads. • The stay under lifted load is forbidden. Danger to Life! • The manual guiding of the device is only allowed at the handles. •... -
Page 35: Installation
Installation Installation Mechanical connection Use only original accessories, in case of doubt consult the manufacturer. Take care that the carrying capacity / working load limit (WLL) of the lifting device/carrier is not exceeded, through the load of the device, the optional attaching devices (turning device, fork sleeves, crane boom etc.) and the additional load of the gripping goods! Gripping devices always have to be gimballed, so they can swing freely in any position. -
Page 36: Transport - And Operating Position
Installation Transport – and operating position When lifting and transporting the device (KKV „Transport position“ „Operating position“ 8/14) without a gripping good (cable channel), the device must be always in the „Transport position“! Be careful when changing from transport to operatingposition (and inverse) - risk of injury to the hands! →... -
Page 37: Adjustments
Adjustments Adjustments Adjustment of the handel When the device is used in the 2-man operation, the handle can be Handle rotated about 90°. • Remove the locking pin of the plug bolt. • Remove the handle from the rectangle pipe and rotate it about 90 °. -
Page 38: Operation
Operation Operation • Connect the device (KKV 8/14) as described in "Installation suspension lug" to the lifting device or use it manual by 2-man operation (at the handles). • Move the device (KKV 8/14) in „Transport position“ (Fig. 1) to the gripping good. -
Page 39: Maintenance And Care
Maintenance and care Maintenance and care Maintenance To ensure the correct function, safety and service life of the device the following points must be executed in the maintenance interval. Used only original spare parts, otherwise the warranty expires. All operations may only be made in closed state of the device! For all operations you have to make sure, that the device will not close unintended. -
Page 40: Trouble Shooting
Maintenance and care Trouble shooting ERROR CAUSE REPAIR The clamping-power is not big enough, the load is slipping out optional • • The grippers are worn Replace the grippers optional • • The maximum load is exceed Reduce the weight of. the load •... -
Page 41: Repairs
• The corresponding legal regulations and the regulations of the declaration of conformity must be observed! • The expert inspection can also be done by the manufacturer Probst GmbH. Contact us at: service@probst-handling.de • We recommend affixing the inspection sticker "„Sachkundigenprüfung / Expert inspection" in a clearly visible place (order no.: 2904.0056+Tüv sticker with year number) after the inspection has been done. -
Page 42: Hints To The Type Plate
Example: Hints to the renting/leasing of PROBST devices With every renting/leasing of PROBST devices the original operating instructions must be included unconditionally (in deviation of the user´s country's language, the respective translations of the original operating instructions must be delivered additionally)! Disposal / recycling of devices and machines The product may only be taken out of service and prepared for disposal / recycling by qualified personnel. - Page 43 After each completed performance of a maintenance interval the included form must be fill out, stamped, signed and send back to us immediately 1) via e-mail to service@probst-handling.de / via fax or post Operator: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _...
- Page 45 Instructions d'emploi Traduction des instructions d'emploi originales Pince pour caniveaux, préhension intérieure KKV-8/14 KKV 8/14 53100061...
- Page 46 Devoir de contrôle ............................17 Informations concernant la plaque signalétique ..................18 Remarque concernant la location/le prêt des engins PROBST ..............18 Elimination / recyclage des appareils et des machines ..................18 Nous nous réservons le droit de modifier les informations et les illustrations du mode d'emploi.
-
Page 47: Ce-Déclaration De Conformité
Sécurité des machines ― Distances de sécurité empêchant les membres supérieurs et inférieurs d'atteindre les zones dangereuses. Personne autorise pour EC-documentation: Nom: Jean Holderied Adresse: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Signature, informations ou signataire: Erdmannhausen, 04.01.2023................(Eric Wilhelm, Gérant) -
Page 48: Généralités
Généralités Utilisation conforme L'appareil (KKV 8/14) ne doit être utilisé que pour la préhension, le transport et le déplacement de chemins de câbles de classe I-IF ! L'appareil (KKV 8/14) est équipé d'une poignée de transport et d'un œillet d'accrochage et peut donc être fixé à un engin de levage/porteur tel qu'une pelleteuse, une grue de chargement et autres. - Page 49 Généralités ACTIVITÉS INTERDITES : Toute modification non autorisée de l'appareil ou l'utilisation d'appareils supplémentaires que vous avez vous-même construits met en danger la vie et l'intégrité corporelle et est donc strictement interdite ! Les capacités de charge (WLL) de l'appareil ne doivent pas être dépassées et les diamètres nominaux/plages de préhension ne doivent pas être dépassés ou ne pas être atteints.
-
Page 50: Vue D´ensemble Et Structure
Généralités Vue d´ensemble et structure Oeillet d'accrochage pour crochet de grue Poignée Boulon à emboîter Goupille pliante Crochet d'arrêt Mâchoires de préhension en caoutchouc Fig. 1 Caractéristiques techniques Les caractéristiques techniques détaillées (par ex. charge maximale, poids propre, etc.) figurent dans la plaque signalétique. -
Page 51: Sécurité
Sécurité Sécurité Instructions de sécurité Danger mortel ! Indique un danger. Si elle n'est pas évitée, elle peut entraîner la mort et des blessures graves. Situation dangereuse ! Indique une situation dangereuse. Le fait de ne pas l'éviter peut entraîner des blessures ou des dommages matériels. -
Page 52: Signalisation De Sécurité
Sécurité Signalisation de sécurité PANNEAUX D’INTERDICTION Symbole Signification Réf. Taille 29040210 Ø30 mm Ne jamais se placer sous une charge suspendue. Danger de mort ! 29040209 Ø50 mm 29040204 Ø80 mm 29040213 Ø30 mm Interdiction de saisir des produits coniques. 29040212 Ø50 mm 29040211... -
Page 53: Mesures De Sécurité Personnelle
Sécurité Mesures de sécurité personnelle • Chaque opérateur doit avoir lu et assimilé la notice d’instructions de l’appareil, ainsi que les règles de sécurité. • L'appareil et tous les appareils sur et dans lesquels l'appareil est monté ne peuvent être utilisés que par des personnes dûment mandatées, qualifiées et habilitées. -
Page 54: Sécurité En Cours De Fonctionnement
Sécurité Sécurité en cours de fonctionnement 3.9.1 Généralités • Les travaux avec l'appareil ne doivent être effectués que dans une zone proche du sol. Il est interdit de balancer l'appareil sur des personnes. • Il est interdit de rester sous une charge suspendue. Danger pour la vie ! •... -
Page 55: Installation
Installation Montage sur l’appareil porteur N’utiliser que des accessoires Probst d’origine, en cas de doute prendre contact avec le fabricant. La charge admissible de l’appareil porteur /engin de levage ne doit pas être dépassée par la charge de l’appareil et des appareils rapportés (moteur vireur, poches à emboîter, potence etc.) ainsi que par la charge supplémentaire des objets à... -
Page 56: Position De Transport Et De Travail
Installation Position de transport et de travail Dès que l'appareil (KKV 8/14) est soulevé et „Position de transport“ „Position de travail“ transporté sans objet à saisir (conduit de câbles), il doit se trouver en "position de transport" ! Attention lors du passage de la position de transport à la position de travail (et inversement) - risque de blessure des mains ! →Utiliser des gants de protection ! -
Page 57: Réglage
Réglage Réglage Réglage de la poignée La poignée pour la commande à deux personnes peut être tournée de Poignée 90 degrés au choix. • Enlever la goupille fendue et retirer l'axe. • Retirer la poignée, la tourner de 90 degrés et la remettre en place. •... -
Page 58: Maniement
"position de travail" (Fig. 2). • L'appareil (KKV 8/14) peut maintenant être soulevé avec le produit à saisir (canal de câbles) (ill. 3). • En déposant le matériel de préhension, l'appareil s'ouvre automatiquement (remettre alors l'appareil en "position de transport"... -
Page 59: Maintenance Et Entretien
Maintenance et entretien Maintenance et entretien Maintenance Pour que l´appareil fonctionne parfaitement, pour assurer sa sécurité de fonctionnement et une longue durée de vie, il est impératif d’effectuer les opérations de maintenance spécifiées dans le tableau ci-dessous aux intervalles prescrits. Utiliser exclusivement des pièces de rechange d’origine ;... -
Page 60: Élimination Des Dérangements
Maintenance et entretien Élimination des dérangements DÉRANGEMENT CAUSE DÉPANNAGE La force de serrage est insuffisante, la charge glisse. optional • • Les mâchoires sont usées. Remplacer les mâchoires. optional • • La charge est supérieure à celle Réduire la charge autorisée. -
Page 61: Réparations
Observer les prescriptions correspondantes des associations professionnelles déclaration de conformité. • Le contrôle expert peut également être effectué par le fabricant Probst GmbH. Contactez-nous à : service@probst-handling.de • Lorsqu’un contrôle a été effectué et que les déficiences ont été réparées sur l´appareil, nous conseillons d’apposer la plaquette „CONTRÔLE DE SÉCURITÉ“... -
Page 62: Informations Concernant La Plaque Signalétique
Exemple: Remarque concernant la location/le prêt des engins PROBST Lors de chaque location/prêt d’un engin PROBST, les instructions d’emploi originales correspondantes doivent impérativement être jointes (si la langue n’est pas celle de l’utilisateur, une traduction des instructions d’emploi originales dans la langue adéquate doit être fournie) ! Elimination / recyclage des appareils et des machines Le produit ne doit être mis hors service et préparé... - Page 63 (par un atelier spécialisé et autorisé) ! Après la réalisation de travaux de maintenance périodiques, il faudra nous transmettre sans délai la présente attestation de maintenance (signée et revêtue de votre cachet) 1) par email à: service@probst-handling.de / par fax ou par courier. Opéateur: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Modèle:...
- Page 65 Bedrijfshandleiding Vertaling van de originele bedieningshandleiding Klem voor het leggen van betonnen kanalen KKV 8/14 KKV 8/14 53100061...
- Page 66 Reparaties ..............................17 Controleplicht ..............................17 Instructie m.b.t. het typeplaatje ........................18 Instructie m.b.t. verhuur/uitlenen van PROBST apparaten ................ 18 Verwijdering / recycling van apparatuur en machines ..................18 Wijzigingen van de informatie en afbeeldingen in de gebruiksaanwijzing voorbehouden. 53100061...
-
Page 67: Ce - Conformiteitsverklaring
CE - Conformiteitsverklaring CE - Conformiteitsverklaring Benaming: Klem voor het leggen van betonnen kanalen KKV 8/14 Typ: KKV 8/14 Bestel-Nr.: 53100061 Fabrikant: Probst GmbH Gottlieb-Daimler-Straße 6 71729 Erdmannhausen, Germany info@probst-handling.de www.probst-handling.com De hierboven beschreven machine voldoet aan de betreffende bepalingen van de volgende Europese richtlijnen:... -
Page 68: Algemeen
Het apparaat (KKV 8/14) mag alleen worden gebruikt voor het grijpen, transporteren en verplaatsen van kabelgoten van klasse I-IF! Het apparaat (KKV 8/14) is uitgerust met een draagbeugel en een ophangoog en kan daarom ook worden bevestigd aan een hijs/drager zoals een graafmachine, laadkraan en dergelijke. - Page 69 Algemeen NIET TOEGESTANE ACTIVITEITEN: Ongeoorloofde wijzigingen aan het toestel of het gebruik van zelfgemaakte extra voorzieningen brengen het leven van personen in gevaar en zijn daarom ten strengste verboden! De draagvermogens (WLL) van het toestel mogen niet worden overschreden en de nominale breedten/grijperbereiken mogen niet worden overschreden of niet worden onderschreden.
-
Page 70: Overzicht En Opbouw
Algemeen Overzicht en opbouw Haakoog voor kraanhaak greep insteekcontact Opvouwbare bijeneter vergrendelingshaak rubberen grijpbekken Abb.1 Technische gegevens De precieze technische gegevens (zoals draagvermogen, eigengewicht enz.) kunt u aan het bijgevoegde typeplaatje. 53100061 6 / 18... -
Page 71: Veiligheid
Veiligheid Veiligheid Veiligheidsinstructies Sterfelijk gevaar! Geeft een gevaar aan. Als dit niet wordt vermeden, zijn de dood en ernstige verwondingen het gevolg. Gevaarlijke situatie! Geeft een gevaarlijke situatie aan. Als dit niet wordt vermeden, kan dit leiden tot letsel of schade aan eigendommen. -
Page 72: Definitie Van Gekwalificeerd Personeel / Deskundige
Veiligheid Definitie van gekwalificeerd personeel / deskundige Installatie-, onderhouds- en reparatiewerkzaamheden aan dit apparaat mogen alleen door gekwalificeerd personeel of deskundigen worden uitgevoerd! • Gekwalificeerd personeel of deskundigen moeten over de nodige vakkennis beschikken voor monteurs op de volgende gebieden, voor zover van toepassing op dit toestel: •... -
Page 73: Persoonlijke Veiligheidsmaatregelen
Veiligheid GEBODSTEKENS Symbool Betekenis Bestel-Nr. Formaat 29040665 Ø 30 mm Elke bediener moet de handleiding met de veiligheidsvoorschriften 29040666 Ø 50 mm van het toestel gelezen en begrepen hebben. 29041049 Ø 80 mm 29040227 Ø 30 mm Handmatige geleiding van het apparaat is alleen toegestaan 29040226 Ø... -
Page 74: Functionele En Visuele Controle
Veiligheid Functionele en visuele controle 3.8.1 Algemeen • Voor elk gebruik op werking moet gecontroleerd worden of het toestel goed functioneert en of het zich in goede staat bevindt. • Onderhoud, smering en opheffen van storingen aan het toestel mogen uitsluitend buiten bedrijf plaatsvinden! •... -
Page 75: Draagmachines/Hefwerktuigen
Veiligheid 3.9.2 Draagmachines/hefwerktuigen • De ingezette draagmachine/hefwerktuigen (bv. graafmachine) moet zich in een bedrijfsveilige toestand bevinden. • De bediener van de draagmachine/hefwerktuigen moet aan de wettelijk voorgeschreven kwalificaties voldoen. • Alleen geïnstrueerde, gekwalificeerde en gecertificeerde personen mogen de draagmachine/hefwerktuigen bedienen. De maximaal toegestane draaglast van de draagmachine / hefwerktuigen en de draagdoek mag in geen geval overschreden worden! 53100061... -
Page 76: Installatie
Installatie Mechanische montage Gebruik alleen origineel Probst-toebehoren en overleg bij twijfel met de fabrikant. Het draagvermogen van het draagapparaat/hefgereedschap mag niet door de last van het apparaat, de aangebouwde machines (roterende motor, insteektassen, etc.) en de extra last van de grijpgoederen... -
Page 77: Afstelwerkzaamheden
Afstelwerkzaamheden Afstelwerkzaamheden Handgreepverstelling De handgreep voor de tweemansbediening kan 90 graden gedraaid Handgreep worden. • Verwijder de splitpen en trek de insteekpen eruit. • Verwijder het handvat, draai 90 graden en plaats het weer terug. • Steek de contactdoospin er weer in en zet hem vast met de clipspin. -
Page 78: Bediening
Bediening Bediening • Sluit het apparaat (KKV 8/14) aan op de laadlift zoals beschreven in het hoofdstuk "Installatie van het ophangoog" of gebruik het apparaat handmatig door 2 personen met behulp van de hiervoor bestemde handgrepen. • Verplaats het apparaat (KKV 8/14) naar de "transportstand" (fig. 1). Verplaats naar het te grijpen materiaal. -
Page 79: Onderhoud En Verzorging
Onderhoud en verzorging Onderhoud en verzorging Onderhoud Om onberispelijke functie, bedrijfsveiligheid en levensduur van het toestel te garanderen, moeten de in de tabel opgesomde onderhoudswerkzaamheden volgens de aangegeven perioden worden uitgevoerd Er mogen enkel originele vervangonderdelen gebruikt worden om de garantie te kunnen behouden. Hierbij moet erop worden gelet, dat alle werkzaamheden uitsluitend buiten bedrijf mogen plaatsvinden! Om verwondingen te vermijden, moet er bij alle werkzaamheden gecontroleerd worden of het toestel zichzelf niet per ongeluk sluiten kan. -
Page 80: Verhelpen Van Storingen
Onderhoud en verzorging Verhelpen van storingen STORING OORZAAK OPLOSSING De klemkracht is niet voldoende, de last glijdt weg. • • De grijpklauwen zijn versleten Grijpklauwen vernieuwen • • Draaglast is groter dan toegestaan Draaglast verminderen • • (Grijpbereik-instelling) De verkeerde grijpbereik is ingesteld Grijpbereik volgens de te (optional) transporteren goederen instellen. -
Page 81: Reparaties
• De desbetreffende wettelijke bepalingen en de bepalingen van de conformiteitsverklaring dienen in acht te worden genomen! • De keuring door een deskundige kan ook door de fabrikant Probst GmbH worden gedaan. Neem contact met ons op via: service@probst-handling.de •... -
Page 82: Instructie M.b.t. Het Typeplaatje
Voorbeeld: Instructie m.b.t. verhuur/uitlenen van PROBST apparaten Bij iedere uitlening/verhuur van PROBST apparaten moet absoluut de daarbij horende originele handleiding worden meegeleverd (indien de taal van het land van de betreffende gebruiker afwijkt, dient bovendien de desbetreffende vertaling van de originele handleiding te worden meegeleverd)! - Page 83 Na iedere onderhoudsbeurt moet het onderhoudsblad (met handtekening en stempel) onmiddellijk aan ons doorgestuurd worden 1) per e-mail aan: service@ probst-handling.de / per fax of post Gebruiker: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Apparaatype: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Artikel-Nr.:...
- Page 85 43100506 20000026 20000028 43100507 20100017 20000006 36330043 20000006 36330043 20000006 © all rights reserved conform to ISO 16016 Datum Name Benennung Kabelkanal-Versetzzange KKV 8/14 Erst. 11.2.2004 Ralf.Hoffmann Gepr. 10.6.2016 I.Krasnikov Tragf. 100 kg Artikelnummer/Zeichnungsnummer Blatt E53100061 Zust. Urspr. Ers. f.
- Page 86 A53100061 KKV 8/14 29040028 29040056 29040629 Erstellt/Created: Zuletzt geändert/Last changed: Blatt / Sheet: 1 / 1 02.11.2010 / D. Baumann 23.12.2016 / Krasnikov, Igor Einige der Abbildungen sind möglicherweise optionales Zubehör des Gerätes/Some of pictures may be optional equipment of the device.
