Λανθασμένη σειρά φάσεων (μόνο στον τύπο 3~)
Σε περίπτωση λανθασμένης σειράς φάσεων όλες
οι LED αναβοσβήνουν από τα δεξιά προς τα αρι-
στερά (κινούμενο φως). Ακολουθεί ένα ακου-
στικό σήμα συναγερμού και ενεργοποιείται η
επαφή συλλογικού μηνύματος βλάβης (SSM).

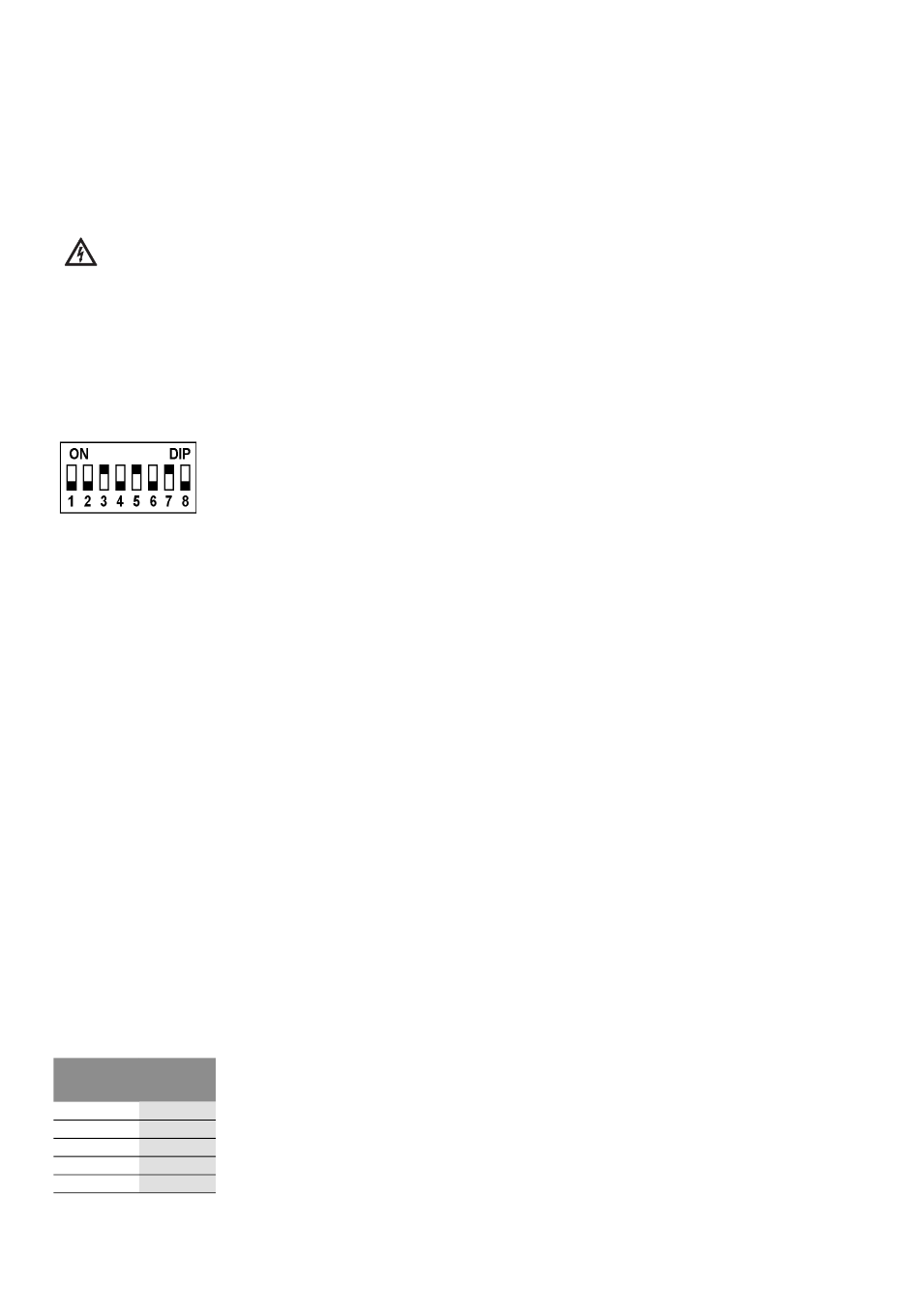

6.4.3 Μικροδιακόπτης DIP (σχ. 4 και σχ. 5, θέση 1)
ΚΙΝΔΥΝΟΣ! Κίνδυνος θανάτου!
Κατά τις εργασίες με τον ηλεκτρικό πίνακα
ανοιχτό υπάρχει ο κίνδυνος ηλεκτροπληξίας
λόγω ενδεχόμενης επαφής με τα ηλεκτροφόρα
εξαρτήματα.
Οι εργασίες επιτρέπεται να διεξάγονται μόνο
από εξειδικευμένο προσωπικό!
Για την αλλαγή των ρυθμίσεων των μικροδιακο
πτών DIP, αποσυνδέστε τη συσκευή από το ηλε-
κτρικό ρεύμα και ασφαλίστε την έναντι μη εξου-
σιοδοτημένης επανενεργοποίησης.
Μέσω των μικροδιακοπτών DIP
ρυθμίζεται η ηλεκτρονική διέ
γερση υπερβολικού ρεύματος και
μπορούν να ενεργοποιηθούν
ειδικές λειτουργίες, όπως η επι-
λογή του συστήματος μέτρησης, η
δοκιμαστική λειτουργία αντλιών
και ο βομβητής.
Εσωτερική ηλεκτρονική προστασία κινητήρα
(μικροδιακόπτες DIP 1-5)
Για την προστασία ενάντια στην υπερφόρτωση
κινητήρα, η διέγερση υπερβολικού ρεύματος
πρέπει να ρυθμιστεί μέσω των μικροδιακοπτών
1 έως 5 (1,5-12 A) σύμφωνα με το ονομαστικό
ρεύμα αντλίας.
Μια απενεργοποίηση λαμβάνει χώρα:
• Κατά την υπέρβαση της ανώτατης τιμής του ρυθ
μισμένου ονομαστικού ρεύματος αντλίας.
• Μετά από 10 δευτ/πτα, όταν το ρεύμα μειωθεί
κάτω από το όριο των 300 mA με την αντλία ενερ-
γοποιημένη.
Η απενεργοποίηση πραγματοποιείται σύμφωνα
με μια καμπύλη διέγερσης που έχει αποθηκευτεί
στο λογισμικό. Μετά από κάθε διέγερση υπερβο-
λικού ρεύματος πρέπει το σφάλμα να επιβεβαιω-
θεί μέσω του πλήκτρου «Επαναφορά».
Εάν οι μικροδιακόπτες 1 έως 5 βρίσκονται στη
θέση OFF, τότε ρυθμίζεται η μικρότερη τιμή ρεύ-
ματος των 1,5 A. Εάν ένας ή περισσότεροι μικρο-
διακόπτες μετατοπιστούν στη θέση ON, τότε στη
βασική τιμή των 1,5 A πρέπει να προστεθεί η τιμή
του εκάστοτε μικροδιακόπτη (ακόλουθος πίνα-
κας).
Μικροδια Τιμή Παράδειγμα:
κόπτης DIP ρεύματος Ονομαστικό ρεύμα αντλίας 7,5A
1 0,5 A
2 1,0 A + 2,0 A (μικροδιακόπτης 3)
+ 4,0 A (μικροδιακόπτης 5)
3 2,0 A
= 7,5 A (ονομαστικό ρεύμα
4 3,0 A
5 4,0 A
Οδηγίες εγκατάστασης και λειτουργίας Wilo-Control EC-Drain PD1
1,5 A (βασική τιμή)
αντλίας)
Καταγραφή στάθμης (DIP 6)
Με το μικροδιακόπτη DIP 6 γίνεται η επιλογή του
συστήματος μέτρησης για την καταγραφή των
υψών στάθμης υγρών (επίπεδα). Η καταγραφή
στάθμης μπορεί να απενεργοποιηθεί (OFF) μέσω
του μικροδιακόπτη DIP 6 του συστήματος υδρο-
δυναμικής πίεσης, ή να ενεργοποιηθεί (ON) μέσω
του μικροδιακόπτη DIP 6 του πλωτηροδιακόπτη.
Η είσοδος του πλωτηροδιακόπτη υψηλής στάθ-
μης νερού είναι ενεργή ανεξάρτητα από το επι-
λεγμένο σύστημα μέτρησης.
Δοκιμαστική λειτουργία αντλιών (DIP 7)
Για την αποφυγή της απραξίας για μεγάλα χρο
νικά διαστήματα έχει προβλεφθεί μια κυκλική
δοκιμαστική λειτουργία. Η δοκιμαστική λειτουρ-
γία ενεργοποιείται (ON) ή απενεργοποιείται (OFF)
μέσω του μικροδιακόπτη DIP 7.
Μια δοκιμαστική λειτουργία λαμβάνει χώρα μετά
από ένα χρόνο απραξίας των αντλιών 24 ωρών
και διαρκεί 2 δευτ/πτα.
Βομβητής (DIP 8)
Με το μικροδιακόπτη DIP 8 ενεργοποιείται (ON) ή
απενεργοποιείται (OFF) ο εσωτερικός βομβητής.
Σε περίπτωση διακοπής της τάσης ο βομβητής
δεν μπορεί να απενεργοποιηθεί μέσω του μικρο-
διακόπτη. Σε αυτήν την περίπτωση η μπαταρία
(πρόσθετος εξοπλισμός) πρέπει να αφαιρεθεί
από το στήριγμα, αν χρειαστεί.
6.4.4 Χρόνος συμπληρωματικής λειτουργίας
(σχ. 4 και σχ. 5, θέση 2)
Με τον όρο «χρόνος συμπληρωματικής λειτουρ
γίας» εννοούμε το χρόνο που μεσολαβεί από το
άνοιγμα της επαφής του πλωτηροδιακόπτη ή
αντίστοιχα την επίτευξη του επιπέδου απενεργο-
ποίησης, μέχρι την απενεργοποίηση της αντλίας.
Ο χρόνος συμπληρωματικής λειτουργίας ρυθμί
ζεται μέσω του ποτενσιόμετρου στη συσκευή.
Η ρύθμιση γίνεται αδιαβάθμητα στην περιοχή
0-120 δευτερολέπτων.
6.4.5 Συναγερμός υψηλής στάθμης νερού μέσω του
συστήματος υδροδυναμικής πίεσης
(σχ. 4 και 5, θέση 4)
Εάν η καταγραφή της στάθμης γίνεται με το
σύστημα υδροδυναμικής πίεσης, μπορεί ο συνα-
γερμός υψηλής στάθμης νερού να ρυθμιστεί αδι-
αβάθμητα στην περιοχή 0-100 cm μέσω του
ποτενσιόμετρου. Όταν το ποτενσιόμετρο ρυθμι-
στεί στο τέρμα αριστερά, το σημείο ενεργοποίη-
σης ορίζεται στα 8 cm. Η υστέρηση του
συναγερμού υψηλής στάθμης νερού μεταξύ του
σημείου ενεργοποίησης και του σημείου απενερ-
γοποίησης ανέρχεται στα 3 cm.
Για να απενεργοποιηθεί ο συναγερμός υψηλής
στάθμης νερού πρέπει το ποτενσιόμετρο να
στραφεί τέρμα δεξιά.
