Quick start guide - Guide de démarrage rapide - Schnellstartanleitung - Guía de inicio rápido

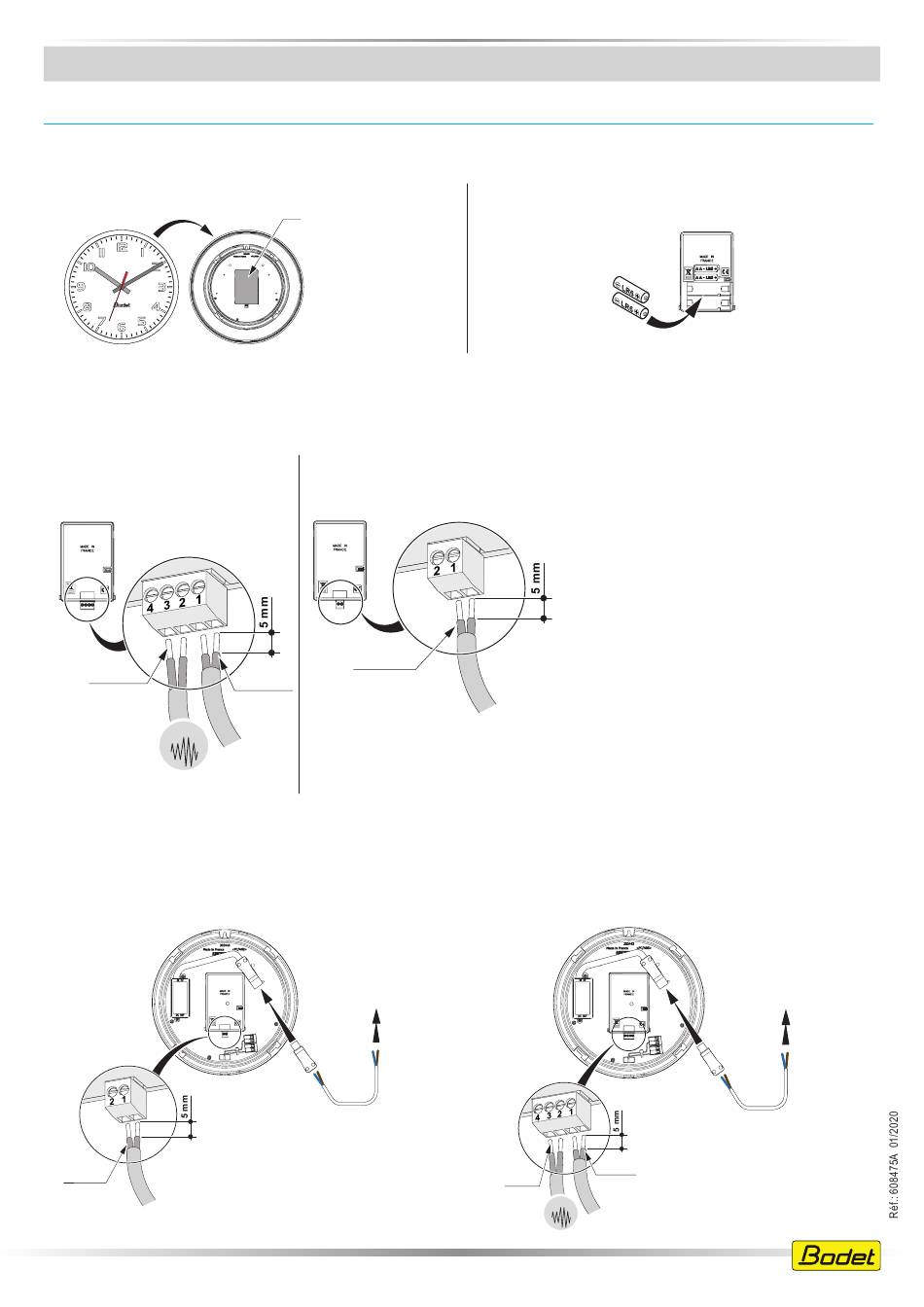

2 - INSTALLATION ÉLECTRIQUE - ELECTRICAL INSTALLATION - ELEKTRISCHE INSTALLATION - INSTALACIÓN ELÉCTRICA
Face avant
Front side
Frontseite Hintere Fläche
Cara delantera
HORLOGES ALIMENTATION TBT - EXTRA LOW VOLTAGE POWERED CLOCKS - UHREN MIT TBT - RELOJES ALIMENTADOS POR TBT
AFNOR
Ø 6/10
e
Ø 9/10
e
AFNOR
6 ~ 24 VDC
HORLOGES ALIMENTATION TBT AVEC ALIMENTATION SECTEUR INTÉGRÉE POUR ÉCLAIRAGE LED (pour Profil 740 uniquement)
LOW-VOLTAGE CLOCKS WITH INTEGRATED POWER SUPPLY FOR LED LIGHTING (for Profil 740 ONLY)
NIEDERSPANNUNGSUHREN MIT INTEGRIERTER STROMVERSORGUNG FÜR LED-BELEUCHTUNG (nur für Profil 740)
RELOJES DE BAJO VOLTAJE CON ALIMENTACIÓN INTEGRADA PARA ILUMINACIÓN LED (sólo para Profil 740).
DHF LED
Ø 1,5 mm
2
TBT
6 ~ 16 VDC
Document non contractuel. © 2020, Bodet SA. Tous droits réservés.
Emplacement du mouvement
Location of the movement
Standort des Uhrwerks
Ubicación del movimiento del reloj
Face arrière
Back side
Cara trasera
DHF
Ø 1,5 mm
Ø 1,5 mm
2
TBT
100 - 240 VAC
100-240 VAC
Pour éclairage LED seulement
For LED lighting only
Nur für LED-Beleuchtung
Para iluminación LED unicamente
Profil 730-740
HORLOGES À PILES - BATTERY OPERATED CLOCKS
UHREN MIT BATTERIEN - RELOJES CON BATERIAS
DHF (2 piles LR6 ou 2 piles LR14) - DHF (2 LR6 or 2 LR14 batteries)
DHF (2 LR6 oder 2 LR14 Batterien) - DHF (2 pilas LR6 o LR14)
2
TBT
6 ~ 16 VDC
AFNOR LED
Ø 6/10
e
Ø 9/10
e
AFNOR
6 ~ 24 VDC
3
100 - 240 VAC
100-240 VAC
Pour éclairage LED seulement
For LED lighting only
Ø 1,5 mm
2
Nur für LED-Beleuchtung
Para iluminación LED unicamente
TBT
