Trasmettitore Bodypack Whp - PROEL RMW10 Manual

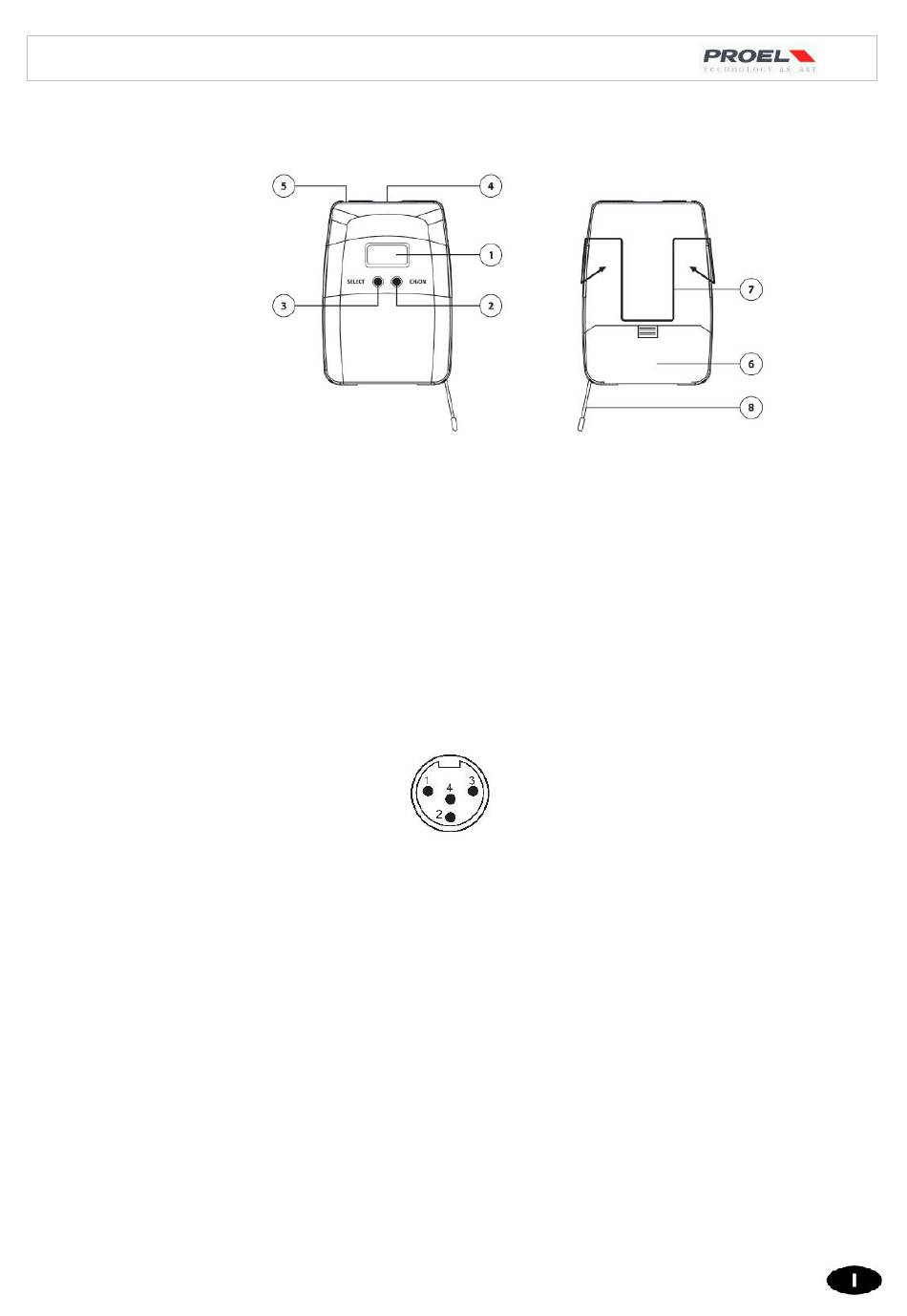

RMW10

Trasmettitore bodypack WHP

1. Display
Il display LCD mostra: simbolo d'antenna (se TX e RX sono agganciati), frequenza di lavoro, livello di carica della batteria,
CANALE, GRUPPO, potenza di trasmissione (PL), LOCK.
2. CH/ON
Premendo per un secondo questo tasto il trasmettitore si accende, alle successive pressioni si passa ciclicamente alle seguenti
funzioni: CHANNEL / GROUP / PL / LOCK. Per spegnere il trasmettitore premere il tasto per un secondo.
3. SELECT
Nella modalità funzioni permette di scegliere i valori.
4. Jack di carica
Per la ricarica delle batterie ricaricabili, collegare il caricabatterie (opzionale) a questo jack.
5. Connettore Mini 4P
Collegare il microfono lavalier ed headset a questo connettore. Tramite questo connettore è possibile collegare al trasmettitore
una chitarra, un basso una tastiera ecc.
6. Vano Batterie
Aprire il vano e inserire 2 batterie stilo AA 1,5V o ricaricabili (optional) rispettando la polarità, chiudere.
7. Clip aggancio alla cintura.
8. Antenna
La copertura dell'antenna (ad esempio con le mani), comporta un'attenuazione del segnale emesso, con possibili fruscii o perdite
di trasmissione.
8
Pin 1: massa
Pin 2: + 5 V
Pin 3: Audio
Pin 4:
