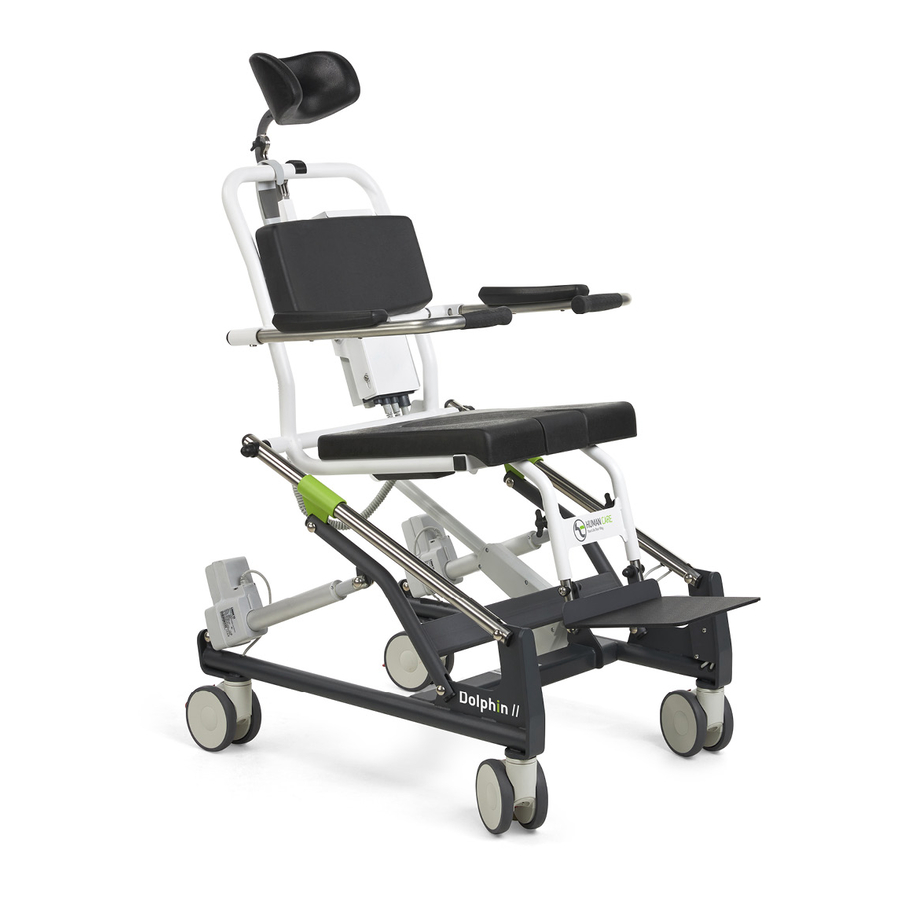

Dolphin II Commode, Shower chair /
Dusch-, toalettstol / Dusch-, WC-Stuhl /
Douche, Toiletstoel 90561
Service manual / Servicemanual / Servicehandbuch /
Servicehandleiding

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Dolphin II and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for human care Dolphin II

Summary of Contents for human care Dolphin II

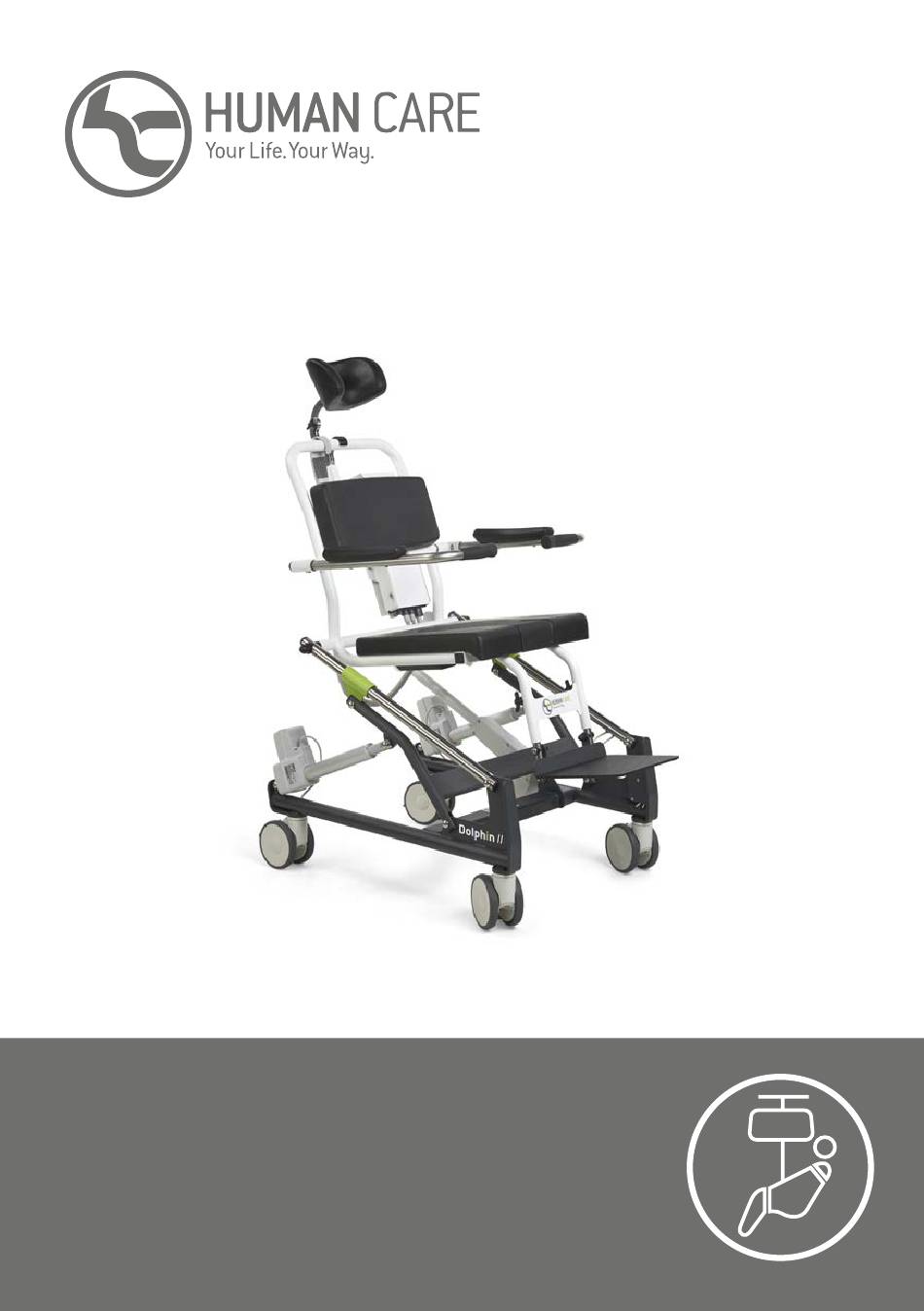

  • Page 1 Dolphin II Commode, Shower chair / Dusch-, toalettstol / Dusch-, WC-Stuhl / Douche, Toiletstoel 90561 Service manual / Servicemanual / Servicehandbuch / Servicehandleiding...

  • Page 2: Table Of Contents

    Content Innehåll ENGLISH SVENSKA Service Manual Servicemanual Compliances and Standards Efterlevnad och standarder Useful information Användbar information Service manual description Beskrivning av servicemanual Tools & Maintenance Verktyg och underhåll Troubleshooting & Solving Felsökning och lösning Spare parts list Reservdelslista Inhalt Inhoud DEUTSCH NEDERLANDS...

  • Page 3: Service Manual

    Before use, always check that the product for downloading from our website at is not damaged or worn. www.humancaregroup.com. Human Care’s products are continuously Contact your local distributor if you have any being developed and updated to provide our questions about the product and its use.

  • Page 4: Compliances And Standards

    Service contact details: c) Service of Dolphin II chair HUMAN CARE SWEDEN (HQ) The service can be only made by Human Care’s Årstaängsvägen 21B authorized service team or authorized units by 117 43 Stockholm Human Care.

  • Page 5: Service Manual Description

    Service manual description The service manual contains information about identification code which is placed on the name repairing, maintaining and identification of plate. chair. The device can be identified by using the Tools & Maintenance Note – if the plug from battery charger does not match a socket in your country, you can use an adapter.
  • Page 6 Any perceived performance deficiency must be reported to Jib arm bearing sleeve Human Care technical service immediately cea- sing device operation until remove their causes. Not less frequently than every 1 years and after each failure/repair of actuator technical service must check the product for electric safety.

  • Page 7: Troubleshooting & Solving

    Troubleshooting & Solving Troubleshooting Symptom Possible cause - solution Device doesn’t work properly. Diagnose the product. Height adjustment doesn’t work. Replace main actuator. Tilt adjustment doesn’t work. Replace secondary actuator. Problem with moving device. Check/replace castors. Diagnose the product In case of problems with any adjustments, please complete following steps: Step 1: •...
  • Page 8 Dolphin II Service Manual Step 3: If everything looks good so far, but the device still doesn’t work, for further diagnose, spare parts will be necessary (hand control, control box and actuator). • At first, replace the hand control for new Caution –...
  • Page 9 Replace main actuator Note – These procedure requires to use a brand new 3M Scotchlock connectors (waterproof). Caution - Following procedures require turn down device on aside. To protect it from any damage or scratches we strongly recommend to prepare some kind of protection (card boards, spong- es, etc.) on the floor.
  • Page 10 Dolphin II Service Manual Step 2: Remove the pin. Taking out the pin Actuator without the pin Step 3: Do the same operation for bottom connection actuator with frame. Taking out the pin Step 4: Cut the cable tie and gently pull the wire out of the frame until the cable connectors appears.
  • Page 11 Step 5: Install the new actuator in the reverse order to dismounting, carefully tighten the gland. Replace secondary actuators Step 1: Use a flat screwdriver to remove the star lock cap and circlips from one of the rods holding the actuator (only one side of the pin). Do the same from the other side.
  • Page 12 Dolphin II Service Manual Step 3: Use a small screwdriver to disconnect actuator’s plug from socket. Removing the safety lock step Removing the safety lock step Plug and socket disconnected Whole actuator disconnected Step 4: Install the new actuator in the reverse order to dismounting, carefully tighten the gland.

  • Page 13: Spare Parts List

    Spare parts list INDEX Parts for Dolphin II 04-N0101-0012 LINAK Battery BAJ 02-ELE-0815 LINAK Hand control DOLPHIN II HB3X 04-N0109-0041 LINAK CBJ-CARE control box 04-N0301-0077 LINAK Main actuator LA40 04-N0301-0078 LINAK Secondary actuator LA31 04-N0901-0018 LINAK External charger 04-N0901-0043 LINAK control box holder for BOX CBJ1 + 1 X SCREW M5x8...

  • Page 14: Servicemanual

    Dolphin II Servicemanual Servicemanual Viktigt! Du måste läsa bruksanvisningen för din enhet före användning. Håll denna manual och informationen i den tillgänglig för framtida bruk. Symboler VARNING Symbolen indikerar en CE-MÄRKNING Symbolen indikerar att potentiellt farlig situation som om den produkten uppfyller kraven i EU-di- inte kan undvikas kan medföra allvarlig...

  • Page 15: Efterlevnad Och Standarder

    är Servicemanualen vänder sig till tekniker som tillgänglig för auktoriserad servicepersonal. avser att serva kommod/duschstol Dolphin II. För att produkten ska fungera på ett säkert sätt krävs att service utförs av personal med kunskap e) Försiktighetsåtgärder...

  • Page 16: Beskrivning Av Servicemanual

    Dolphin II Servicemanual Beskrivning av servicemanual Servicemanualen innehåller information om re- Enheten kan identifieras genom det serie- paration, underhåll och identifiering av stolen. nummer som finns på produktetiketten. Verktyg och underhåll Obs! – om kontakten på batteriladda- ren inte passar i uttag i ditt land kan du använda en adapter.
  • Page 17 Underhåll av enhet Alla rörliga leder måste smörjas var sjätte må- nad eller när de avger gnissel eller annat ljud. Dessa noder är: • axel för transporthjul • axel för ställdonsfäste • lagerhylsa motviktsarm Transporthjul Vi rekommenderar att du använder ett tillgäng- ligt penetrerande smörjmedel.

  • Page 18: Felsökning Och Lösning

    Dolphin II Servicemanual Felsökning och lösning Felsökning Symptom Möjlig orsak – lösning Enheten fungerar inte korrekt. Diagnostisera produkten. Höjdjusteringen fungerar inte. Byt ut huvudställdonet. Lutningsjusteringen fungerar inte. Byt ut det sekundära ställdonet. Problem med att flytta enheten. Kontrollera/byt ut hjulen.
  • Page 19 Steg 3: Om allt ser bra ut så långt, men enheten fortfarande inte fungerar, krävs reservdelar för fortsatt diagnos (handkontroll, styrbox och ställdon). • Först byter du ut handkontrollen mot en ny Obs! – i en situation där ett av ställdo- (eller byter med en annan enhet om så...
  • Page 20 Dolphin II Servicemanual Byt ut huvudställdonet OBS! – Dessa procedurer kräver att man använder helt nya 3M Scotchlock-kontak- ter (vattentäta). Obs! - Vid följande procedurer måste enheten läggas på sidan. För att skydda den mot eventuella skador eller repor rekommenderar vi starkt att du förbe- reder någon form av skydd (kartong,...
  • Page 21 Steg 2: Ta bort sprinten. Ta ut stiftet Ställdon utan stiftet Steg 3: Genomför samma åtgärd för det nedre ställdo- net med ram. Ta ut stiftet Steg 4: Kapa kabelbandet och dra försiktigt ut kabeln ur ramen tills kabelkontakterna syns. Kapa sedan kablarna, ta bort det gamla ställdonet och använd en ny scotchlock-kontakt för att ansluta det nya.
  • Page 22 Dolphin II Servicemanual Steg 5: Installera det nya ställdonet genom att följa de- monteringsanvisningen i omvänd ordningsföljd. Dra åt förskruvningen noggrant. Byt ut de sekundära ställdonen Steg 1: Använd en spårskruvmejsel för att ta bort star- lock-locket och fjäderringarna från en av stäng- erna där ställdonet sitter (endast från sprintens...
  • Page 23 Steg 3: Använd en liten skruvmejsel för att koppla bort ställdonskontakten från uttaget. Ta bort säkerhetslås steg Ta bort säkerhetslås steg Stickkontakt och uttag frånkopplat Hela ställdonet frånkopplat Steg 4: Installera det nya ställdonet genom att följa de- monteringsanvisningen i omvänd ordningsföljd. Dra åt förskruvningen noggrant.

  • Page 24: Reservdelslista

    Dolphin II Servicemanual Reservdelslista INDEX Reservdelar för Dolphin II 04-N0101-0012 LINAK Batteri BAJ 02-ELE-0815 LINAK Handkontroll DOLPHIN II HB3X 04-N0109-0041 LINAK CBJ-CARE styrbox 04-N0301-0077 LINAK Huvudställdon LA40 04-N0301-0078 LINAK Sekundärt ställdon LA31 04-N0901-0018 LINAK Extern laddare 04-N0901-0043 LINAK styrboxhållare för BOX CBJ1 + 1 X SKRUV M5x8 04-N0901-0122 LINAK uttag grå...

  • Page 25: Servicehandbuch

    Website www.humancaregroup. com zum Download bereit. Damit wir unseren Kunden höchste Qualität bieten können, werden die Produkte von Wenden Sie sich bei Fragen zum Produkt und Human Care kontinuierlich weiterentwickelt seiner Nutzung an Ihren Händler vor Ort. www.humancaregroup.com...

  • Page 26: Konformität Und Standards

    Das Produkt trägt ein CE-Kennzeichen gemäß geprüft. Nützliche Informationen a) Servicehandbuch Human Care haftet nicht für die Folgen von Reparaturen oder Änderungen, die von nicht Das Servicehandbuch wurde für Techniker autorisiertem Personal oder unter Verwendung erstellt, die Servicearbeiten an dem Toiletten- von nicht originalen Ersatzteilen durchgeführt...

  • Page 27: Beschreibung Des Servicehandbuchs

    Beschreibung des Servicehandbuchs Das Servicehandbuch enthält Informationen zu auf dem Typenschild kann das Gerät eindeutig Reparatur und Wartung sowie die eindeutige zugeordnet werden. Zuordnung des Stuhls. Durch die ID-Nummer Werkzeuge & Wartung Hinweis: Wenn der Stecker des Ladege- räts nicht zu den in Ihrem Land üblichen Steckdosen passt, können Sie einen Adapter verwenden.
  • Page 28 Dolphin II Servicehandbuch Gerätewartung Alle beweglichen Gelenke müssen alle sechs Monate geschmiert werden oder dann, wenn sie quietschen oder andere Geräusche auftreten. Diese Gelenke befinden sich an folgenden Stellen: • Achse der Transportrollen, • Achse der Motorbefestigung, Transportrollen • Lagerhülse am Auslegerarm.

  • Page 29: Fehlersuche Und -Behebung

    Wenn diese LED leuchtet, muss der Bediener den Zustand des Lifters überprüfen (Kabelan- schlüsse, lockere Teile am Rahmen usw.). Halten Sie die Taste "hoch" und "runter" für 5 Sek. gedrückt, um nach der Überprüfung die LED-Anzeige auszuschalten. Fehlersuche und -behebung Fehler Mögliche Ursache / Lösung Das Gerät funktioniert nicht ordnungsgemäß.
  • Page 30 Dolphin II Servicehandbuch Schritt 3: Vorsicht: Falls einer der Motoren nicht Wenn bisher keine Fehlerquellen gefunden funktioniert, prüfen Sie, ob das Problem wurden, das Gerät jedoch noch immer nicht beim Motor selbst liegt. Tauschen Sie funktioniert, sind für die weitere Untersuchung...
  • Page 31 Ersetzen Sie den Hauptmotor Hinweis: Diese Vorgehensweise erfor- dert die Verwendung eines ganz neuen 3M Scotchlock-Verbinders (wasserdicht). Vorsicht: Bei folgenden Vorgängen ist das Gerät auf die Seite zu legen. Um es vor Beschädigungen oder Kratzern zu schützen, empfehlen wir dringend, einen Schutz (Kartons, Schwämme usw.) auf den Boden zu legen.
  • Page 32 Dolphin II Servicehandbuch Schritt 2: Entfernen Sie den Stift. Herausnehmen des Stifts Motor ohne Stift Schritt 3: Führen Sie denselben Vorgang für die untere Verbindung von Motor und Rahmen durch. Herausnehmen des Stifts Schritt 4: Schneiden Sie den Kabelbinder durch und ziehen Sie das Kabel vorsichtig aus dem Rah- men, bis die Kabelverbinder sichtbar werden.
  • Page 33 Schritt 5: Montieren Sie den neuen Motor, indem Sie die Demontage-Schritte in umgekehrter Reihenfol- ge durchführen. Ziehen Sie die Verschraubung vorsichtig an. Ersetzen der Sekundärmotoren Schritt 1: Entfernen Sie mit einem Flachklingen-Schrau- bendreher die Abdeckkappe und die Siche- rungsringe einer der Stangen, die den Motor hält (nur an einer Seite des Stifts).
  • Page 34 Dolphin II Servicehandbuch Schritt 3: Verwenden Sie einen kleinen Schraubendreher, um den Stecker des Motors von der Steckdose zu trennen. Entfernen der Sicherheitsverriegelung Entfernen der Sicherheitsverriegelung Stecker und Buchse im getrennten Zustand Gesamter Motor getrennt Schritt 4: Montieren Sie den neuen Motor, indem Sie die...

  • Page 35: Ersatzteilliste

    Ersatzteilliste INDEX Ersatzteile für Dolphin II 04-N0101-0012 LINAK Batterie BAJ 02-ELE-0815 LINAK Handsteuerung DOLPHIN II HB3X 04-N0109-0041 LINAK CBJ-CARE Steuerbox 04-N0301-0077 LINAK Hauptmotor LA40 04-N0301-0078 LINAK Sekundärmotor LA31 04-N0901-0018 LINAK Externes Ladegerät 04-N0901-0043 LINAK Steuerbox-Halter für BOX CBJ1 + 1 X SCHRAUBE M5x8...

  • Page 36: Service Handleiding

    Neem contact op met uw lokale distributeur als De producten van Human Care worden voortdu- u vragen hebt over het product en het gebruik rend ontwikkeld en vernieuwd, zodat we onze ervan.

  • Page 37: Nalevingen En Normen

    Veiligheidsmaatregelen Deze handleiding maakt gebruik van waarschu- Het ontwerp van de Dolphin II stoel garandeert wingen en aandachtspunten om u nog eens ex- maximale veiligheid. De veiligheid van de tra attent te maken op onderhoudsprocedures.

  • Page 38: Beschrijving Van De Service Handleiding

    Dolphin II Servicehandleiding Beschrijving van de service handleiding De service handleiding bevat informatie over aan de hand van de identificatiecode op het het repareren, onderhouden en identificeren productnaamplaatje. van de stoel. Het hulpmiddel is te identificeren Gereedschappen & Onderhoud Opmerking: als de stekker van de bat- terijlader niet in een stopcontact in uw land past, kunt u een adapter gebruiken.
  • Page 39 Elk vermeend gebrekkig presteren moet worden gemeld bij de technische dienst van Human Care en het gebruik van het hulpmiddel moet onmiddellijk worden gestaakt totdat de oorzaken ervan zijn weggenomen. De technische dienst moet minimaal eens...

  • Page 40: Probleemoplossing

    Dolphin II Servicehandleiding Als deze LED brandt, moet de beheerder de conditie van de lift controleren (kabel- aansluitingen, toleranties op het frame enz.). Houd de knop "omhoog" en "omlaag" 5 sec. inge- drukt om het licht na de inspectie uit te schakelen.
  • Page 41 Stap 3: Als alles tot nu toe in orde lijkt, maar het hulpmiddel werkt nog steeds niet, zijn er voor verdere diagnose reserveonderdelen nodig (handbediening, besturingskast en aandrijvings- cilinder). Let op - Ga in een situatie waarin een • Vervang eerst de handbediening door een van de aandrijvingscilinders niet werkt nieuwe (of wissel indien mogelijk met een na of het probleem wordt veroorzaakt...
  • Page 42 Dolphin II Servicehandleiding Vervang de hoofdaandrijvingscilinder Opmerking - Bij procedure moeten gloednieuwe 3M Scotchlock connectoren (waterdicht) gebruikt worden. Aandachtspunt - De volgende procedu- res vereisen dat het hulpmiddel op zijn kant wordt geplaatst. Als bescherming tegen eventuele schade of krassen ra- den we aan om een tussenlaag (karton, sponzen enz.) op de vloer te leggen.
  • Page 43 Stap 2: Verwijder de pen. Uitnemen van de pen Aandrijvingscilinder zonder de pen Stap 3: Doe dezelfde voor de onderste verbinding van de aandrijvingscilinder met het frame. Uitnemen van de pen Stap 4: Knip de kabelbinder door en trek de draad voor- zichtig uit het frame totdat de kabelconnec- toren verschijnen.
  • Page 44 Dolphin II Servicehandleiding Stap 5: Installeer de nieuwe aandrijvingscilinder in de omgekeerde volgorde t.o.v. de demontage. Draai de wartel zorgvuldig aan. Vervang secundaire aandrijvingscilinders Stap 1: Gebruik een platte schroevendraaier om de stervormige dop en de circlips te verwijde- ren van de stang met de aandrijvingscilinder (slechts één kant van de pen).
  • Page 45 Stap 3: Gebruik een kleine schroevendraaier om de stekker van de aandrijvingscilinder los te halen uit de contrastekker. Veiligheidsplaatje verwijderen Veiligheidsplaatje verwijderen Stekker en contrastekker losgekoppeld Gehele aandrijvingscilinder losgekoppeld Stap 4: Installeer de nieuwe aandrijvingscilinder in de omgekeerde volgorde t.o.v. de demontage. Draai de wartel zorgvuldig aan.

  • Page 46: Reserveonderdelenlijst

    Dolphin II Servicehandleiding Reserveonderdelenlijst INDEX Onderdelen voor Dolphin II 04-N0101-0012 LINAK batterij BAJ 02-ELE-0815 LINAK handbediening DOLPHIN II HB3X 04-N0109-0041 LINAK CBJ-CARE besturingskast 04-N0301-0077 LINAK hoofdaandrijvingscilinder LA40 04-N0301-0078 LINAK secundaire aandrijvingscilinder LA31 04-N0901-0018 LINAK externe lader 04-N0901-0043 LINAK houder besturingskast voor BOX CBJ1 + 1 X SCHROEF M5x8...
  • Page 47 www.humancaregroup.com...
