Installation, Einbau, Anschluss

Geeigneten Standort wählen
VORSICHT!
Stromschlag- / Brandgefahr!
Fehlerhafte Elek tro in stal la tion kann
zu elektrischem Stromschlag und/oder
Brand führen.
Keine Mehrfachsteckdosen, Steckdo-
■
senleisten, Reiseadapter oder Ähn-
liches verwenden.
Wir empfehlen die Nutzung eines
■
pulssensitiven Fehlerstrom-Schutz-
schalters (FI-Schalter).
Der vorgesehene Standort muss die folgen-
den Voraussetzungen erfüllen:
– Der Standort muss ein trockener und frost-
sicherer Raum mit festem Untergrund sein.
– Der Geschirrspüler muss unter einer durch-
gehenden Arbeitsplatte aufgestellt werden,
die mit den Nachbarschränken des Ge-
schirrspülers verschraubt ist.
– Für die Installation der Anschlussleitungen
muss der Geschirrspüler in der Nähe eines
Wasch-/Spülbeckens aufgestellt werden.

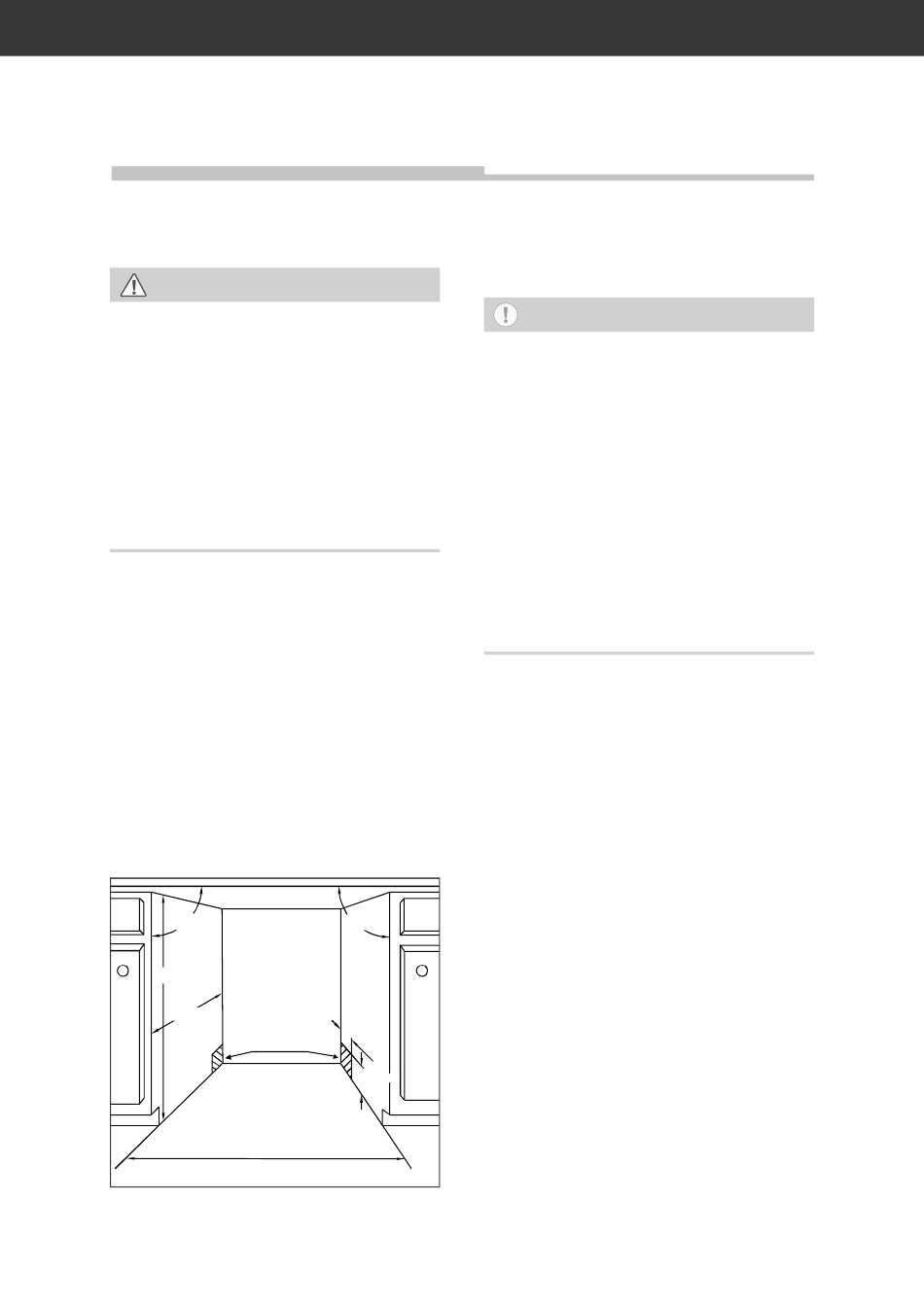

– Die Nischenmaße müssen mindestens den
Angaben in der nachfolgenden Grafik ent-
sprechen.
90° 90 °
820 mm
820mm
580 mm
580mm
Bereich für Zulauf/
Ablauf und elektr.
Anschluss.
450 mm
600 mm
Installation, Einbau, Anschluss
Ablaufschlauch anschließen
lassen
Mögliche Funktionsstörung!
Das Abwasser muss jederzeit frei ablau-
fen können.
Sicherstellen, dass das Abfl ussrohr
■
einen Durchmesser von 40 mm hat.
Sicherstellen, dass der Ablaufschlauch
■
weder geknickt noch beschädigt ist.
Dafür sorgen, dass der Ablauf-
■
schlauch nicht in das abgepumpte
Wasser eintaucht.
Ablaufschlauch nicht verlängern oder
■
durch einen anderen Ablaufschlauch
ersetzen.
90° 90 °
80 mm
80
100 mm
100
HINWEIS
Seite DE-29
