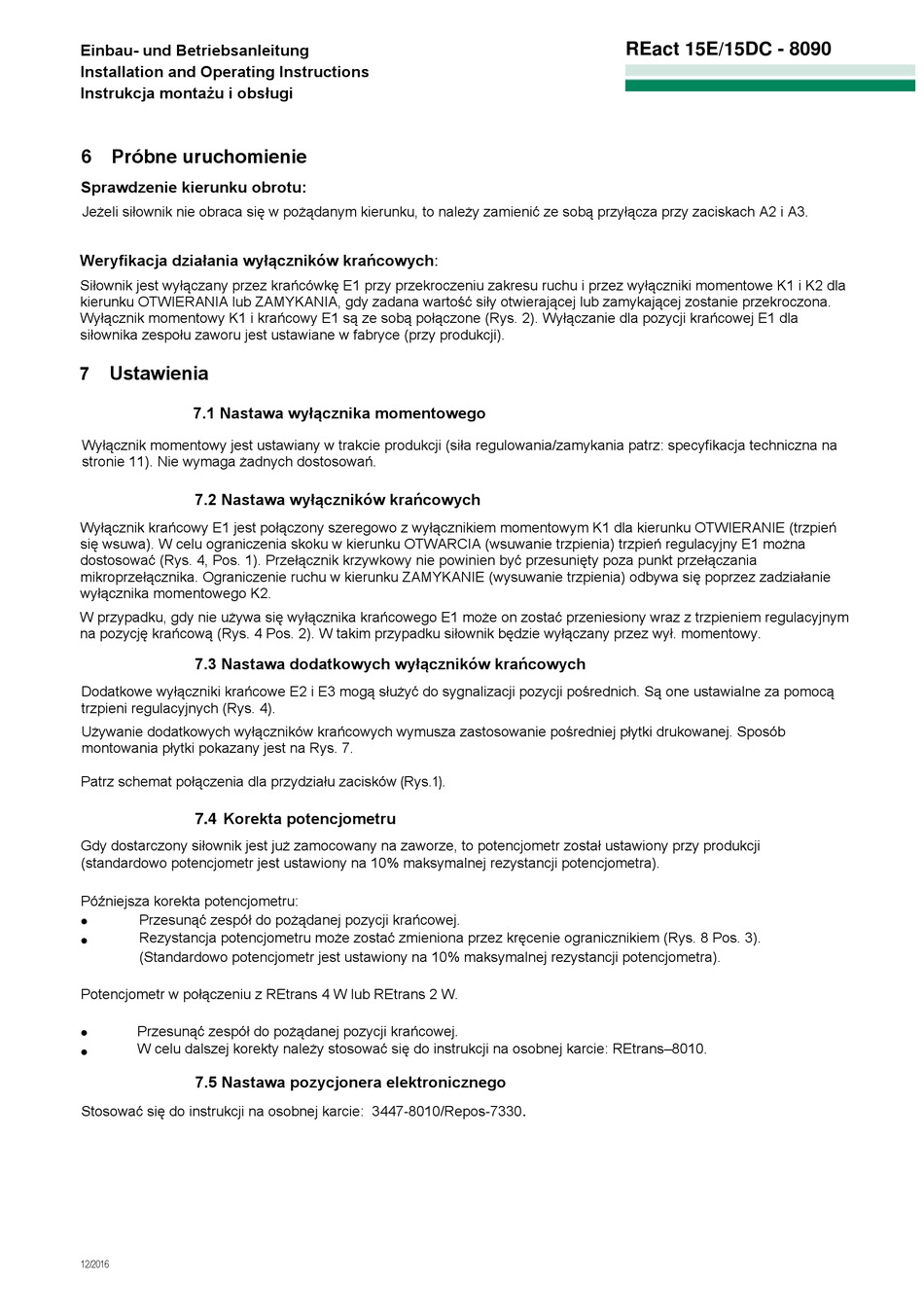

6 Próbne uruchomienie
Sprawdzenie kierunku obrotu:
Jeżeli siłownik nie obraca się w pożądanym kierunku, to należy zamienić ze sobą przyłącza przy zaciskach A2 i A3.
Weryfikacja działania wyłączników krańcowych:
Siłownik jest wyłączany przez krańcówkę E1 przy przekroczeniu zakresu ruchu i przez wyłączniki momentowe K1 i K2 dla
kierunku OTWIERANIA lub ZAMYKANIA, gdy zadana wartość siły otwierającej lub zamykającej zostanie przekroczona.
Wyłącznik momentowy K1 i krańcowy E1 są ze sobą połączone (Rys. 2). Wyłączanie dla pozycji krańcowej E1 dla
siłownika zespołu zaworu jest ustawiane w fabryce (przy produkcji).

Ustawienia

7
7.1 Nastawa wyłącznika momentowego
Wyłącznik momentowy jest ustawiany w trakcie produkcji (siła regulowania/zamykania patrz: specyfikacja techniczna na
stronie 11). Nie wymaga żadnych dostosowań.
7.2 Nastawa wyłączników krańcowych
Wyłącznik krańcowy E1 jest połączony szeregowo z wyłącznikiem momentowym K1 dla kierunku OTWIERANIE (trzpień
się wsuwa). W celu ograniczenia skoku w kierunku OTWARCIA (wsuwanie trzpienia) trzpień regulacyjny E1 można
dostosować (Rys. 4, Pos. 1). Przełącznik krzywkowy nie powinien być przesunięty poza punkt przełączania
mikroprzełącznika. Ograniczenie ruchu w kierunku ZAMYKANIE (wysuwanie trzpienia) odbywa się poprzez zadziałanie
wyłącznika momentowego K2.
W przypadku, gdy nie używa się wyłącznika krańcowego E1 może on zostać przeniesiony wraz z trzpieniem regulacyjnym
na pozycję krańcową (Rys. 4 Pos. 2). W takim przypadku siłownik będzie wyłączany przez wył. momentowy.
7.3 Nastawa dodatkowych wyłączników krańcowych
Dodatkowe wyłączniki krańcowe E2 i E3 mogą służyć do sygnalizacji pozycji pośrednich. Są one ustawialne za pomocą
trzpieni regulacyjnych (Rys. 4).
Używanie dodatkowych wyłączników krańcowych wymusza zastosowanie pośredniej płytki drukowanej. Sposób
montowania płytki pokazany jest na Rys. 7.
Patrz schemat połączenia dla przydziału zacisków (Rys.1).
7.4 Korekta potencjometru
Gdy dostarczony siłownik jest już zamocowany na zaworze, to potencjometr został ustawiony przy produkcji
(standardowo potencjometr jest ustawiony na 10% maksymalnej rezystancji potencjometra).
Późniejsza korekta potencjometru:
 Przesunąć zespół do pożądanej pozycji krańcowej.
Rezystancja potencjometru może zostać zmieniona przez kręcenie ogranicznikiem (Rys. 8 Pos. 3).

(Standardowo potencjometr jest ustawiony na 10% maksymalnej rezystancji potencjometra).
Potencjometr w połączeniu z REtrans 4 W lub REtrans 2 W.
 Przesunąć zespół do pożądanej pozycji krańcowej.
W celu dalszej korekty należy stosować się do instrukcji na osobnej karcie: REtrans–8010.

7.5 Nastawa pozycjonera elektronicznego
Stosować się do instrukcji na osobnej karcie: 3447-8010/Repos-7330
