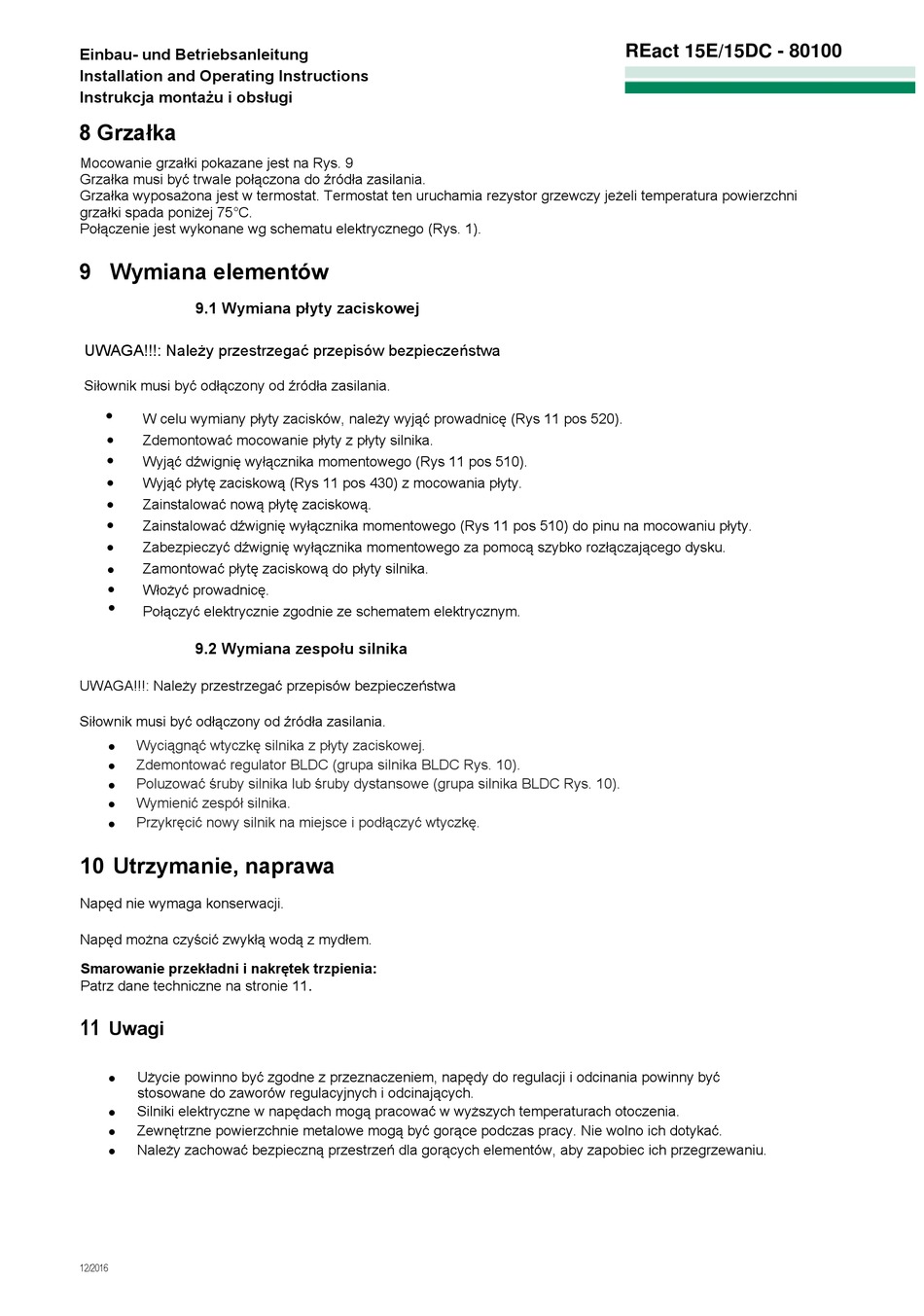

Einbau- und Betriebsanleitung
Installation and Operating Instructions
Instrukcja montażu i obsługi
8 Grzałka
Mocowanie grzałki pokazane jest na Rys. 9
Grzałka musi być trwale połączona do źródła zasilania.
Grzałka wyposażona jest w termostat. Termostat ten uruchamia rezystor grzewczy jeżeli temperatura powierzchni
grzałki spada poniżej 75°C.
Połączenie jest wykonane wg schematu elektrycznego (Rys. 1).
9 Wymiana elementów
9.1 Wymiana płyty zaciskowej
UWAGA!!!: Należy przestrzegać przepisów bezpieczeństwa
Siłownik musi być odłączony od źródła zasilania.
W celu wymiany płyty zacisków, należy wyjąć prowadnicę (Rys 11 pos 520).
Zdemontować mocowanie płyty z płyty silnika.
Wyjąć dźwignię wyłącznika momentowego (Rys 11 pos 510).
Wyjąć płytę zaciskową (Rys 11 pos 430) z mocowania płyty.
Zainstalować nową płytę zaciskową.
Zainstalować dźwignię wyłącznika momentowego (Rys 11 pos 510) do pinu na mocowaniu płyty.
Zabezpieczyć dźwignię wyłącznika momentowego za pomocą szybko rozłączającego dysku.
Zamontować płytę zaciskową do płyty silnika.
Włożyć prowadnicę.
Połączyć elektrycznie zgodnie ze schematem elektrycznym.
9.2 Wymiana zespołu silnika
UWAGA!!!: Należy przestrzegać przepisów bezpieczeństwa
Siłownik musi być odłączony od źródła zasilania.
Wyciągnąć wtyczkę silnika z płyty zaciskowej.
Zdemontować regulator BLDC (grupa silnika BLDC Rys. 10).
Poluzować śruby silnika lub śruby dystansowe (grupa silnika BLDC Rys. 10).
Wymienić zespół silnika.
Przykręcić nowy silnik na miejsce i podłączyć wtyczkę.

10 Utrzymanie, naprawa

Napęd nie wymaga konserwacji.
Napęd można czyścić zwykłą wodą z mydłem.
Smarowanie przekładni i nakrętek trzpienia:
Patrz dane techniczne na stronie 11
11

Uwagi

Użycie powinno być zgodne z przeznaczeniem, napędy do regulacji i odcinania powinny być
stosowane do zaworów regulacyjnych i odcinających.
Silniki elektryczne w napędach mogą pracować w wyższych temperaturach otoczenia.
Zewnętrzne powierzchnie metalowe mogą być gorące podczas pracy. Nie wolno ich dotykać.
Należy zachować bezpieczną przestrzeń dla gorących elementów, aby zapobiec ich przegrzewaniu.
12/2016
.
REact 15E/15DC - 80100
