• Bei der Anbringung von Peerless-Wandhaltern an Porenbetonstein muss sichergestellt
werden, dass die tatsächliche Stärke des Betons, in den das Loch für die Betondübel ge-
bohrt wird, mindestens 35 mm (1 3/8 Zoll) beträgt. Bohren Sie nicht in Mörtelfugen! Achten
Sie darauf, dass die Anbringung an einem massiven Teil des Blocks erfolgt, im Allgemeinen
mindestens 25 mm (1 Zoll) von der Blockseite entfernt. Die Porenbetonsteine müssen den
Spezifikationen der ASTM-Norm C-90 entsprechen. Wir empfehlen, zum Bohren des Lochs
anstelle eines Schlagbohrers einen standardmäßigen Elektrobohrer bei niedriger Einstellung
zu verwenden, um zu verhindern, dass die Bohrungsrückseite beim Eintritt in einen Leer-
oder Hohlraum ausbricht.
• Betonspreizdübel müssen stets direkt am tragenden Beton angebracht werden.
WAND-
PLATTE
VERPUTZ/
RIGIPS
WAND-
PLATTE
VERPUTZ/
RIGIPS

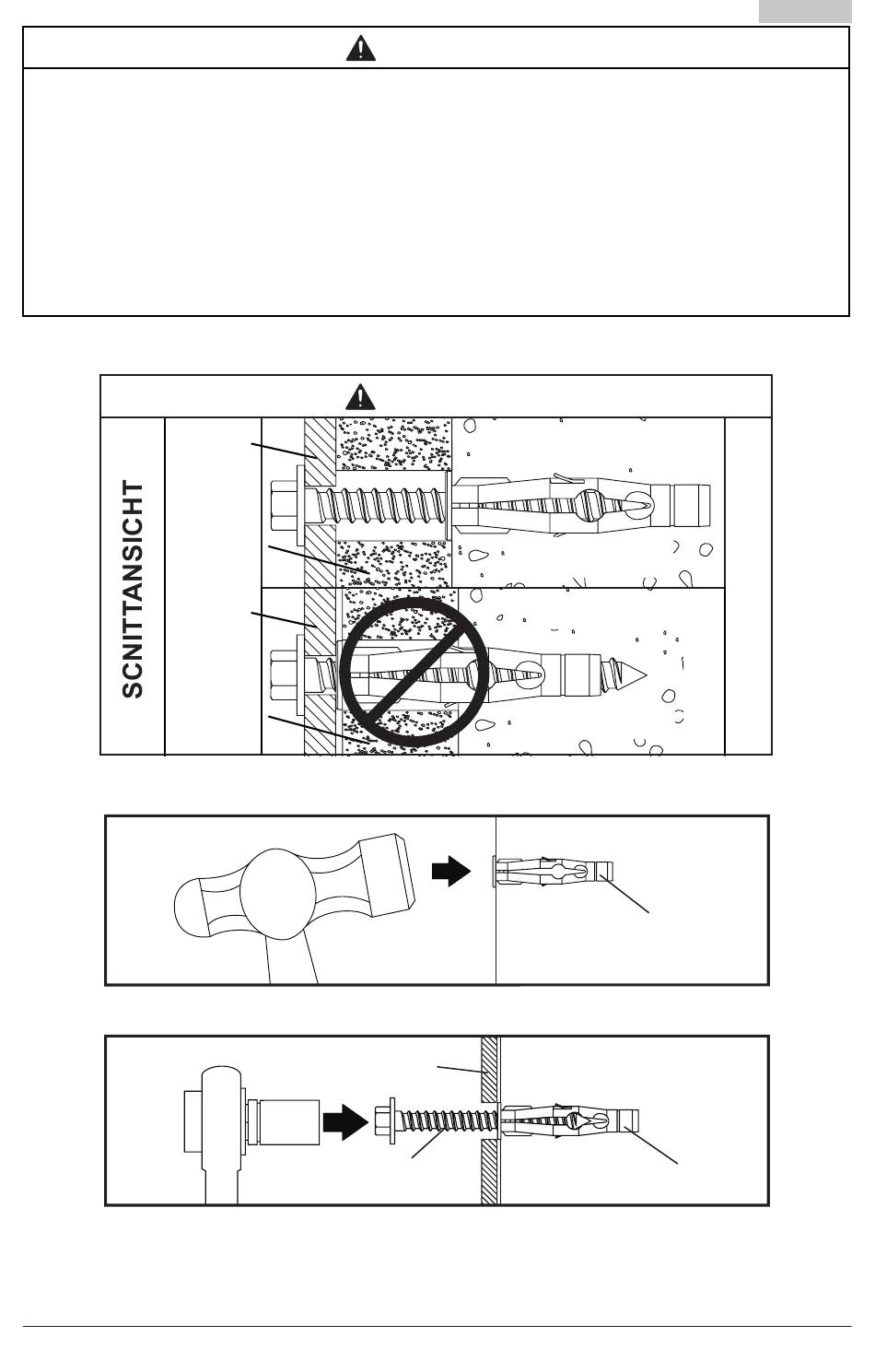

1
Bohren Sie Löcher und setzen Sie die Dübel (E) ein.
2
Legen Sie die Platte (A) über die Dübel (E), befestigen Sie sie mit Schrauben (D).
Ziehen Sie die Schrauben fest an.
ACHTUNG
ACHTUNG
concrete
A
D
25 von 32
AUSGEGEBEN:11-03-09 BLATT NR.: 202-9395-1
RICHTIG
BETON
FALSCH
BETON
BETON
E
E
