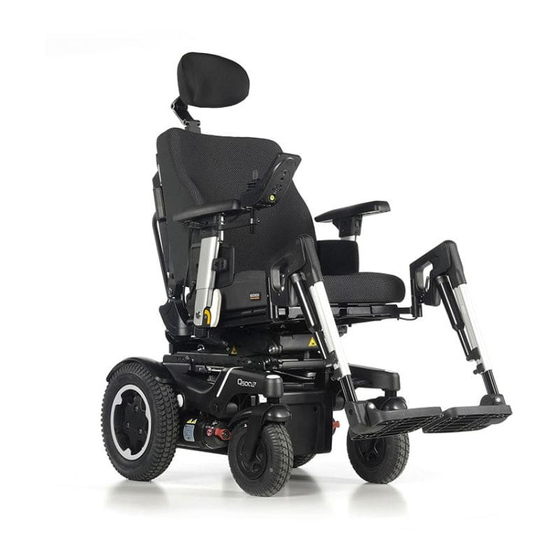

Sunrise Medical QUICKIE Sedeo Pro Instructions For Use Manual

Seating system
Hide thumbs Also See for QUICKIE Sedeo Pro:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Seating manual
Manuel d'utilisation du système d'assise
Handleiding zitting
Sedeo Pro
