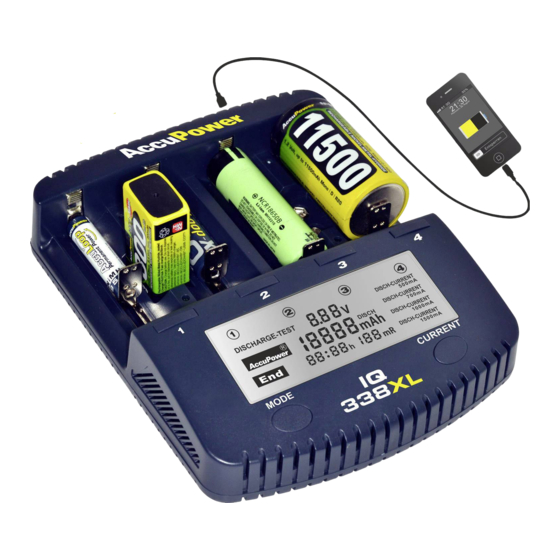

AccuPower IQ-338XL User Manual
  1. Manuals
  2. Brands
  3. AccuPower Manuals
  4. Battery Charger
  5. IQ-338XL
  6. User manual

AccuPower IQ-338XL User Manual

Hide thumbs Also See for IQ-338XL:

Advertisement

Available languages

Available languages

Quick Links

Download this manual

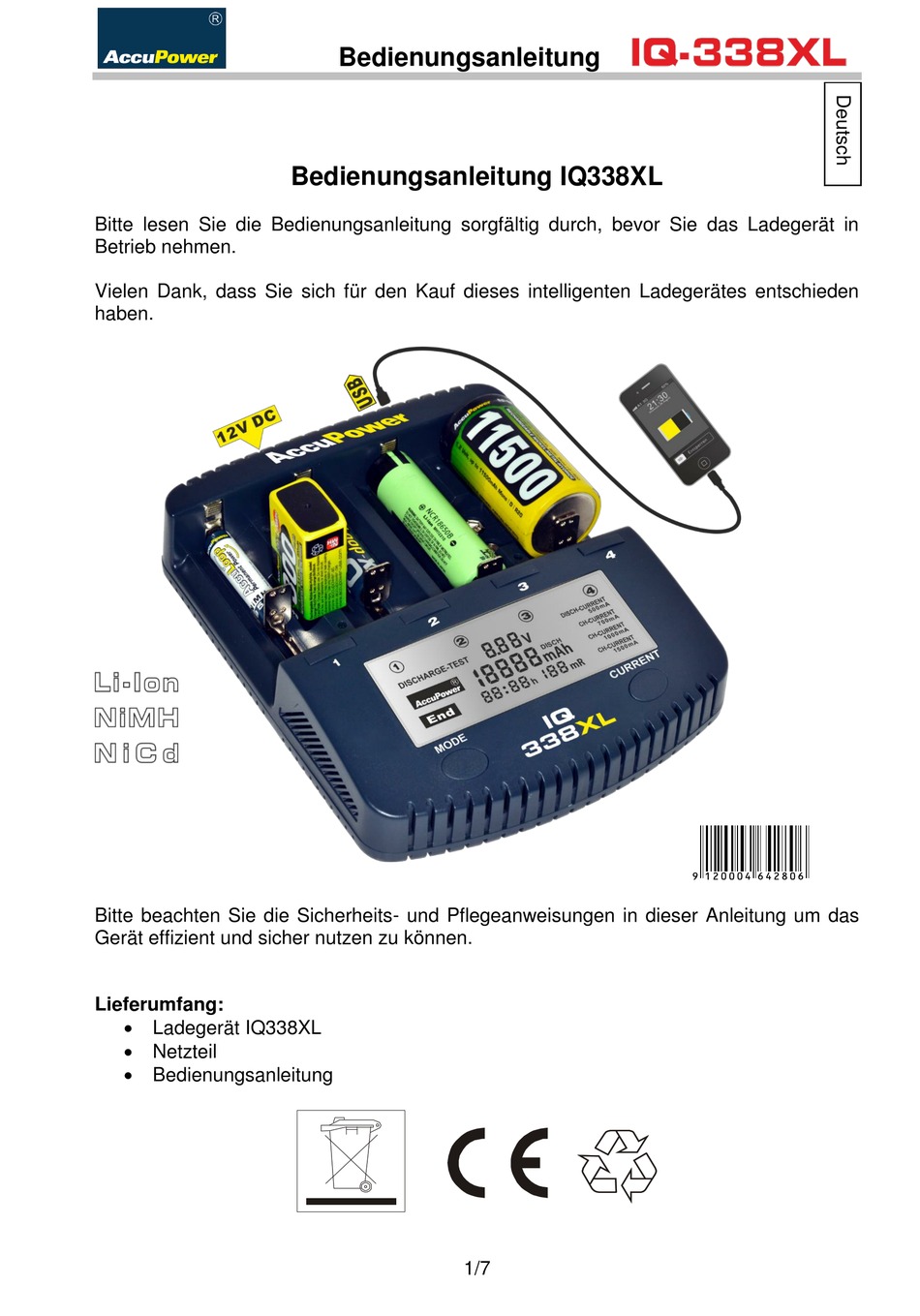

Bitte lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Ladegerät in
Betrieb nehmen.
Vielen Dank, dass Sie sich für den Kauf dieses intelligenten Ladegerätes entschieden
haben.
Bitte beachten Sie die Sicherheits- und Pflegeanweisungen in dieser Anleitung um das
Gerät effizient und sicher nutzen zu können.
Lieferumfang:
 Ladegerät IQ338XL
 Netzteil
 Bedienungsanleitung
Bedienungsanleitung
Bedienungsanleitung IQ338XL
1/7

Advertisement

loading
Need help?

Need help?

Do you have a question about the IQ-338XL and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for AccuPower IQ-338XL

Summary of Contents for AccuPower IQ-338XL

  • Page 1 Bedienungsanleitung Bedienungsanleitung IQ338XL Bitte lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Ladegerät in Betrieb nehmen. Vielen Dank, dass Sie sich für den Kauf dieses intelligenten Ladegerätes entschieden haben. Bitte beachten Sie die Sicherheits- und Pflegeanweisungen in dieser Anleitung um das Gerät effizient und sicher nutzen zu können.
  • Page 2 Bedienungsanleitung Wichtige Hinweise:  Das Ladegerät IQ338XL darf ausschließlich mit wieder aufladbaren Zellen des Typs mit 3,6V – 3,7V oder NiCd, NiMH mit 1,2V sowie 9V Block verwendet Li-Ion / LiMnO2 werden.  Mit dem IQ338XL können folgende Zellentypen vollautomatisch geladen werden: Li-Ion: 33700, 26650, 26700, 22650, 18700, 18650, 17670, 18490, 18500, 17500, 17355, 16340 (RCR123), 14500, 10440.
  • Page 3 Bedienungsanleitung Eingänge: DC 12V / 3,5A Ausgänge: Sechs unabhängige Ladekanäle, davon zwei für 9V Blöcke Einen 5W USB Ausgang 5V / 1000mA Tasten:  Akkufach-Auswahltasten (1, 2 ,3, 4)  Modus Auswahltaste ( MODE  Ladestrom Auswahltaste ( CURRENT...
  • Page 4 Bedienungsanleitung Display: Während eines Ladevorganges sind folgende Werte auf dem Display ersichtlich:  Programm (Charge, Charge Test, Discharge Test)  Zellenspannung (V)  Kapazität (mAh)  Zeit (hh:mm)  Innenwiderstand (mR)  Ladestrom (mA)  „End“ (Wird eingeblendet im Falle, dass der Ladevorgang abgeschlossen ist) ...
  • Page 5 Bedienungsanleitung Danach hat man die Möglichkeit die gespeicherten Kapazitäten (Lade- und Entladekapazität) durch Drücken der jeweiligen Kanaltaste abzurufen. Bei erster Betätigung wird lediglich die Hintergrundbeleuchtung aktiviert. Wird jedoch erneut die Kanaltaste betätigt, so lässt sich zwischen geladener sowie entladener Kapazität umschalten, die auf dem Display veranschaulicht wird.
  • Page 6 Bedienungsanleitung Charge Wollen Sie nun einen oder mehrere Akkus laden, wird unterschieden ob Sie gleiche oder unterschiedliche Akkus laden wollen:  Gleiche Zellentypen Bei gleichen Akkus (gleiches chemisches System, gleiche Kapazität) werden diese zuerst in ihre Ladeschächte eingelegt. Es wird darauf gewartet, bis der letzte Akku vom Ladegerät erkannt wird.
  • Page 7 Die Informationen und Inhalte in diesem Datenblatt dienen nur als Referenz Zweck. Sie stellen keine Gewährleistungen oder Zusicherungen dar, und können jederzeit ohne vorherige Ankündigung geändert werden. AccuPower Forschungs-, Entwicklungs- und Vertriebsgesellschaft mbH Pirchäckerstrasse 27, A-8053 Graz, AUSTRIA Tel.: +43 (0) 316 26 29 11-10; Fax: +43 (0) 316 26 29 11-36 E-Mail: info@accupower.at...
  • Page 8 Mode d’emploi Mode d’emploi IQ338XL Nous vous remercions d’avoir choisi ce chargeur intelligent et vous prions de bien vouloir lire attentivement ce mode d’emploi avant de le mettre en service. Pour une utilisation efficace et sûre, veuillez respecter les instructions d’emploi et d’entretien contenues dans ce manuel.
  • Page 9 Mode d’emploi Important:  Le chargeur IQ338XL doit être utilisé uniquement pour charger des batteries rechargeables de type Li-Ion / 3,6V – 3,7V ou de type NiCd, NiMH de 1,2V LiMnO2 de ainsi que les batteries rechargeables 9V.  types suivants batterie peuvent...
  • Page 10 Mode d’emploi Entrée: DC 12V / 3,5A Sortie: 6 canaux de charge indépendants, dont 2 pour des batteries 9V Une prise de sortie USB de 5 Watts ( 5V / 1000mA) Touches:  4 touches de sélection  Touche de choix de programme ( MODE ...
  • Page 11 Mode d’emploi Affichage Les information suivantes sont affichées sur l‘écran:  Numéro de compartiment sélectionné  Programme : Charge / Charge Test / Discharge Test  Tension (V)  Capacité (mAh)  Durée (hh:mm)  Résistance interne (mR)  Courant de charge (mA) ...
  • Page 12 Mode d’emploi Charge (programme par défaut) Durant ce programme, les batteries sont uniquement rechargées. Charge-Test (Test rapide) Ce programme permet de mesurer la capacité de charge des batteries. Après avoir été entièrement déchargées, les batteries sont complètement rechargées. Le test se déroule en deux phases: 1) Décharge 2) Charge Les capacités mesurées durant la décharge et la charge sont consultables aussi bien pendant qu’à...
  • Page 13 Mode d’emploi Courants de Charge / Décharge Les courants de charge et décharge disponibles sont les suivants: Courant de charge choisi 500 mA 700 mA 1000 mA 1500 mA Courant de décharge associé 500 mA 500 mA 500 mA 500 mA Il est à...
  • Page 14 Les données et le contenu de cette fiche technique sont fournis à titre d’information uniquement. Ils ne constituent pas une garantie et sont sujets à modification sans préavis. AccuPower Forschungs-, Entwicklungs- und Vertriebsgesellschaft mbH Pirchäckerstrasse 27, A-8053 Graz, AUSTRIA Tel.: +43 (0) 316 26 29 11-10; Fax: +43 (0) 316 26 29 11-36 E-Mail: info@accupower.at...
  • Page 15 User Manual User Manual IQ338XL Please read the manual carefully before using this charger. We thank you that you have decided to purchase our intelligent charger. Please follow the safety and care instructions in this manual, to be able to use this device efficiently and safely.
  • Page 16 User Manual Important notes:  Use the IQ338XL charger only with Li-Ion / LiMnO2 cells with 3.6V-3.7V and NiCd, NiMH cells with 1.2V rechargeable batteries.  With the IQ338XL you can automatically charge the following types of cells: Li-Ion: 33700, 26650, 26700, 22650, 18700, 18650, 17670, 18490, 18500, 17500, 17355, 16340 (RCR123), 14500, 10440.
  • Page 17 User Manual Inputs: DC 12V / 3,5A Outputs: Six independent charging slots, two of them for 9V batteries One 5W USB output 5V / 1000mA Buttons:  Battery slot select buttons  Mode selection button (MODE)  Charging current selection key (CURRENT)
  • Page 18 User Manual Display: The following values are apparent on the display during a charging process:  Program (Charge, Charge Test, Discharge Test)  Battery Voltage (V)  Capacity (mAh)  Elapsed time (hh:mm)  Internal resistance (mR)  Charging current (mA) ...
  • Page 19 User Manual label “CH” for charged and “DISCH” for discharged value over the unit “mAh”. Also the current is changing depending on the chosen current during the Charge-Test. The used charging current is symbolized by „CH-CURRENT“ as well as the discharging current by „DISCH-CURRENT“.

  • Page 20: Individual Setting

    User Manual Charge: If you like to charge one or more batteries, it distinguishes between same type or different cells:  Batteries of the same type Firstly, insert the batteries into the charger. The charger registers the inserted batteries and starts to identify the battery chemistry. By default, the charge process and a charging current of 500 mA gets selected automatically.
  • Page 21 Information and contents in this datasheet are for reference purpose only. They do not constitute any warranty or representation and are subject to change without notice. AccuPower Research, Development and Distribution Ltd. Pirchaeckerstrasse 27, A-8053 Graz, AUSTRIA Tel.: +43 (0) 316 26 29 11-10; Fax: +43 (0) 316 26 29 11-36 E-Mail: info@accupower.at...
