Betriebsanleitung Rundschalteinheiten
Rundschalteinheit RSE-P1-4

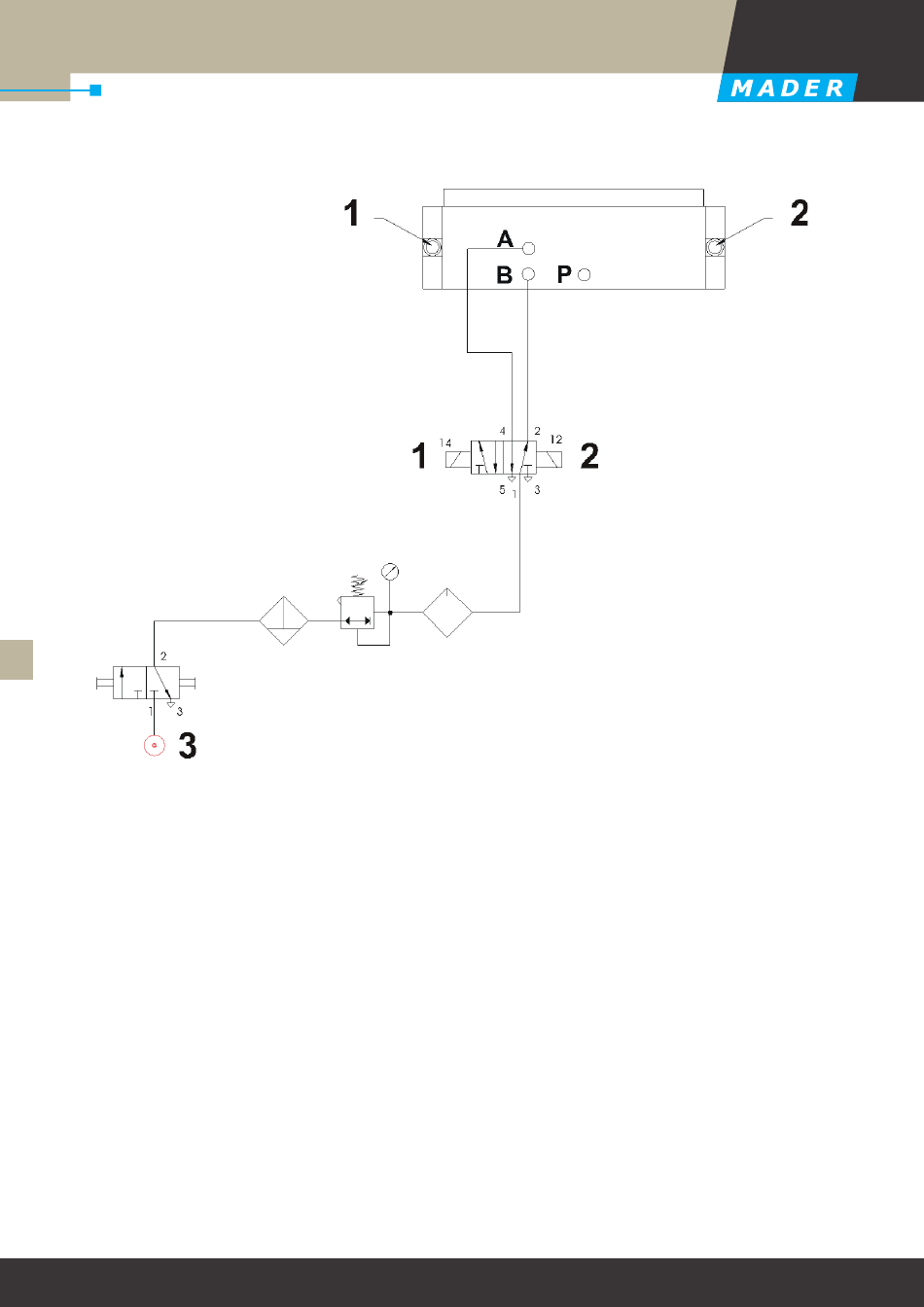

4.5.1 Standardschaltung
1 1
2 2
3 3
4 4 4
5 5
6
7
8
Legende
(A) Druckluftanschluss für Antriebszylinder
(B) Druckluftanschluss für Verriegelungsfunk-
tion
(P) Integrierte Luftdurchführung
(1) Näherungsschalter links /
Endlagenquittierung
(2) Näherungsschalter rechts /
Endlagenquittierung
(3) Netz
39
www.mader.eu © Mader GmbH & Co. KG, Änderungsdatum September 2019
4.5.1 Standard circuitry
Legend
(A) Compressed air connection for drive cylin-
der
(B) Compressed air connection for locking
function
(P) Integrated air conduit
(1) Left proximity switch / limit position ack-
nowledgement
(2) Right proximity switch / limit position ack-
nowledgement
(3) Power
