Installation and Assembly:

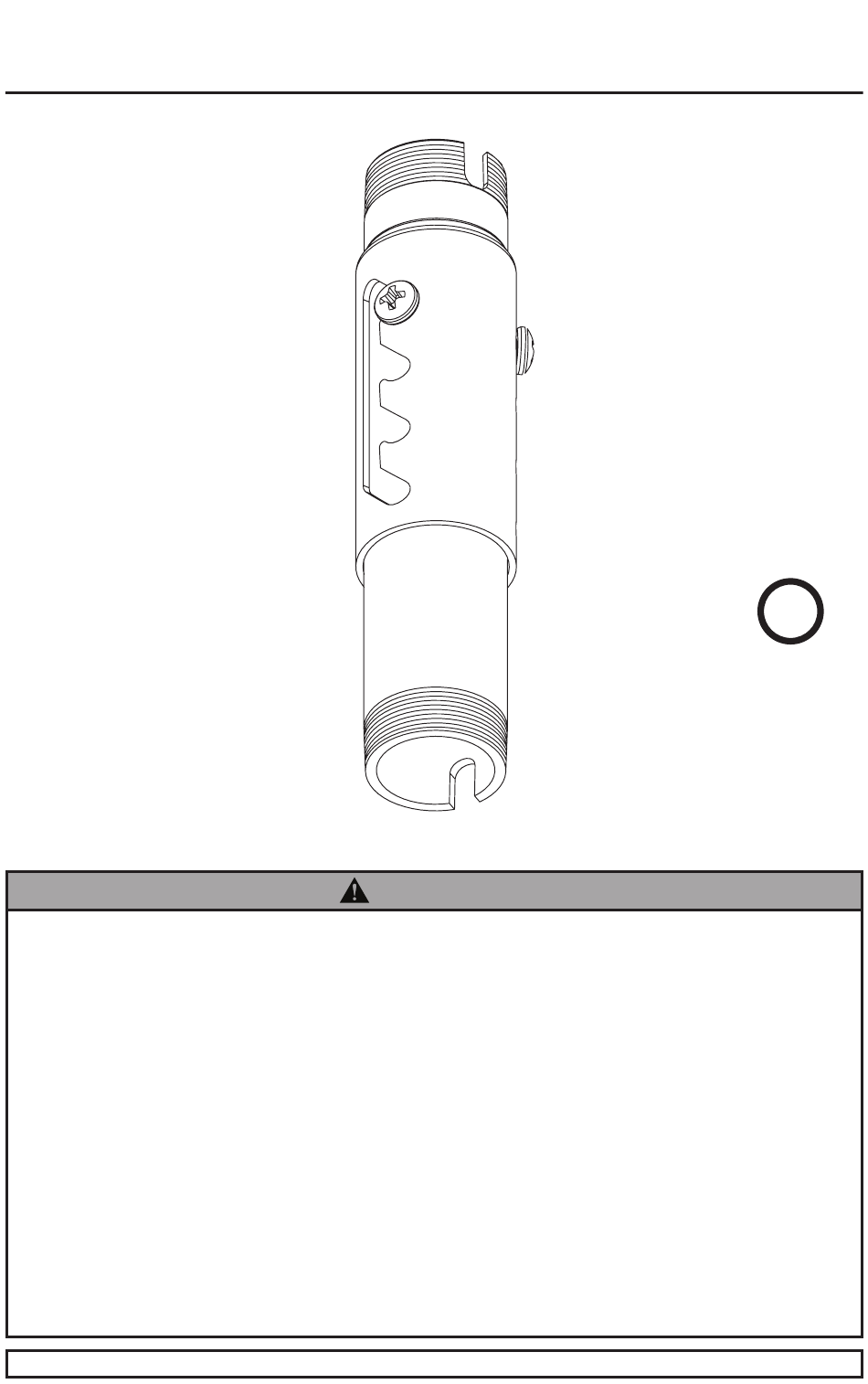

Adjustable Extension Column 6" - 12'
Models:
AEC0609,
AEC12018,
AEC18024,
AEC0203,
AEC0305,
AEC0406,
AEC0608,
AEC0810,
AEC1012
NOTE: Read entire instruction sheet before you start installation and assembly.
• Do not begin to install your product until you have read and understood the instructions and
warnings contained in this Installation Sheet. If you have any questions regarding any of the
instructions or warnings, call Peerless customer care at 1-800-729-0307.
• This product should only be installed by someone of good mechanical aptitude, has experience
with basic building construction, and fully understands these instructions.
• Make sure that the supporting surface will safely support the combined load of the equipment and
all attached hardware and components.
• Always use an assistant or mechanical lifting equipment to safely lift and position equipment.
• Tighten screws firmly, but do not overtighten. Overtightening can damage the items, greatly
reducing their holding power. See suggested torque values where applicable within these
instructions.
• This product is intended for indoor use only. Use of this product outdoors could lead to product
failure and personal injury.
• When installing or adjusting the ceiling mount, do not use adhesives, lubricants, or oils to prevent
the screws from loosening. If you use adhesives, lubricants, or oils to prevent the screws from
loosening, the casing may crack and the flat panel screen or projector may fall, causing serious
injury and damage to the flat panel screen/projector.
WARNING
ISSUED:10-10-09 SHEET NO:154-9012-2 03-26-10
C
Max UL Load Capacity:
900 lbs (408 kg)
Note: The adjustable extension column
should only be used with Peerless UL Listed
products. The max load capacity for the
combined assembly is not to exceed the
lowest of all listed max load capacities.
U L
US
©
Advertisement
Related Manuals for PEERLESS AEC0609
Summary of Contents for PEERLESS AEC0609
- Page 1 Installation and Assembly: Adjustable Extension Column 6" - 12' Models: AEC0609, AEC12018, AEC18024, AEC0203, AEC0305, AEC0406, AEC0608, AEC0810, AEC1012 © Max UL Load Capacity: 900 lbs (408 kg) Note: The adjustable extension column should only be used with Peerless UL Listed products. The max load capacity for the combined assembly is not to exceed the lowest of all listed max load capacities. NOTE: Read entire instruction sheet before you start installation and assembly. WARNING • Do not begin to install your product until you have read and understood the instructions and warnings contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, call Peerless customer care at 1-800-729-0307. • This product should only be installed by someone of good mechanical aptitude, has experience with basic building construction, and fully understands these instructions. • Make sure that the supporting surface will safely support the combined load of the equipment and all attached hardware and components. • Always use an assistant or mechanical lifting equipment to safely lift and position equipment.
-
Page 2: Parts List
Before you begin, make sure all parts shown are included with your product. Parts List extension adjuster M8 x 10 mm pipe tube screw Model Quantity 1 Quantity 1 Quantity 2 AEC0609 154-1099 154-1095 520-1605 AEC12018 154-1100 154-1096 520-1605 AEC18024 154-1101 154-1096 520-1605 AEC0203 154-1102 154-1097 520-1605 AEC0305 154-1103 154-1098 520-1605 AEC0406... - Page 3 (not included) through the hole of threaded fitting and slot of adjuster tube (B) as shown in figure 1.2. WARNING fig 1.2 • Adjuster tube (B) must be fully threaded (six or seven full turns) onto threaded fitting in ceiling plate and then locked with M5 x 10 mm screw. Slide extension pipe (A) into adjuster tube (B) to the desired height. Rotate extension pipe (A) and slide down into desired hook slot. Secure with two screws (C) as shown in figure 2.1. HOOK SLOT Note: Only UL Listed Peerless components with fig 2.1 1 1/2"-11.5 NPT threading should be connected to the adjustable extension column. To connect additional component to adjustable extension column see instructions provided with your component. 3 of 9 ISSUED: 10-10-09 SHEET NO: 154-9012-2 03-26-10 Peerless Industries, Inc. © 2009, Peerless Industries, Inc. All rights reserved. 3215 W. North Ave. All other brand and product names are trademarks or registered Melrose Park, IL 60160 trademarks of their respective owners.
-
Page 4: Instalación Y Montaje
Instalación y montaje: Columna de extensión ajustable 6" - 12' Modelos: AEC0609, AEC12018, AEC18024, AEC0203, AEC0305, AEC0406, AEC0608, AEC0810, AEC1012 © Máxima capacidad de carga por UL: 900 lbs (408 kg) Nota: La columna de extensión ajustable sólo se debe usar con los productos Listados por UL. La máxima capacidad de carga para el montaje com- binado no deberá exceder la más baja de todas las capacidades de carga máximas enumeradas. NOTA: Antes de comenzar, asegúrese de que su producto incluye todas las piezas ilustradas. ADVERTENCIA • No comience a instalar su producto de Peerless hasta haber leído y entendido las instrucciones y las advertencias contenidas en la Hoja de Instalación. Si tiene alguna pregunta acerca de cual- quiera de las instrucciones o las advertencias, por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112 si está en EE. UU. Si es un cliente internacional, por favor, comuníquese con su distribuidor local. - Page 5 Español Antes de comenzar, asegúrese de que su producto incluye todas las piezas ilustradas. Lista de piezas tubería de tubo tornillo extensión ajustador M8 x 10 mm Cantidad 1 Cantidad 1 Cantidad 2 Modelo AEC0609 154-1099 154-1095 520-1605 AEC12018 154-1100 154-1096 520-1605 AEC18024 154-1101 154-1096 520-1605 AEC0203 154-1102 154-1097 520-1605 AEC0305 154-1103...
- Page 6 Español Placa de techo Nota: La columna de extensión ajustable (vendido por únicamente deberá empalmarse a las placas de separado) techo Listadas por UL Peerless con roscado 1 1/2"-11.5. Consulte las instrucciones proporcio- nadas con la placa de techo para recibir ayuda adicional. roscado Enrosque el tubo ajustador (B) en la parte infe- 1 1/2"-11.5 NPT rior del aditamento roscado de la placa de techo (vendido por separado), como se muestra en la fig 1.1 figura 1.1. Apriete el tubo ajustador, para que la rosca se fije con firmeza. Alinee uno de los agujeros pequeños del tornillo M5 x 10mm aditamento roscado de la placa de techo con la (no incluido) ranura del tubo ajustador (B). Inserte y apriete un tornillo de M5 x 10 mm (no incluido) por el agujero del aditamento roscado y la ranura del tubo ajustador (B), como se muestra en la figura fig 1.2 1.2. ADVERTENCIA • El tubo ajustador (B) se tiene que enroscar comple- tamente (seis o siete vueltas completas) en el aditamento roscado de la placa de techo y luego se tiene que fijar con el tornillo M5 x 10 mm. Deslice la tubería de extensión (A) en el tubo ajustador (B) hasta la altura deseada. Rote la tubería de extensión (A) y deslícela hacia abajo hasta la ranura de enganche adecuada. Fíjela RANURA DE...
-
Page 7: Installation Et Assemblage
Installation et assemblage: Colonne d'extension réglable 6 po a 12 pi Modèles AEC0609, AEC12018, AEC18024, AEC0203, AEC0305, AEC0406, AEC0608, AEC0810, AEC1012 © Capacité UL de charge maximale préconisée: 900 lbs (408 kg) REMARQUE : La colonne d'extension réglable doit être utilisée uniquement avec des produits ho- mologués UL. La capacité de charge maximale de l'ensemble du support ne doit pas dépasser la plus basse des capacités de charge max. indiquées. REMARQUE: lisez entièrement la fiche d’instructions avant de commencer l’installation et l’assemblage. ADVERTISSEMENT • Ne commencez pas à installer votre produit Peerless avant d’avoir lu et assimilé les instructions et les avertissements contenus dans cette fiche d’installation. Pour toute question concernant les instructions ou les avertissements, veuillez appeler le service à la clientèle de Peerless au 1-800- 865-2112; tous les clients internationaux sont priés de contacter leur distributeur local. -
Page 8: Liste Des Pièces
Français Avant de commencer, veillez à ce que toutes les pièces énumérées soient incluses.. Liste des pièces tube de tube de rallonge réglage M8 x 10 mm Modèles Qté 1 Qté 1 Qté 2 AEC0609 154-1099 154-1095 520-1605 AEC12018 154-1100 154-1096 520-1605 AEC18024 154-1101 154-1096 520-1605 AEC0203 154-1102 154-1097 520-1605 AEC0305 154-1103... - Page 9 Français Plaque de Remarque : La colonne d'extension réglable plafond (vendue doit être raccordée uniquement à des plaques séparément) de plafond homologuées UL Peerless disposant d'un filetage NPT de 1 1/2 po-11,5. Pour obtenir de l'aide supplémentaire, voir les instructions fournies avec la plaque de plafond. filetage Insérez le tube de réglage (B) dans la partie in- 1 1/2"-11.5 NPT férieure du raccord fileté de la plaque de plafond (vendue séparément) comme illustré à la figure fig 1.1 1.1. Serrez le tube de réglage jusqu'à ce qu'il soit vissé à fond. Alignez un petit trou du raccord fileté de la plaque vis M5 x 10mm de plafond avec la fente du tube de réglage (non inclus) (B). Insérez et serrez une vis M5 x 10 mm (non inclus) dans le trou du raccord fileté, puis dans la fente du tube de réglage (B) comme illustré à la figure 1.2. fig 1.2 AVERTISSEMENT • Le tube de réglage (B) doit être vissé à fond (six ou sept tours complets) sur le raccord fileté de la plaque de plafond, puis maintenu en place à l'aide d'une vis M5 x 10 mm. Faites glisser le tube de rallonge (A) dans le tube de réglage (B) à la hauteur souhaitée. Faites pivoter le tube de rallonge (A) et glissez-le vers le bas dans la fente courbée souhaitée. Fixez-le FENTE à l'aide de deux vis (C) comme illustré à la...
