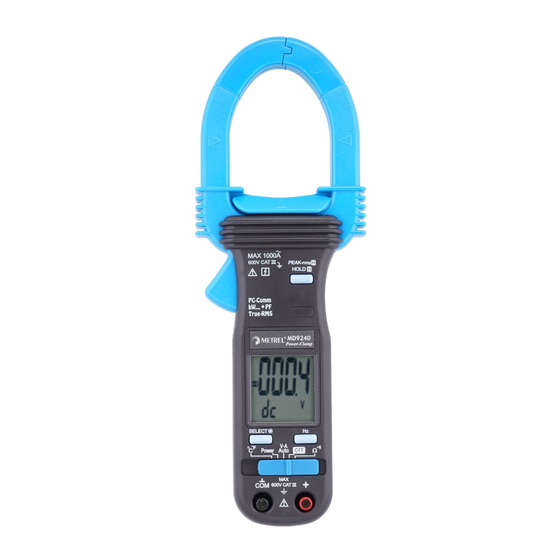

METREL MD 9240
True RMS Power Clamp Meter
MD 9240
User Manual
Bedienungsanleitung
Version 1.3, Code no. 20 751 287

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MD 9240 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for METREL MD 9240

Summary of Contents for METREL MD 9240

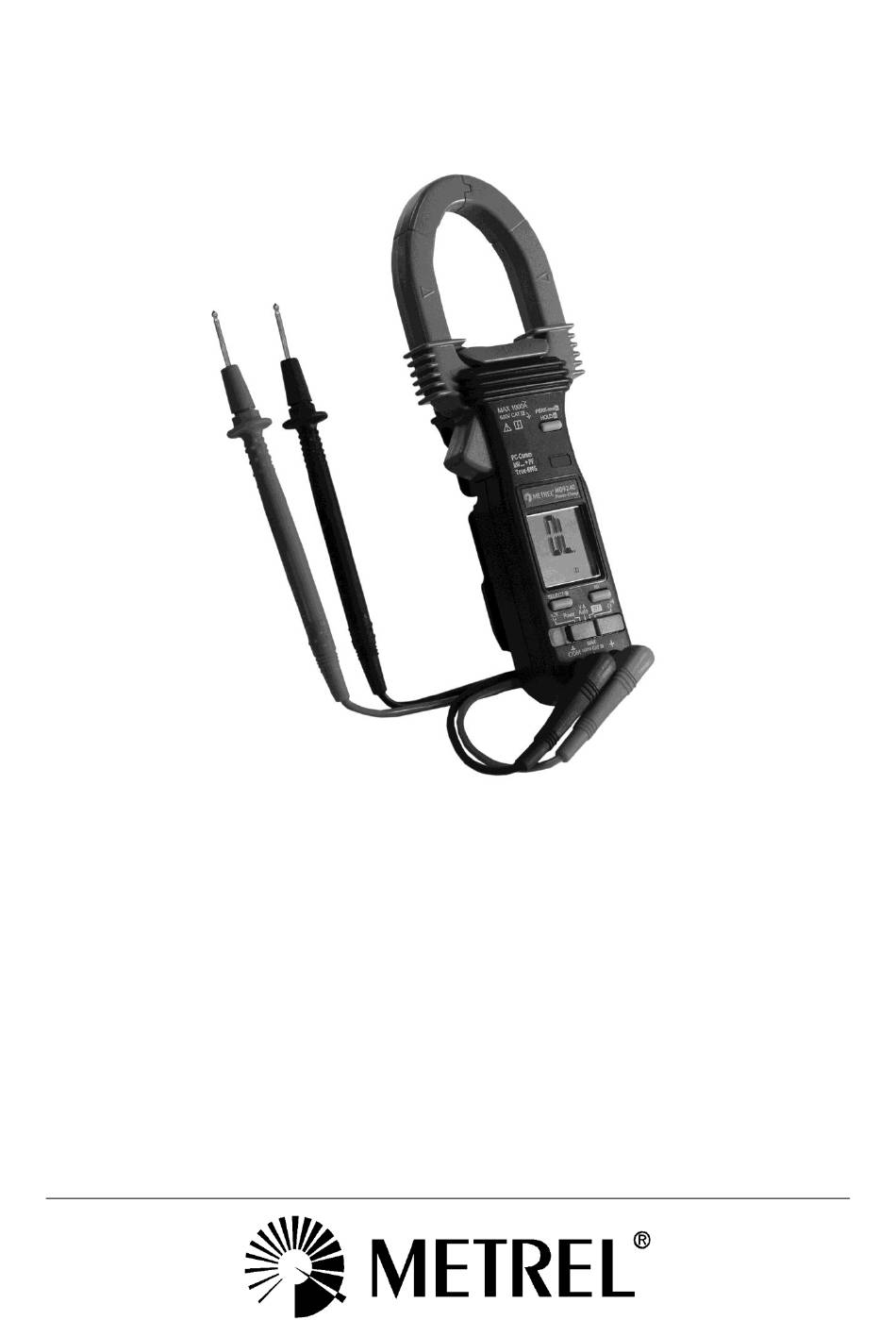

  • Page 1 METREL MD 9240 True RMS Power Clamp Meter MD 9240 User Manual Bedienungsanleitung Version 1.3, Code no. 20 751 287...
  • Page 2 Mark on your equipment certifies that this equipment meets the requirements of the EC (European Community) regulations concerning safety and electromagnetic compatibility. No part of this publication may be reproduced or utilized in any form or by any means without permission in writing from METREL.

  • Page 3: Table Of Contents

    MD 9240 True RMS Power Clamp Meter Table of contents/ Inhalt Table of contents/ Inhalt English 1 Safety ........................... 4 2 Cenelec Directives ....................... 5 3 Product Description ...................... 6 4 Operation ........................7 5 Maintenance ......................16 6 Specification ......................17 Limited warranty ......................

  • Page 4: Safety

    MD 9240 True RMS Power Clamp Meter Safety 1 Safety This manual contains information and warnings that must be followed for operating the instrument safely and maintaining the instrument in a safe operating condition. If the instrument is used in a manner not specified by the manufacturer, the protection provided by the instrument may be impaired.

  • Page 5: Cenelec Directives

    MD 9240 True RMS Power Clamp Meter Safety/ Cenelec Directives use the test lead provided with the equipment or UL Listed Probe Assembly with same rating or better. This Clamp-on meter is designed to apply around or remove from uninsulated hazardous live conductors.

  • Page 6: Product Description

    MD 9240 True RMS Power Clamp Meter Product Description 3 Product Description This user's manual uses only representative model(s) for illustrations. Please refer specification details for function availability to each model. 1) Transformer Clamp Jaws for AC current magnetic field pick 2) Jaw marking lines for ACA (&...

  • Page 7: Operation

    MD 9240 True RMS Power Clamp Meter Operation 4 Operation AutoVA function Set the slide-switch function-selector to the position.  With no input, the meter displays “Auto” when it is ready.  With no ACA current input via the jaws but a voltage signal above the nominal threshold of DC 2.4V or AC 30V (40Hz ~ 500Hz) up to the rated 600V is present...
  • Page 8 MD 9240 True RMS Power Clamp Meter Operation CAUTION (Application and removal of the Clamp-on meter)  For non-invasive ACA current measurements, press the jaw trigger and clamp the jaws around only one single conductor of a circuit for load current measurement.
  • Page 9 MD 9240 True RMS Power Clamp Meter Operation momentarily toggles THD% readings to main display to get full readings up to 999.9 THD%. Line-level Frequency function When ACV or ACA function is auto-selected or manual-selected, press Hz button momentarily toggles to Line-level Frequency function. Frequency trigger levels vary automatically with function ranges.
  • Page 10 MD 9240 True RMS Power Clamp Meter Operation Notes on Displacement Power Factor & Total Power Factor Introduction: Power is the rate of change of energy with respect to time (in terms of voltage V and current A). Instantaneous (real) power w = vi where v is the instantaneous voltage and i the instantaneous current.
  • Page 11 MD 9240 True RMS Power Clamp Meter Operation Note:  When measuring load circuits with power absorptions as in most applications, positive W (Real Power) readings indicate correct measurement setups. Negative readings (LCD annunciator “-“ turns on) indicate either the clamp-on jaws direction or the test leads polarity is reversed in such cases.
  • Page 12 MD 9240 True RMS Power Clamp Meter Operation Measuring 3-Phase 4-Wire (3 4W) Power Parameters: In both un-balanced and balanced load cases, 3-Phase 4-Wire (3 4W) systems, measure the phase-to-neutral powers kW and kW of each phase separately as illustrated. System (total) power kW...
  • Page 13 MD 9240 True RMS Power Clamp Meter Operation Measuring 3-Phase 3-Wire (3 3W) Power Parameters: In both un-balanced and balanced load cases, 3-Phase 3-Wire (3 3W) systems, measure the power components kW and kW separately as illustrated. System (total) power kW is the summation of the two measured power components.
  • Page 14 MD 9240 True RMS Power Clamp Meter Operation Temperature function Set the slide-switch function-selector to the F position. Default at last selected function. Press SELECT button to toggle between C and F measurement functions. Be sure to insert the banana-plug type-K temperature bead probe AMD9023 at correct polarities.
  • Page 15 MD 9240 True RMS Power Clamp Meter Operation Disabling Auto-Power-Off (APO) Press-and-hold the HOLD button while sliding the function-selector to a (designated) function-selector position. This disables the Auto-Power-Off feature of the functions on that particular function-selector position. The LCD displays “...

  • Page 16: Maintenance

    MD 9240 True RMS Power Clamp Meter Maintenance 5 Maintenance WARNING To avoid electrical shock, disconnect the meter from any circuit, remove the test leads from the input jacks and turn OFF the meter before opening the case. Do not operate with open case.

  • Page 17: Specification

    MD 9240 True RMS Power Clamp Meter Specification 6 Specification GENERAL SPECIFICATIONS Display: Voltage functions: 6000 counts LCD display(s) Power, Ohm & Hz functions: 9999 counts LCD display(s) ACA clamp-on function: 4000 counts LCD display(s) Update Rate: Power function: 1 per second nominal Voltage, ACA clamp-on, Ohm, Hz &...
  • Page 18 MD 9240 True RMS Power Clamp Meter Specification Dimension: L224mm X W78mm X H40mm Weight: 224 gm approx Jaw opening & Conductor diameter : 45mm max Special features:  Backlight display,  AutoVA (Auto Selection on ACV, DCV or ACA functions);...
  • Page 19 MD 9240 True RMS Power Clamp Meter Specification PEAK-rms HOLD (ACA & ACV only) Response: 65ms to 90% Ohms RANGE Accuracy 1.0% + 6d 999.9 Open Circuit Voltage : 0.4VDC typical Audible Continuity Tester Audible threshold: between 10 and 300.
  • Page 20 MD 9240 True RMS Power Clamp Meter Specification 400A range: > 40A 1000A range: > 400A 600V range: > 30V RANGE Accuracy 0.10 ~ 0.99 F ~ 21st 22nd ~ 51st Total Power Factor (PF) Specified accuracy @ ACA fundamental > 2A ; ACV fundamental > 50V...

  • Page 21: Limited Warranty

    In the event of returning the equipment it must be re-sent to the after-sales service of the local Metrel distributor, the outward transport is payable by customer. The delivery must be agreed in advance with consignee. For delivery indicate, by means of an enclosed note, as clear as possible, the reasons for returning it.

  • Page 22: Sicherheit

    MD 9240 Leistungsmesszange Sicherheit 1 Sicherheit Diese Anleitung enthält Informationen und Warnungen, die befolgt werden müssen, um das Instrument sicher zu betreiben und in sicherem Betriebszustand zu erhalten. Wenn das Gerät auf eine Weise benutzt wird, die nicht vom Hersteller angegeben wurde, kann der Schutz, den das Gerät bietet, beeinträchtigt werden.

  • Page 23: Cenelec-Richtlinien

    MD 9240 Leistungsmesszange Cenelec-Richtlinien Dieses Zangenmessgerät ist dafür vorgesehen, um gefährliche Spannung führende unisolierte Leiter angebracht oder davon abgenommen zu werden. Dennoch müssen persönliche Schutzeinrichtungen verwendet werden, wenn gefährliche Spannung führende Teile in der Anlage zugänglich sein könnten, in der gemessen werden soll.

  • Page 24: Produktbeschreibung

    MD 9240 Leistungsmesszange Produktbeschreibung 3 Produktbeschreibung Diese Bedienungsanleitung verwendet repräsentative Modell(e) nur zur Illustration. Bitte schauen Sie in den Einzelheiten der Spezifikation nach, welche Funktionen für jedes Modell zur Verfügung stehen. ) Transformatorzange zum Erfassen des Wechselstrom- Magnetfelds 2) Zangenmarkierungslinien für...

  • Page 25: Betrieb

    MD 9240 Leistungsmesszange Betrieb 4 Betrieb AutoVA -Funktion Bringen Sie den Schiebe-Funktionsschalter in die Stellung .  Bei fehlendem Eingangssignal zeigt das Messgerät „Auto“ an, wenn es bereit ist.  Wenn kein Wechselstromeingang über die Zange, aber ein Spannungssignal oberhalb der nominellen Schwelle von 2,4 VDC oder 30 VAC (40 Hz ~ 500 Hz) bis zur Nennspannung 600 V an den Anschlüssen + / COM anliegt, zeigt das...
  • Page 26 MD 9240 Leistungsmesszange Betrieb VORSICHT (Anbringen und Abnehmen des Zangenmessgeräts) Für nichtinvasive Wechselstrommessungen drücken Sie die Zangenbetätigung und klemmen die Zange zum Messen des Laststroms nur um einen einzelnen Leiter eines Stromkreises. Achten Sie darauf, dass die Zange vollständig geschlossen ist, sonst treten Messfehler auf.
  • Page 27 MD 9240 Leistungsmesszange Betrieb Wenn sich das Messgerät in der Wechselspannungs- oder Wechselstromfunktion befindet, werden THD%-F-Werte bis zu 99 THD% automatisch im sekundären Minidisplay angezeigt. Durch kurzes Drücken der Taste THD%-F werden die THD%- Anzeigen auf das Hauptdisplay (und auch wieder zurück) geschaltet, um volle Anzeigen bis zu 999,9 THD%zerhalten.
  • Page 28 MD 9240 Leistungsmesszange Betrieb Modus HOLD Der Modus Hold (Halten) friert die Anzeige zum späteren Betrachten ein. Wenn irgendeine Funktion automatisch oder von Hand gewählt ist, schaltet ein kurzer Druck in diesen Modus (und zurück). Das Symbol „ “ geht an.
  • Page 29 MD 9240 Leistungsmesszange Betrieb Leistungsfunktion Bringen Sie den Schiebe-Funktionsschalter in die Stellung Power.  Grundeinstellung ist die zuletzt gewählte Funktion. Kurzes Drücken der Taste wählt zwischen SELECT Messfunktionen (Wirkleistung), (Blindleistung) und VA (Scheinleistung).  PF (Gesamt-Leistungsfaktor) wird gleichzeitig in sekundären Minidisplay angezeigt.
  • Page 30 MD 9240 Leistungsmesszange Betrieb Messung von Leistungsparametern in einem 3-Phasen-4-Leitersystem (3 4W): Sowohl in Fällen gleicher als auch ungleicher Belastung messen Sie in 3-Phasen-4- Leitersystemen (3 4W) die Leistungen Phase zu Nullleiter kW und kW jeder Phase getrennt, wie dargestellt. Die System(gesamt)leistung kW...
  • Page 31 MD 9240 Leistungsmesszange Betrieb Messung von Leistungsparametern in einem 3-Phasen-3-Leitersystem (3 3W): Sowohl in Fällen ungleicher als auch gleicher Belastung messen Sie in 3-Phasen-3- Leitersystemen (3 3W) die Leistungskomponenten kW und kW getrennt, wie dargestellt. Die System(gesamt)leistung kW ist die Summierung der beiden Total gemessenen Leistungskomponenten.
  • Page 32 MD 9240 Leistungsmesszange Betrieb Temperaturfunktion Bringen Sie den Schiebe-Funktionsschalter in die Stellung F. Grundeinstellung ist die zuletzt gewählte Funktion. Drücken Sie die Taste SELECT, um zwischen den Messfunktionen °C und °F umzuschalten. Achten Sie darauf, dass Sie die Bananenstecker der Temperatur-Bead-Probe Typ K AMD9023 mit korrekten Polaritäten einstecken.
  • Page 33 MD 9240 Leistungsmesszange Betrieb Deaktivierung der automatischen Abschaltung (APO) Drücken und halten Sie die Taste HOLD, während Sie den Funktionswahlschalter in eine (angegebene) Position schieben. Damit wird die automatische Abschaltung der Funktionen in dieser speziellen Funktionswahlschalterposition deaktiviert. Das Display zeigt unmittelbar nach dem Loslassen der Taste HOLD „...

  • Page 34: Wartung

    MD 9240 Leistungsmesszange Wartung 5 Wartung WARNUNG Um einen Stromschlag zu vermeiden, trennen Sie das Gerät von allen Stromkreisen, entfernen die Prüfleitungen von den Eingangsbuchsen und schalten das Messgerät aus (OFF), bevor Sie das Gehäuse öffnen. Betreiben Sie das Gerät nicht mit offenem Gehäuse.

  • Page 35: Technische Daten

    MD 9240 Leistungsmesszange Technische Daten 6 Technische Daten Allgemeine Daten Spannungsfunktionen: LCD-Display(s) mit 6000 Zählern Display: Funktionen Leistung, Ohm und Hz: LCD-Display(s) mit 9999 Zählern Wechselstromfunktion (Zangenmessung): LCD-Display(s) mit 4000 Zählern Aktualisierungsrate: Leistungsfunktion: 1 pro Sekunde, nominal Funktionen Spannung, Wechselstromzange, Ohm, Hz und Temperatur: 4 pro Sekunde, nominal Polarität:...
  • Page 36 MD 9240 Leistungsmesszange Technische Daten Zeit der automatischen Abschaltung: 17 Minuten Leerlauf 10 µA, typisch Stromaufnahme im Schlafmodus: Maße: L 224 mm x B 78 mm x H 40 mm Gewicht: ca. 224 g Zangenöffnung und Leiterdurchmesser: max. 45 mm...
  • Page 37 MD 9240 Leistungsmesszange Technische Daten Gleichspannung BEREICH Genauigkeit 600,0 V 0,5 % + 5 Dig. NMRR : >50 dB bei 50/60 Hz CMRR : > 120 dB bei Gleichspannung, 50/60 Hz; Rs = 1 k Eingangsimpedanz: 2 M, 30 pF nominal Schwelle für Gleichspannungs-AutoVA...
  • Page 38 MD 9240 Leistungsmesszange Technische Daten Temperatur BEREICH Genauigkeit -50°C ~ 300°C 2,0 % + 3°C -58°F ~ 572°F 2,0 % + 6°F Bereich und Genauigkeit des Thermoelements Typ K nicht enthalten 3°C (oder 6°F) zur spezifizierten Genauigkeit bei -20°C ~ -50°C (oder bei -4°F ~ -58°F) hinzufügen...
  • Page 39 MD 9240 Leistungsmesszange Technische Daten Leistung 1) 2) BEREICH Genauigkeit 0 ~ 600,0 kVA Grundw. ~ 10. 11. ~ 46. 47. ~ 51. bei PF = 0,99 ~ 0,1 2,0 % + 6 Dig. 3,5 % + 6 Dig. 5,5 % + 6 Dig.

  • Page 40: Eingeschränkte Garantie

    Gebrauch/Nutzung zurückzuführen sind. • Verschleiß-/Verbrauchsmaterialien wie z.B. Trageriemen, Kunststoffteile • Zubehör, Sicherungen, Sicherungswiderstände, Funkenstrecken, Batterien oder jedes Produkt, das nach Meinung von METREL missbräuchlich verwendet, verändert, vernachlässigt oder versehentlich oder durch abnorme Betriebsbedingungen oder Behandlung beschädigt worden ist. DIESE GARANTIE GILT AUSSCHLIESSLICH UND TRITT AN DIE STELLE ALLER ANDEREN –...
