KERN VHB Series Operating Instructions Manual

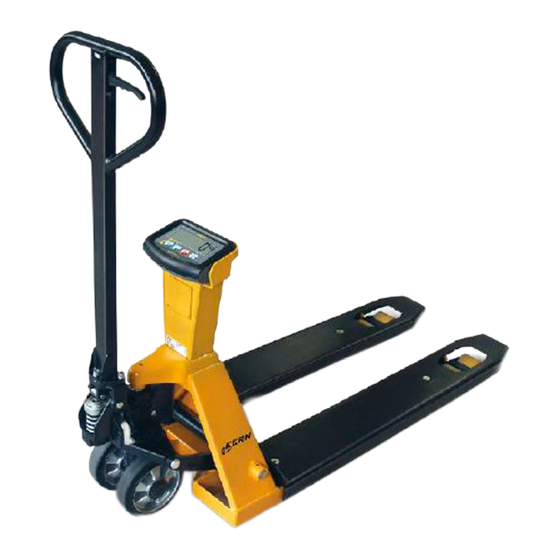

Pallet truck scale
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

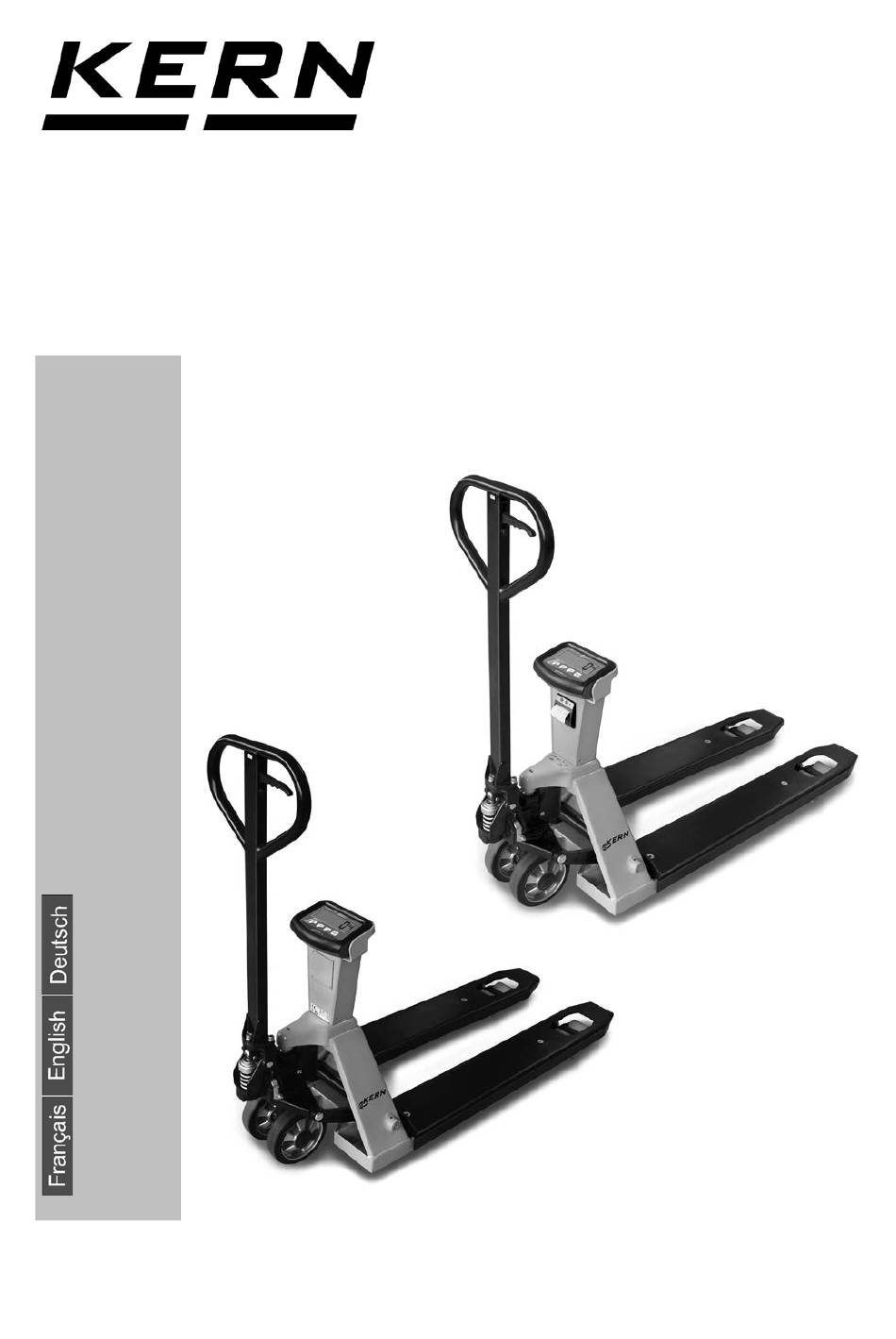

Betriebsanleitung Wiegehubwagen
Operating instruction Pallet truck scale
Mode d'emploi Transpalette peseur
KERN VHB/VHS
Version 1.3
05/2016
KERN & Sohn GmbH
Ziegelei 1
D-72336 Balingen
E-Mail: info@kern-sohn.com
Tel: +49-[0]7433- 9933-0
Fax: +49-[0]7433-9933-149
Internet: www.kern-sohn.com
VHB/VHS-BA-def-1613

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the VHB Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for KERN VHB Series

Summary of Contents for KERN VHB Series

  • Page 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Wiegehubwagen Operating instruction Pallet truck scale Mode d’emploi Transpalette peseur KERN VHB/VHS Version 1.3 05/2016 VHB/VHS-BA-def-1613...
  • Page 2 Vous trouverez d’autres versions de langue online sous www.kern-sohn.com/manuals Further language versions you will find online under www.kern-sohn.com/manuals A használati utasítás egyéb nyelveken a www.kern-sohn.com/manuals címről tölthető le Trovate altre versioni di lingue online in www.kern-sohn.com/manuals Ytterligere språkversjoner finner du online under www.kern-sohn.com/manuals Bijkomende taalversies vindt u online op www.kern-sohn.com/manuals...

  • Page 4: Table Of Contents

    Bruttowägung ......................... 11 Nettowägung: TARIEREN PER KNOPFDRUCK ..............11 Nettowägung: MANUELLE TARAEINGABE ................. 11 Addition von Einzelwägungen ....................13 DRUCKER (KERN VHS) ......................14 PAPIERWECHSEL (KERN VHS) .................... 15 WARTUNG, INSTANDHALTUNG, ENTSORGUNG ......... 16 Reinigen........................... 16 Wartung, Instandhaltung ....................... 16 Entsorgung ..........................

  • Page 5: Technische Daten

    1 Technische Daten KERN VHB 2T1 VHS 2T1 Ablesbarkeit (d) 1 kg 1 kg Wägebereich (Max) 2000 kg 2000 kg Reproduzierbarkeit 1 kg 1 kg Linearität ± 2 kg ± 2 kg Einschwingzeit 3 sec 3 sec Zulässige Umge- -10° C ..+ 40° C -10°...

  • Page 6: Konformitätserklärung

    2 Konformitätserklärung Die aktuelle EG/EU-Konformitätserklärung finden Sie online unter: www.kern-sohn.com/ce VHB/VHS-BA-d-1613...

  • Page 7: Grundlegende Hinweise Zur Waage

    Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wägeer- gebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen. Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abwei- chende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben. 3.3 Gewährleistung Gewährleistung erlischt bei •...

  • Page 8: Prüfmittelüberwachung

    4.1 Hinweise in der Betriebsanleitung beachten Lesen Sie diese Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN-Waagen verfügen. 4.2 Ausbildung des Personals Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden 5 Transport und Lagerung 5.1 Kontrolle bei Übernahme...

  • Page 9: Auspacken, Aufstellung Und Inbetriebnahme

    6 Auspacken, Aufstellung und Inbetriebnahme 6.1 Aufstellort, Einsatzort der Waage Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuver- lässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wäh- len. Beachten Sie deshalb am Aufstellort folgendes: ...

  • Page 10: Lieferumfang

    • 4 x 1,5V AA Batterien • Betriebsanleitung • Papierrolle (KERN VHS) 6.3 Batteriebetrieb Abdeckung Batteriefach Zum Batteriewechsel die Abdeckung des Batteriefachs auf Rückseite des Anzeige- gerätes abschrauben und entfernen. Verbrauchte Batterien gegen neue (4 x 1,5V AA Batterien) austauschen (auf richtige Polung achten) und Batteriedeckel wieder ein- setzen.

  • Page 11: Anzeigenübersicht

    6.5 Anzeigenübersicht Bsp.: KERN VHB DAS DISPLAY Mit den drei Anzeigen kann am Display abgelesen werden: ◄ das Wägesystem (inklusive Last) ist stabil ▬ das angezeigte Gewicht hat einen negativen Wert ◄ der angezeigte Wert ist ein Nettogewicht DISPLAY- MELDUNGEN In der Anzeige können folgende Meldungen erscheinen:...

  • Page 12: Tastaturübersicht

    TARE der blinkenden Stelle um 1. Eingabe numerischer Werte. TOTAL Addieren Erhöht den numerischen Wert der blinkenden Stelle um 1. KERN VHB Eingabe numerischer Werte. Addieren Erhöht den numerischen Wert der blinkenden Stelle um 1. Drucken KERN VHS Ein / Aus Löschen...

  • Page 13: Funktionen Des Anzeigegerätes

    7 Funktionen des Anzeigegerätes 7.1 Vor der Wägung: NULLPUNKTKONTROLLE Vor jeder Wägung muss sichergestellt werden, dass das System unbelastet ist und frei steht. Das Anzeigegerät verfügt über eine automatische Nullkorrektur. Dies be- deutet, dass kleine Abweichungen des Nullpunktes automatisch korrigiert werden. Falls das Anzeigegerät den Nullpunkt nicht automatisch korrigiert, muss die Korrek- TARE tur manuell mit der...
  • Page 14 PRE- TARE -Taste drücken.  PRE- TOTAL Taste Ziffer aufwärts oder abwärts TARE drücken, bis die blinkende Zahl den  gewünschte Wert hat. TARE -Taste drücken zum Wechsel auf das nächste Segment.  Diese Bedienung wiederholen, bis die Anzeige den gewünschten Tarawert an- ...

  • Page 15: Addition Von Einzelwägungen

    Während der Anzeige des Gesamtwertes kann der Speicher durch Drücken der  TOTAL -Taste gelöscht werden Ein Gesamtausdruck erfolgt (KERN VHS).  Das Display zeigt die Folgenummer 00 und den Ausgangswert 0.0 kg an.  Das System kehrt automatisch in den Standard-Wiegemodus zurück.

  • Page 16: Drucker (Kern Vhs)

    7.6 DRUCKER (KERN VHS) 1. Druckvorgang abbrechen 2. Papiervorschub, nur bei leuchtender LED 3. LED, leuchtet während Druckvorgang Wenn das Wiegesystem mit einem Drucker ausgerüstet ist, können aktuelle Wiege- daten ausgedruckt werden. Taste drücken.  Ein Ausdruck erfolgt. Das aktuelle Gewicht wird zum Summenspeicher addiert ...

  • Page 17: Papierwechsel (Kern Vhs)

    426.5 kg 04 N 1200.0 kg 04 PT 150.0 kg 04 TOT 1791.5 kg 7.7 PAPIERWECHSEL (KERN VHS) Thermische Rolle Rolldiameter max. 32 mm Breite 58 mm Das Wiegesystem ausschalten.  Den Bügel ziehen bis sich die Abdeckplatte öffnet; dabei nicht zuviel Kraft benut- ...

  • Page 18: Wartung, Instandhaltung, Entsorgung

    Flüssigkeit in das Gerät eindringt und reiben Sie mit einem trockenen, weichen Tuch nach. 8.2 Wartung, Instandhaltung Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Für das Fahrgestell des mobilen Wägesystems gelten die gleichen Instandhaltungs- richtlinien wie für einfache Handhubwagen.

  • Page 19: Kleine Pannenhilfe

    9 Kleine Pannenhilfe Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen werden. Hilfe: Störung Mögliche Ursache • Die Waage ist nicht eingeschaltet. Die Gewichtsanzeige leuchtet nicht. •...
  • Page 20 KERN VHB/VHS Version 1.3 05/2016 Operating instruction Pallet truck scale Table of Contents TECHNICAL DATA ..................... 3 DECLARATION OF CONFORMITY ..............4 BASIC INSTRUCTIONS FOR SCALES .............. 5 Proper use ..........................5 Improper Use..........................5 Warranty ............................ 5 Monitoring of Test Resources ....................6 BASIC SAFETY INSTRUCTIONS FOR SCALES ..........

  • Page 21: Technical Data

    1 Technical data KERN VHB 2T1 VHB 2T1 Readability (d) 1 kg 1 kg Weighing range (max) 2000 kg 2000 kg Reproducibility 1 kg 1 kg Linearity ± 2 kg ± 2 kg Stabilization time 3 sec. 3 sec. Allowable ambient -10°...

  • Page 22: Declaration Of Conformity

    2 Declaration of conformity To view the current EC/EU Declaration of Conformity go to: www.kern-sohn.com/ce VHB/VHS-BA-e-1613...

  • Page 23: Basic Instructions For Scales

    The balance may only be used according to the described conditions. Other areas of use must be released by KERN in writing. 3.3 Warranty Warranty claims shall be voided in case •...

  • Page 24: Monitoring Of Test Resources

    Information is available on KERN’s home page (www.kern-sohn.com) with regard to the monitoring of balance test substances and the test weights required for this. In KERN’s accredited DKD calibration laboratory test weights and balances may be calibrated (return to the national standard) fast and at moderate cost.

  • Page 25: Unpacking, Setup And Commissioning

    6 Unpacking, Setup and Commissioning 6.1 Site of installation, place of operation for scales The balances are designed in a way that reliable weighing results are achieved in common conditions of use. You will work accurately and fast, if you select the right location for your balance. Therefore, observe the following for the installation site: ...

  • Page 26: Scope Of Delivery

    4 x 1.5V AA batteries • Operating Manual • Paper roll (KERN VHS) 6.3 Battery operation Cover battery compartment To change the batteries, unscrew and take off the cover of the battery compartment at the back of the display unit. Replace the used batteries with new ones (4 x 1.5V AA batteries) (Pay attention to correct polarity) and reinsert the battery cover.

  • Page 27: Overview Of Display

    6.5 Overview of display Example: KERN VHB THE DISPLAY The three displays provide the following information: ◄ The weighing system (incl. load) is stable ▬ The indicated weight has a negative value ◄ The indicated value is a net weight...

  • Page 28: Keyboard Overview

    TARE flashing digit by 1. Entering numeric values: TOTAL Adding Increases the numeric value of flashing digit by 1. KERN VHB Entering numeric values: Adding Increases the numeric value of flashing digit by 1. Printing KERN VHS On / Off...

  • Page 29: Functions Of Display Unit

    7 Functions of display unit 7.1 Prior to weighing: ZERO-POINT CHECK Prior to each weighing process ensure that the system is unloaded and clear of obstructions. The display unit provides automatic zero adjustment. This means, that small deviations from the zero-point are corrected automatically. If the display unit does not correct the zero-point automatically you will have to carry out a manual TARE correction with the help of the...
  • Page 30 PRE- Press TARE button  PRE- TOTAL TARE Press the numeric up or down key until the flashing number has reached  the desired value. TARE To move to the next segment, press the key  Repeat this action until the display shows the desired tare value. ...

  • Page 31: Addition Of Individual Weighings

    Whilst the total value is displayed, you may delete the memory by pressing the  TOTAL key. If the system is equipped with a printer, an overview print is made (KERN VHS)  The display shows the sequence number 00 and the initial value 0.0 kg. ...
  • Page 32 7.6 PRINT OUT (KERN VHS) 1. Stop printing process 2. Paper feed, only when LED display on 3. LED, illuminated during printing If the weighing system has been equipped with a printer, actual weighing data can be printed out. Press the key.
  • Page 33 426.5 kg 04 N 1200.0 kg 04 PT 150.0 kg 04 TOT 1791.5 kg 7.7 PAPER CHANGE (KERN VHS) Thermal roll Roll diameter max. 32 mm Wide 58 mm Turn off the weighing system.  Pull the lever until the cover group is released from its locking position. To avoid ...

  • Page 34: Service, Maintenance, Disposal

    8.2 Service, maintenance The appliance may only be opened by trained service technicians who are authorized by KERN. The same maintenance guidelines apply to the chassis of the mobile weighing system as those for simple manual pallet trucks. Experience has taught us that the integrated weighing system continues to function even if the chassis was damaged by overloading.

  • Page 35: Instant Help

    9 Instant help In case of an error in the program process, briefly turn off the balance and disconnect from power supply. The weighing process must then be restarted from the beginning. Help: Fault Possible cause • The balance is not switched on. The displayed weight does not glow.
  • Page 36 Pesée du poids net: SAISIE MANUELLE DE LA TARE ............11 Totalisation de pesées individuelles ..................13 IMPRIMANTE (KERN VHS) ..................... 14 REMPLACER LE ROULEAU DE PAPIER (KERN VHS) ............15 MAINTENANCE, ENTRETIEN, ÉLIMINATION ..........16 Nettoyage ..........................16 Maintenance, entretien ......................16 Elimination ..........................

  • Page 37: Caractéristiques Techniques

    1 Caractéristiques techniques KERN VHB 2T1 VHS 2T1 Lisibilité (d) 1 kg 1 kg Plage de pesée (maxi) 2 000 kg 2 000 kg Reproductibilité 1 kg 1 kg Linéarité ±2 kg ±2 kg Temps de stabilisation 3 sec. 3 sec.

  • Page 38: Déclaration De Conformité

    2 Déclaration de conformité Vous trouvez la déclaration de conformité CE- UE actuelle online sous: www.kern-sohn.com/ce VHB/VHS-BA-f-1613...

  • Page 39: Observations Fondamentales Concernant La Balance

    La balance ne doit être utilisée que selon les prescriptions indiquées. Les domaines d´utilisation/d´application dérogeant à ces dernières doivent faire l´objet d´une autorisation écrite délivrée par KERN. 3.3 Garantie La garantie n´est plus valable en cas •...

  • Page 40: Vérification Des Moyens De Contrôle

    4.1 Observez les indications du mode d´emploi Lisez attentivement la totalité de ce mode d´emploi avant l´installation et la mise en service de la balance, et ce même si vous avez déjà utilisé des balances KERN. 4.2 Formation du personnel L´appareil ne doit être utilisé...

  • Page 41: Déballage, Installation Et Mise En Service

    6 Déballage, installation et mise en service 6.1 Site d'implantation, site de mise en œuvre de la balance La balance a été construite de manière à pouvoir obtenir des résultats de pesée fiables dans les conditions d´utilisation d´usage. Vous pouvez travailler rapidement et avec précision à...

  • Page 42: Fournitures

    4 x batteries AA de 1,5V • Mode d'emploi • Rouleau de papier (KERN VHS) 6.3 Fonctionnement à batterie Couverture compartiment à piles Dévisser et enlever le couvercle du compartiment à batteries au dos de l’appareil d’affichage. Remplacer les batteries usées par de nouvelles (4 x batteries AA de 1,5V) (en veillant à...

  • Page 43: Vue D'ensemble Des Affichages

    6.5 Vue d’ensemble des affichages p. ex. KERN VHB L’AFFICHAGE Les trois indicateurs permettent de lire sur l’affichage: ◄ le système de pesée (inclusivement la charge) est stable ▬ le poids affiché a une valeur négative ◄ la valeur affichée est un poids net MESSAGE DE L’AFFICHEUR...

  • Page 44: Vue D'ensemble Du Clavier

    TARE décade clignotante. Saisie de valeurs numériques Addition Augmente d’une unité la valeur TOTAL numérique de la décade clignotante. KERN VHB Saisie de valeurs numériques Addition Augmente d’une unité la valeur numérique de la décade Impression clignotante. KERN VHS Marche/arrêt...

  • Page 45: Fonctions De L'appareil D'affichage

    7 Fonctions de l’appareil d’affichage 7.1 Avant la pesée: CONTRÔLE DU POINT ZERO Assurez-vous avant chaque pesée, que le système est délesté et évolue librement. L’appareil d’affichage dispose d’une correction automatique du zéro. Ceci revient à dire que de petits écarts par rapport au point zéro sont automatiquement corrigés. Si l’appareil d’affichage ne corrige pas automatiquement le point zéro, il faut effectuer TARE la correction manuellement au moyen de la touche...
  • Page 46 PRE- Appuyer touche TARE  PRE- TOTAL TARE Appelez la touche chiffres ascendants ou descendants , jusqu’à ce que  le chiffre clignotant ait la valeur voulue. TARE Appeler la touche pour passer au segment consécutif.  Répéter cette opération jusqu’à ce que le poids à vide voulu soit affiché. ...

  • Page 47: Totalisation De Pesées Individuelles

    (mémoire totalisatrice). Si le système de pesage a été équipé d’une imprimante, la valeur affichée est  imprimée en même temps (KERN VHS). Après quelques secondes le système retourne automatiquement en mode de  pesée standard.

  • Page 48: Imprimante (Kern Vhs)

    7.6 IMPRIMANTE (KERN VHS) 1. Arrêter l’impression 2. Avance papier seulement avec l’écran LED affiché 3. L’écran LED illuminé pendant l’impression Si le système de pesage a été équipé d’une imprimante, les données en cours peuvent être imprimées. Appuyer sur la touche ...

  • Page 49: Remplacer Le Rouleau De Papier (Kern Vhs)

    1200.0 kg 04 PT 150.0 kg 04 TOT 1791.5 kg 7.7 REMPLACER LE ROULEAU DE PAPIER (KERN VHS) Rouleau thermique Diamètre du rouleau de papier max. 32 mm Largeur 58 mm Tirer la poignée jusqu’à ce que le couvercle s’ouvre. Pour éviter de l’endommager ...

  • Page 50: Maintenance, Entretien, Élimination

    8.2 Maintenance, entretien L´appareil ne doit être ouvert que par des dépanneurs formés à cette fin et ayant reçu l´autorisation de KERN. Pour le châssis du système de pesée mobile sont en vigueur les même consignes de maintenance que pour le simple chariot élévateur piloté manuellement.

  • Page 51: Aide Succincte En Cas De Panne

    9 Aide succincte en cas de panne En cas d´anomalie dans le déroulement du programme, la balance doit être arrêtée pendant un court laps de temps et coupée du secteur. Le processus de pesée doit alors être recommencé depuis le début. Aide: Défaut Cause possible...
