KAPITEL 3
KONFIGURATION
Erweiterungsmodul KWL-EM für easyControls
3.0 Beschreibung der möglichen Konfigurationen mit den erforderlichen Bauteile und
Einstellungen:
1. KWL-Anlage mit elektrischer Vorheizung, extern (SS-1138)
Mögliche Zusatzfunktionen:
– Klappenansteuerung und externer Kontakt
– Störmelde- und Betriebsmeldeausgang und externer Kontakt
Zur Installation erforderliche Bauteile:
– KWL EC 270/370 W
– LFBR 160 G4
– EHR-R 1,2/160
– 1x KWL-EM
Einstellungen:

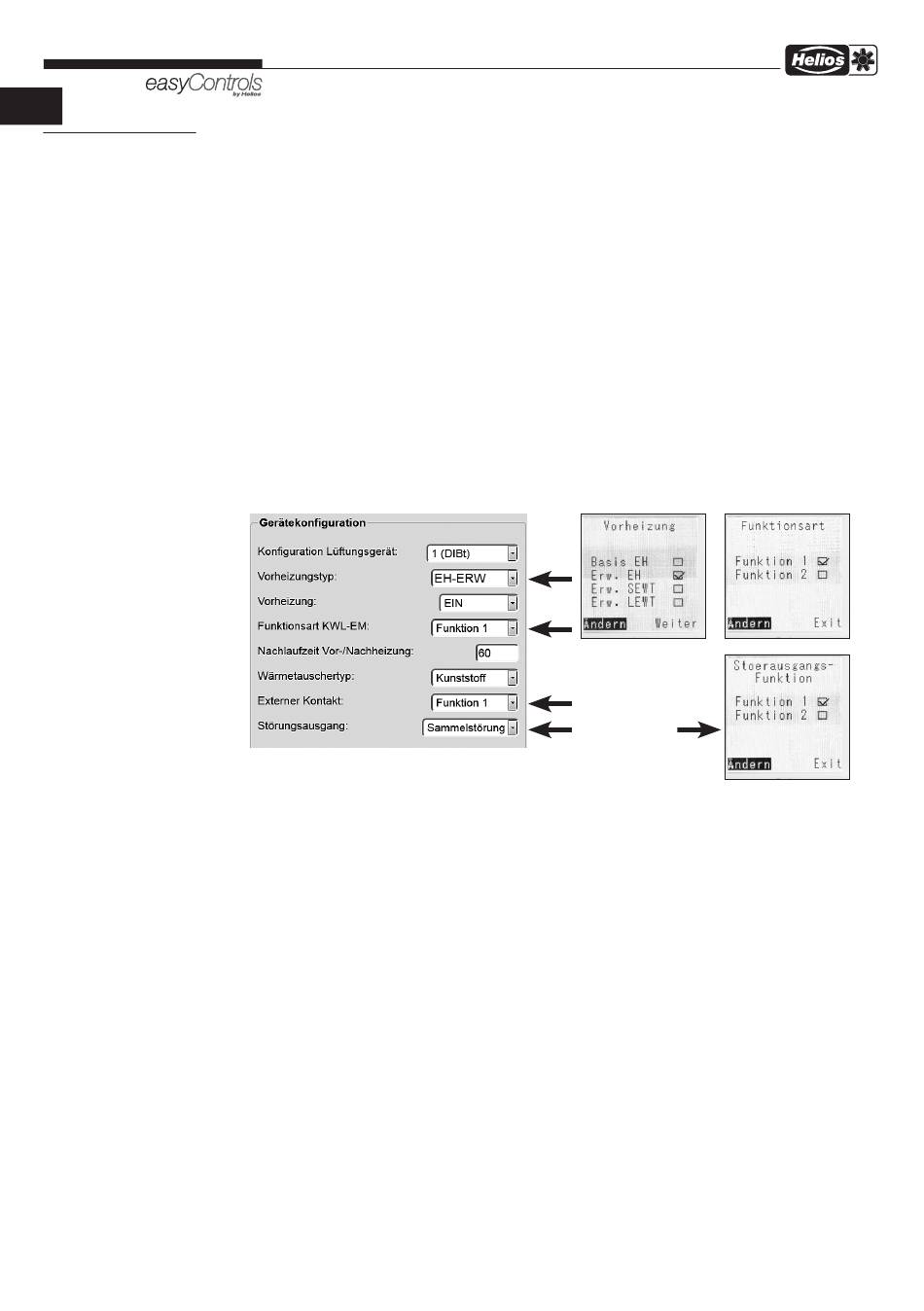

a) DIP-Schalter: 1 = off, 2 = off: Elektro-Vorheizung
b) Klappenansteuerung:
Helios easyControls
Funktionsübersicht „Externer Kontakt" s. Seite 13
oder
KWL-BEC
ohne Funktion
