Notice de montage et d'utilisation
CHAPITRE 2
RACCORDEMENT
m
AVERTISSEMENT
Module d'extension KWL-EM pour easyControls

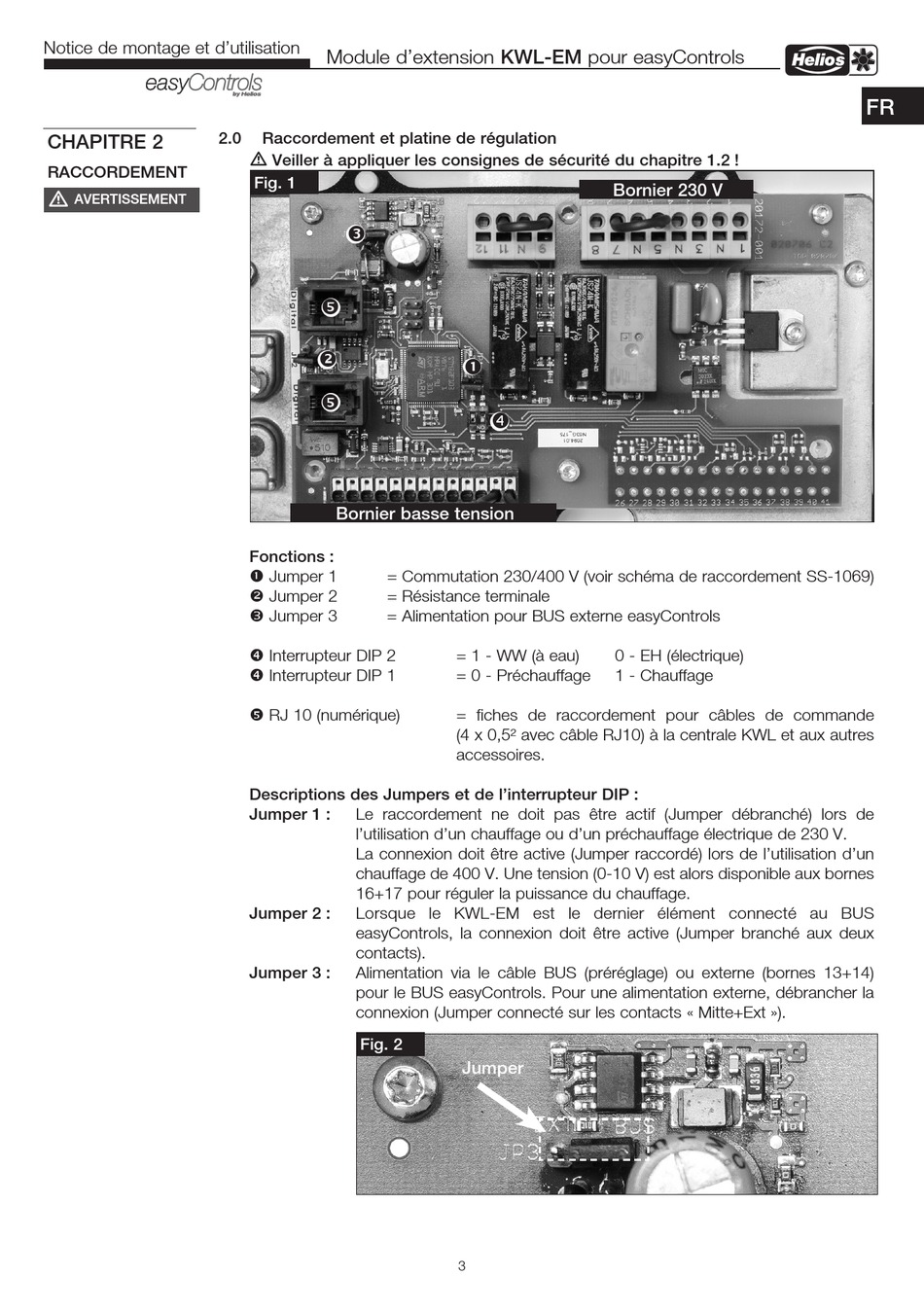

2.0 Raccordement et platine de régulation
m
Veiller à appliquer les consignes de sécurité du chapitre 1.2 !
Fig. 1




Bornier basse tension

Fonctions :

 Jumper 1 = Commutation 230/400 V (voir schéma de raccordement SS-1069)
 Jumper 2 = Résistance terminale
 Jumper 3 = Alimentation pour BUS externe easyControls
 Interrupteur DIP 2
 Interrupteur DIP 1
 RJ 10 (numérique)
Descriptions des Jumpers et de l'interrupteur DIP :
Jumper 1 : Le raccordement ne doit pas être actif (Jumper débranché) lors de
l'utilisation d'un chauffage ou d'un préchauffage électrique de 230 V.
La connexion doit être active (Jumper raccordé) lors de l'utilisation d'un
chauffage de 400 V. Une tension (0-10 V) est alors disponible aux bornes
16+17 pour réguler la puissance du chauffage.
Jumper 2 : Lorsque le KWL-EM est le dernier élément connecté au BUS
easyControls, la connexion doit être active (Jumper branché aux deux
contacts).
Jumper 3 : Alimentation via le câble BUS (préréglage) ou externe (bornes 13+14)
pour le BUS easyControls. Pour une alimentation externe, débrancher la
connexion (Jumper connecté sur les contacts « Mitte+Ext »).
Fig. 2
Bornier 230 V


= 1 - WW (à eau) 0 - EH (électrique)
= 0 - Préchauffage 1 - Chauffage
= fiches de raccordement pour câbles de commande
(4 x 0,5² avec câble RJ10) à la centrale KWL et aux autres
accessoires.
Jumper
3
FR
