Helios easyControls KWL-EM Operating Instructions Manual page 14

Bedienungsanleitung
DE
Erweiterungsmodul KWL-EM für easyControls

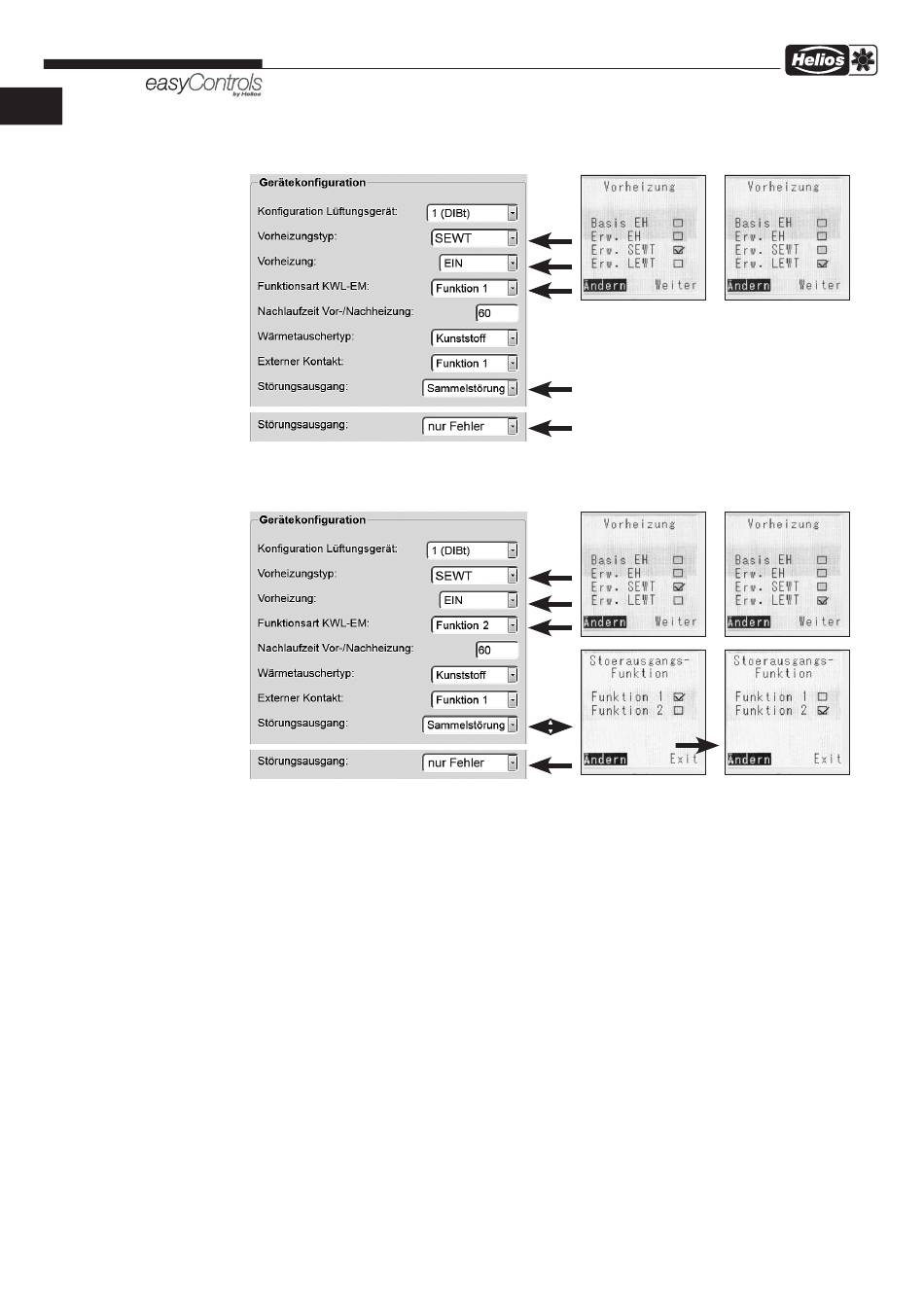

b) Klappenansteuerung und externer Kontakt:
Helios easyControls
c) Störmeldung und externer Kontakt:
Helios easyControls
5. KWL-Anlage mit Erdwärmetauscher als Vorheizung und elektrischer
Nachheizung, extern (SS-1143)
Mögliche Zusatzfunktionen:
– Klappenansteuerung und externer Kontakt und
– Störmelde- und Betriebsmeldeausgang und externer Kontakt
Zur Installation erforderliche Bauteile:
– KWL EC 270/370 W oder 200/300/500 W oder 220/340 D
– KWL-LEWT oder KWL-SEWT
– EHR-R 2,4/160 oder EHR-R 1,2/125
– 2 x KWL-EM
– 2 x KWL-LTK
Einstellungen:
a) DIP-Schalter:
KWL-EM 1: 1 = on, 2 = off: Elektro-Nachheizung
KWL-EM 2: 1 = off, 2 = on: (S/L-) EWT - Vorheizung
KWL-BEC
ohne Funktion
KWL-BEC
12
oder
