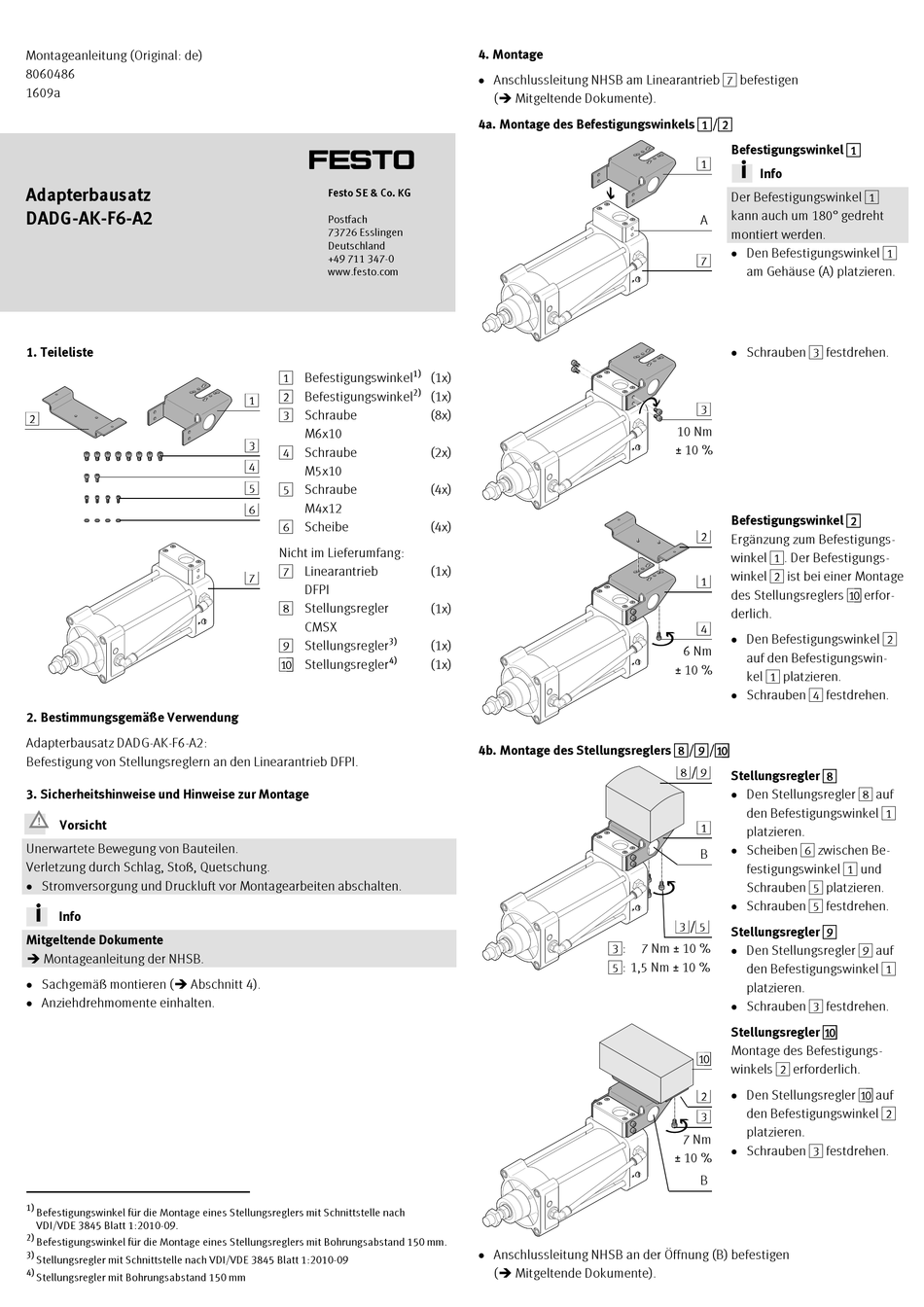

Festo DADG-AK-F6-A2 Assembly Instructions

Montageanleitung (Original: de)
8060486
1609a
Adapterbausatz
DADG-AK-F6-A2
1. Teileliste
2
21234d_1
21234d_2
2. Bestimmungsgemäße Verwendung
Adapterbausatz DADG-AK-F6-A2:
Befestigung von Stellungsreglern an den Linearantrieb DFPI.
3. Sicherheitshinweise und Hinweise zur Montage
Vorsicht
Unerwartete Bewegung von Bauteilen.
Verletzung durch Schlag, Stoß, Quetschung.
 Stromversorgung und Druckluft vor Montagearbeiten abschalten.
Info
Mitgeltende Dokumente
 Montageanleitung der NHSB.
 Sachgemäß montieren ( Abschnitt 4).
 Anziehdrehmomente einhalten.
1)
Befestigungswinkel für die Montage eines Stellungsreglers mit Schnittstelle nach
VDI/VDE 3845 Blatt 1:2010-09.
2)
Befestigungswinkel für die Montage eines Stellungsreglers mit Bohrungsabstand 150 mm.
3)
Stellungsregler mit Schnittstelle nach VDI/VDE 3845 Blatt 1:2010-09
4)
Stellungsregler mit Bohrungsabstand 150 mm
†‡
Festo SE & Co. KG
Postfach
73726 Esslingen
Deutschland
+49 711 347-0
www.festo.com
1)
1 Befestigungswinkel
2)
2 Befestigungswinkel
1
3 Schraube
M6x10
3
4 Schraube
4
M5x10
5
5 Schraube
M4x12
6
6 Scheibe
Nicht im Lieferumfang:
7 Linearantrieb
7
DFPI
8 Stellungsregler
CMSX
3)
9 Stellungsregler
4)
aJ Stellungsregler
4. Montage
 Anschlussleitung NHSB am Linearantrieb 7 befestigen
( Mitgeltende Dokumente).
4a. Montage des Befestigungswinkels 1/2
(1x)
(1x)
(8x)
(2x)
(4x)
(4x)
(1x)
(1x)
(1x)
(1x)
4b. Montage des Stellungsreglers 8/9/aJ
 Anschlussleitung NHSB an der Öffnung (B) befestigen
( Mitgeltende Dokumente).
2123
Befestigungswinkel 1
4d_3
1
Info
Der Befestigungswinkel 1
kann auch um 180° gedreht
A
montiert werden.
 Den Befestigungswinkel 1
7
am Gehäuse (A) platzieren.
2123
 Schrauben 3 festdrehen.
4d_4
3
10 Nm
_ 10 %
2123
Befestigungswinkel 2
4d_6
2
Ergänzung zum Befestigungs-
winkel 1. Der Befestigungs-
winkel 2 ist bei einer Montage
1
des Stellungsreglers aJ erfor-
derlich.
4
 Den Befestigungswinkel 2
6 Nm
auf den Befestigungswin-
_ 10 %
kel 1 platzieren.
 Schrauben 4 festdrehen.
8/9 2123
Stellungsregler 8
4d_5
 Den Stellungsregler 8 auf
den Befestigungswinkel 1
1
platzieren.
 Scheiben 6 zwischen Be-
B
festigungswinkel 1 und
Schrauben 5 platzieren.
 Schrauben 5 festdrehen.
3/5
Stellungsregler 9
 Den Stellungsregler 9 auf
3: 7 Nm _ 10 %
5: 1,5 Nm _ 10 %
den Befestigungswinkel 1
platzieren.
 Schrauben 3 festdrehen.
2123
Stellungsregler aJ
4d_7
Montage des Befestigungs-
aJ
winkels 2 erforderlich.
 Den Stellungsregler aJ auf
2
den Befestigungswinkel 2
3
platzieren.
7 Nm
 Schrauben 3 festdrehen.
_ 10 %
B
