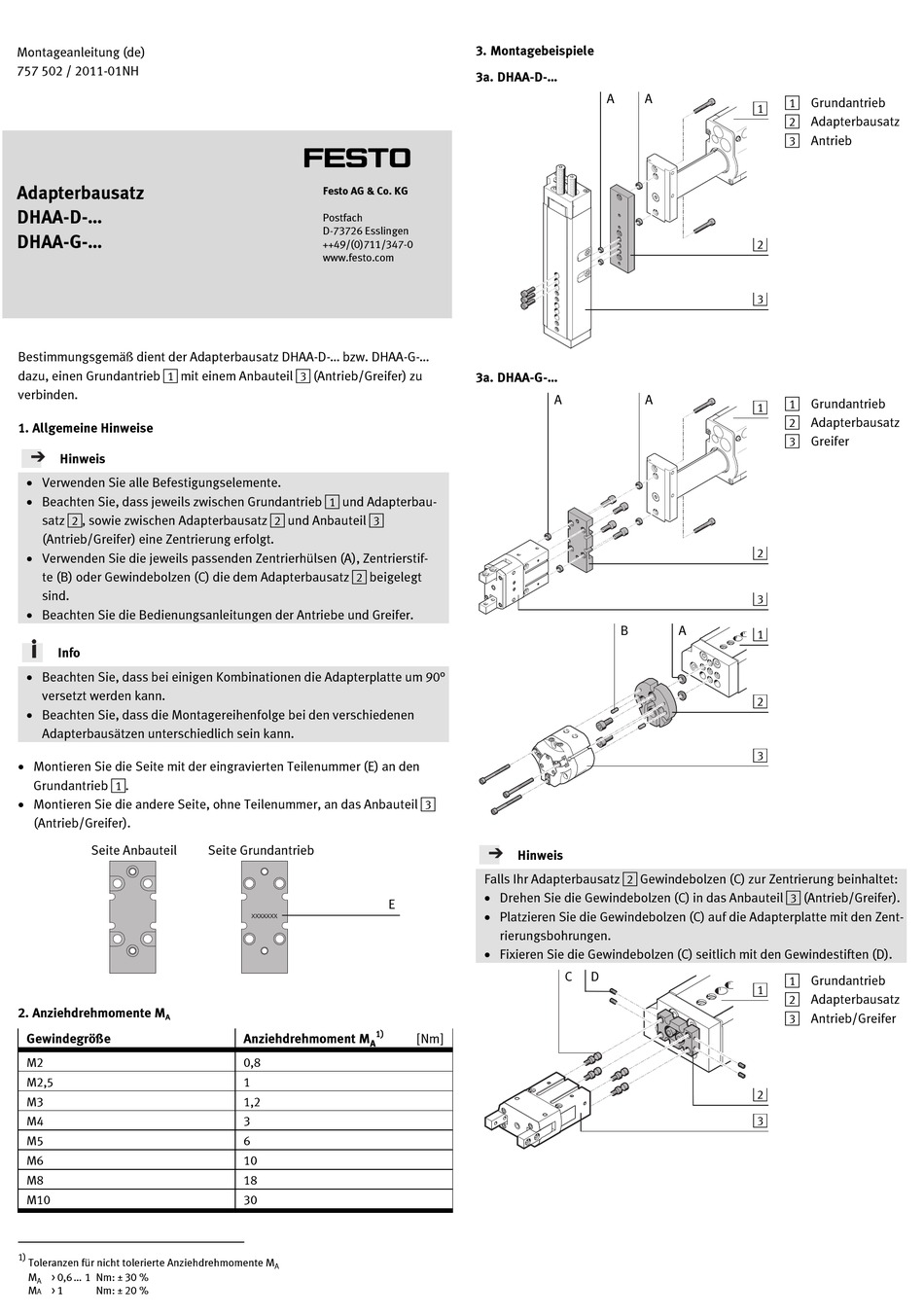

Festo DHAA-D Series Assembly Instructions

Montageanleitung (de)
757 502 / 2011-01NH
Adapterbausatz
DHAA-D-...
DHAA-G-...
Bestimmungsgemäß dient der Adapterbausatz DHAA-D-... bzw. DHAA-G-...
dazu, einen Grundantrieb 1 mit einem Anbauteil 3 (Antrieb/Greifer) zu
verbinden.
1. Allgemeine Hinweise
Hinweis
• Verwenden Sie alle Befestigungselemente.
• Beachten Sie, dass jeweils zwischen Grundantrieb 1 und Adapterbau-
satz 2, sowie zwischen Adapterbausatz 2 und Anbauteil 3
(Antrieb/Greifer) eine Zentrierung erfolgt.
• Verwenden Sie die jeweils passenden Zentrierhülsen (A), Zentrierstif-
te (B) oder Gewindebolzen (C) die dem Adapterbausatz 2 beigelegt
sind.
• Beachten Sie die Bedienungsanleitungen der Antriebe und Greifer.
Info
• Beachten Sie, dass bei einigen Kombinationen die Adapterplatte um 90°
versetzt werden kann.
• Beachten Sie, dass die Montagereihenfolge bei den verschiedenen
Adapterbausätzen unterschiedlich sein kann.
• Montieren Sie die Seite mit der eingravierten Teilenummer (E) an den
Grundantrieb 1.
• Montieren Sie die andere Seite, ohne Teilenummer, an das Anbauteil 3
(Antrieb/Greifer).
Seite Anbauteil
15873d_4
2. Anziehdrehmomente M
A
Gewindegröße
M2
M2,5
M3
M4
M5
M6
M8
M10
1)
Toleranzen für nicht tolerierte Anziehdrehmomente M
M > 0,6 ... 1 Nm: ± 30 %
A
M > 1 Nm: ± 20 %
A
†‡
Festo AG & Co. KG
Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
Seite Grundantrieb
1)
Anziehdrehmoment M
A
0,8
1
1,2
3
6
10
18
30
A
3. Montagebeispiele
3a. DHAA-D-...
15873d_2
3a. DHAA-G-...
A
15873d_3
15873d_5
Hinweis
Falls Ihr Adapterbausatz 2 Gewindebolzen (C) zur Zentrierung beinhaltet:
• Drehen Sie die Gewindebolzen (C) in das Anbauteil 3 (Antrieb/Greifer).
E
• Platzieren Sie die Gewindebolzen (C) auf die Adapterplatte mit den Zent-
rierungsbohrungen.
• Fixieren Sie die Gewindebolzen (C) seitlich mit den Gewindestiften (D).
[Nm]
15873d_1
A A
A
B A
C D
1 Grundantrieb
1
2 Adapterbausatz
3 Antrieb
2
3
1 Grundantrieb
1
2 Adapterbausatz
3 Greifer
2
3
1
2
3
1 Grundantrieb
1
2 Adapterbausatz
3 Antrieb/Greifer
2
3
